Масовий витратомір Коріоліса для фторхімічної та газової промисловості Південно-Східної Азії

1. Огляд галузі

Фторхімічна промисловість та промисловість спеціальних газів відіграють життєво важливу роль на зростаючих виробничих та енергетичних ринках Південно-Східної Азії. Такі країни, як В'єтнам, Малайзія, Таїланд та Сінгапур, спостерігають значне зростання виробництва холодоагентів, синтезу фторполімерів, виробництва напівпровідників та тонкої хімічної обробки. Ці галузі промисловості обробляють широкий спектр зріджених газів, агресивних рідин та щільних хімічних проміжних продуктів, які потребують точного, безпечного та стабільного вимірювання витрати.
У процесах, що включають хлорфторвуглеці (ХФВ), гідрофторолефіни (ГФО), сполуки на основі пропілену та галогеновані проміжні продукти, точний моніторинг потоку та густини є важливим для контролю якості, дозування партій та дотримання нормативних вимог. Для таких вимогливих застосувань коріолісів масовий витратомір став золотим стандартом надійного вимірювання за різних умов тиску, температури та в'язкості.

2. Характеристики вимірюваного середовища

Матеріали, що зазвичай використовуються у фторхімічній промисловості та промисловості спеціальних газів, демонструють значні коливання щільності, температури, леткості та корозійності. Кілька репрезентативних прикладів (заснованих на реальних промислових дослідженнях) включають:
• CTFE (хлортрифторетилен) – холодоагент і мономер для виробництва фторполімерів, з щільністю близько 1390 кг/м³ та температурою кипіння −26 °C. Рідина зберігається та дозується в діапазоні температур від −27 °C до −20 °C під тиском 400–700 кПа.
• C₄F₆ (похідні перфторбутену) – фторований газ, що використовується в травленні напівпровідників та прецизійному охолодженні. Маючи щільність близько 1600 кг/м³, зазвичай його використовують у рідкому стані під тиском 200–600 кПа за температури від −10 °C до +35 °C.
• Пропілен (суміші CxFyClz) – реакційноздатний вуглеводень, що використовується в змішуванні холодоагентів та тонкому хімічному синтезі. Працюючи при температурі 5–10 °C та тиску 500 кПа, діапазон витрат може коливатися від 10 кг/год до понад 2000 кг/год.
• Рідини RL-316 / RC-316 – щільні, корозійні проміжні продукти з щільністю близько 1750–1810 кг/м³, що використовуються в полімерних або спеціальних хімічних реакціях.
• Хімічні речовини на основі DCl₂ – сильно корозійні галогенні сполуки, що потребують стійких матеріалів та стабільних вимірювань за низьких температур.
Ці параметри наведено як приклади із запитів клієнтів і не відображають повного розмаїття галузі.
Вони відображають типові умови роботи у фторхімічних, холодоагентних та електронних газових системах, де точний та надійний моніторинг потоку є надзвичайно важливим.

3. Технічні проблеми вимірювання витрати

Вимірювання витрати у фторхімічній промисловості та промисловості спеціальних газів є особливо складним завданням через складну поведінку рідин, що використовуються:
• Високі коливання густини та в'язкості спричиняють нелінійні похибки в механічних або об'ємних витратомірах.
• Для використання з агресивними та галогенованими рідинами потрібен повністю виготовлений датчик витрати з нержавіючої сталі або змочені деталі з хастелою, щоб запобігти забрудненню.
• Кріогенні умови (нижче −20 °C) можуть призвести до дрейфу датчика, конденсації або замерзання у звичайних датчиках витрати.
• Багатофазний потік (переходи рідина-пара) ускладнює калібрування диференціальних вимірювачів тиску та турбінних витратомірів.
• Компактні монтажні обмеження, оскільки більшість технологічних ліній використовують кулачкові або різьбові з'єднання ½″–1″, вимагають невеликих, але високоточних вимірювальних приладів.
Традиційні об'ємні технології, такі як турбінні, вихрові або диференціальні витратоміри тиску, не можуть повністю вирішити ці проблеми, особливо коли для керування процесом або виставлення рахунків потрібне точне вимірювання масової витрати та щільності.

4. Чому витратоміри Коріоліса є ідеальним рішенням

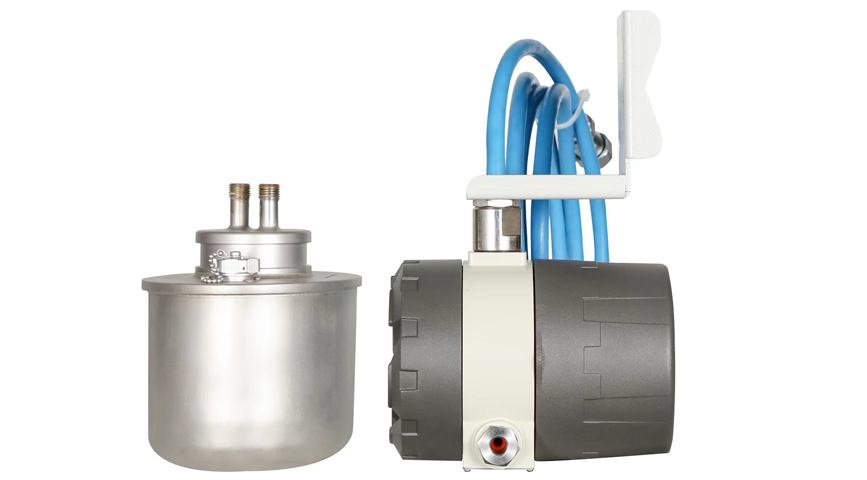

Масовий витратомір Коріоліса вимірює фактичну масову витрату, виявляючи фазовий зсув, спричинений імпульсом рідини у вібруючих витратомірних трубках. Цей принцип робить його незалежним від густини рідини, тиску, температури чи в'язкості, забезпечуючи неперевершену точність у широкому діапазоні середовищ.
Для фторхімічних речовин та спеціальних газів переваги очевидні:
• Пряме вимірювання масової витрати без необхідності компенсації температури або тиску.
• Висока точність (±0,1~0,2 % від показань) та повторюваність навіть за низьких швидкостей потоку нижче 1 кг/год.
• Інтегрований вихідний сигнал щільності та температури, що дозволяє одночасний моніторинг якості та концентрації.
• Кріогенна здатність, що забезпечує стабільність до −50 °C для зріджених газів, таких як CTFE або C₄F₆.
• Корозійностійкі матеріали, включаючи нержавіючу сталь 316L та сталь Хастеллой, для роботи з галогенованими та кислотними середовищами.
• Компактна та знімна конструкція, що дозволяє мобільне вимірювання на рамі або вантажівці з використанням з'єднань camlock ½″–¾″.
• Сумісність із цифровими сигналами (4–20 мА, HART, Modbus RTU) для інтеграції з системами ПЛК або РСУ.
Усуваючи потребу в додаткових датчиках або компенсаціях, витратоміри Коріоліса спрощують проектування системи та підвищують загальну безпеку та відстежуваність процесів — ключові пріоритети у виробництві хімічних речовин та холодоагентів.

5. Приклади заявок (на основі реальних запитів)

Компанія Silver Automation Instruments отримала численні запити від заводів з виробництва фторхімічних речовин та спеціальних газів Південно-Східної Азії, що ілюструє широкий спектр варіантів використання:
• Масовий витратомір Коріоліса ¾ дюйма, який використовується для вимірювання CTFE при -25 °C, 400–700 кПа, з потоком від 10 до 100 кг/год.
• Лічильник ½ дюйма для сумішей пропілену при температурі 5–10 °C, тиску 500 кПа та діапазоні витрати 13–60 кг/год.
• Витратомір Коріоліса 65A для хімічних рідин RL-316 густиною 1810 кг/м³, що працює за температури 34 °C та тиску 90–100 кПа.
• Застосування C₄F₆ у напівпровідниковій промисловості з діапазоном потоку 0,5–10 кг/год, густиною 1650 кг/м³ та тиском 350–600 кПа.
Кожен випадок демонструє, як одна конструкція витратоміра Коріоліса може адаптуватися до різних умов процесу — від низькотемпературного заповнення холодоагентом до змішування густих рідких хімічних речовин.

6. Переваги для фторхімічної промисловості та промисловості спеціальних газів

Завдяки впровадженню коріолісових масових витратомірів від Silver Automation Instruments, промислові оператори у фторхімічному секторі можуть досягти:
• Підвищена ефективність виробництва завдяки точному контролю швидкості подачі реагентів та кількості партії.
• Підвищена безпека завдяки точному виявленню витоків або відхилень потоку в критично важливих системах.
• Зменшення потреби в обслуговуванні, оскільки коріолісові лічильники не мають рухомих частин та мають мінімальний дрейф калібрування.
• Краще забезпечення якості завдяки одночасному моніторингу маси, густини та температури.
• Відповідність нормативним вимогам, підтримка стандартів ISO, CE, ATEX для торгівлі та зберігання.
Незалежно від того, чи використовується він у системах подачі фторполімерних мономерів, лініях заправки холодоагентом або розподілі напівпровідникових газів, витратомір Коріоліса забезпечує надійну та повторювану роботу в найскладніших умовах.

7. Висновок

Оскільки Південно-Східна Азія продовжує зміцнювати свої позиції у виробництві фторхімічних речовин, холодоагентів та постачанні спеціальних газів, точне вимірювання витрати стає наріжним каменем промислового успіху. Масовий витратомір Коріоліса виділяється як єдина технологія, яка поєднує пряме вимірювання масової витрати, високу точність та чудову сумісність матеріалів в одному приладі.
Компанія Silver Automation Instruments пропонує повний асортимент коріолісових витратомірів — від компактних моделей ½ дюйма для пілотних систем до великих 100-міліметрових датчиків для операцій з переробкою хімічних речовин на масових ринках. Завдяки перевіреній продуктивності, місцевій підтримці та економічно вигідним цінам, Silver Automation Instruments є вашим надійним партнером для вимірювання витрати у фторхімічній промисловості та промисловості спеціальних газів.
