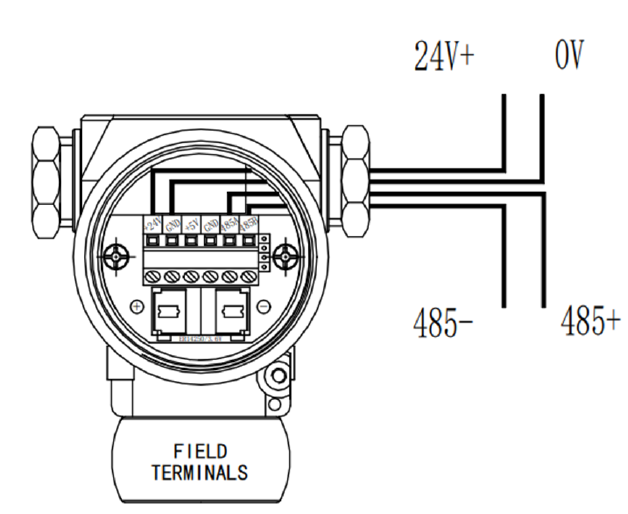

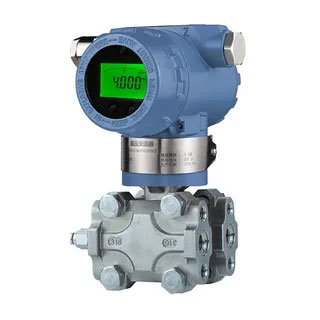

Що таке датчики тиску Modbus RS485?

Що означає мати датчик тиску з виходом зв'язку MODBUS RS485?

Передавач тиску RS485 MODBUS – це промисловий датчик, який вимірює тиск і надсилає цифрові сигнали через мережу RS485. Ці інтелектуальні пристрої надсилають дані про тиск у цифровому вигляді через протокол MODBUS RTU. Це означає, що кілька передавачів або передавачів DP можуть підключатися до однієї двопровідної шини, що відрізняється від традиційних аналогових передавачів 4-20 мА.

Використання інтерфейсу RS485 замість аналогового зв'язку має низку переваг. Ви можете підключити до 247 польових приладів (не обмежуючись датчиками тиску; це також можуть бути датчики перепаду тиску, датчики абсолютного тиску, вимірювачі рівня, витратоміри або датчики температури) до однієї мережі, надсилати дані на відстань до 1200 метрів без втрати якості сигналу та отримувати детальнішу діагностичну інформацію, ніж просто показники тиску. Оскільки протокол MODBUS є відкритим, надійним та працює майже з усіма промисловими системами керування, він став популярним стандартом у галузі.

Найчастіше ці передавачі або перетворювачі вимірюють манометричний тиск, негативний тиск, складний тиск, абсолютний тиск або диференціальний тиск. Вони перетворюють механічний тиск на електричні сигнали за допомогою технологій датчиків тиску, таких як п'єзорезистивний кремній, монокристалічний кремній або металеві ємнісні датчики чи інші технології. Після цього вбудований мікропроцесор оцифровує сигнал, додає температурну компенсацію та упаковує дані відповідно до стандартів MODBUS, перш ніж надсилати їх по шині RS485.

Багато сучасних датчиків тиску RS485 мають РК-дисплеї, які дозволяють операторам одразу бачити показники або налаштовувати параметри через дисплеї, одночасно надсилаючи дані до диспетчерських. Ця подвійна функція робить їх дуже корисними як для локального моніторингу, так і для централізованого керування.

Яка вартість датчика тиску MODBUS RS485?

Ціна на датчики тиску RS485 залежить від їхніх характеристик, але ви можете придбати чудові моделі за ціною від 300 доларів. Ми виготовляємо датчики тиску, диференціального тиску або датчики тиску з діафрагмовим розділенням, хімічним розділенням на silverinstruments.com. Ми займаємося цим вже 30 років, тому знаємо, що робимо. Наша продукція дуже стабільна та економічно ефективна.

На ціни датчиків тиску MODBUS впливає ряд факторів:

Технологія датчиків:

П'єзорезистивні кремнієві датчики (такі як серія SH308) зазвичай дешевші, ніж монокристалічні кремнієві датчики (серія SH-M) або ємнісні перетворювачі тиску, але всі вони працюють дуже добре. Серія SH-M з монокристалічним кремнієм може вимірювати з точністю до ±0,075% або ±0,1%, тоді як дифузійні кремнієві моделі можуть вимірювати з точністю до ±0,1%, ±0,2% або ±0,5%.

Діапазон тиску:

Низькодазні датчики диференціального тиску 1 кПа можуть коштувати дорожче, ніж звичайні датчики тиску 10 psi, 100 psi або 200 psi. Наша продукція випускається в широкому діапазоні розмірів, від 0 до 7 кПа до 0 до 70 МПа, тому її можна використовувати практично в будь-яких промислових умовах.

Структура датчика тиску:

Конструкція датчика тиску також впливає на ціну. Наприклад, тризатискні діафрагмові перетворювачі, фланцеві діафрагмові перетворювачі, діафрагмові перетворювачі високого тиску (такі як діафрагмові перетворювачі з фланцями 900LB), капілярні перетворювачі та перетворювачі, що витримують високі температури, – все це впливатиме на ціну перетворювачів/передавачів диференціального тиску MODBUS. Також на ціну впливає необхідність користувачів перетворювачів тиску з чоловічим або жіночим кріпленням та MODBUS.

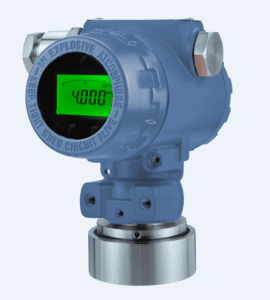

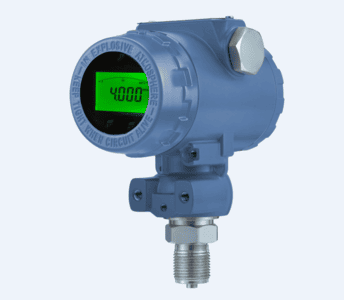

Male Pressure transmitter	Female Pressure Transmitter

Матеріал конструкції:
Стандартні деталі з нержавіючої сталі 316L, що контактують з середовищем, є найдешевшими, але використання екзотичних матеріалів, таких як Hastelloy C-276, тантал або монель, для корозійних застосувань підвищує витрати. Однак витрачання коштів на правильні матеріали запобігає передчасним поломкам і знижує витрати в довгостроковій перспективі.

Особливості:

Базові передавачі RS485 без дисплеїв дешевші, ніж ті, що мають РК-екрани, сумісність з протоколом HART або сертифікати, що підтверджують їхню вибухобезпечність за стандартами ATEX (Exd II BT4 або Exia IIC T6).

Наші датчики тиску RS485 вартістю від 300 доларів США залишаються високої якості. Ці датчики тиску добре працюють у складних промислових умовах, оскільки вони стабільні в межах ±0,2% на рік і можуть витримувати температури від -40°C до +85°C (або від -40°C до +105°C для металевих ємнісних моделей).

Чому MODBUS RTU необхідний для датчиків тиску та диференціального тиску

Існують вагомі причини вибрати передавачів RS485 замість старих аналогових передавачів тиску 4-20 мА, коли йдеться про зв'язок MODBUS RTU:

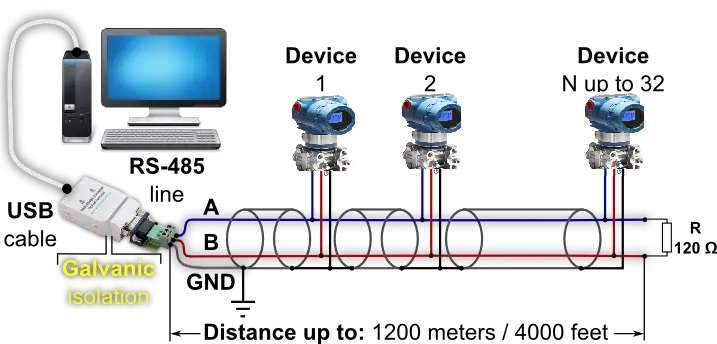

Можливість багатоканального підключення:

Ви можете підключити багато передавачів до однієї кабельної пари. У великій будівлі з великою кількістю місць для вимірювання тиску це значно скорочує витрати на проводку та час встановлення порівняно з використанням окремих ланцюгів датчиків тиску 4-20 мА.

Двонаправлений зв'язок:

MODBUS дозволяє передачі даних в обох напрямках, на відміну від односторонніх аналогових сигналів. Ви можете змінювати налаштування датчика тиску на відстані, не торкаючись його. Наприклад, ви можете змінювати одиниці вимірювання тиску, нульові точки, десяткові знаки або значення демпфування, навіть не бачачи цифрових датчиків тиску. Це дуже корисно для датчиків, які знаходяться в небезпечних або важкодоступних місцях.

Доступ до додаткових даних:

Датчики тиску MODBUS можуть не просто зчитувати значення вимірюваного тиску. Ви можете бачити напругу акумулятора, індикатори якості сигналу, діагностичні коди та параметри конфігурації. Реєструйте адреси, налаштування конфігурації, коефіцієнти калібрування, а також тиск і температуру як у форматі з плаваючою комою, так і в цілочисельному форматі.

Цифровий датчик тиску Moubus, що передає дані з високою точністю:

RS485 передає цифрові дані, на які не впливають електричні шуми, що може зробити аналогові сигнали струму 4-20 мА менш чіткими. Коли в промисловій зоні є частотні перетворювачі, двигуни та зварювальне обладнання, що створює багато шуму або передають дані на великі відстані, цифровий зв'язок MODBUS може забезпечити чіткість сигналу, але аналогові петлі 4-20 мА можуть бути спотворені або значення сигналу може бути слабким.

Системна інтеграція:

Зв'язок MODBUS підтримується всіма сучасними системами SCADA, ПЛК та контролерами DCS. Його легко інтегрувати, а відкритий протокол означає, що вам не потрібно використовувати пропрієтарні системи.

Підготовка до майбутнього:

Цифровий зв'язок стає дедалі важливішим зі зростанням проектів Industry 4.0 та IIoT. Передавачі RS485 MODBUS ідеально працюють з архітектурами інтелектуальних заводів, що дозволяє проводити прогнозне обслуговування та розширену аналітику.

Протокол працює зі швидкістю передачі даних від 1200 до 38400 біт/с і дозволяє встановлювати парність на нуль, парне або непарне число. Це дозволяє йому працювати з існуючою мережевою інфраструктурою. Налаштування датчика тиску MODBUS RS485. Для отримання додаткової технічної інформації про датчик тиску MODBUS див.

Технічні характеристики датчиків тиску/перепаду тиску MODBUS

Розуміння технічних характеристик допоможе вам вибрати правильний передавач для ваших потреб.

Параметри для зв'язку MODBUS:

- Послідовний інтерфейс: RS485, напівдуплексний
- Протокол: MODBUS RTU
- Швидкість передачі даних: 1200, 2400, 4800, 9600, 19200 та 38400 біт/с
- Діапазон адрес: від 1 до 247 (можна змінити)
- Коди функцій: 03H (Читання регістрів зберігання), 04H (Читання вхідних регістрів), 06H (Запис в один регістр), 10H (Запис в кілька регістрів)
- Біти для даних: 8 біт - Біти для зупинки: 1 біт
- Парність: немає, непарна або парна

Електричні деталі:

- Джерело живлення: 10–32 В постійного струму
- Споживання енергії: низькоенергетична конструкція, зазвичай менше 1 Вт
- Опір навантаження: Це не стосується RS485 (на відміну від 4-20 мА, для якого потрібен розрахунок опору петлі)
- Вихід: цифровий диференціальний сигнал RS485

Як добре працює датчик тиску:

- Точність: ±0,075%, ±0,1%, ±0,2% або ±0,5% від повного циклу, залежно від моделі - Стабільність: ±0,2% від URL на рік
- Вплив температури: від ≤±0,1% до ±0,2% від повного діапазону на 10°C - Вплив статичного тиску: від ≤±0,1% до ±0,2% на МПа (для моделей DP)
- Час відповіді: 0,25 секунди
- Демпфування можна встановити в діапазоні від 0 до 99,9 секунд.

Діапазони вимірювання:

- Диференціальний тиск: від 0–1,6 кПа до 0–10 МПа
- Манометрічний тиск: від 0–6 кПа до 0–40 МПа
- Тиск становить від 0 до 40 кПа та від 0 до 20 МПа.
- Співвідношення діапазонів: до 100:1 на моделях, виготовлених з монокристалічного кремнію

Екологічні характеристики:

- Стандартна робоча температура становить від -40°C до +85°C; для металевих ємнісних датчиків вона становить від -40°C до +105°C.
- Температура зберігання: від -40°C до +90°C
- Вологість: 95% відносної вологості або менше
- Ступінь захисту від вологи IP65 або IP67

Формат даних:

У регістрах MODBUS можна знайти дані про тиск у кількох різних форматах:
- Числа з плаваючою комою (IEEE 754, порядок байтів CDAB): 0x0000–0x0001
- Реєстр 0x0004 для цілих чисел зі знаком (значення залежить від налаштувань десяткової дробової системи)
- Температура (якщо така є): число з плаваючою комою від 0x0002 до 0x0003 та ціле число від 0x0005 до 0x0006

Матеріал датчика тиску:

- Корпус: литий алюміній з поліуретановим покриттям
- Діафрагма датчика: нержавіюча сталь 316L (стандартна), Хастеллой C-276, тантал або монель
- Процесні підключення: нержавіюча сталь 316 з різними типами різьби (NPT, метрична, G-подібна)
- Ущільнення: прокладки з фторкаучуку (FKM), EPDM або міді
- Заповнювальна рідина: силіконова олія або фторвуглецева олія

Функції конфігурації:

- Одиниці вимірювання тиску: Па, кПа, МПа, ммH2O, мH2O, бар, psi, атм, кгс/см², мм, м, кН
- Десяткові знаки: від 0 до 4 цифр (користувач може вибрати)
- Налаштування нуля/діапазону: за допомогою кнопок або команд MODBUS
- Дисплей: РК-дисплей з підсвічуванням (опційно) та п'ятьма цифрами

Придбайте передавач тиску RS485 на сайті Silverinstruments.com

Вибираючи постачальника датчика тиску RS485, важливими є надійність та досвід. Кожен датчик тиску та диференціального тиску, який ми виготовляємо на Silverinstruments.com, має 30-річний досвід виробництва.

Речі, які ми продаємо:

Серія SH308 має дифузійні кремнієві датчики , які чудово підходять для використання в широкому діапазоні промислових умов. Ці перетворювачі можуть вимірювати манометричний, абсолютний або герметичний манометричний тиск від 0 до 7 кПа до 0 до 70 МПа з точністю ±0,1%, ±0,2% або ±0,5%. Вони особливо добре підходять для вимірювання густих, кристалізованих та агресивних речовин.

Серія SH-M використовує передову технологію MEMS для створення монокристалічних кремнієвих датчиків, які мають найкращі у світі показники надлишкового тиску. Ці перетворювачі чудово підходять для критично важливих вимірювальних завдань, оскільки вони мають точність у межах ±0,075% або ±0,1% та мають коефіцієнти діапазону до 100:1. Вони чудово підходять для вимірювання витрати за допомогою перепаду тиску, оскільки мають дуже хороший вплив статичного тиску (≤±0,1% на МПа).
Серії SHDP та SHGP використовують металеві ємнісні датчики , які добре працюють та мають точність ±0,1%, ±0,2% або ±0,5% від FSO. Вони добре працюють за температур від -40°C до +105°C, що робить їх більш корисними в екстремальних умовах.

Чому вам варто обрати Silverinstruments.com:

• Перевірена стабільність: Наш 30-річний досвід виробництва показує, що ми завжди робимо все як слід. Стабільність ±0,2% на рік гарантує точність вимірювань між калібруваннями.
• Доступні ціни: Ви можете придбати хороші перетворювачі тиску RS485 за ціною від 300 доларів, що робить цифровий зв'язок можливим для проектів з обмеженим бюджетом без шкоди для продуктивності.
• Універсальне застосування: У нас є моделі, які можуть вимірювати диференціальний тиск для розрахунку витрати, манометричний тиск у технологічних резервуарах або абсолютний тиск у вакуумних системах. Для технологічних підключень доступні зовнішня та внутрішня різьба NPT, метрична та G-подібна.
• Сертифікати для використання в небезпечних зонах: нафтохімічні, нафтогазові та хімічно-технологічні установки можуть отримати сертифікати іскробезпечності (Exia IIC T6) та вибухозахищеності (Exd II BT4).
• Технічна підтримка: Наші інженери допоможуть вам вибрати правильний передавач, підключити його до MODBUS та вирішити проблеми. Ми знаємо, як складно вимірювати промисловий тиск, і можемо допомогти вам знайти практичні рішення.

Як купити датчики тиску MODBUS?

Ви можете переглянути наш повний каталог датчиків тиску RS485 на сайті silverinstruments.com. Докладні технічні характеристики включають креслення з розмірами, схеми підключення та карти регістрів. Наш посібник з вибору моделі допоможе вам знайти найкращий датчик для ваших потреб, враховуючи діапазон тиску, потреби в точності, технологічне середовище та умови навколишнього середовища.

Якщо вам потрібно щось особливе, наприклад, певний діапазон тиску, незвичайний матеріал, інший діафрагмовий роздільник або унікальний спосіб його кріплення, зверніться до нашої професійної команди інженерів з продажу. Ми виготовляємо індивідуальні датчики тиску для спеціальних застосувань, де стандартні перетворювачі не працюють.

На завершення:

Датчики тиску RS485 MODBUS – це новий стандарт вимірювання тиску в промисловості. Вони використовують цифровий зв'язок, щоб скористатися перевагами перевіреної сенсорної технології. Ці передавачі є більш гнучкими, надійними та здатні працювати з іншими системами, ніж аналогові прилади, незалежно від того, чи ви модернізуєте старі аналогові системи, чи створюєте нові.

Silverinstruments.com пропонує ці переваги менш ніж за 300 доларів США завдяки 30-річному досвіду виробництва високоякісної продукції. Ми маємо широкий асортимент продукції, яка може задовольнити практично будь-які потреби у вимірюванні тиску, від низького диференціального тиску до високого манометричного тиску.

Для вимірювання тиску оберіть перетворювачі RS485 MODBUS від Silverinstruments.com. Тут поєднуються досвід, якість та цінність.
