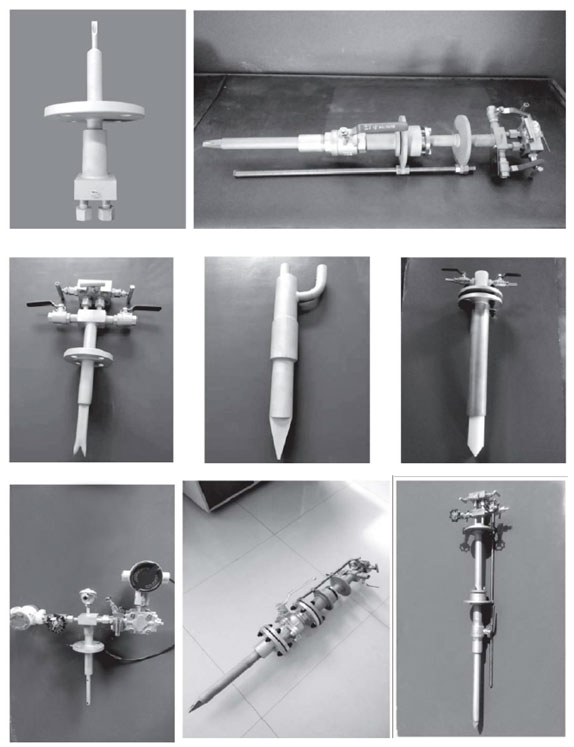

Витратомір Пітоби

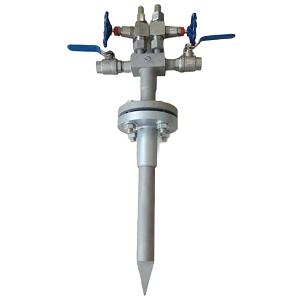

1. Огляд продукту

Витратомір Pitoba — це усереднювальний витратомір із трубкою Піто, призначений для надійного вимірювання витрати газу, пари та рідини в промислових процесах.

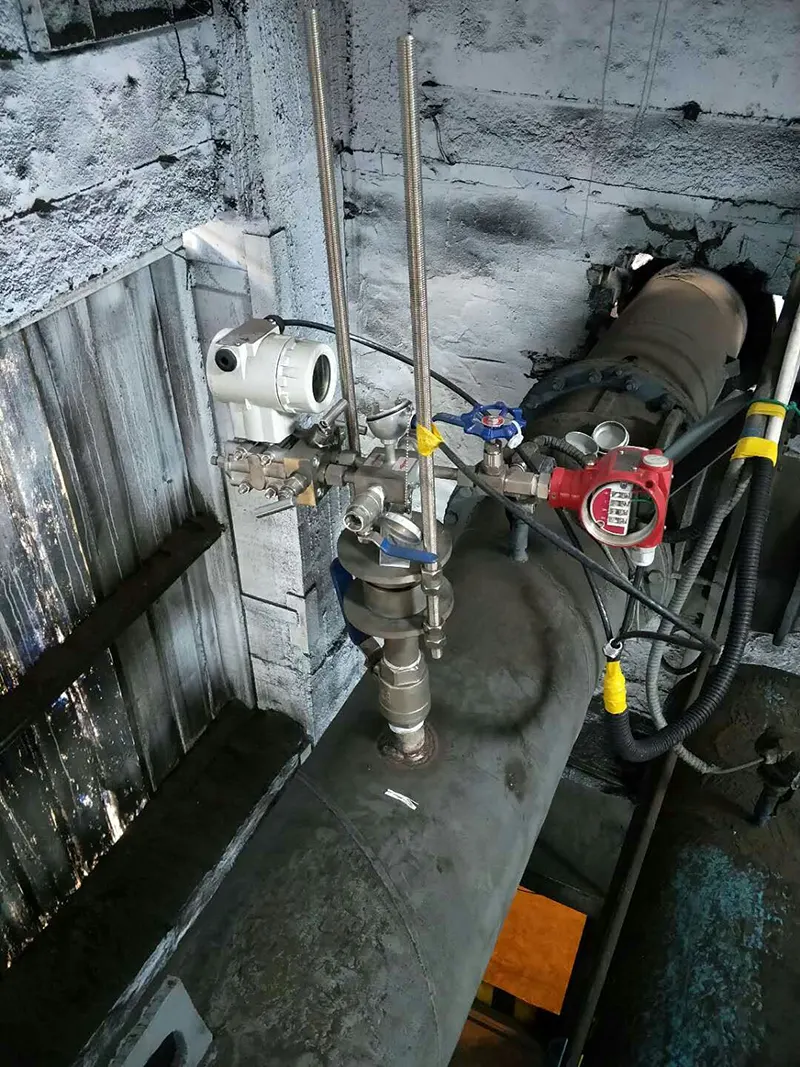

Він особливо підходить для агресивних, брудних середовищ, таких як димовий газ, коксовий газ, доменний газ та вугільний газ, що містять пил, смолу або інші забруднювачі.

Типові вимірювані середовища включають:

• Гази: повітря (первинне/вторинне повітря), кисень, водень, сухий газ, конвертерний газ, доменний газ, генераторний газ, коксовий газ, природний газ, зріджений непідготовлений газ (ЗНГ), димовий газ, хімічний технологічний газ тощо.
• Пара / пара: перегріта пара, насичена пара, волога пара, двонаправлена пара.
• Рідини: вода, частково заповнені водопроводи, промивна олива, знежирена олива, легка олива, смола, важка олива, сира нафта, агресивні рідини, парафін та технологічні рідини.

2. Чому варто обрати витратомір Pitoba

Тривала промислова експлуатація довела, що витратомір Pitoba вирішує проблеми, з якими стикаються звичайні витратоміри:

1. Захищає від засмічення та зносу при вимірюванні швидкості та об'єму первинного повітря в енергетичній промисловості.
2. Вимірює високу температуру, високий тиск та високу швидкість основної пари.
3. Зменшує проблеми із забрудненням під час вимірювання різних промислових газів.
4. Працює як у трубах дуже малого, так і дуже великого діаметра (від 20 мм до 8000 мм), а також в умовах низької витрати.
5. Підтримує встановлення гарячого водопроводу/під тиском без відключення.
6. Дозволяє проводити очищення та днопоглиблення в режимі реального часу без зупинки виробництва.
7. Може використовуватися на трубопроводах нестандартного поперечного перерізу (квадратний, прямокутний, ромбоподібний, трапецієподібний, еліптичний, трикутний тощо).
8. Підтримує калібрування та перевірку за допомогою кількох інспекційних пристроїв.
9. Здатний вимірювати високов'язкі середовища, такі як сира нафта, смола та важка нафта.
10. Все ще можна вимірювати там, де прямої труби недостатньо.

3. Принцип роботи (технологія трубки Піто)

Принцип дії трубки Піто базується на трубці Піто.

Витратомір Pitoba — це усереднювальний витратомір із трубкою Піто. Це диференціальний витратомір, розроблений відповідно до стандарту ISO 3966 (Вимірювання витрати рідини в закритих трубках — метод площі швидкості з використанням статичних трубок Піто).

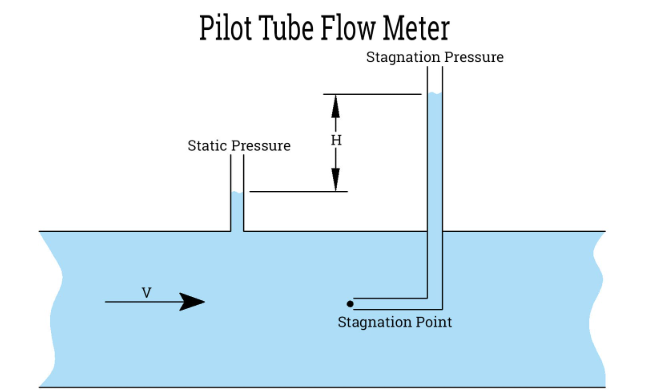

Як це працює:

1. Датчик (стержень Піто) вставляється в центр трубопроводу.
2. Загальний отвір для вимірювання тиску на зонді спрямований безпосередньо в потік.
3. Датчик вимірює два тиски в одному місці:
   • Загальний (застійний) тиск
   • Статичний тиск
4. Різниця між загальним тиском і статичним тиском – це динамічний тиск рідини. Цей перепад тиску безпосередньо пов'язаний зі швидкістю потоку в цій точці.
5. Лічильник використовує усереднюючу структуру Піто для встановлення каліброваного співвідношення між виміряним перепадом тиску та середньою швидкістю потоку в поперечному перерізі трубопроводу.
6. Потім швидкість потоку розраховується за формулою:
   • середня швидкість потоку, та
   • ефективна площа внутрішнього поперечного перерізу труби.

Ці сигнали надсилаються на обчислювач витрати або систему DCS. Система виконує компенсацію температури та тиску і забезпечує:

• диференціальний тиск
• статичний тиск
• температура
• миттєва швидкість потоку
• сумарний потік
• швидкість
• тепло/енергія (для пари)

Цей принцип, заснований на трубці Піто, є зрілим та надійним в аерокосмічній галузі. Трубки Піто широко використовуються в аеродинамічних випробуваннях, аеродинамічних випробуваннях авіаційних двигунів і навіть як зонди швидкості повітря на літаках.

4. Характеристики продуктивності

1. Енергозбереження / майже відсутність втрат тиску
   Зонд Pitoba зазвичай виготовляється з нержавіючої сталі діаметром менше ~30 мм, тому він створює мінімальні перешкоди в трубі. Порівняно з традиційними діафрагмами та іншими дроселюючими елементами, втрати тиску надзвичайно низькі, що знижує експлуатаційні витрати.
2. Висока температура та високий тиск
   Зонд виготовлений з нержавіючої сталі 304/316 або спеціальних сплавів залежно від середовища. Він може працювати при температурі до 650 °C у стандартній конфігурації та до 800 °C або вище зі спеціальними конструкціями (керамічні покриття, такі як Al₂O₃). Номінальний тиск до 25 МПа є стандартним, а для спеціальних застосувань доступний тиск до 32 МПа.
3. Висока надійність у брудних умовах експлуатації
   Внутрішні канали тиску спроектовані таким чином, що середовище всередині майже статичне, і частинки або смола не легко переносяться всередину. Це допомагає підтримувати точність протягом тривалого часу навіть у запилених газах, що містять смолу, таких як димові гази.
4. Легке встановлення

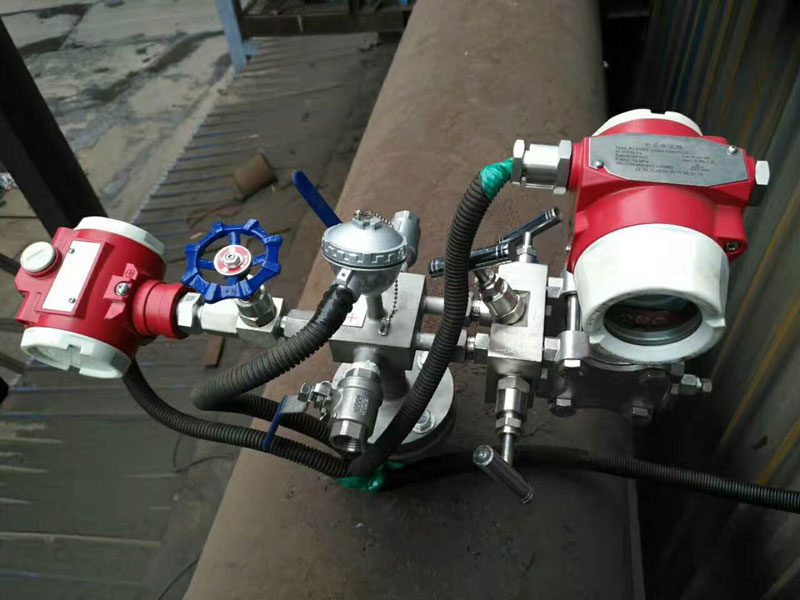

   Для встановлення потрібно лише свердління/нарізання різьби на трубопроводі та введення зонда в центральну лінію. Витратомір можна зварити або прикріпити фланцями. У багатьох випадках можливий монтаж під тиском (нарізання різьби).
5. Низькі експлуатаційні витрати
   Сам первинний вимірювальний елемент (зонд) зазвичай не потребує планового обслуговування. Потрібні лише періодичне калібрування нуля/діапазону датчика диференціального тиску та перевірка аналогового сигналу на вторинному приладі.
6. Широкий діапазон вимірювань
   • Потік газу ≥ ~6 м/с
   • Потік рідини ≥ ~0,5 м/с
     Це робить його придатним як для труб з низьким потоком, так і для труб великого діаметра. Його можна використовувати для газів, пари та рідин, включаючи смолу, сиру нафту, важку нафту та хімічні розчини.
7. Геометрія гнучких труб
   На відміну від багатьох лінійних витратомірів, які потребують круглих труб та довгих прямих ділянок, цю технологію можна застосовувати до труб із круглим, еліптичним, квадратним, прямокутним, трикутним, трапецієподібним та іншими поперечними перерізами. Вона також допускає умови коротших прямих ділянок.
8. Інтелектуальні вторинні прилади
   Витратомір Pitoba можна поєднати з інтелектуальними передавачами/інтеграторами для локального цифрового відображення та дистанційного зв'язку (з системою управління системою контролю та контролю якості обладнання / SCADA) для підтримки централізованого моніторингу.
9. Працездатність онлайн-сервісу
   Для точок вимірювання, які неможливо зупинити, зонд можна встановити, очистити або видобути в режимі реального часу, навіть для середовищ з високим рівнем забруднення.

5. Технічні характеристики

6. Підсумок

Витратомір Pitoba — це усереднювальний витратомір Піто з трубкою Піто, що відповідає стандарту ISO 3966, з надзвичайно широким застосуванням: газ, пара або рідина; чисті або брудні; низька або висока температура; низький або високий тиск; малі або надзвичайно великі розміри труб.

Він поєднує низькі втрати тиску, просте встановлення, онлайн-обслуговування та інтелектуальну компенсацію (тиск + температура) для забезпечення стабільного та точного вимірювання витрати в складних промислових умовах.
