Основні методи та інструменти для точного вимірювання мікро- та низьких швидкостей потоку
Огляд
Точне вимірювання малих і низьких швидкостей потоку газу, рідини або пари є важливим у точних галузях промисловості, таких як фармацевтична, хімічна обробка та виробництво напівпровідників. Навіть незначні похибки можуть вплинути на результати та роботу при дуже малих об'ємах, таких як мілілітри або мікролітри за хвилину.
Щоб забезпечити точну та стабільну роботу, вам потрібен правильний мікровимірювач витрати, інтелектуальні методи вимірювання та добре налаштована система. Цей вичерпний посібник охоплює все: від вибору відповідного датчика витрати до впровадження цифрового реєстрації даних для підвищення точності.
«Мала» швидкість потоку стосується руху рідини (рідини або газу) з невеликим об’ємом протягом певного часу, часто виміряного в мікролітрах або мілілітрах за хвилину. Знання цільового діапазону потоку – це перший крок до вибору правильного рішення для мікровитратоміра.
Діапазон «низької» швидкості потоку залежить від галузі та застосування. Розуміння цих діапазонів допоможе вам вибрати найбільш підходящу технологію вимірювання для ваших конкретних потреб.
Типові діапазони швидкості потоку залежно від застосування
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm

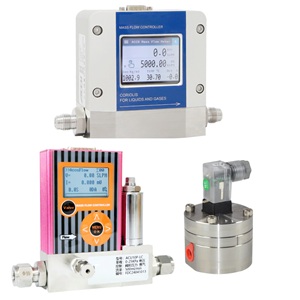

Наші можливості наднизького потоку

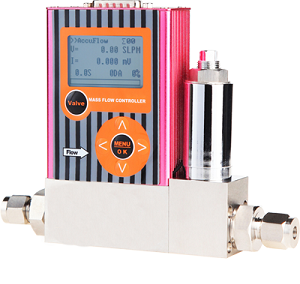

Швидкість потоку газу: до 2 кубічних сантиметрів на кубічний дюйм

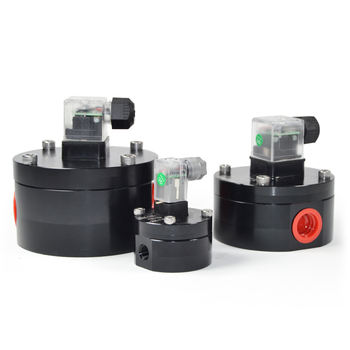

Швидкість потоку олії: від 0,5 мл/хв

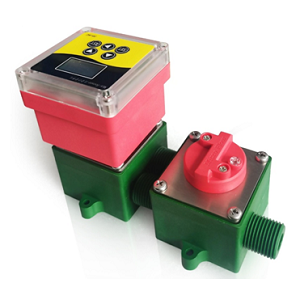

Швидкість потоку рідини: від 40 г/год
Порада професіонала: поєднання цих інструментів із вимірювачем низької витрати забезпечує кращий контроль та стабільність для найвимогливіших застосувань.
Як вибрати правильний датчик або лічильник витрати
Малі витратоміри, також відомі як низькочастотні або мікрочастотні лічильники, призначені для вимірювання дуже малих об'ємів рідини або газу. Щоб вибрати правильний варіант для вашого застосування, важливо розуміти унікальні характеристики, сильні сторони та обмеження кожного типу.
Порівняння типів лічильників низької витрати
Flow Meter Type
Best For
Accuracy
Suitable For
Notes
Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

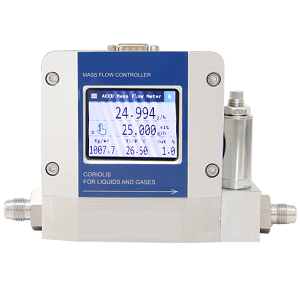

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly
Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Ключові питання вибору
Рідина чи газ? – Мікровитратоміри призначені для роботи з певними рідинами; вкажіть тип та властивості.
Діапазон витрати? – Точне визначення діапазону має вирішальне значення для правильного вибору датчика
Умови експлуатації? – Температура та тиск впливають на вибір лічильника та його вартість
Бюджет і складність? – Збалансуйте економічну ефективність з необхідною точністю
Вимоги до точності? – Більш чутливі застосування вимагають прецизійних приладів
Потрібна швидка рекомендація?
Повідомте нам тип вашої рідини, діапазон витрати та середовище процесу — ми допоможемо вам знайти ідеальний витратомір.
Регулярно калібруйте свої прилади для вимірювання витрати
Витратоміри можуть з часом втрачати точність через зміни навколишнього середовища, знос або накопичення відкладень всередині тракту потоку. Регулярне калібрування є важливим для забезпечення точних і надійних вимірювань витрати, особливо при роботі з малими або низькими швидкостями потоку.
Найкращі практики калібрування
Використовуйте перевірені стандарти – калібруйте за допомогою сертифікованих еталонних стандартів
Монітор продуктивності – перекалібруйте, якщо помітите невідповідні результати
Поради щодо мінімізації помилок під час вимірювання малої витрати
Невеликі швидкості потоку особливо чутливі до збоїв. Щоб уникнути похибок вимірювання, дотримуйтесь таких важливих правил:
Уникайте пульсацій – використовуйте демпфери або обмежувачі потоку для стабілізації потоку
Усунення витоків – регулярно перевіряйте всі фітинги, ущільнення та труби
Умови контролю – Використовуйте регулятори для стабілізації температури та тиску
Правильне встановлення – дотримуйтесь інструкцій виробника щодо орієнтації та прокладання трубопроводів
Розгляньте можливість цифрового реєстрації даних
Для застосувань, де важливі точність та відстеження даних, цифровий витратомір з реєстрацією даних є розумним вибором для підвищення продуктивності та надійності.
Переваги реєстрації даних
Безперервний моніторинг – відстежуйте швидкість потоку в режимі реального часу без ручних перевірок
Точні записи – автоматичне збереження даних для аналізу та дотримання вимог
Раннє виявлення проблем – Визначте проблеми до того, як вони спричинять простої
Спрощена звітність – легкий експорт даних для звітів та аудитів
Легкі перевірки калібрування – швидке виявлення тенденцій для підтримки точності
