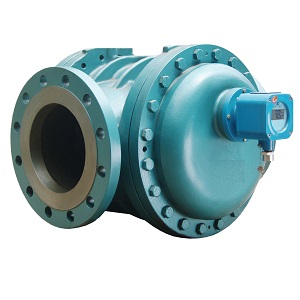

12-дюймовий об'ємний витратомір: точність, довговічність та продуктивність

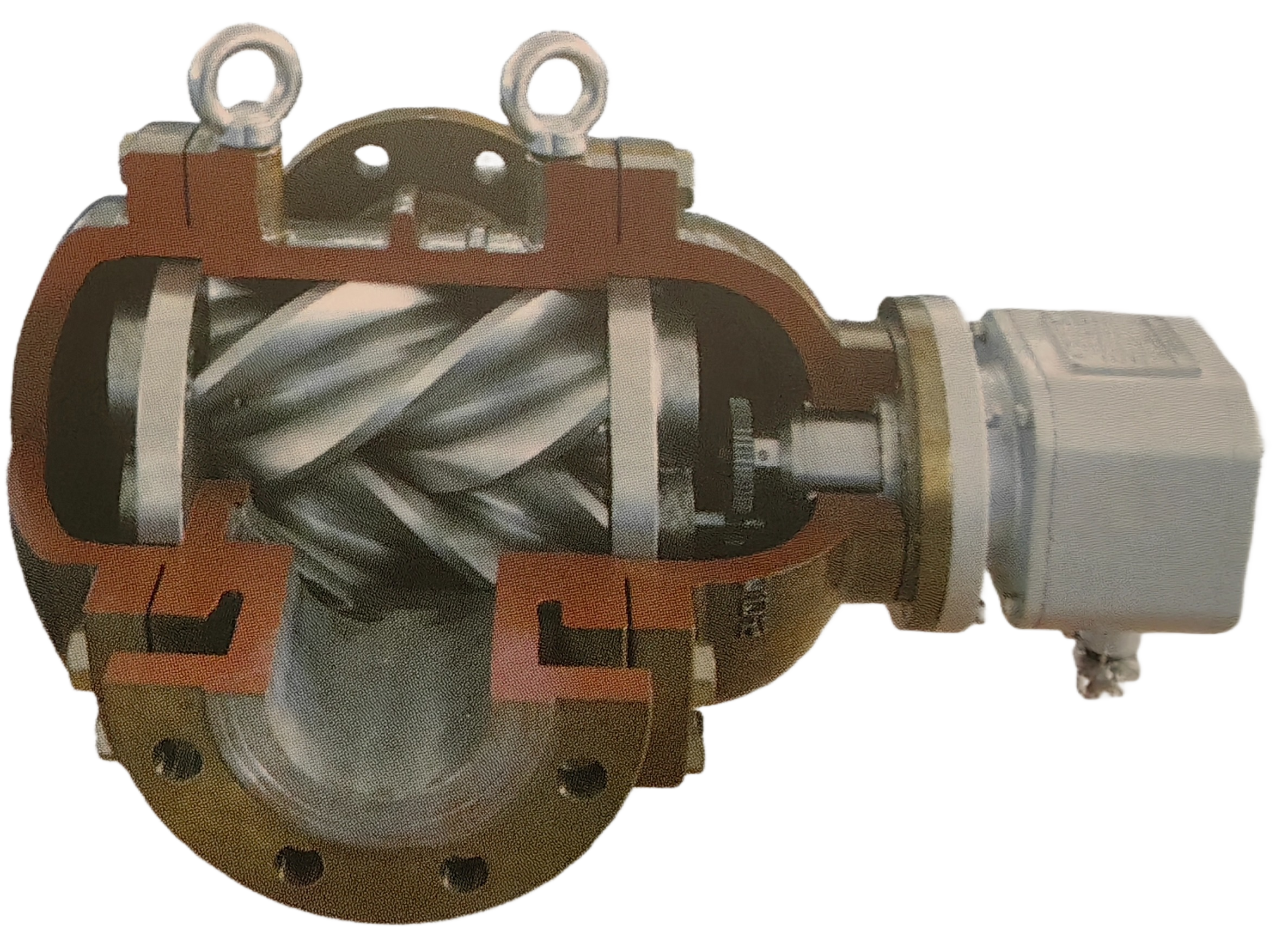

12-дюймовий (DN300) гвинтовий об'ємний витратомір для нафти та палива

Хоча менші об'ємні (PD) витратоміри, такі як 2-дюймові, 3-дюймові або 4-дюймові моделі, є поширеними, 12-дюймовий (DN300) об'ємний витратомір набагато складніше знайти. Лише кілька виробників можуть створювати високопродуктивні PD-лічильники з надійною роботою. Silver Automation Instruments — один із них. Наш 12-дюймовий спіральний зубчастий витратомір розроблений для палива, нафти, сирої нафти та дизельного палива , забезпечуючи точні об'ємні вимірювання для вимогливих промислових застосувань.

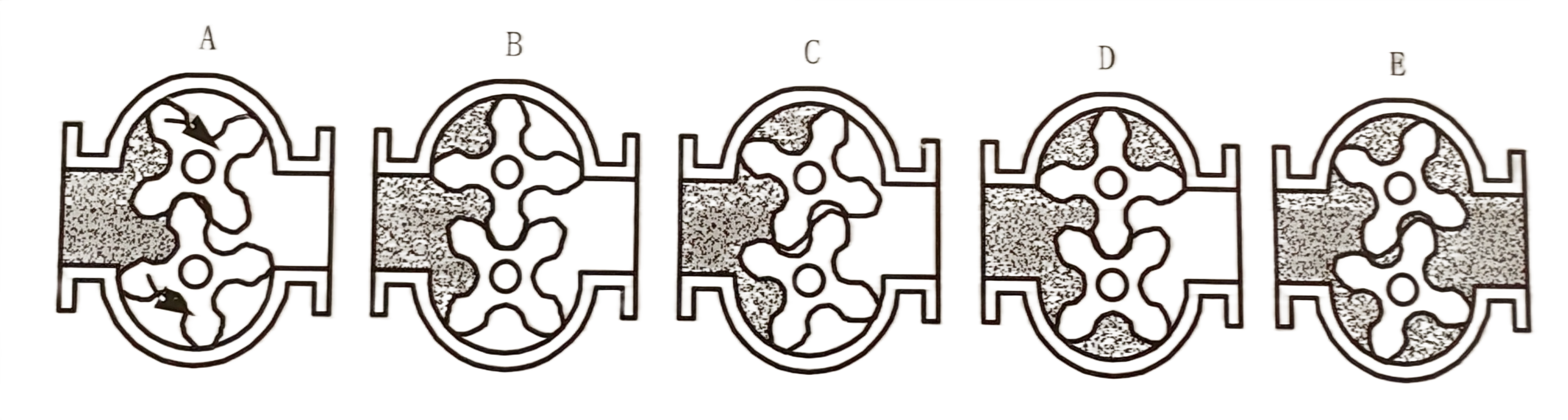

Принцип роботи: Як вимірює витрату косозубий шестерний витратомір PD

Витратомір з позитивним об'ємом (PD) поділяє рідину на фіксовані, повторювані об'єми. У витратомірі з гвинтовою шестернею два точно оброблені гвинтові ротори обертаються у вимірювальній камері, коли рідина проходить через неї. Кожен повний оберт зміщує фіксований базовий об'єм, тому загальна кількість обертів прямо пропорційна об'ємному потоку.

Оскільки ротори не контактують один з одним або зі стінками камери, механічний знос мінімальний, а термін служби подовжений. Спіральний профіль забезпечує плавний потік з низькою пульсацією , зменшуючи вібрацію/пульсації тиску, які можуть впливати на наступні прилади або регулювальні клапани. Це забезпечує нижчий рівень шуму, стабільніші сигнали та точніші дані для автоматизованого керування — ідеально підходить для вимірювання нафти та палива , де стабільні показники та довгострокова повторюваність є критично важливими.

Основні характеристики та переваги

1. Висока точність і повторюваність — Точність до ±0,2% з відмінною повторюваністю; підходить для комерційного обліку та контролю процесів.
2. Широкий діапазон в'язкості — працює з рідинами з щільністю до 3500 сП , включаючи важкі олії/бітум/мастила (лічильники з овальною шестернею зазвичай підходять для нижчої в'язкості; вибір залежить від умов процесу).
3. Низький перепад тиску та низький рівень шуму — Гвинтові шестерні мінімізують опір потоку та механічну вібрацію для тихіших та стабільніших показників.
4. Стійкість до температур і тиску — до 250 °C (з нагрівальними кожухами) та номінальний тиск до 900 psig (залежно від моделі).
5. Гнучкі виходи — механічний реєстратор або електронний передавач з імпульсним сигналом, 4–20 мА, MODBUS RTU або HART.
6. Міцні матеріали — нержавіюча сталь, лита сталь або алюмінієвий сплав (залежно від моделі) для різних рідин, рівнів корозії та бюджету.
7. Легке обслуговування та калібрування — простий механізм та точна обробка зменшують час простою та витрати протягом життєвого циклу.

Ці переваги роблять 12-дюймовий вимірювач розподілу подачі універсальним вибором для переробки нафти, хімічної обробки, виробництва електроенергії, заправки суднового палива та логістики сипучих рідин.

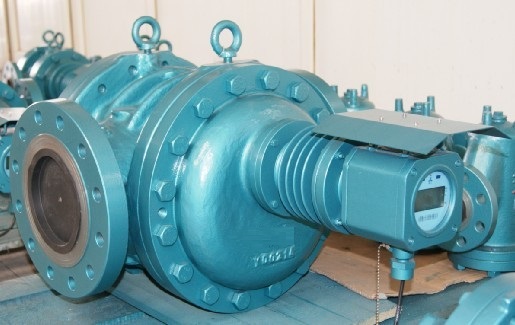

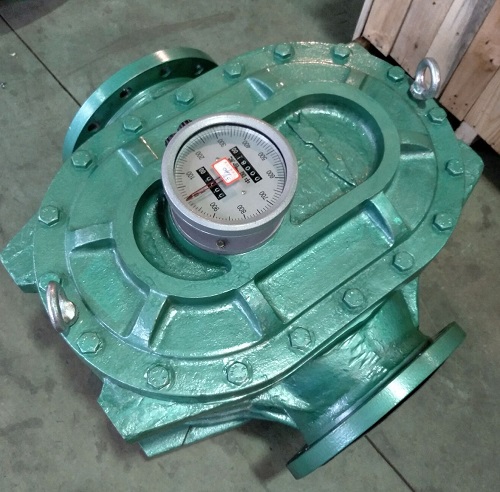

12-дюймовий механічний витратомір для вимірювання палива та оливи

12-дюймовий механічний витратомір ідеально підходить для перекачування великих об'ємів дизельного палива, мазуту, сирої нафти та інших вуглеводнів. Його спіральна шестерня забезпечує плавне вимірювання з низькою пульсацією навіть за високих швидкостей (до ~900 м³/год , залежно від в'язкості). Механічний реєстратор забезпечує пряме візуальне відображення, що надійно підходить для об'єктів без зовнішнього живлення. Виготовлений з вуглецевої та нержавіючої сталі, лічильник розроблений для тривалого терміну служби в суворих умовах, від навантажувальних терміналів до паливних складів та систем розподілу нафти.

Застосування в різних галузях промисловості

• Вимірювання витрати нафти в трубопроводах, терміналах та нафтопереробних заводах
• Вимірювання палива для дизельного палива, гасу, авіаційного палива
• Дозування та змішування хімічних речовин (в'язкі рідини, варіанти нагрівальних кожухів)
• Моніторинг мастильних матеріалів та гідравлічної оливи
• Передача відповідальності між постачальниками та кінцевими користувачами
• Бітум/асфальт з оболонкою

Будівництво та матеріали

Кожен блок складається з прецизійного датчика витрати , регулятора точності , механічного або цифрового реєстратора та передавача сигналу . Зовні вимірювальної камери розташовані синхронізуючі механізми для синхронізації роторів без внутрішнього контакту. Додаткові нагрівальні кожухи (гаряча вода/олія/пара, зазвичай ≤200 °C) допомагають підтримувати в'язкі рідини в оптимальних умовах, не пошкоджуючи корпус лічильника. Доступні класи тиску: PN16, PN25, PN40 та 6,3 МПа (залежно від моделі). Доступні однокорпусні або двокорпусні конструкції для відповідності потребам витрати та встановлення.

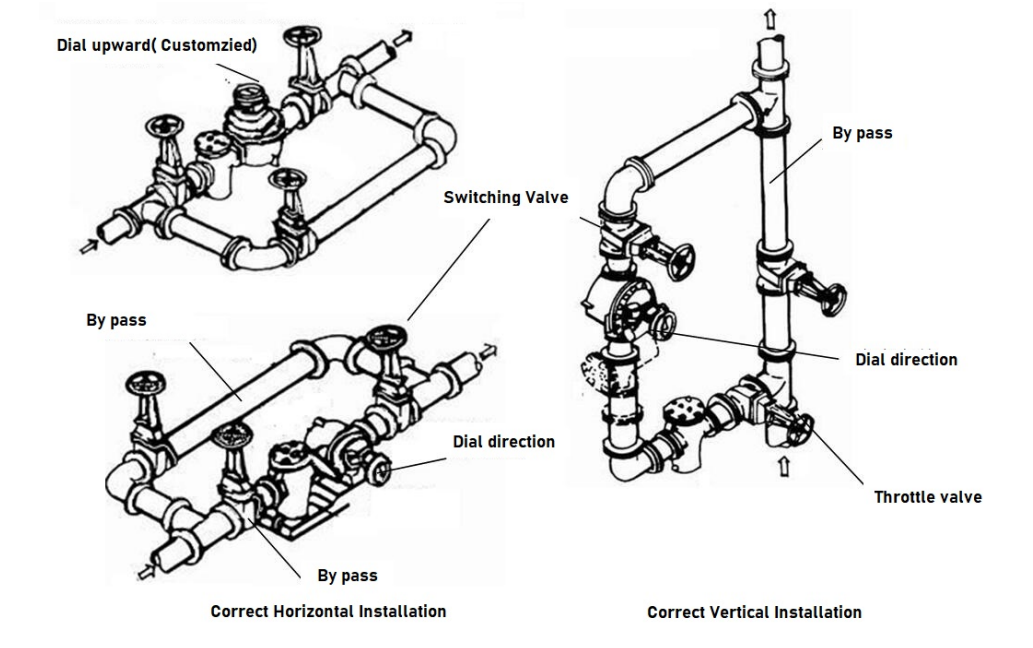

Інструкції з встановлення

• Встановіть фільтр вище по потоку, щоб запобігти потраплянню сміття.
• Використовуйте газороздільник, якщо присутній газ/бульбашки.
• Зіставте напрямок потоку зі стрілкою на корпусі лічильника.
• Уникайте швидкої зміни клапанів, яка може спричинити стрибки тиску .
• Для найкращої точності працюйте на рівні 40–80% від максимального потоку .
• Якщо під час технічного обслуговування потрібне безперервне вимірювання, передбачте обхідну лінію .
• Уникайте калібрування води для чавунних/сталевих лічильників, якщо це спеціально не дозволено.

Зведення технічних показників

• Розмір : 12 дюймів (DN300) — призначений для трубопроводів DN300 для вимірювання великих витрат рідини.
• Діапазон витрати : до ~800–900 м³/год (типово; залежить від в'язкості та конфігурації).
• Точність : ±0,2% або ±0,5% (залежно від моделі/конфігурації).
• Повторюваність : ≤ 1/3 основної похибки.
• Температура : від −41 °C до +250 °C (з опціями високотемпературного радіатора/сорочки).
• В'язкість : до 3500 сП .
• Виходи : імпульсний, 4–20 мА, HART або механічний дисплей.
• Номінальний тиск : до 6,3 МПа (залежно від моделі).
• Вибухозахищений : варіанти для небезпечних зон.

В'язкість у порівнянні з типовою витратою (12 дюймів)

Наведені нижче значення є прикладами, що ґрунтуються на поширених застосуваннях, і не відображають усіх галузевих умов.

Чому варто обрати інструменти автоматизації Silver

Як досвідчений виробник витратомірів у Китаї , компанія Silver Automation Instruments постачає об'ємні , турбінні , коріолісові масові та магнітні витратоміри по всьому світу. Ми зосереджуємося на економічно ефективних, високопродуктивних продуктах з оперативною технічною підтримкою. Кожен лічильник проходить випробування перед відправкою, а наша система якості відповідає міжнародним стандартам (наприклад, ISO 9001, CE).

Висновок

12-дюймовий (DN300) спіральний шестерний витратомір поршня від Silver Automation Instruments забезпечує точні та стабільні об'ємні вимірювання для нафти , палива та інших сипучих рідин. Завдяки міцним матеріалам, гнучким входам/виходам, варіантам корпусу та спрощеному обслуговуванню він пропонує надійність та повну вартість володіння, яких очікують промислові користувачі.

Незалежно від того, чи керуєте ви мережею розподілу нафти, сховищем палива чи лінією передачі хімікатів, наш 12-дюймовий вимірювач розриву потоку гарантує, що кожна крапля буде на рахунку — точно та ефективно.

Найчастіші запитання — 12-дюймовий (DN300) об'ємний витратомір

1) Яка довжина фланця до фланця (лицьова поверхня) 12-дюймового витратоміра PD?

Типова монтажна довжина для 12-дюймового (DN300) об'ємного витратоміра становить 800 мм.

2) Скільки важить 12-дюймовий об'ємний витратомір?

Приблизна вага нетто становить близько 890 кг . Остаточна вага доставки може змінюватися залежно від опцій та матеріалів.

3) Чи потрібен прямий відрізок (пряма труба) для встановлення 12-дюймового витратоміра PD?

Не потрібна пряма ділянка. На відміну від багатьох вимірювачів швидкості, витратомір PD зі спіральною шестернею не потребує прямих ділянок вище/нижче за течією.

4) Чи може 12-дюймовий вимірювач частинних розрядів використовувати механічний реєстратор (без зовнішнього живлення)?

Так. Для місцевої індикації без живлення доступний механічний реєстратор . Електронні передавачі також є опцією.

5) Чи доступні імпульсні виходи, виходи 4–20 мА або MODBUS RTU?

Так. Ми можемо надати імпульсні виходи , виходи 4–20 мА та MODBUS RTU . Будь ласка, вкажіть ваші вимоги до вводу/виводу під час замовлення.

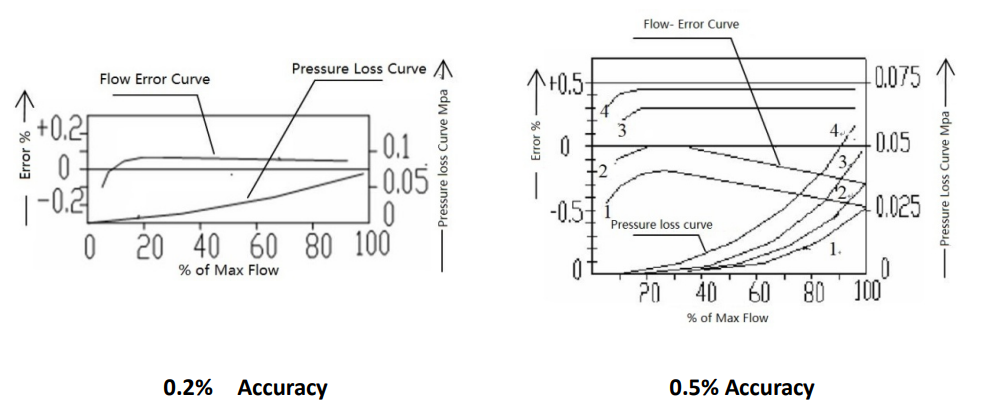

6) Чи можете ви надати криву падіння тиску (ΔP) для 12-дюймового витратоміра PD?

Так. Діаграми/криві падіння тиску можуть бути надані на запит, щоб відповідати вашій в'язкості, швидкості потоку та температурі рідини. Нижче наведено криву падіння тиску для вашого ознайомлення.
