Правильне встановлення витратомірів газових турбін

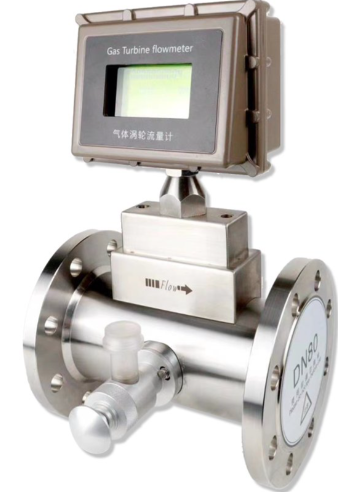

Витратомір газової турбіни

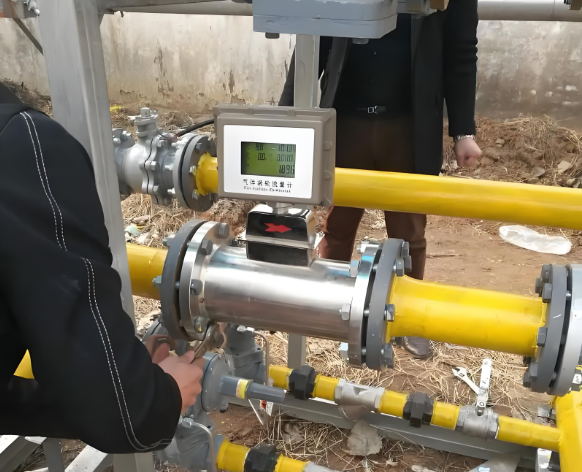

Правильне встановлення витратоміра газової турбіни для отримання найкращого результату вимірювання
Отримання точних результатів залежить не лише від вибору правильного лічильника для технологічного процесу клієнта, але й від правильного встановлення. У наступному посібнику крок за кроком пояснюється, як правильно встановити витратомір газової турбіни.
Правильне встановлення газового турбінного лічильника впливає як на продуктивність вимірювання, так і на безпеку трубопроводу . Роботи повинні виконувати лише кваліфіковані техніки з досвідом роботи з трубопроводами та вибухонебезпечними зонами. Дотримуйтесь місцевих норм та процедур на місці, і ніколи не відкривайте фланці або корпуси, коли лінія перебуває під тиском . У вибухонебезпечних зонах зберігайте вибухобезпечну цілісність — використовуйте сертифіковані сальники та ніколи не змінюйте кабельні вводи або методи герметизації.
Турбінний лічильник потребує чистого, стабільного профілю потоку. Перш ніж щось з'єднувати:
Орієнтація та напрямок. Газотурбінні лічильники зазвичай встановлюються горизонтально , стрілка потоку відповідає напрямку газу. Тримайте корпус рівно та без напруження трубопроводу.
Прямі ділянки (профіль швидкості). Забезпечте щонайменше 10 DN вище за течією та 5 DN нижче за течією від прямої труби. Якщо у вас є коліна, що розташовані в площині, редуктори, регулювальні клапани або трійники безпосередньо вище за течією, подовжте прямий ділянку вище за течією до 15–20 DN або додайте стабілізатор потоку для відновлення симетричного профілю. Тримайте прокладки врівень з отвором — без виступаючих прокладок або проникнення зварних швів у вимірювальну трубу.
Коаксіальне вирівнювання. Вирівняйте фланці коаксіально на вході та виході. Нерівномірне вирівнювання створює завихрення та нерівномірну швидкість, прискорюючи знос підшипників та додаючи похибку вимірювання.

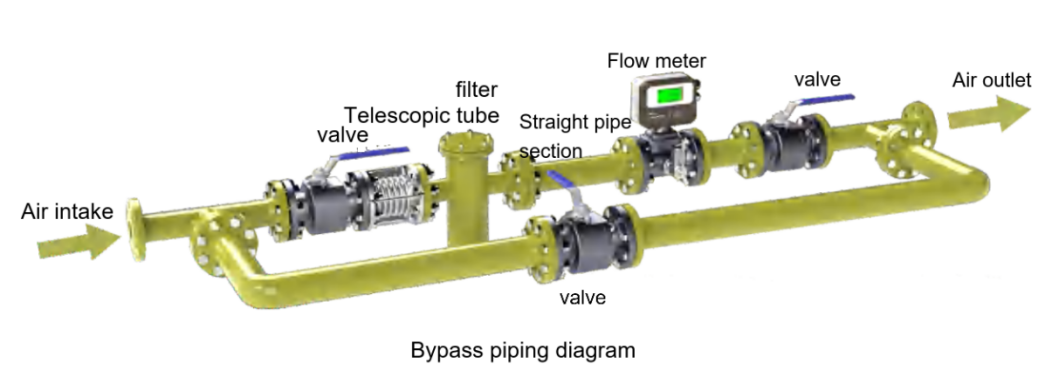

Байпасний контур. Встановіть байпасну лінію із запірними клапанами навколо лічильника, щоб ви могли обслуговувати прилад, не вимикаючи установку. Під час нормальної роботи заблокуйте байпас .

Швидкість підвищення тиску. Повільно відкривайте клапан вище за течією та поступово збільшуйте тиск. Максимальна швидкість підвищення тиску не повинна перевищувати 35 кПа за секунду . Швидке підвищення тиску може призвести до перевищення швидкості ротора та пошкодження підшипників.
Перевірка на витік та обертання. Після створення тиску перевірте наявність витоків у всіх з'єднаннях. Переконайтеся, що ротор обертається вільно (за допомогою діагностики або частоти імпульсів при низькій витраті) без вібрації чи шуму.
Стабілізація потоку. Доведіть тиск і температуру в лінії до нормального рівня перед остаточним обнуленням або повіркою. Якщо процес часто відбувається поблизу мінімального потоку , розгляньте можливість використання меншого лічильника або багатоканального рішення для підтримки лінійності та повторюваності.
Тип кабелю. Використовуйте екранований кабель з витою парою для виходів 4–20 мА/HART або імпульсних виходів. Сигнальні кабелі тримайте в окремому каналі від ліній живлення. Якщо вхід каналу неможливо герметизувати, орієнтуйте його вниз, щоб запобігти конденсації.
Екранування та заземлення. Заземліть екран кабелю лише з одного кінця (зазвичай у диспетчерській), щоб уникнути утворення петель. Заземліть лічильник згідно з інструкціями виробника — не використовуйте спільне заземлення приладу з високовольтними системами. Під час зварювання трубопроводів ніколи не використовуйте лічильник як зворотний зварювальний кабель.
Захист від проникнення. Загерметизуйте невикористовувані входи за допомогою сертифікованих заглушок. У вологому середовищі додайте крапельну петлю , щоб запобігти потраплянню вологи в клемну коробку.
Регулярні перевірки подовжують термін служби лічильника та зберігають точність:
Підшипники турбін потребують своєчасного та ефективного змащування . Правильне мастило покращує стійкість до зносу та корозії, а також видаляє дрібні частинки, зберігаючи лінійну точність та повторюваність .
|
Nominal Diameter (DN) |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
First-time / daily refueling (mL) |
10 / 5 |
10 / 5 |
10 / 5 |
10 / 5 |
10 / 5 |
15 / 10 |
15 / 10 |
15 / 10 |
15 / 10 |
15 / 10 |
Турбінні лічильники чудово працюють на чистих, сухих газах з хорошими числами Рейнольдса та пропонують імпульсні виходи для підсумовування та комерційного обліку . Для інших сценаріїв:
Q1: Які довжини прямих ділянок потрібні для витратомірів газових турбін?
A: Передбачте ≥10 DN вище за течією та ≥5 DN нижче за течією від прямої труби. Якщо безпосередньо вище за течією є коліна, трійники або регулювальні клапани, подовжте їх до 15–20 DN або встановіть стабілізатор потоку .
Q2: Як швидко я можу нарощувати тиск під час запуску?
A: Підтримуйте швидкість підвищення тиску ≤ 35 кПа/с, щоб запобігти перевищенню швидкості ротора та пошкодженню підшипника.
Q3: Чи працюють турбінні лічильники з пульсуючим потоком?
В: Не рекомендується. Використовуйте демпфери , перемістіться у стабільну ділянку або розгляньте коріолісову індикаторну лампу для пульсуючих ліній.
Q4: Як часто слід змащувати витратомір газової турбіни? І як його змащувати?
A: Зазвичай 10–15 разів на рік , з обсягами на розмір DN (див. таблицю). Збільште частоту для високого тиску, високої витрати або брудного обслуговування.
Q5: Які методи підключення запобігають появі шумних сигналів?
A: Використовуйте екранований кабель з витою парою , заземліть екран лише з одного кінця , тримайте сигнальні кабелі подалі від ліній живлення/частотного перетворювача частоти та герметизуйте кабелепроводи, щоб уникнути конденсації .
Дотримання цих правил використання витратомірів газових турбін — чисті трубопроводи, правильні прямі ділянки, монтаж без напружень, контрольований запуск, надійне електромагнітне заземлення та дисципліноване змащування — забезпечує стабільну точність, довший термін служби підшипників та безпечнішу експлуатацію трубопроводів. Там, де умови процесу створюють труднощі для технології турбін (пульсація, дуже низька швидкість, зміни складу), варто розглянути альтернативи коріолісовому , ультразвуковому або тепломасовому вимірюванню .
