Найкращі практики встановлення вихрових витратомірів: довжина прямих труб та рекомендації щодо трубо

Вимоги до довжини прямих труб

Для забезпечення стабільного та точного вимірювання витрати необхідно підтримувати належну довжину прямих труб перед та після вихрового витратоміра .

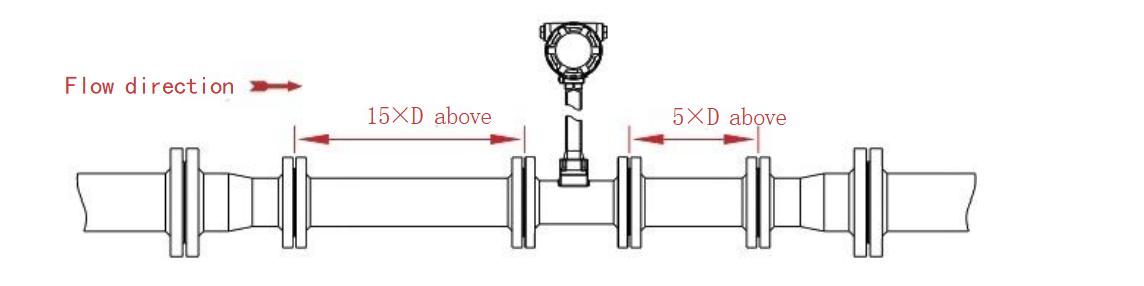

(1) Зменшення труби (звуження потоку)
Для редукційних труб передбачте щонайменше 15D прямої труби перед витратоміром та 5D після нього.
(D = Номінальний внутрішній діаметр вихрового витратоміра)

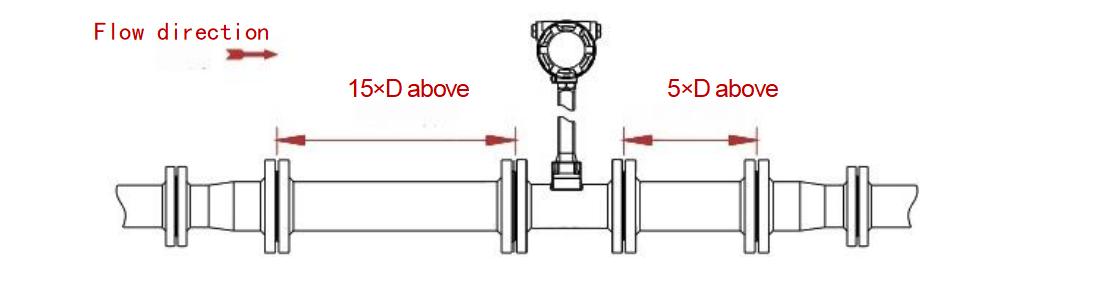

(2) Розширення труби (розширення потоку)
У випадках розширення труби, зберігайте однакову довжину прямих ліній: 15D вище за течією та 5D нижче за течією.


(3) Лікті та вигини

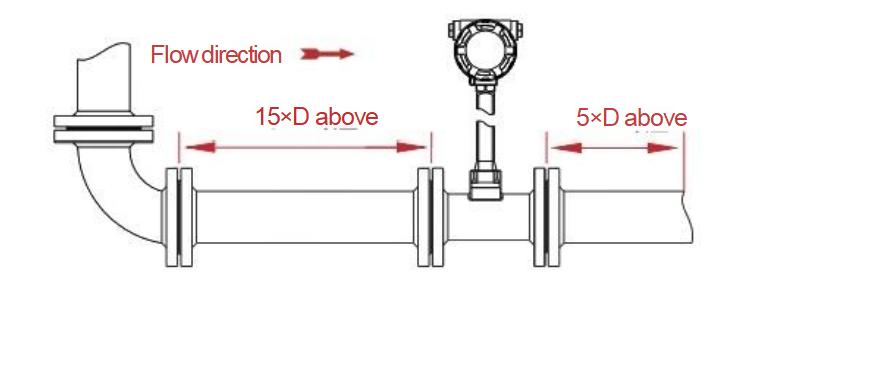

Для кожного коліна або вигину труби встановіть 15D прямої труби перед потоком і 5D за потоком, щоб стабілізувати потік перед вимірюванням.


(4) Положення клапана

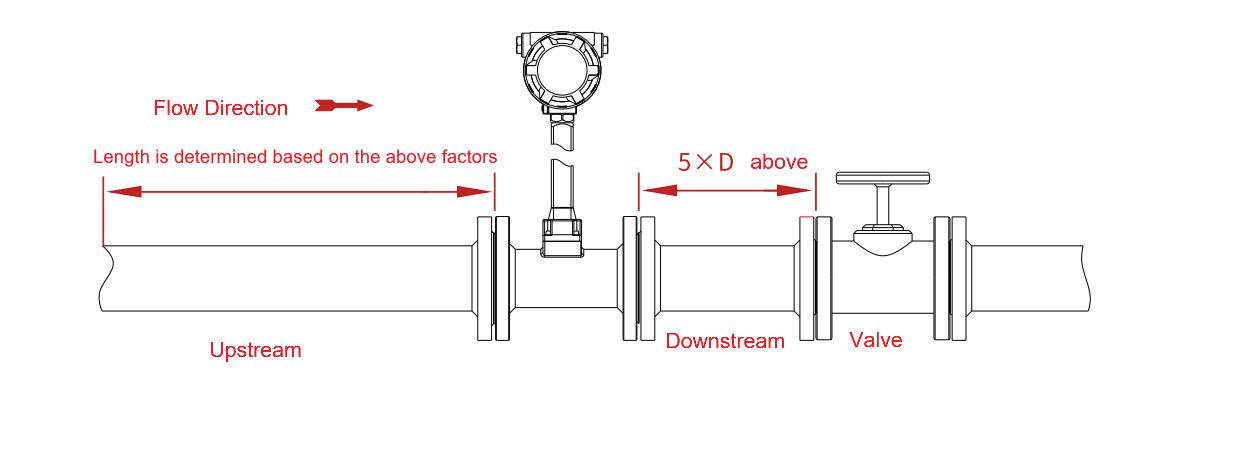

В ідеалі клапан слід встановити після витратоміра.

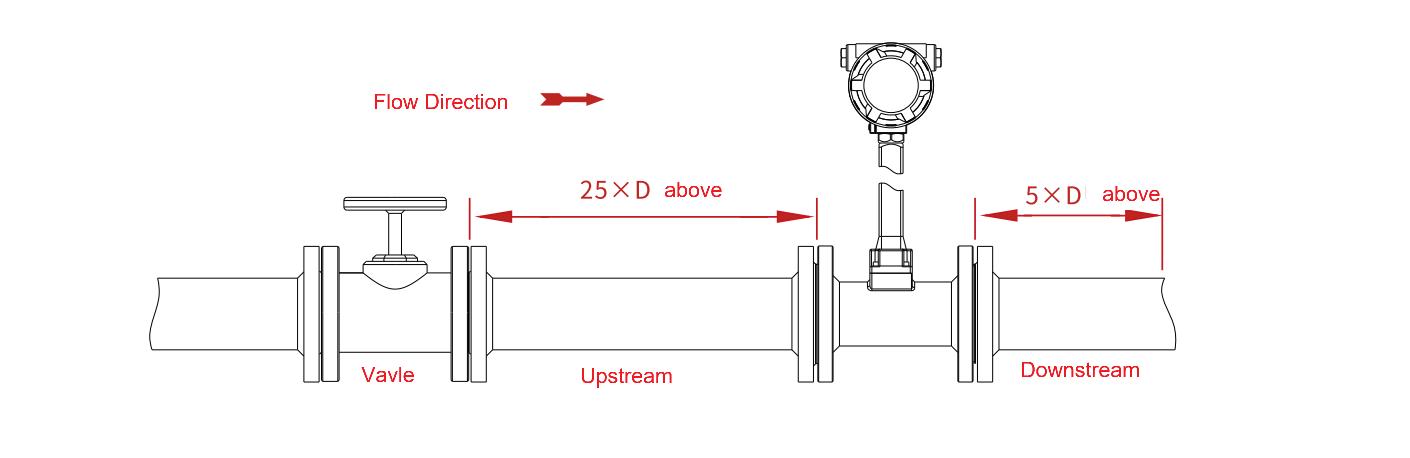

Якщо його необхідно встановити вище за течією, подовжте прямий трубопровід вище за течією щонайменше до 25D та залиште 5D нижче за течією. Це допоможе мінімізувати порушення потоку, спричинені роботою клапана.


(5) Поршневі або плунжерні насоси

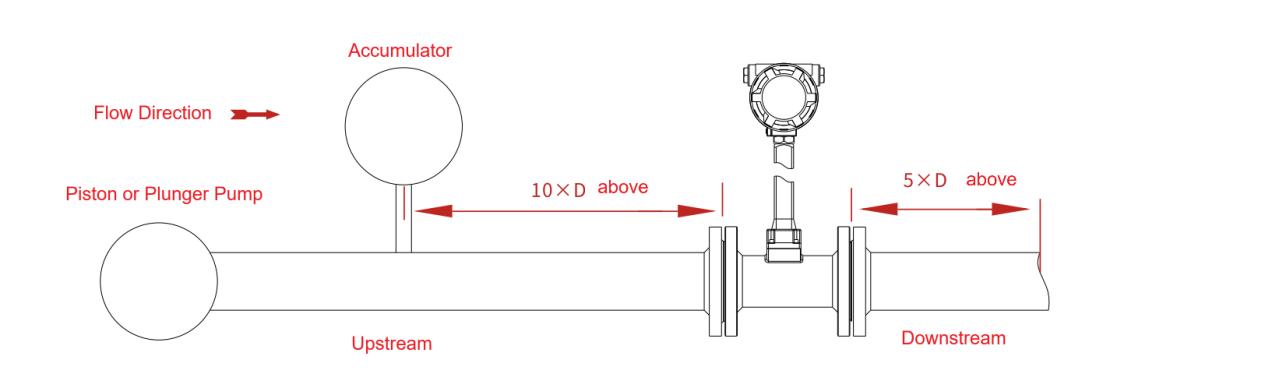

Під час використання поршневих або плунжерних насосів встановіть гідроакумулятор перед витратоміром, щоб зменшити пульсуючий потік і забезпечити стабільні показники.

(6) Пульсуючий потік у газо- або рідинних лініях

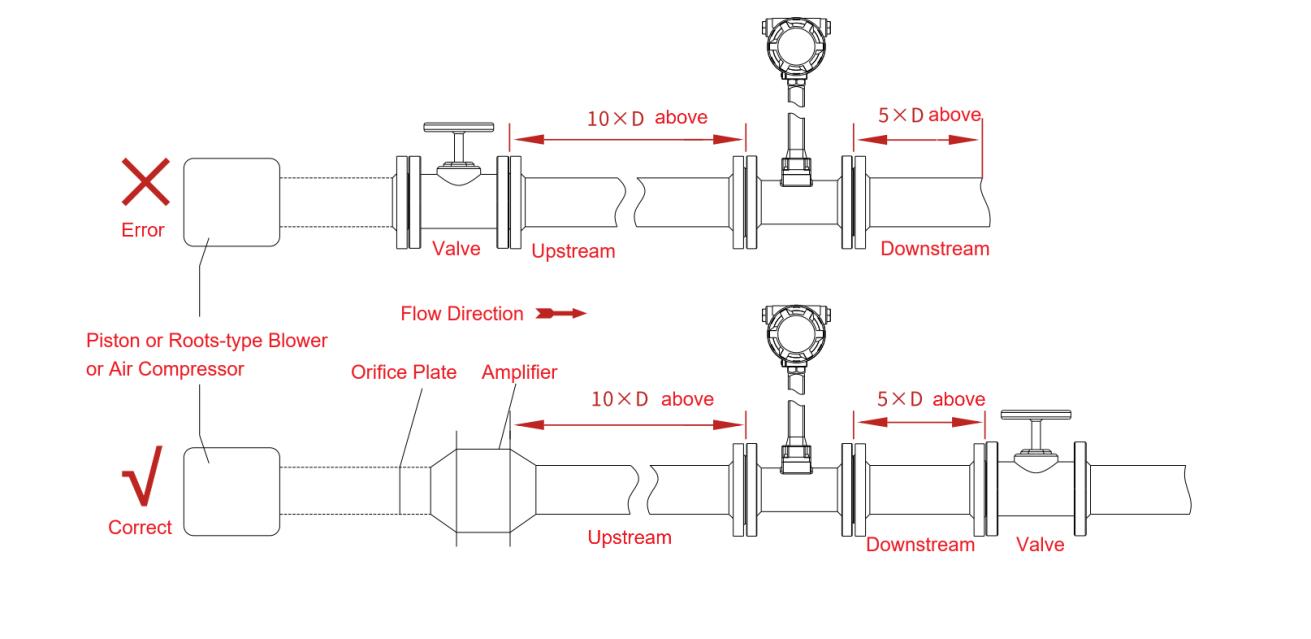

Газопроводи з поршневими або рутсівськими повітродувками, або рідинні лінії високого тиску з плунжерними насосами часто створюють пульсації. Щоб зменшити їх, встановіть демпфер пульсацій (наприклад, діафрагму або розширювальну камеру) перед лічильником.

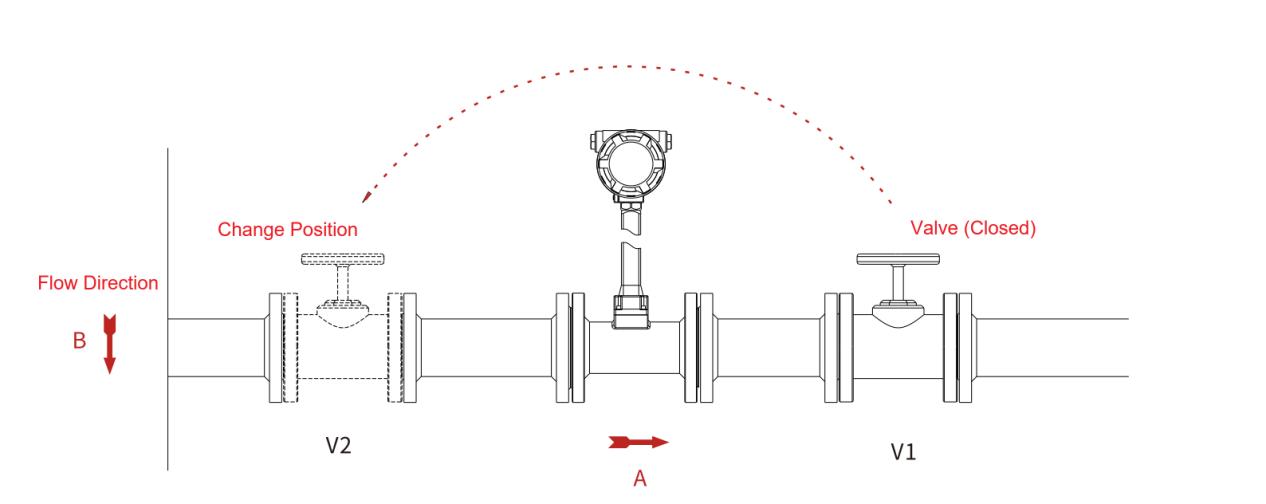

(7) Розташування труби та клапана Т-подібного типу
Для трубопроводів Т-подібного типу розміщення клапана перед витратоміром може запобігти впливу пульсаційного тиску на стабільність нульової точки. Перемістіть клапан, щоб уникнути коливань сигналу під час перерв потоку.

(8) Прокладки

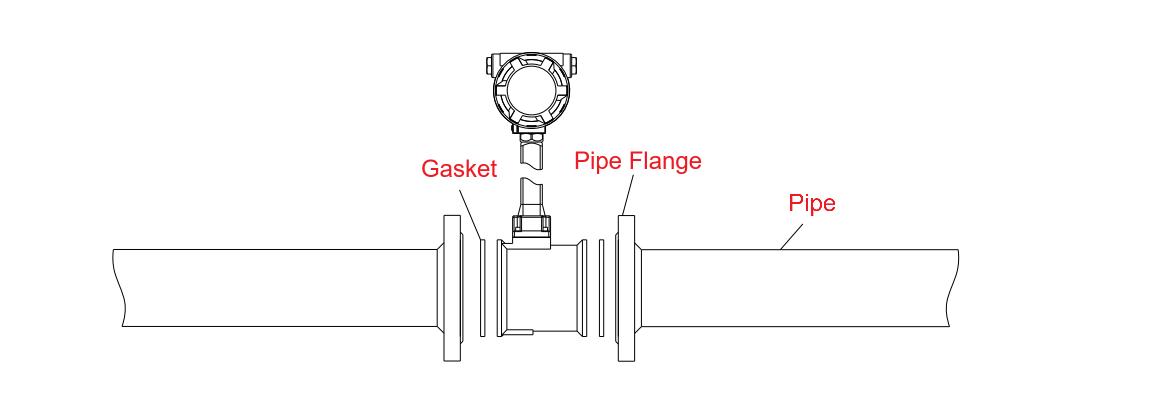

Переконайтеся, що прокладки не виступають у трубопровід, оскільки це може спричинити турбулентність та неточність вимірювання.

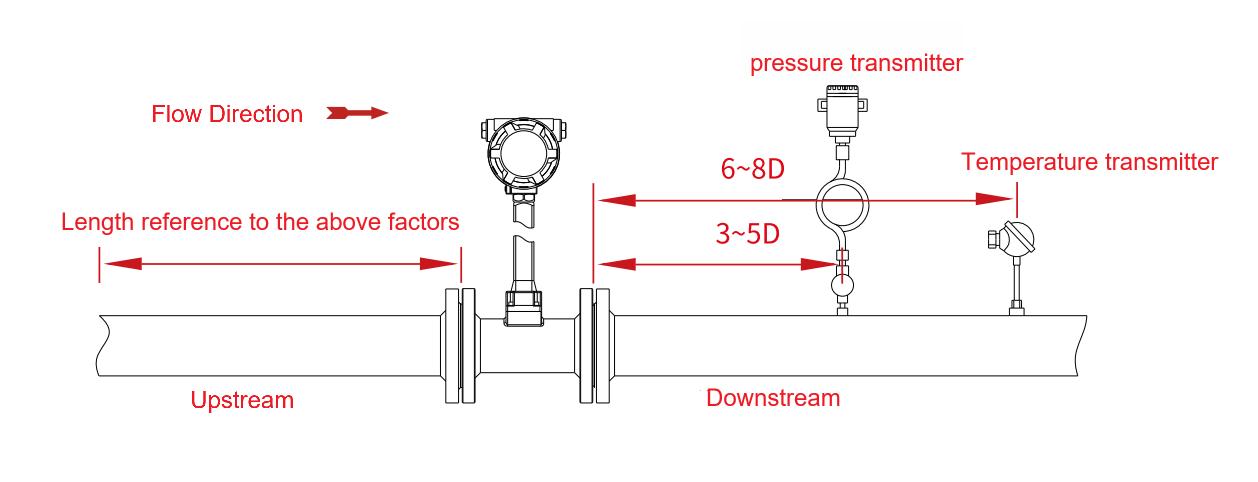

(9) Точки вимірювання тиску та температури
Точка відбору тиску: 3–5D після витратоміра
Точка відбору температури: 6–8D після витратоміра

(10) Теплоізоляція

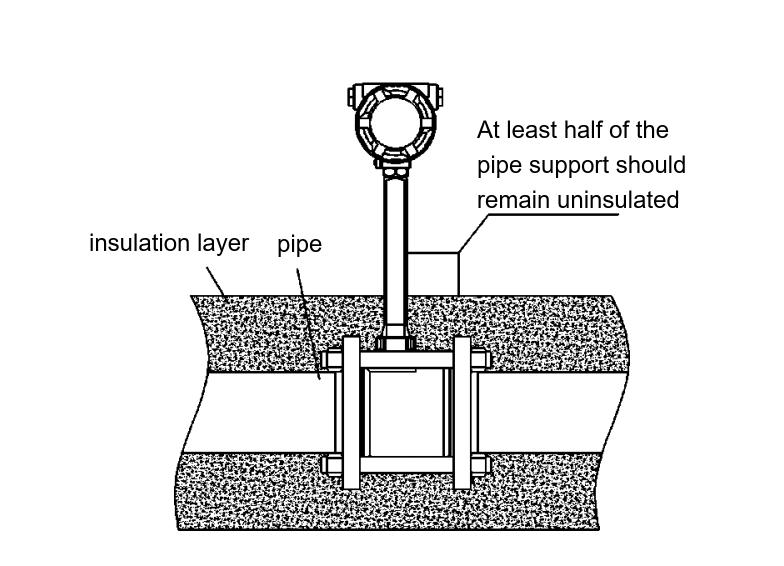

Під час ізоляції трубопроводів, що транспортують високотемпературні рідини, не накривайте кронштейн передавача витратоміра, щоб забезпечити належну вентиляцію та доступ для обслуговування.

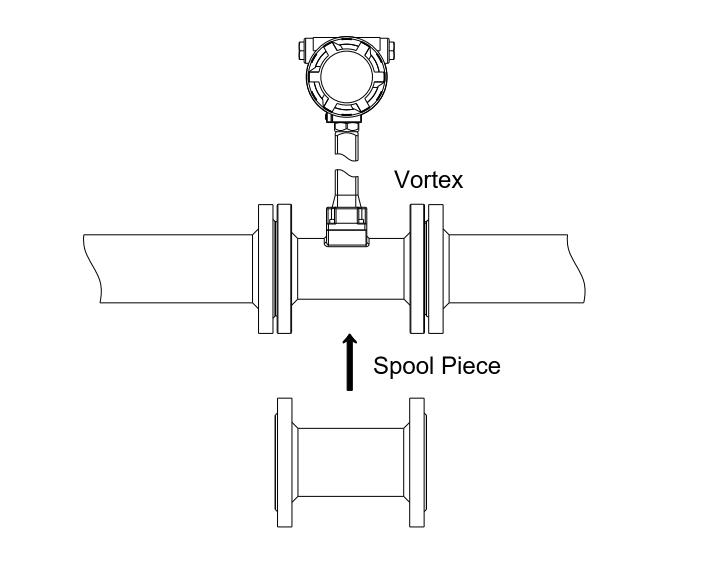

(11) Очищення трубопроводів
Перед введенням в експлуатацію промийте щойно встановлені або відремонтовані трубопроводи, щоб видалити іржу, зварювальний шлак або сміття. Використовуйте байпасну лінію для промивання, щоб уникнути пошкодження лічильника. Якщо байпасу немає, тимчасово замініть лічильник на золотникову деталь під час очищення.

Вимоги до місця встановлення

Вихрові витратоміри можна встановлювати в приміщенні або на вулиці за умови мінімізації вібрації. Якщо вібрація значна, додайте опори для труб, щоб зменшити механічне навантаження. Внутрішній діаметр з'єднувального трубопроводу повинен бути на 1–5 мм більшим за діаметр витратоміра, щоб запобігти обмеженню потоку.

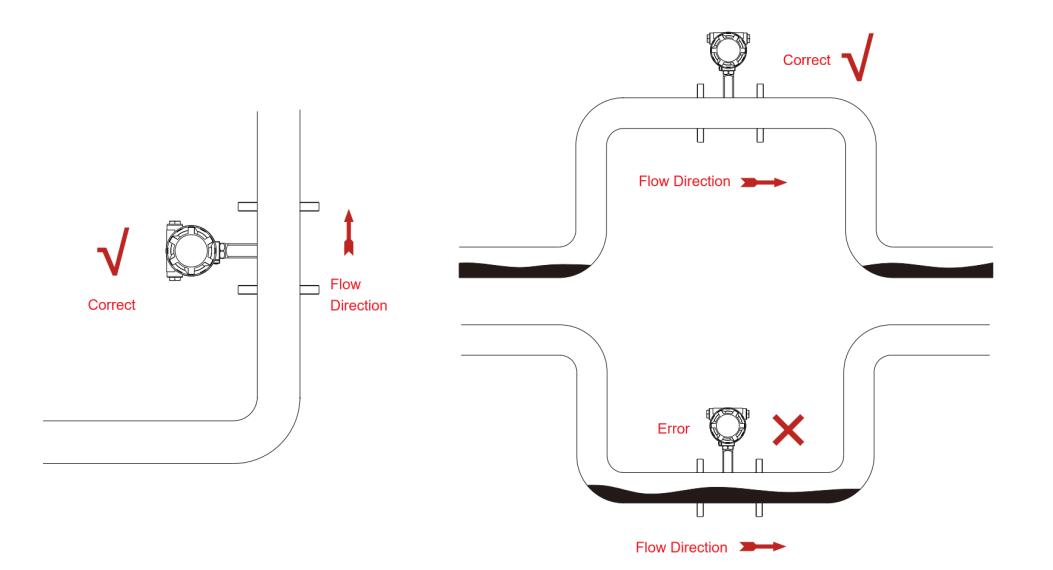

1. Застосування газу та пари
Встановлюйте вертикально, щоб уникнути накопичення конденсату.
Для горизонтального встановлення розмістіть лічильник у найвищій точці перевернутої U-подібної форми.
Уникайте встановлення в найнижчій точці U-подібної труби, де може накопичуватися конденсат і спричиняти хибні показники або потенційні пошкодження.


2. Застосування для вимірювання рідин

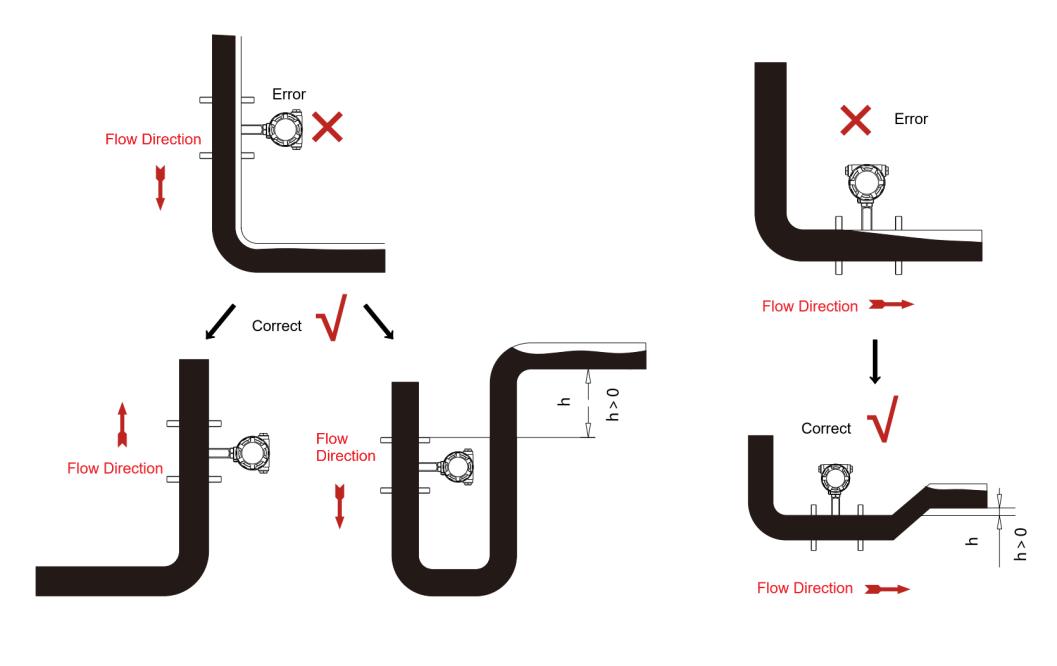

Переконайтеся, що вимірювальна трубка повністю заповнена рідиною.
Напрямок потоку повинен бути спрямований вгору, коли це можливо.
Якщо необхідне встановлення вниз, розташуйте лічильник нижче трубопроводу, що знаходиться нижче за течією, щоб забезпечити повний потік.

Уникайте встановлення витратоміра у найвищій точці трубопроводу, оскільки можуть утворюватися бульбашки газу та знижувати точність.
Щоб запобігти кавітації або утворенню бульбашок, спричинених перепадами тиску, викликаними клапаном, встановіть витратомір перед регулювальними клапанами.

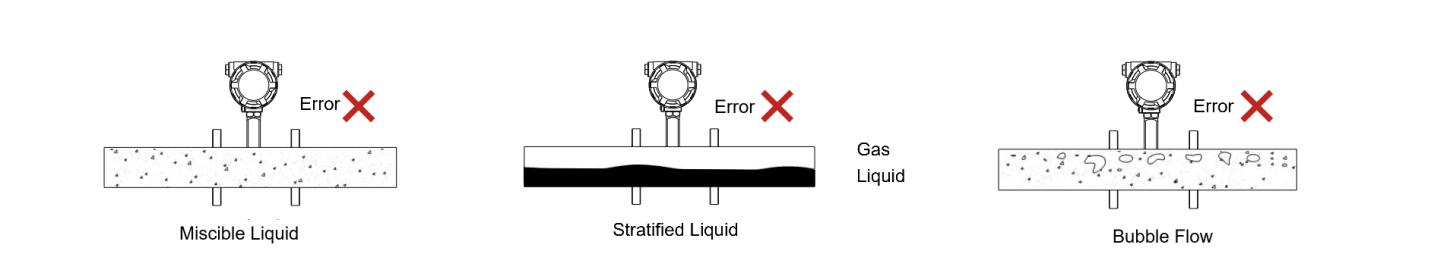

3. Змішаний потік
Для точних показників вимірюване середовище має бути однофазним (газ, пара або рідина). У двофазних або змішаних фазах точність вимірювання значно погіршиться.

Процедури встановлення та запобіжні заходи

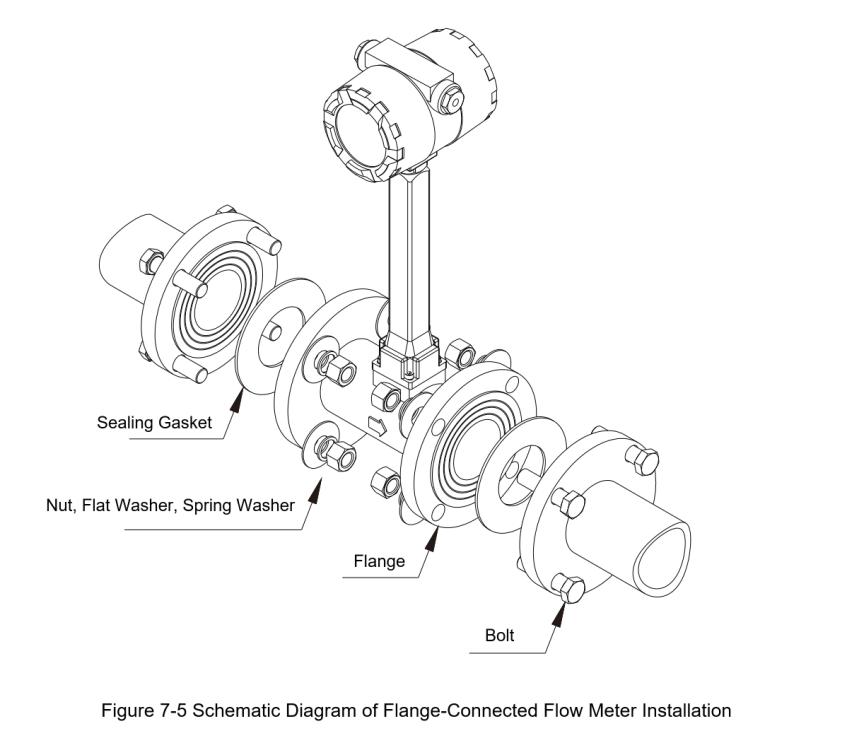

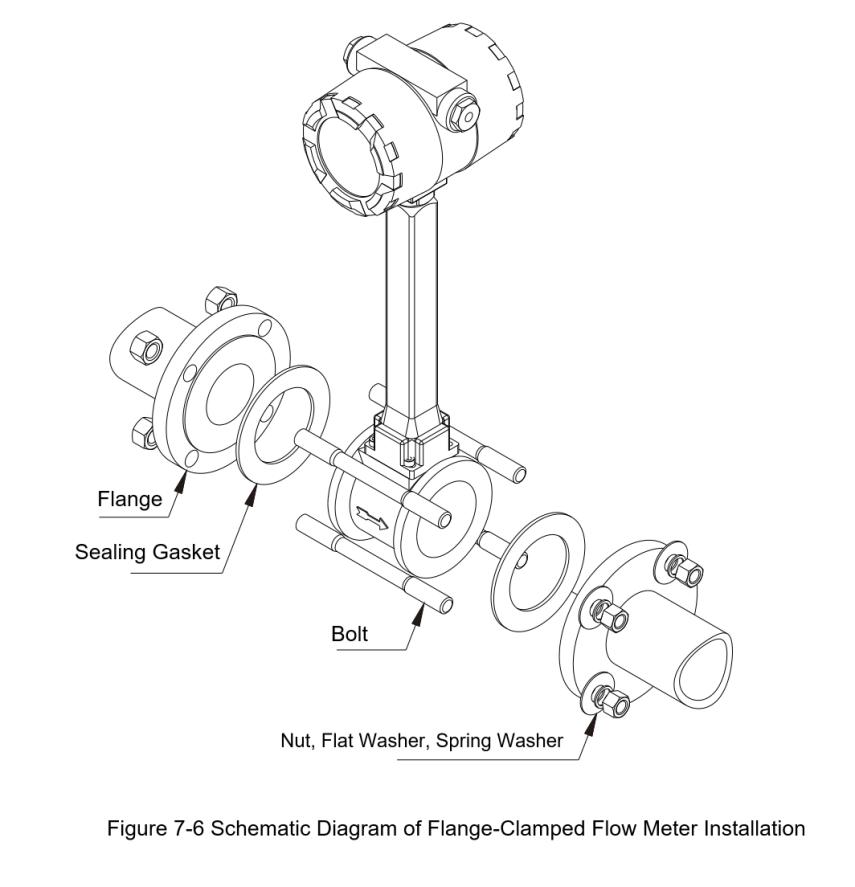

1. Витратоміри з фланцевим та фланцевим кріпленням

Перед встановленням переконайтеся в правильному вирівнюванні та співвісності між витратоміром і трубопроводом.
Для нових трубопроводів завжди видаляйте сміття та залишки зварювання, щоб запобігти засміченню або неточним показанням.
Дотримуючись цих методів встановлення, вихрові витратоміри можуть досягти оптимальної продуктивності, забезпечуючи довготривалу стабільність, точність та довговічність у промислових застосуваннях, пов'язаних з вимірюванням витрати газу, пари або рідини.
