Кольоровий безпаперовий реєстратор для вдосконаленого промислового моніторингу

Кольоровий безпаперовий графічний рекордер — це записуючий інструмент наступного покоління, який інтегрує кілька мікропроцесорів, забезпечуючи надійні мережеві можливості та продуктивність у реальному часі. Його універсальний вхід підтримує стандартні сигнали напруги, струму, термічного опору та термопари, що спрощує встановлення та налаштування. Удосконалена технологія аналого-цифрового перетворення та самокорекції підвищують стійкість записуючого пристрою до дрейфу температури та часу, одночасно фільтруючи перешкоди в складних умовах. Оперативна пам’ять великої ємності (1 МБ) із захистом від вимкнення живлення в поєднанні з картою пам’яті CF (128 МБ–1 ГБ) вирішує проблему між негайним переглядом даних і потребами в довгостроковому зберіганні.

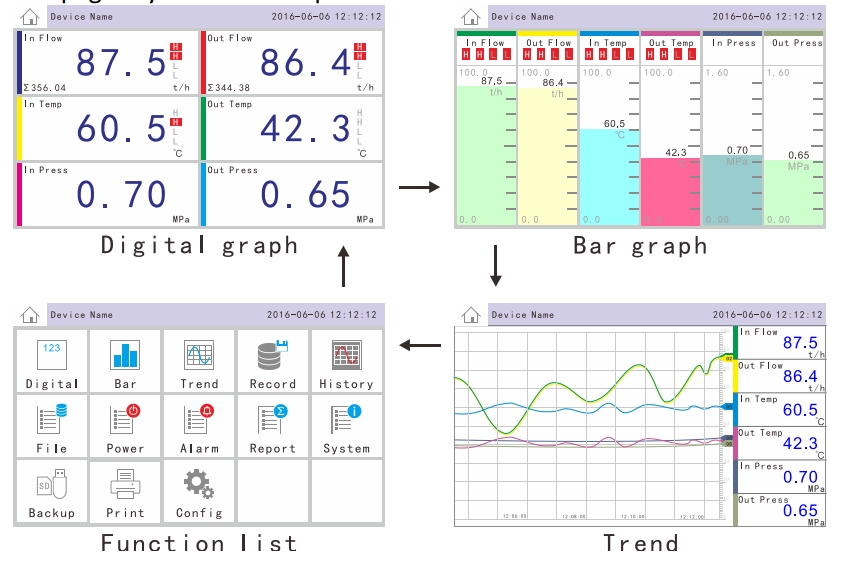

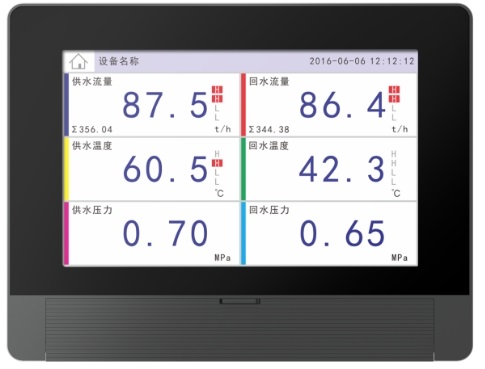

Кольоровий електронний диктофон, оснащений кольоровим 5-дюймовим РК-екраном TFT, розширює можливості відображення. Його зручний інтерфейс включає в себе кілька екранів, наприклад інженерний дисплей, гістограму та криву для легкого орієнтування. Налаштування системи можна переміщати через гнучкі англійські меню та захищені паролем. Крім того, безпаперовий рекордер chino має інтерфейс зв'язку RS-232/RS-485, що дозволяє обмінюватися даними та дистанційно конфігурувати з ПК, а також підключатися до зовнішнього мікропослідовного принтера для друку даних і стану тривоги. Виготовлений зі спеціального алюмінієвого сплаву, безпаперовий реєстратор даних пропонує чудові можливості захисту від перешкод, легке встановлення та практичний привабливий дизайн. Цей цифровий безпаперовий реєстратор ідеально підходить для таких галузей, як хімічна обробка, металургія та нафтова промисловість, забезпечуючи вибірку даних, моніторинг, аналіз і зберігання для подолання обмежень традиційних механічних паперових реєстраторів.

Принцип роботи кольорового безпаперового реєстратора

Канальна плата кольорового безпаперового записуючого пристрою знімає вибірку кожного аналогового входу, посилює сигнал і обробляє його через аналого-цифровий перетворювач для перетворення в цифровий сигнал. Потім ці дані фільтруються та зберігаються в області зберігання даних. ЦП канальної плати кожні 0,2 секунди зв’язується з центральним процесором основної плати, передаючи дані, які обробляються, перетворюються на технічні значення або криві та відображаються на різних екранах РК-дисплея. Центральний процесор зберігає ці дані в оперативній пам’яті та на карті флеш-пам’яті та керує налаштуваннями тривог, відображаючи тривоги через відповідні релейні виходи. Команди користувача з клавіатури обробляються через центральний процесор, а дані друкуються через інтерфейс RS-232 відповідно до параметрів друку користувача.

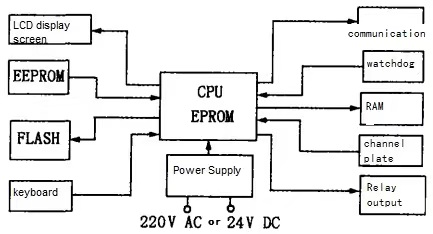

Апаратна структура кольорового безпаперового реєстратора

Кольоровий безпаперовий реєстратор карт складається з наступних компонентів: основна плата, плата каналів, екран дисплея, клавіатура, карта пам’яті, плата релейного виходу, плата зв’язку та блок живлення. Ці елементи з’єднані між собою стрічковими кабелями та шинними гніздами для безперебійної роботи.

Екран дисплея

Матричний кольоровий рідкокристалічний екран (роздільна здатність: 220×160) відображає до 8 кольорів, підтримує відображення китайських ієрогліфів, графіки та таблиць.

Головна плата

Основна плата містить 8-розрядну систему мікроконтролера з такими компонентами, як центральний процесор (80C31, 80C32), EPROM, EEPROM, RAM, сторожовий таймер і годинник, які разом керують обробкою вхідного сигналу, виходами тривоги та зв'язком. Дані та налаштування захищені через оперативну пам’ять із захистом від вимкнення живлення та EEPROM.

Блок управління реле

Цей пристрій забезпечує контрольні сигнали для станів увімкнення/вимкнення реле на основі стану виходу тривоги.

Рада каналу

Ця плата обробляє різні аналогові сигнали від термопар і терморезисторів, підсилює сигнали, виконує аналого-цифрове перетворення та зберігає середнє значення перетворених даних.

Схема живлення

Імпульсне джерело живлення низької напруги покращує ефективність завдяки опціям для входу змінного струму 220 В або постійного струму 24 В для різних промислових середовищ.

Host Shell

Спеціально розроблений профіль з алюмінієвого сплаву з розміром отвору 138 мм × 138 мм забезпечує захист від перешкод і естетично привабливий зовнішній вигляд.

Ключові технології кольорового безпаперового реєстратора

Універсальний вхід сигналу

Завдяки розводці задніх клем, налаштуванням DIP-перемикачів і налаштуванням системного меню диктофон підтримує універсальний вхід різних типів сигналів, що робить його дуже адаптивним.

Вибірка терморезистора

Кольоровий безпаперовий реєстратор використовує аналоговий перемикач для вибірки сигналу терморезистора. Показання напруги беруться з кінця Y, що дозволяє точно вимірювати опір і покращувати точність.

Основні технічні показники безпаперового графічного реєстратора

• - Основна похибка: ±0,2%
• - Помилка відтворення історичного запису: ±0,1%
• - Похибка сигналізації: ±0,1%
• - Похибка повторюваності: 0,1%
• - Помилка повторюваності тривоги: 0,1%
• - Вихід послідовного порту: RS-232
• - Джерело живлення: AC 220V ±15%FS або DC 24V

Висновок

Кольоровий безпаперовий диктофон пропонує виняткову адаптивність, точність, надійність і функціональність, що робить його кращим вибором порівняно з традиційними диктофонами. Безпаперовий реєстратор даних знаходить широке застосування в таких галузях, як нафтова, хімічна, харчова промисловість, очищення води та очищення стічних вод, підтримуючи точні вимірювання та запис виробничих параметрів. У міру розвитку промислової автоматизації кольорові безпаперові реєстратори відіграватимуть дедалі важливішу роль.
