Витратомір метилхлориду

Related Products

Витратомір масової рідини - витратомір Коріоліса

Витратомір Коріоліса сьогодні вважається найточнішим і найсучаснішим рідинним масовим витратоміром на ринку. Застосовується в широкому діапазоні промислових та муніципальних об'єктів, ...
Вбудований витратомір турбіни

Вбудований турбіномір - це прецизійний прилад для вимірювання потоку, який можна використовувати для вимірювання витрати та загального обсягу середовища. Вбудований турбінний витратомір має компактну та малу вагову конструкцію, ...

Що таке метилхлорид?

Метилхлорид (CH₃Cl), також відомий як хлорметан, — це безбарвна рідина, що широко використовується як холодоагент та розчинник.

Навіщо вимірювати витрату рідини метилхлориду?

1. Дотримання вимог безпеки: Метилхлорид є небезпечним. Точний контроль потоку запобігає витокам та впливу речовин.
2. Ефективність процесу: Правильне дозування забезпечує стабільну якість продукту в хімічних реакціях.
3. Економія коштів: Мінімізація відходів зменшує експлуатаційні витрати.

Навіщо використовувати рідинний турбінний витратомір для метилхлориду?

Турбінні витратоміри рідини ідеально підходять для вимірювання метилхлориду в рідкому стані.

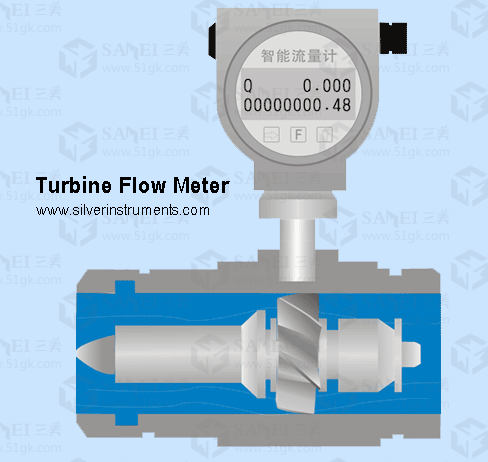

- Ротор (турбіна) обертається, коли рідкий метилхлорид протікає через лічильник.
- Швидкість обертання пропорційна швидкості потоку.
- Датчики виявляють рух турбіни та перетворюють його на сигнал потоку.
- Рідинні турбінні витратоміри можуть ефективно вимірювати неагресивний, низьков'язкий та чистий метилхлорид завдяки його властивостям рідини.

Основні переваги витратоміра рідинної турбіни

Висока точність: Вимірює швидкість потоку з точністю від ±0,5% до ±1%.
Широкий діапазон витрати: підходить як для низьких, так і для високих швидкостей витрати (наприклад, від 0,1 л/хв до 10 000 л/хв).
Довговічність: Датчик витрати з нержавіючої сталі стійкий до корозії від метилхлориду.
Дешевий: Низька ціна витратоміра CH₃Cl при використанні витратоміра з технологією TUF.

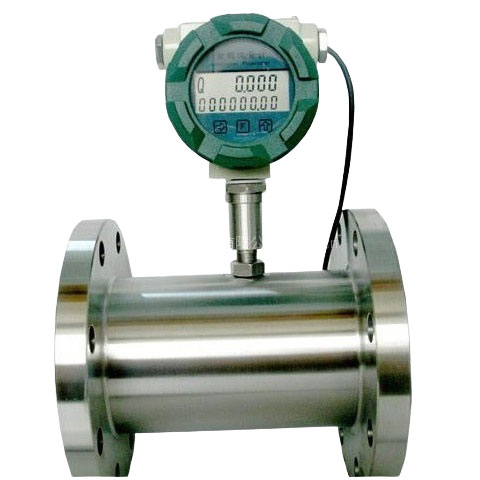

-Технічні характеристики турбінних витратомірів метилхлориду:

Матеріал: Змочені частини датчика витрати рідини: витратомір з нержавіючої сталі
Діапазон температур: від -50°C до 150°C (від -58°F до 302°F)
Номінальний тиск: до 1000 psi (69 бар) Вихідний сигнал: 4-20 мА, імпульсний або Modbus, RTU, RS485 Монтаж: горизонтальний або вертикальний
Співвідношення зменшення гучності: 1:10~ 1:20
Процесне підключення: фланцеве, пластинчасте, різьбове, тризатискне

-Діапазон витрат для датчиків витрати метилхлориду для турбін:

Size (mm)	Standard Flow (m3/h)	Extended Flow (m3/h)
DN4 (1/8 inch)	0.04-0.25	0.04-0.24
DN6 (1/4 inch)	0.1-0.6	0.06-0.6
DN10 (3/8 inch)	0.2-1.2	0.15-1.5
DN15(1/2inch)	0.6-6	0.4-8
DN20 (3/4 inch)	0.8-8	0.45-9
DN25 (1 inch)	45667	0.5-10
DN32 (1-1/4inch)	1.5-15	0.8-15
DN40(1-1/2 inch)	45708	45677
DN50 (2 inch)	4-40	2-40
DN65 (2-1/2 inch)	7-70	4-70
DN80 (3 inch)	10-100	5-100
DN100 (4 inch)	20-200	10-200
DN125 (5 inch)	25-250	13-250
DN150 (6 inch)	30-300	15-300
DN200 (8 inch)	80-800	40-800

Переваги турбінних витратомірів для метилхлориду

1. Економічно ефективний: нижчі початкові витрати порівняно з витратомірами Коріоліса .
2. Легке встановлення: Компактна конструкція підходить для існуючих трубопроводів.
3. Дані в режимі реального часу: Витратомір з цифровим дисплеєм забезпечує миттєве відображення швидкості потоку та сумарного об'єму.

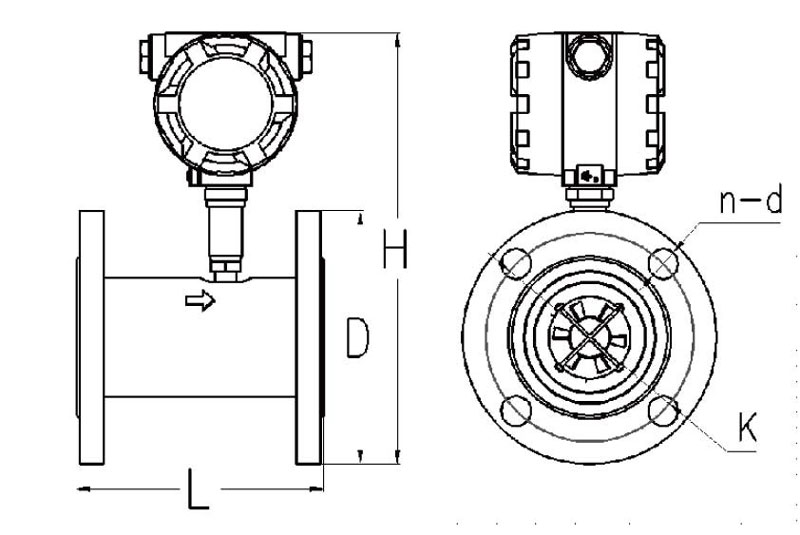

Розміри турбінного витратоміра метилхлориду

Diameter (mm)	L (mm)	D (mm)	K (mm)	H(mm)				d (mm)	n	Press. Rate
Diameter (mm)	L (mm)	D (mm)	K (mm)	Pulse	Pulse with Ex	4-20mA with Ex	Digital Display	d (mm)	n	Press. Rate
15	75	95	65	175	180	180	245	14	4	2.5 Mpa
20	80	105	75	185	190	190	255	14	4
25	100	115	85	200	195	195	260	14	4
32	140	140	100	210	215	215	275	18	4
40	140	150	110	195	220	220	285	18	4
50	150	165	125	230	235	235	295	18	4
65	170	185	145	255	260	260	325	18	4	1.6 Mpa
80	200	200	160	260	265	265	330	18	8
100	220	220	180	285	285	285	350	18	8
125	250	250	210	310	315	315	380	18	8
150	300	285	240	345	345	345	410	22	8
200	360	340	295	395	400	400	465	22	12

Як правильно встановити витратомір метилхлориду?

Монтажні положення
Турбінні витратоміри слід встановлювати на місці відповідно до наступних вимог:
Легке обслуговування/Відсутність вібрації/Відсутність електромагнітного інтерфейсу/Подалі від джерела тепла/Напрямок потоку
(Усі турбінні витратоміри SILVER призначені для вимірювання потоку лише в одному напрямку. Стрілка на корпусі вказує напрямок.)

Необхідна довжина прямих ділянок
Пристрої, що змінюють потік, такі як коліна, клапани та редуктори, можуть впливати на точність. Типову схему встановлення системи витратоміра див. на схемі 1.

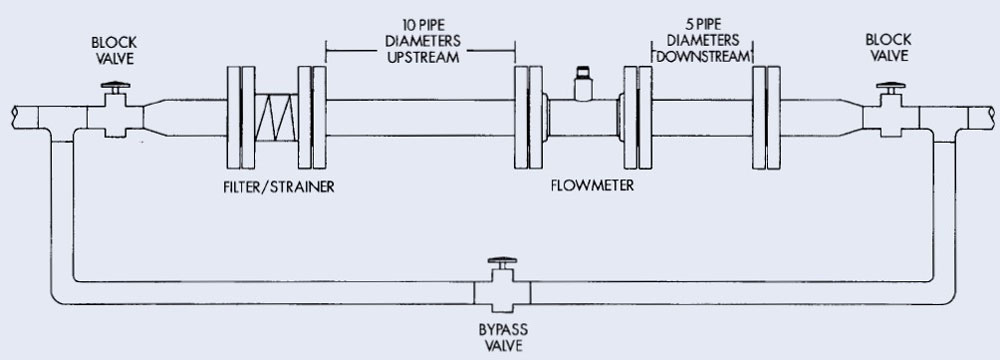

Typical Flow Meter System Installation

Рекомендовані вказівки наведено для підвищення точності та максимальної продуктивності. Вказані тут відстані є мінімальними вимогами; подвоїте їх для отримання бажаної довжини прямих труб.
Вище за течією: мінімальна довжина прямої труби має бути щонайменше в 10 разів більшою за внутрішній діаметр труби. Наприклад, для труби діаметром 50 мм безпосередньо вище за течією має бути 500 мм прямої труби. Бажана довжина прямої труби вище за течією становить 1000 мм.

Нижче за течією: мінімальна довжина прямої труби має бути щонайменше в 5 разів більшою за внутрішній діаметр труби. Наприклад, для труби діаметром 50 мм безпосередньо перед трубою має бути 250 мм прямої труби. Бажана довжина прямої труби перед трубою становить 500 мм.

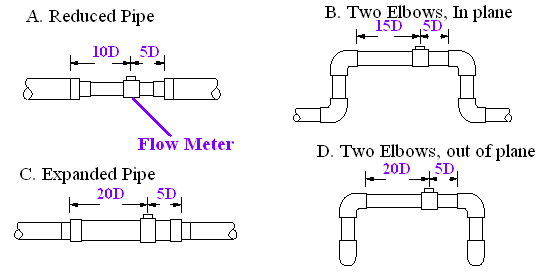

Див. діаграму 2 щодо вимог щодо довжини прямої труби за наявності змінного пристрою.
Number of Pipe Diameter

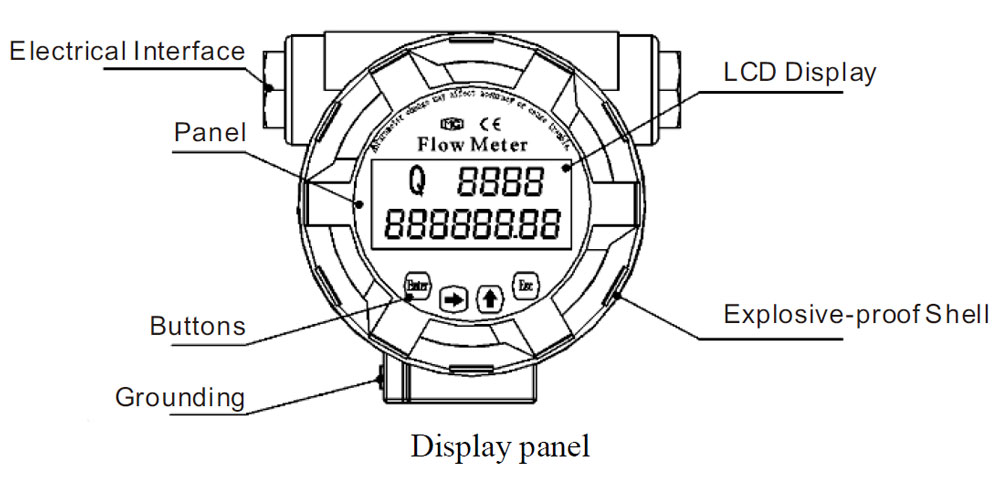

Як виглядає цифровий дисплей нашого турбінного витратоміра

silver instruments turbine flow meter digital display

Висновок

Для безпечного та ефективного вимірювання витрати метилхлориду рідинні турбінні витратоміри пропонують надійне та економічно ефективне рішення. Їх висока точність, довговічність та простота використання роблять їх економічним вибором для галузей промисловості, що працюють з цією критично важливою хімічною речовиною.
Потрібен витратомір метилхлориду? Зверніться до нас (SALES@SILVERINSTRUMENTS.COM) сьогодні за консультацією експерта!
