1-дюймовий кріогенний витратомір

1-дюймовий кріогенний витратомір

Related Products

  • Кріогенний витратомір

    Кріогенний витратомір

    Навіщо потрібен кріогенний витратомір? Наука в основному вивчає фізичні властивості речовин в умовах низьких температур, а іноді включає продукти, отримані при низьких температурах, та їх ...

  • Масовий витратомір рідкого азоту

    Масовий витратомір рідкого азоту

    Вступ до кріогенних витратомірів і вимірювання масової витрати рідкого азоту. Чому кріогенний витратомір необхідний для вимірювання масової витрати рідкого азоту? Галузь науки, яка зосереджується на...

Кріогенний витратомір діаметром 1 дюйм означає: витратомір розміром DN25 (один дюйм) для точного вимірювання середовища за наднизьких температур мінус 273 °C.

У галузі промислових вимірювань, коли температура різко падає до мінус 273 градусів Цельсія в надзвичайно холодних умовах, звичайні витратоміри часто безпорадні. Наприклад, рідинно-турбінний витратомір може вимірювати рідини лише за мінімальної температури -20 градусів Цельсія. У цей момент 1-дюймовий коріолісовий наднизькотемпературний витратомір став кращим інструментом для інженерів. Цей пристрій, який використовує передові принципи вимірювання, може підтримувати стабільну роботу в екстремальних умовах, коли більшість приладів замерзають.

Чому варто обрати принцип Коріоліса для вимірювання наднизькотемпературних середовищ?


Витратомір Коріоліса працює, вимірюючи силу Коріоліса, що генерується рідиною у вібруючій трубці, яка не залежить від температури рідини, що робить його ідеальним вибором для вимірювання наднизьких температур.

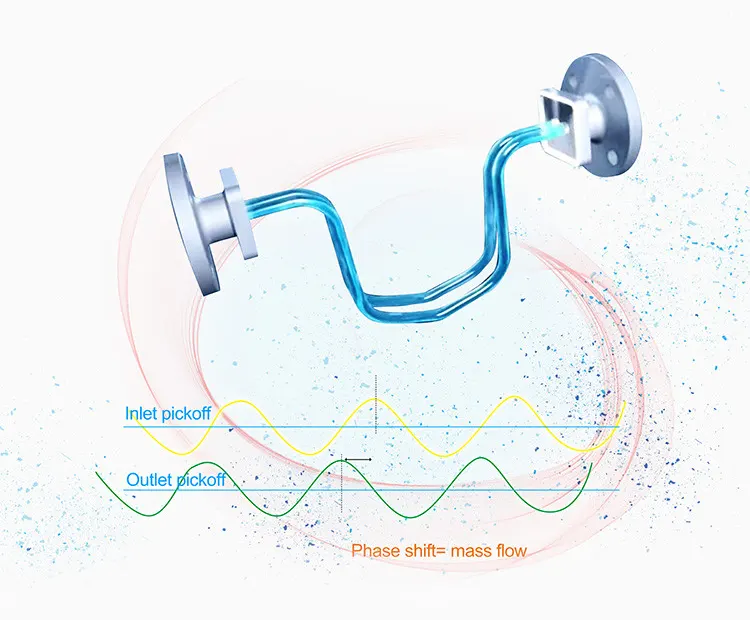

coriolis flowmeter working principle

Як працює кріогенний витратомір 1 дюйм

Коли рідкий азот, рідкий метан та інші середовища протікають через вібруючу вимірювальну трубку, ступінь деформації трубки пропорційний масовій витраті, тоді як частота вібрацій відображає густину рідини. Ця можливість подвійного вимірювання дозволяє коріолісовому витратоміру не тільки вимірювати витрату, але й одночасно контролювати густину та температуру середовища.

Для яких наднизькотемпературних середовищ потрібен цей спеціальний витратомір?

1-дюймовий коріолісовий наднизькотемпературний витратомір зазвичай використовується для вимірювання таких середовищ:

-Зріджений природний газ (ЗПГ): основним компонентом є рідкий метан (LCH4), температура якого становить приблизно -162 °C і використовується для зберігання та транспортування енергії.
-Рідкий метан (LCH4): -161,5 °C, використовується як чисте паливо та хімічна сировина
-Рідкий азот (LN2): -196 °C, використовується для заморожування харчових продуктів, медичного та промислового застосування
-Рідкий кисень (LOX): -183 °C, використовується в медичній та аерокосмічній галузях
-Рідкий аргон: -186 °C, захист від зварювання та лабораторне використання
-Рідкий вуглекислий газ: -78,5 °C, системи харчової промисловості та пожежогасіння
-Рідкий водень: -253 °C, дослідження аерокосмічного палива та нової енергетики

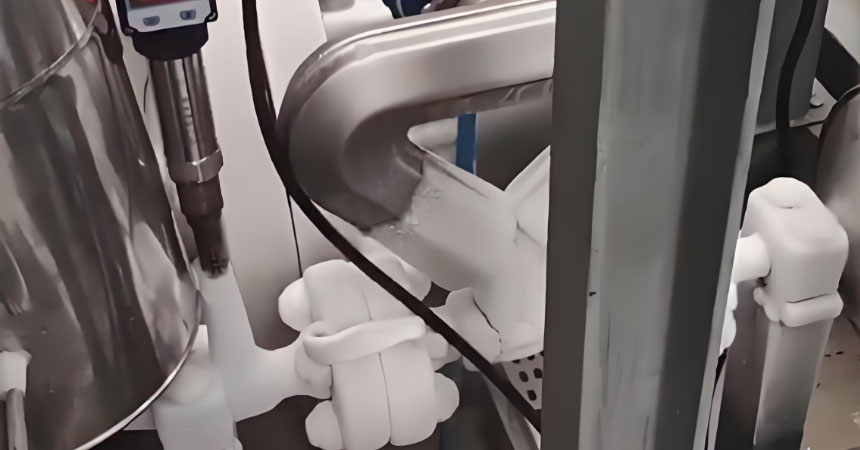

coriolis ultra low temperature flowmeter

Ці кріогенні середовища широко використовуються в таких галузях, як обладнання для розділення повітря, станції заправки СПГ, системи зберігання та транспортування метану, низькотемпературні лабораторії, виробництво напівпровідників, аерокосмічні паливні системи та спеціальні хімікати. Наприклад, на станціях заправки СПГ 1-дюймовий наднизькотемпературний витратомір може задовольнити потреби вимірювання витрати рідкого метану, не спричиняючи надмірних втрат тиску в трубопроводі.

Основні технічні параметри наднизькотемпературного витратоміра


Типовий 1-дюймовий коріолісовий наднизькотемпературний витратомір зазвичай має такі показники продуктивності:

- Діапазон витрат для коріолісового витратоміра DN25 (1 дюйм): 13 т/год, 7,96 фунт/с, 217 кг/хв,
- Діапазон температур: від -273°C до +450°C (спеціальна конструкція дозволяє досягати нижчих температур)
- Номінальний тиск: від ANSI 150# до 1500#, залежно від вимог застосування, може бути виготовлений у вигляді витратоміра високого тиску , такого як номінальний тиск 1000 psi, 10000 psi.
- Рівень точності: масова витрата ± 0,1%~0,5%, вимірювання густини ± 0,0005 г/см³
- Вибір матеріалу : основним матеріалом є нержавіюча сталь 316L, і для застосування з рідким метаном потрібна спеціальна герметизація. Також існують матеріали на вибір для матеріалу вологих частин датчиків наднизької температури 1 дюйм, такі як хастеллой, високонікелевий сплав, титановий сплав, танталовий матеріал тощо.
- Рівень захисту: зазвичай IP67, вибухозахищене виконання опціонально (особливо важливо для вимірювання метану), silverinstruments.com пропонує кріогенні рідини DN25, сертифіковані ATEX.
- Вихідний сигнал: 4-20 мА, імпульсний, MODBUS, HART, Profibuds-DP тощо
- Вимоги до живлення: 24 В постійного струму або 220 В змінного струму

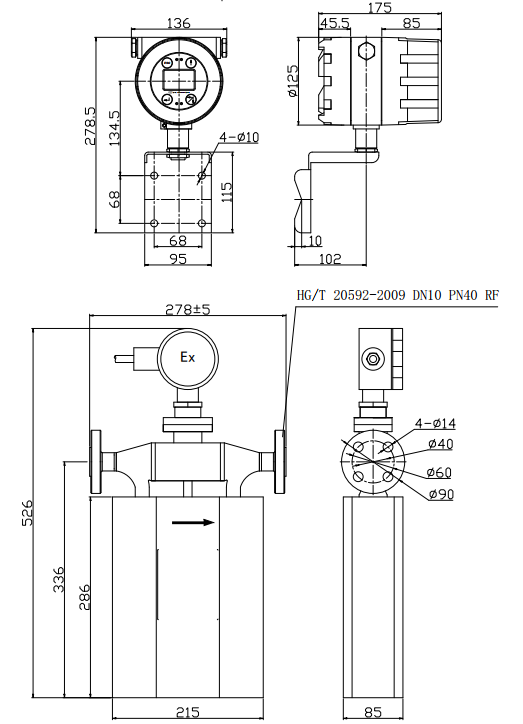

- Креслення для 1-дюймового наднизькотемпературного витратоміра

1 inch cryogenic flow meter dimensions
Розміри 1-дюймового кріогенного витратоміра

Варто зазначити, що моделі, що використовуються для вимірювання рідкого метану, приділяють особливу увагу вибухобезпечності (масовий витратомір із сертифікатом ATEX) та герметичності. Вимірювальна трубка матиме тонкостінну конструкцію для підвищення чутливості, а вся сенсорна частина матиме вакуумний ізоляційний шар для запобігання потраплянню зовнішнього тепла.

З розвитком чистої енергії та передових технологій попит на вимірювання витрати за наднизьких температур продовжує зростати. 1-дюймовий коріолісів витратомір для наднизьких температур стає стандартною конфігурацією в цих вимогливих застосуваннях завдяки своїй чудовій точності та надійності. Чи то забезпечення точної заправки рідким метановим паливом, чи то вимірювання рідкого кисневого палива для ракет, ці експерти з вимірювань, що «не бояться холоду», тихо відіграють ключову роль.
