4 основні технології вимірювання витрати нафти: Посібник 2025 року

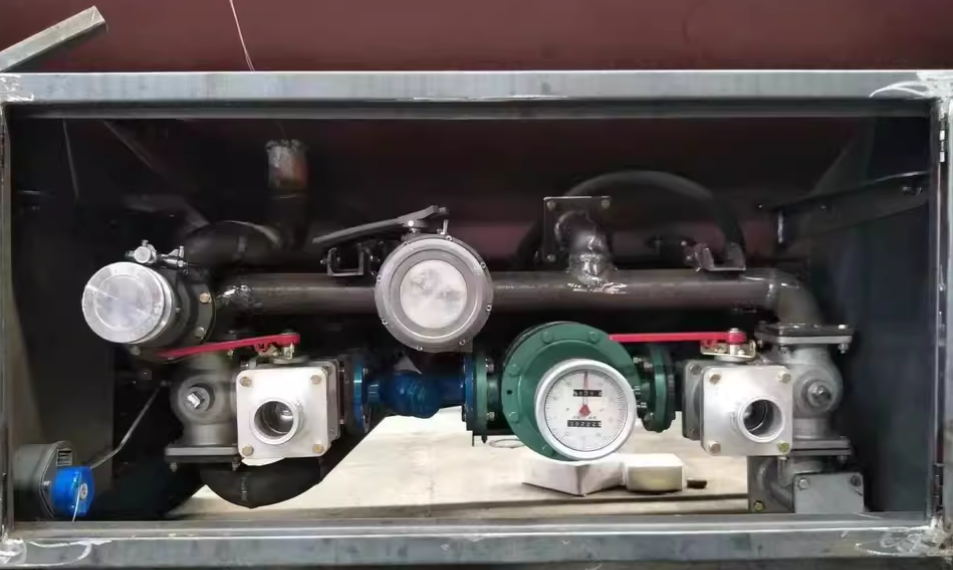

Важливість точного вимірювання витрати нафти

Точне вимірювання рівня оливи надає вам інформацію, необхідну для прийняття обґрунтованих фінансових та експлуатаційних рішень. Основні переваги полягають у наступному:

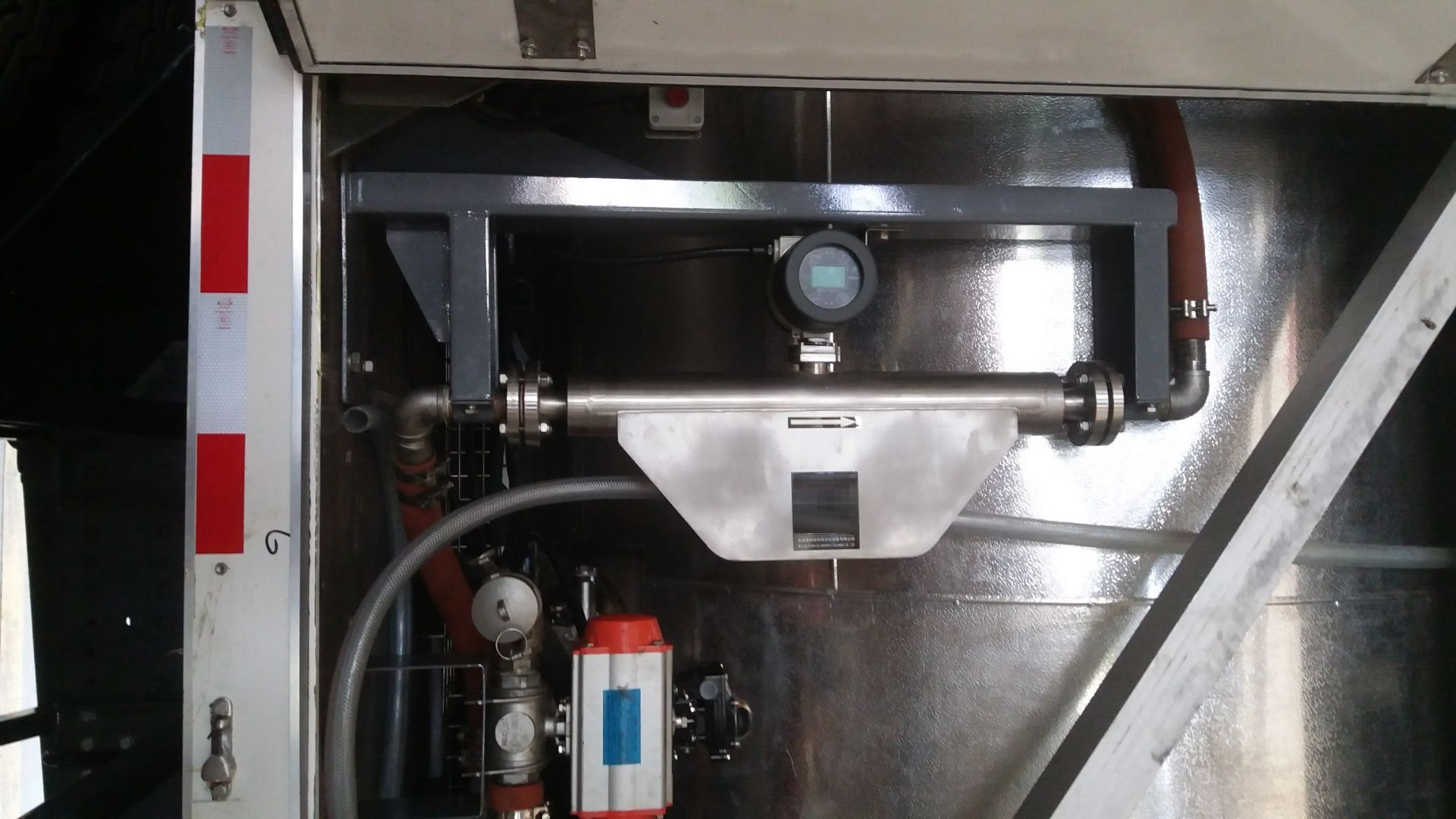

Витратомір для автоцистерн

• Управління витратами: Нафта та паливо є одними з найдорожчих експлуатаційних витрат для багатьох підприємств. Першим кроком до максимізації ефективності та скорочення витрат є точний моніторинг споживання мазуту в котлах або дизельного палива в генераторах.
• Передача відповідальності: Точність є договірною та фінансовою вимогою при купівлі та продажу нафтопродуктів, від великих нафтопроводів до місцевих заправок дизельним паливом. Неточний лічильник може призвести до значних фінансових збитків.
• Контроль процесу та ефективність: Точний контроль потоку має вирішальне значення в хімічній переробці та рафінуванні для управління співвідношеннями реакцій, максимізації продуктивності та гарантування якості продукції.
• Управління запасами: Точний рівень запасів у резервуарах для зберігання підтримується за допомогою надійних даних про потоки, що також допомагає виявляти можливі крадіжки або витоки та уникати дефіциту.

Основні рішення: об'ємне та масове вимірювання витрати нафти

Вибір того, що вимірювати: масу чи об'єм, є першим важливим фактором при виборі витратоміра нафти.

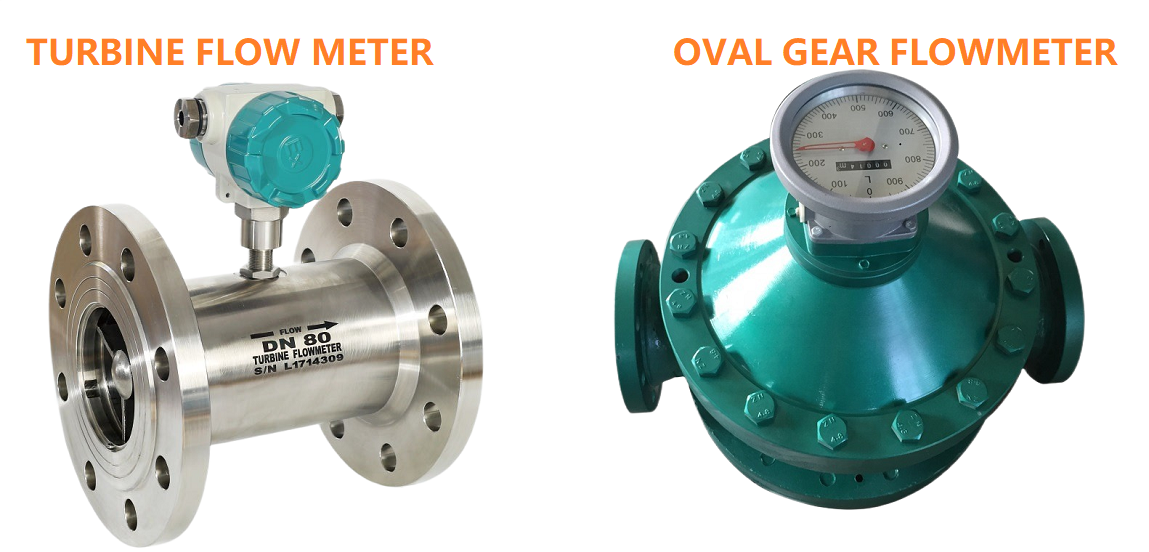

Об'єм нафти, що проходить через точку за заданий проміжок часу (наприклад, літри за хвилину, галони за хвилину), розраховується за допомогою вимірювання об'ємної витрати. До об'ємних технологій належать турбінні витратоміри (TUF) та витратоміри з овальною шестернею . Оскільки об'єм нафти розширюється при нагріванні та стискається при охолодженні, зміни властивостей рідини можуть впливати на точність цього простого та ефективного методу.

Маса нафти, що проходить через точку за заданий проміжок часу (наприклад, кілограми на годину, фунти на хвилину), визначається за допомогою вимірювання масової витрати. Маса вимірюється безпосередньо коріолісовими витратомірами. Оскільки маса рідини залишається постійною незалежно від температури, в'язкості чи тиску, цей підхід до вимірювання є суттєво точнішим для нафти. Пряме вимірювання маси є галузевим стандартом для високоцінних застосувань, таких як торгівля з передачею активів.

Ключові технології для вимірювання потоку нафти

Незважаючи на існування численних технологій, продуктивність та надійність трьох різних типів витратомірів зробили їх галузевим стандартом для переважної більшості застосувань у нафтовій галузі.

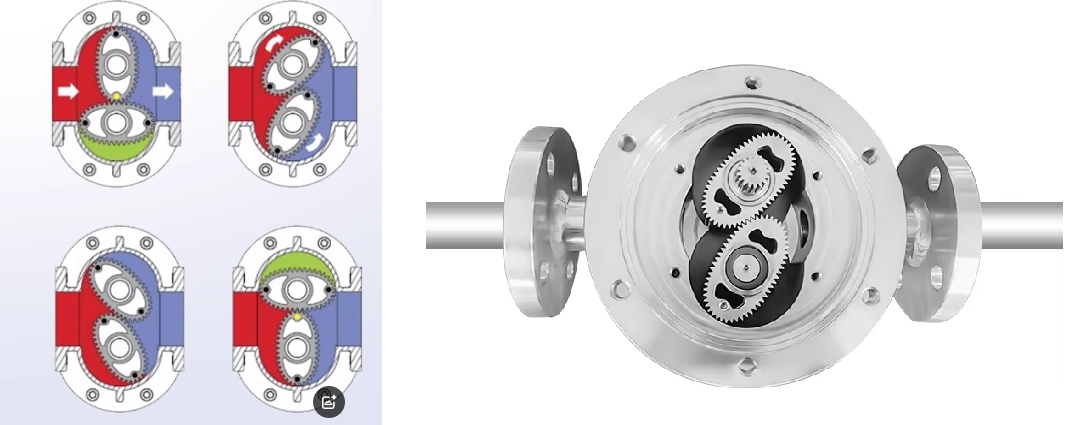

1. Витратоміри з овальною шестернею (об'ємні)

Надійними опорами об'ємного вимірювання нафти є лічильники з овальною шестернею. Вони надзвичайно точні та надійні, оскільки використовують дві взаємопов'язані шестерні для захоплення та пропускання точного, відомого об'єму рідини з кожним обертом.

• Принцип: об'ємний (витратомір з позитивним виміщенням або, як ми його називаємо, витратомір PD)
• Переваги: висока точність (зазвичай ±0,5%, опція 0,2%), практично нечутливість до коливань в'язкості, відсутність прямих трубопроводів для встановлення та робота без живлення для механічних версій ( механічний витратомір оливи ).

  Вступ до механічного вимірювача витрати оливи

• Недоліки: Рухомі частини можуть зношуватися з часом; якщо їх не фільтрувати, вони не підходять для олії, що містить тверді речовини або абразивні частинки.
• Найкраще для: Широкий спектр застосувань, від точного дозування мастильних та гідравлічних масел до вимірювання витрати дизельного масла в котлах та генераторах.

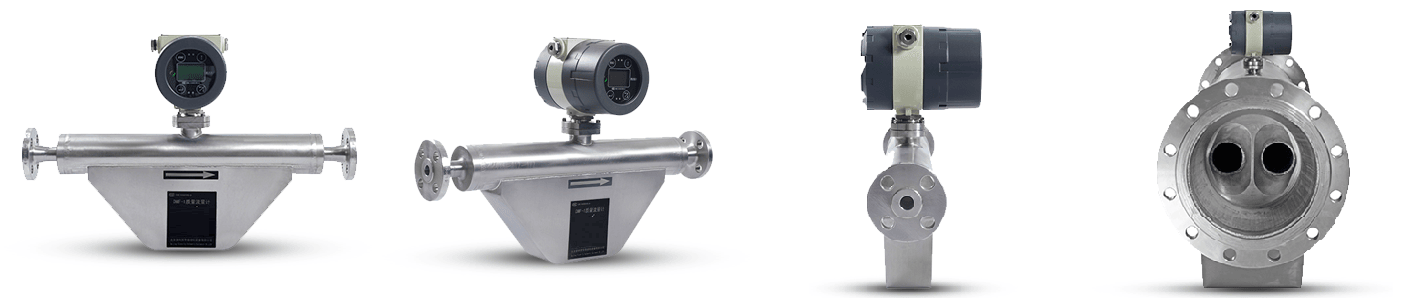

2. Масові витратоміри Коріоліса

Коріолісові лічильники є найкращим варіантом для застосувань, що вимагають максимальної точності (яка може досягати 0,1~0,2% високої точності). Вони є єдиною технологією вимірювання витрати, здатною безпосередньо вимірювати масову витрату.

• Принцип: Прямий масовий потік (ефект Коріоліса). Більше інформації про витратомір Коріоліса: [Що таке витратомір Коріоліса і як він працює?]
• Переваги: Максимальна точність (зазвичай ±0,1%), повна нечутливість до змін властивостей рідини, відсутність рухомих частин та можливість вимірювання температури та густини.
• Недоліки: Найвища початкова вартість і потенційне падіння тиску.
• Найкраще підходить для: вимірювання складних умов (наприклад, потоку нафти під високим тиском або високотемпературної нафти), нафти з частинками або нафти з високою в'язкістю, а також для передачі високоцінної сирої нафти та продуктів переробки. Для застосувань масового витратоміру мазуту, де точність має вирішальне значення, вони є галузевим стандартом.

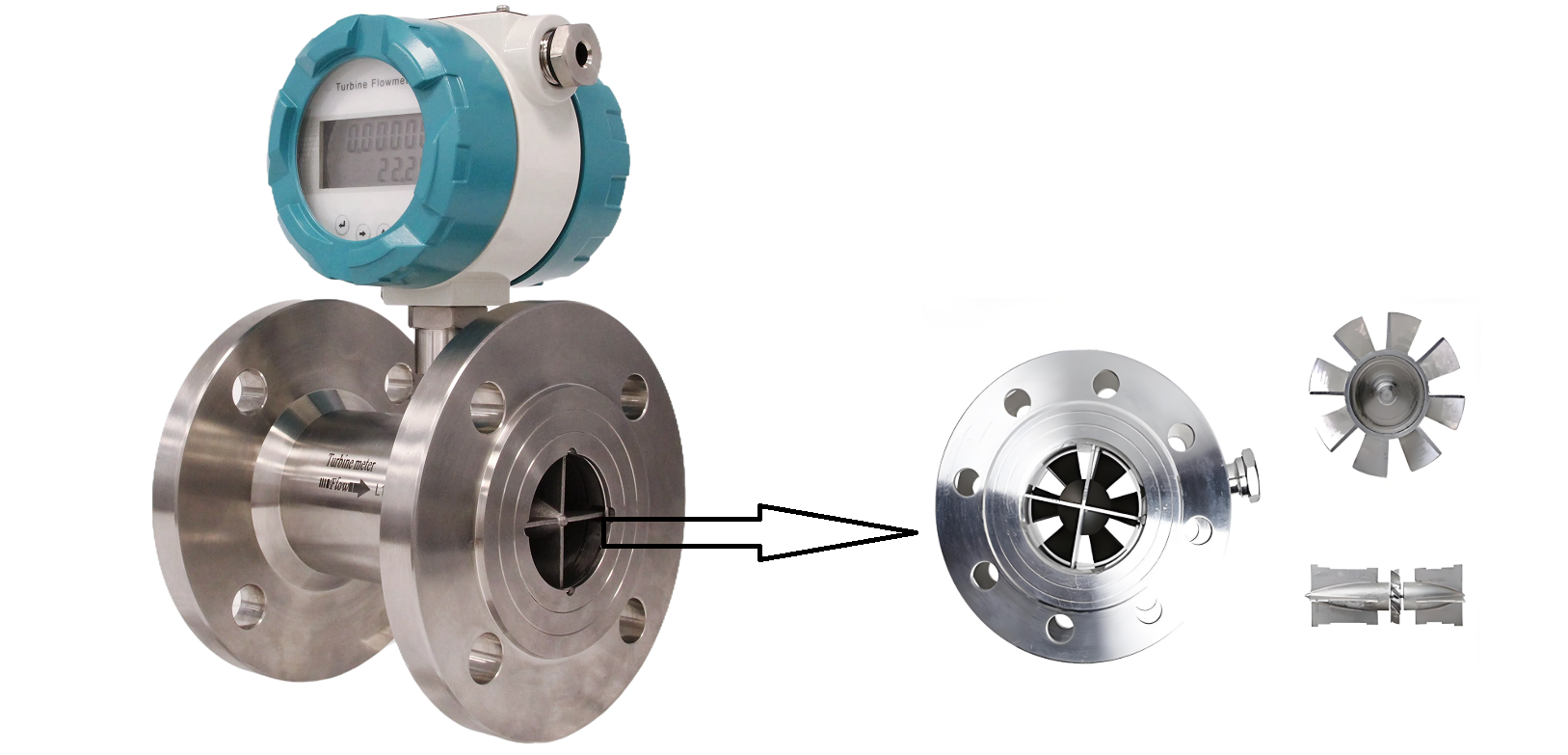

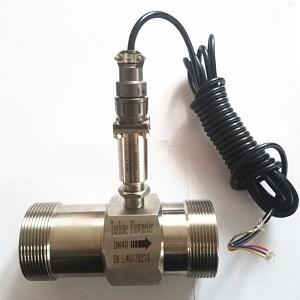

3. Витратоміри рідинних турбін

Чисті, рафіновані олії з низькою в'язкістю можна недорогим способом виміряти за допомогою турбінних витратомірів.

• Принцип: об'ємний (швидкісний)
• Переваги: Гарна точність за таку ціну, чудова повторюваність, компактний дизайн.
• Недоліки: Точність чутлива до змін в'язкості, вимагає чистих рідин (необхідні фільтри), а рухомі частини схильні до зносу.
• Найкраще підходить для: Вимірювання очищених, чистих продуктів, таких як низьков'язке дизельне паливо та бензин. Дізнайтеся про вимірювання витрати нафти за допомогою рідинного турбінного витратоміра, щоб зрозуміти його потенціал та обмеження.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low

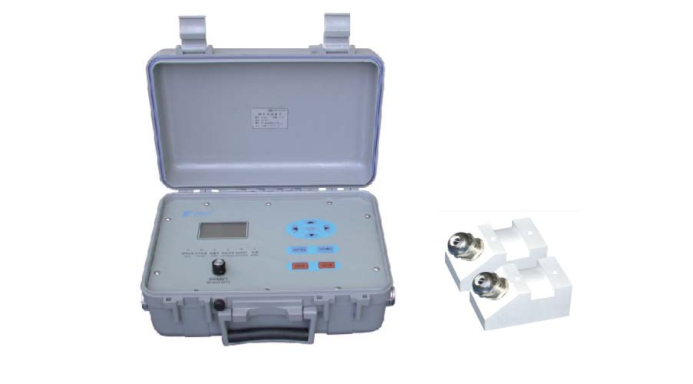

Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Вирішення конкретних проблем вимірювання нафти

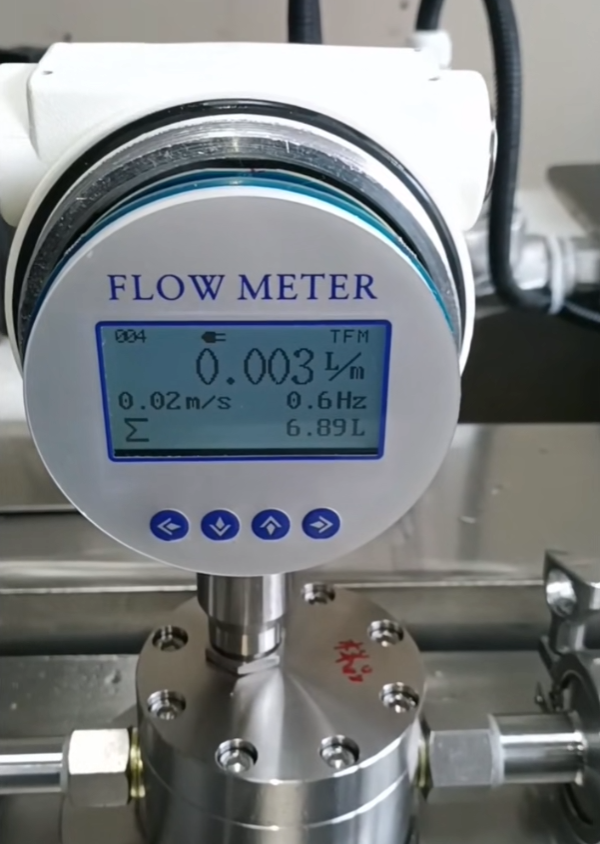

Вимірювання низьких швидкостей потоку нафти

Вимірювання малих кількостей має вирішальне значення для таких застосувань, як паливні лінії для малих пальників, випробувальні стенди для досліджень та розробок, а також впорскування паливних добавок. Мікропотокові конфігурації пропонуються як для технологій Коріоліса, так і для овальних шестерень. Ці спеціалізовані витратоміри оливи для низьких витрат розроблені для забезпечення високої точності при швидкостях потоку, які часто виражаються в мілілітрах за хвилину ( витратомір мл/хв для оливи). Навіть найменші кількості рідини можна точно відстежувати та контролювати, вибравши відповідний промисловий витратомір оливи для малих об'ємів .

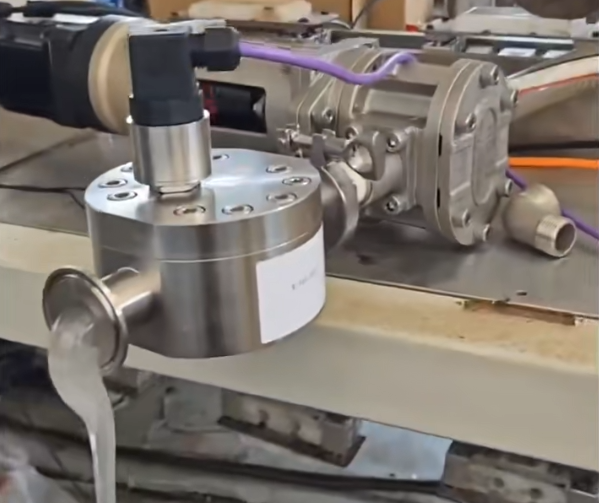

Робота з рідинами високої в'язкості

До надзвичайно в'язких речовин належать асфальт, важка сира нафта та деякі мастильні матеріали. Коріолісові витратоміри та об'ємні витратоміри чудово справляються з цією основною проблемою. Вони можуть точно вимірювати густі, повільно рухомі рідини там, де інші вимірювачі не можуть, оскільки їхні принципи вимірювання не базуються на постійному профілі потоку. Дивіться наш посібник з витратомірів високої в'язкості для більш детального огляду.

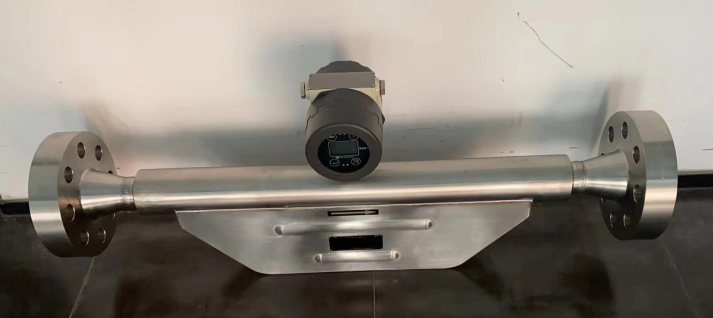

Робота під високим тиском

До застосувань, що працюють під екстремальним тиском, належать системи закачування на гирлі свердловин та гідравлічні системи. Механічна конструкція витратоміра має вирішальне значення в цих ситуаціях. Щоб гарантувати безпечну та надійну роботу, датчик витрати нафти високого тиску повинен бути обраний з відповідними номінальними тисками та міцними технологічними з'єднаннями (такими як фланці високого тиску або фітинги). Для цих складних умов ми спеціально розробили наші цифрові гідравлічні витратоміри нафти .

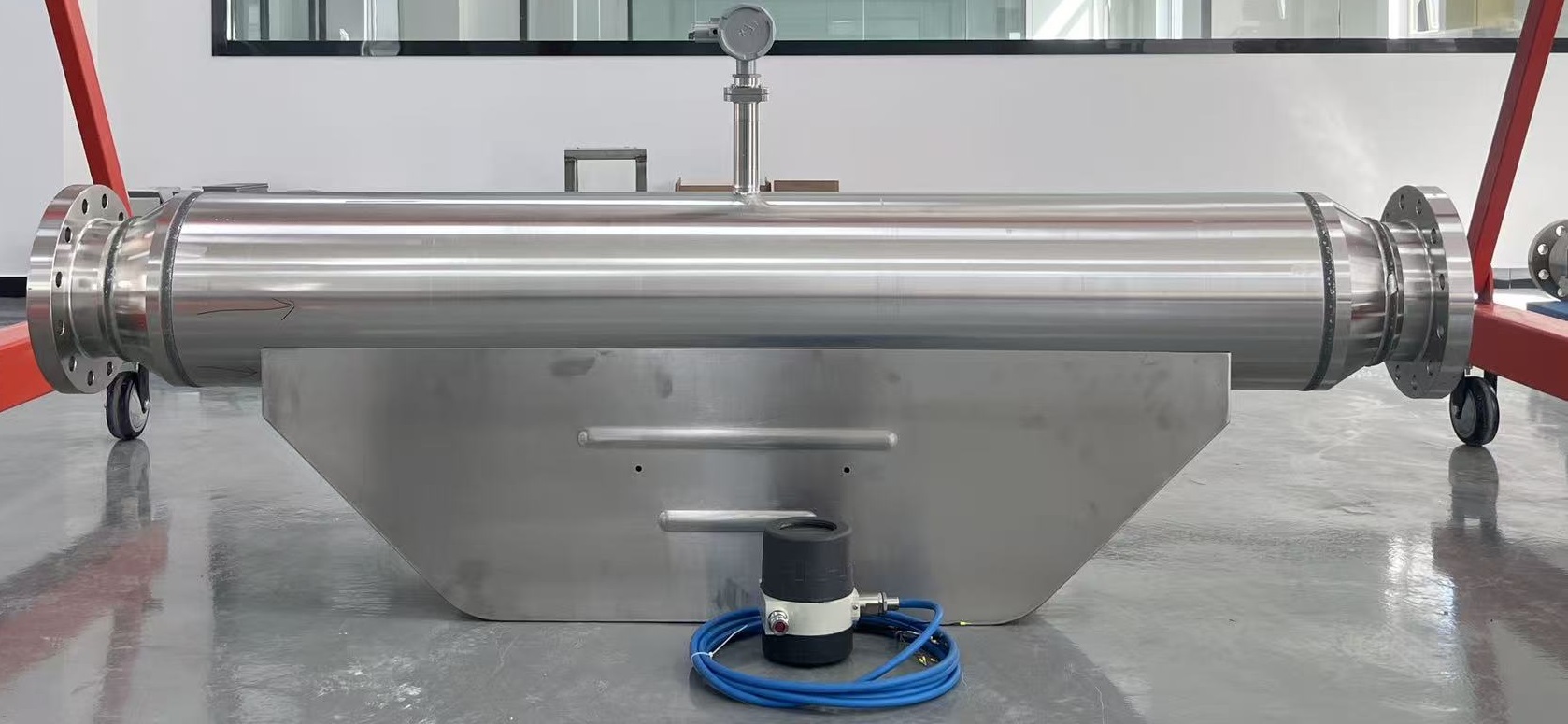

Управління високими температурами

Для вимірювання багатьох видів нафти, включаючи важке мазутне паливо, що подається в котел, або термомасляні матеріали в системах теплопередачі, потрібні високі температури. Щоб захистити електроніку масляного датчика та гарантувати, що матеріали масляного датчика можуть витримувати нагрівання, потрібні прилади з унікальною конструкцією. Відповідні матеріали та конфігурації, такі як дистанційно встановлені датчики або датчики з охолоджувальними пристроями, можна вибрати за допомогою докладного посібника з високотемпературних витратомірів .

Поводження зі шламами та домішками

Такі домішки, як пісок, вода та газ (багатофазний потік), часто зустрічаються в сирій нафті. Для механічних вимірювачів це дуже жорсткі умови. Масовий витратомір Коріоліса є єдиним надійним варіантом для вимірювання нефільтрованих або абразивних масел, оскільки він не має рухомих частин і має конструкцію без перешкод. Ефективна фільтрація вище по потоку має вирішальне значення для інших вимірювачів, таких як овальні шестерні або турбінні.

Застосування витратомірів нафти в різних галузях промисловості

Завжди є потреба вимірювати нафту. Ось декілька найтиповіших застосувань наших приладів.

Мазут та дизельне паливо

вимірювання витрати дизельного палива , одне з найпоширеніших видів палива, необхідне для котлів, автомобілів та генераторів. Особливо ефективні технології включають лічильники з овальною шестернею. Для простоти користувачі можуть обрати традиційні механічні витратоміри оливи або більш витончений цифрові витратоміри нафти з електронними виходами для інтеграції системи керування.

Сира нафта

Висока в'язкість сирої нафти, її домішки та висока вартість роблять її вимірювання складним завданням. Для комерційного зберігання перевага надається технології Коріоліса, і часто потрібні вимірювачі великого діаметра. Дивіться наші 4-дюймовий витратомір сирої нафти для конкретних прикладів.

Мастильні та гідравлічні оливи

Точний моніторинг трансмісійних та гідравлічних масел є важливим для обслуговування важкої техніки. Ці життєво важливі системи використовують наші витратоміри для контролю споживання та виявлення витоків. Дізнайтеся більше про наші витратомір трансмісійної оливи рішення.

Рослинні та харчові олії

Харчова промисловість потребує точного та гігієнічного вимірювання різних харчових олій. Ми пропонуємо індивідуальні рішення для різних видів, таких як цифрові витратоміри рослинної олії , Вимірювачі витрати пальмової олії , та метри для Соєва олія та арахісова олія .

Спеціалізовані промислові оливи

Спеціалізовані оливи зі спеціальними якостями використовуються в багатьох промислових процесах. Трансформаторна олива , олія для цвілі , і навіть складні рідини, такі як алкідна олія можна виміряти за допомогою наших індивідуальних рішень.

Висновок: Вибирайте з розумом

Вибір найкращого витратомір оливи вимагає ретельного розгляду через широкий спектр типів нафти та застосувань. Міцний овальний шестерний вимірювач краще працює з більш в'язкими чистими оливами за низької вартості, але дешевий та компактний турбінний вимірювач може бути ідеальним для чистого дизельного палива, реактивного палива, гасу . Лічильник Коріоліса є явним переможцем у застосуваннях, де точність має вирішальне значення, рідина абразивна, олива брудна, така як відпрацьована олива, або необхідне пряме вимірювання маси.

Наша спеціалізація в Silver Automation Instruments — це пропонування відповідного обладнання для вимірювання витрати для вашої конкретної проблеми. З нашого широкого асортименту лінійні витратоміри оливи , наша команда професіоналів може оцінити ваші технологічні дані та допомогти вам вибрати найкращий варіант. Для консультації зв’яжіться з нами прямо зараз.

Часті запитання (FAQ) про витратоміри оливи

1. Який найкращий витратомір для дизельного палива?
Для загального моніторингу та дозування дизельного палива, де паливо чисте, витратомір з овальною шестернею часто є найкращим вибором завдяки високій точності, надійності та відсутності потреби в прямих трубопроводах. Для простих застосувань турбінний вимірювач може бути більш економічно ефективним варіантом. Однак для застосувань, що потребують найвищої точності, таких як високоточне комерційне переміщення для виставлення рахунків, рекомендованим рішенням є масовий витратомір Коріоліса.

2. Чи можна використовувати об'ємний лічильник, якщо температура оливи змінюється?
Можна, але слід пам'ятати про потенційні неточності. Під час нагрівання олія розширюється (знижує щільність), тому літр гарячої олії має меншу масу, ніж літр холодної. Для некритичних застосувань це може бути прийнятним. Для точного вимірювання вам знадобиться або коріолісів масовий витратомір (який стійкий до цих змін), або об'ємний вимірювач у поєднанні з обчислювачем витрати, який використовує датчик температури для компенсації змін щільності.

3. Який витратомір слід використовувати для сирої нафти або нафти з твердими речовинами?
Для будь-якої нафти, що містить тверді речовини, абразиви або має багатофазний потік (наприклад, нефільтрована сира нафта), єдиним надійним варіантом є масовий витратомір Коріоліса. Його безперешкодна конструкція без рухомих частин означає, що нічого не може засмічуватися, заклинювати або зношуватися. Механічні вимірювачі, такі як овальні шестерні або турбінні, швидко виходять з ладу.

4. Чи завжди потрібні прямі трубопроводи для вимірювача витрати оливи?
Ні. Це критична перевага витратомірів з овальною шестернею та Коріолісових витратомірів — вони не потребують жодних прямих трубопроводів до або після вимірювача. Однак турбінний витратомір дуже чутливий до профілю потоку та для точності потребує довгої прямої трубопроводу (зазвичай 10 діаметрів вище за течією та 5 нижче за течією).

5. Яка різниця між механічним та цифровим витратоміром оливи?
Механічний витратомір оливи (зазвичай з овальною шестернею) використовує фізичний регістр для відображення загального потоку та не потребує зовнішнього живлення. Цифровий витратомір оливи використовує електронний датчик і передавач для забезпечення цифрового дисплея, а також електронні виходи (наприклад, 4-20 мА або імпульсні) або MODBUS RTU чи HART для підключення до систем керування (ПЛК), реєстраторів даних або віддалених дисплеїв.

6. Як виміряти дуже низькі швидкості потоку олії (наприклад, мл/хв)?
Для точного вимірювання дуже низьких витрат оливи, наприклад, під час впорскування паливних присадок або досліджень та розробок, слід використовувати мікровитратомір. Як мікровитратоміри з овальним зубчастим колесом, так і мікрокоріолісові масові витратоміри спеціально розроблені для цієї мети, забезпечуючи високу точність для цих складних застосувань. Додаткова інформація про витратомір оливи з низькою витратою: Витратоміри для низької витрати оливи

7. Який найкращий витратомір для високов'язкої оливи?
Як витратоміри з овальною шестернею, так і витратоміри Коріоліса чудово підходять для високов'язкої оливи. Якщо олива чиста, витратомір з овальною шестернею є високоточним та економічно ефективним вибором. Якщо олива містить тверді речовини, має надзвичайно високу в'язкість або потребує вимірювання маси, витратомір Коріоліса є найкращим рішенням.

8. Який витратомір нафти найкраще підходить для комерційного зберігання?
Для комерційного зберігання (виставлення рахунків), де точність є фінансовою та договірною вимогою, масовий витратомір Коріоліса є безперечним галузевим стандартом завдяки своїй високій точності та можливості прямого вимірювання маси. Однак для застосувань з обмеженим бюджетом, де олива чиста, високоточний витратомір з овальною шестернею також може бути підходящим варіантом.

9. Чи можна використовувати ультразвуковий витратомір для нафти?
Так, доплерівський ультразвуковий витратомір може бути хорошим неінвазивним варіантом, але до нього є ключова вимога: для роботи вимірювача олія повинна містити частинки або бульбашки газу. Він не підходить для чистих, рафінованих олій.

10. Який найекономічніший витратомір оливи?
Для чистих, низьков'язких масел, таких як дизельне паливо, рідинний турбінний витратомір, як правило, є найекономічнішим варіантом. Для більш в'язких або вимогливих застосувань, де вартість все ще є основним фактором, витратомір з овальним зубчастим колесом пропонує найкраще співвідношення ціни та продуктивності.
