Що таке витратомір Коріоліса і як він працює?

Вимірювання витрати різних рідин є невід'ємною частиною нафтогазової промисловості. Існує кілька типів пристроїв, які використовуються для цієї мети, і витратомір Коріоліса є одним з них. За останні роки він набув популярності як інструмент для вимірювання витрати рідин і газів серед виробників і користувачів нафтогазових контейнерів, а також є чудовим варіантом для використання як витратомір рідин з високою в'язкістю .

Коріолісові витратоміри мають вищу початкову вартість встановлення порівняно з іншими типами витратомірів. Однак такі фактори, як точність і швидкість вимірювання, здатність фіксувати показники маси, а не лише об'єму, та подальші нижчі витрати на обслуговування, говорять на їхню користь.

Що таке витратомір Коріоліса?

Також відомий як масовий витратомір або інерційний витратомір, цей пристрій працює за принципом інерції, що виникає в рідині під час протікання через коливальну трубку. Ця сила інерції призводить до скручування трубки пропорційно масовій витраті. Ступінь цього скручування або спотворення фіксується датчиками в пристрої, і на виході видається лінійний сигнал потоку.

Робота витратоміра Коріоліса

Раніші конструкції витратомірів Коріоліса складалися з однієї трубки кривої форми. Однак через тонкість стінки цієї трубки виникали проблеми з вібрацією. У сучасних моделях цю проблему було усунено шляхом використання двох трубок, що призводить до товстішої стінки. Крім того, модифікована конструкція потребує менше енергії, але водночас є високою довговічністю. На ринку доступні трубки кількох форм і стилів, кожна з яких підходить для певних застосувань. Усі вони є високоточними та не потребують особливого обслуговування.
У цій конструкції трубки вібрують у протилежних напрямках за допомогою магнітних котушок, встановлених на вхідній та вихідній секціях обох трубок. Ці вузли магнітних котушок функціонують як датчики. Коли ці магніти генерують магнітне поле, котушки, проходячи через нього, створюють синусоїди. У стані холостого ходу, коли рідина не протікає через трубки, вхідна та вихідна синусоїди знаходяться у фазі.
А коли є потік рідини, трубки скручуються, що викликає фазовий зсув синусоїд. Це скручування пропорційне масі рідини, що протікає, і датчики фіксують цей показник фазового зсуву. Фазовий зсув дорівнює різниці в часі між синусоїдами, і цей показник дає масову витрату.

Переваги витратоміра Коріоліса

Існує ряд переваг коріолісового витратоміра над іншими типами витратомірів. Деякі з них перелічені нижче.

✅ Найважливішою особливістю цього типу витратоміра є те, що він є найточнішим з усіх доступних витратомірів. Ці витратоміри не потребують особливого обслуговування, оскільки не мають рухомих частин, які можуть спричинити знос.
✅ Вони також рідко потребують калібрування. Оскільки вони вимірюють масову витрату, а не лише об'єм рідин, вони підходять для вимірювання витрати матеріалів, які продаються за вагою, а не за об'ємом. А в нафтогазовій промисловості вартість таких продуктів, як нафта, вимірюється в одиницях нагріву (наприклад, BTU), що робить витратомір Коріоліса найкращим пристроєм для розрахунку витрати таких матеріалів.

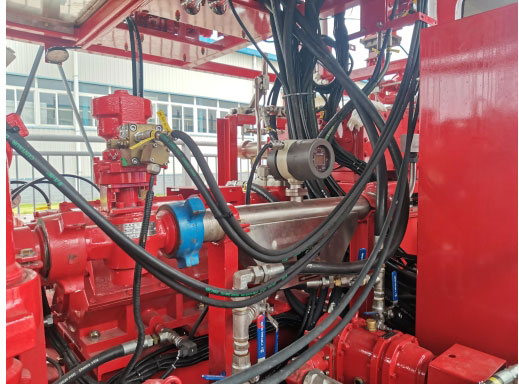

✅ Масовий витратомір забезпечує точні вимірювання рідин і не залежить від змін температури, тиску, швидкості потоку. Це робить його чудовим для вимірювання витрати газів, які більш схильні до впливу вищезгаданих змін. Саме з цієї причини витратоміри Коріоліса здобули популярність у нафтогазовій промисловості.

Хочете дізнатися, чим відрізняються витратоміри Коріоліса від інших типів? >>
[ Коріоліс проти магнітного витратоміра ]
[ Тепломірник маси проти коріолісового вимірювача ]

Де використовувати витратомір Коріоліса?

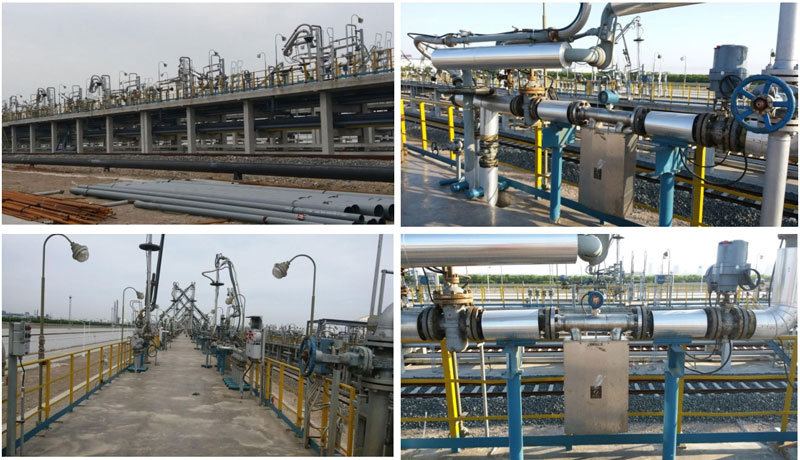

Коріолісів витратомір широко використовується в галузях промисловості, що потребують високоточного вимірювання витрати, таких як нафта і газ, нафтохімічна промисловість, харчова промисловість та виробництво напоїв, фармацевтика та водоочищення. Він чудово підходить для застосувань, пов'язаних з рідинами високої в'язкості, агресивними речовинами та багатопараметричними вимірюваннями (масова витрата, густина, температура, в'язкість).
