Трансформаторна олива, критично важливе ізолююче та охолоджувальне середовище в електрообладнанні, потребує точного контролю потоку для забезпечення безпеки експлуатації та енергоефективності. Витратоміри з овальною шестернею , це різновид об'ємного витратоміра (витратомір PD), відомі своєю високою точністю та довговічністю, чудово підходять для вимірювання різних видів оливи, таких як дизельне паливо, сира нафта, гас, рослинна олія, об'ємний потік трансформаторної оливи. У цій статті розглядаються принципи роботи датчиків потоку з овальною шестернею, технічні характеристики, критерії вибору та галузеве застосування.
Як працюють витратоміри з овальною шестернею

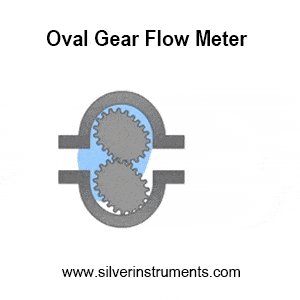

Овальні витратоміри використовують дві обертові овальні шестерні для вимірювання об'єму рідини. Трансформаторна олива протікає через лічильник під дією різниці тисків, створюючи "серпоподібні камери", які циклічно заповнюються та спорожняються. Обертання шестерень розраховує сукупний потік і генерує сигнали потоку в режимі реального часу.
Ця механічна конструкція не потребує електроніки, що робить її ідеальною для вибухонебезпечних середовищ або середовищ з високим рівнем електромагнітних перешкод. Завдяки чудовій продуктивності захисту від перешкод,
механічні витратоміри часто користуються перевагою серед споживачів. Вони також не залежать від в'язкості, що забезпечує стабільну роботу трансформаторної оливи (зазвичай 10–50 мПа·с). Витратоміри рідинних турбін часто використовуються для вимірювання тиску оливи, але витратоміри рідинних турбін можуть вимірювати лише оливи з низькою в'язкістю, такі як дизельне паливо, риб'ячий жир, арахісова олія, харчова олія тощо. Іноді в'язкість транспортної оливи відносно висока, і вимірювальний ефект рідинної турбіни не є добрим.
Основні переваги вимірювання трансформаторної оливи
- Висока точність і повторюваність
Точність до ±0,5% (деякі моделі ±0,2%), що відповідає суворим промисловим та торговим стандартам. Об'ємний витратомір – це традиційний високоточний витратомір, який широко використовується багатьма людьми.
Температура: від -30°C до +200°C, підходить для холодного запуску та вимірювання витрати оливи за високих температур.
Тиск: Витримує 1,6–6,3 МПа, ідеально підходить для трубопроводів трансформаторного масла високого тиску.
Конструкція з нержавіючої сталі або чавуну стійка до кислотних домішок у трансформаторній оливі.
- Низькі витрати на обслуговування та довговічність
Овальний шестерний витратомір має просту механічну конструкцію та міцну конструкцію. Належна фільтрація запобігає пошкодженню сміттям, забезпечуючи довгострокову надійність овального шестерного датчика витрати з низькими експлуатаційними витратами.
Керівництво з вибору та встановлення витратоміра трансформаторної оливи
1. Критичні параметри
- Діапазон в'язкості: Забезпечте сумісність з трансформаторною олією (наприклад, 0,6–200 мПа·с). Еліптичний зубчастий витратомір може вимірювати витрату оливи до 2000 сП, але якщо вона перевищує 200 сП, він належить до витратомірів високої в'язкості (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) і потребує консультації та придбання на silverinstrruents.com.
- Варіанти виходу: механічний витратомір або Silver Automation Instruments може виготовити цифровий витратомір з овальною шестернею з імпульсним сигналом, сигналом 4–20 мА або RS485 для системної інтеграції.
- Матеріал: вуглецева сталь, чавун або нержавіюча сталь (наприклад, 304SS) для неагресивної олії або агресивної рідини.
- Розмір витратоміра трансформаторної оливи: Ми пропонуємо витратоміри трансформаторної оливи розмірами від 2 мм до 8 дюймів (від DN2 до DN200).
Нижче наведено довідкову таблицю для діапазону витрат овального зубчастого вимірювача для трансформаторної оливи
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|
Якщо у вас нижчий діапазон витрати, ніж зазначено у таблиці вище, звертайтеся до silverinstruments.com, у нас є

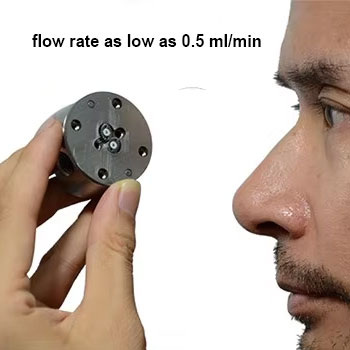

невеликий витратомір для вимірювання оливи . Мінімальна витрата, яку ми можемо виявити, сягає 0,5 мл/хв.
2. Поради щодо встановлення
- Встановлюйте горизонтально, а дисплей – вертикально, щоб мінімізувати похибки.
- Встановіть фільтри вище по потоку, щоб блокувати сміття.
- Додайте повітроуловлювачі, щоб запобігти утворенню бульбашок.

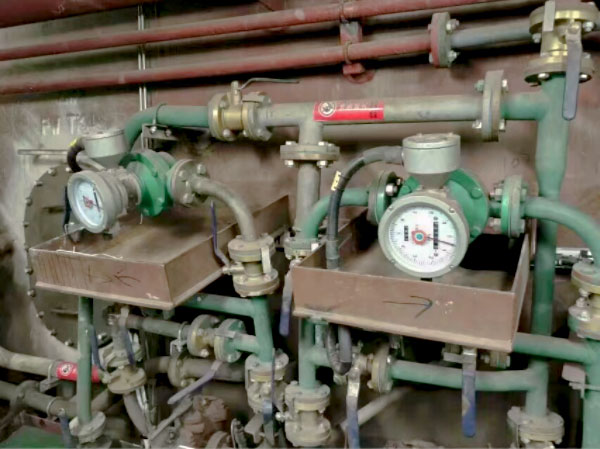

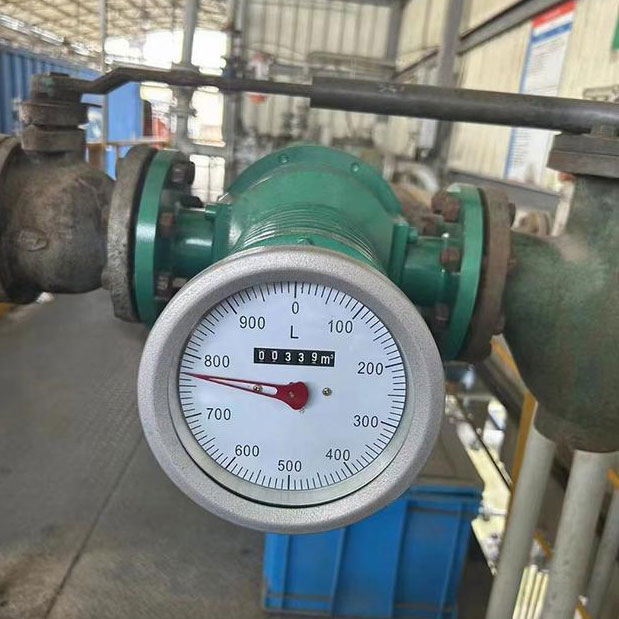

Нижче наведено типову установку витратоміра трансформаторної оливи
4. Галузеве застосування
- Моніторинг заповнення та циркуляції оливи: забезпечує ефективну роботу системи охолодження.
- Торговельне зберігання: Високоточне вимірювання відповідає стандартам API/OIML.
- Прогнозне обслуговування: Виявляє витоки або засмічення через аномалії потоку.
5. Порівняння з іншими технологіями
-Немає вимог до прямих труб: Гнучкий монтаж у тісних просторах.
-Економічна ефективність: Менше обслуговування порівняно зі складними електронними лічильниками.
-Механічні або цифрові варіанти. Незалежно від того, чи потрібен вам механічний витратомір трансформаторної оливи, чи цифрові витратоміри оливи, silverinstruments.com має рішення для всіх.
-Високоточний витратомір. Ви можете отримати високоточне вимірювання витрати 0,2~0,5%.

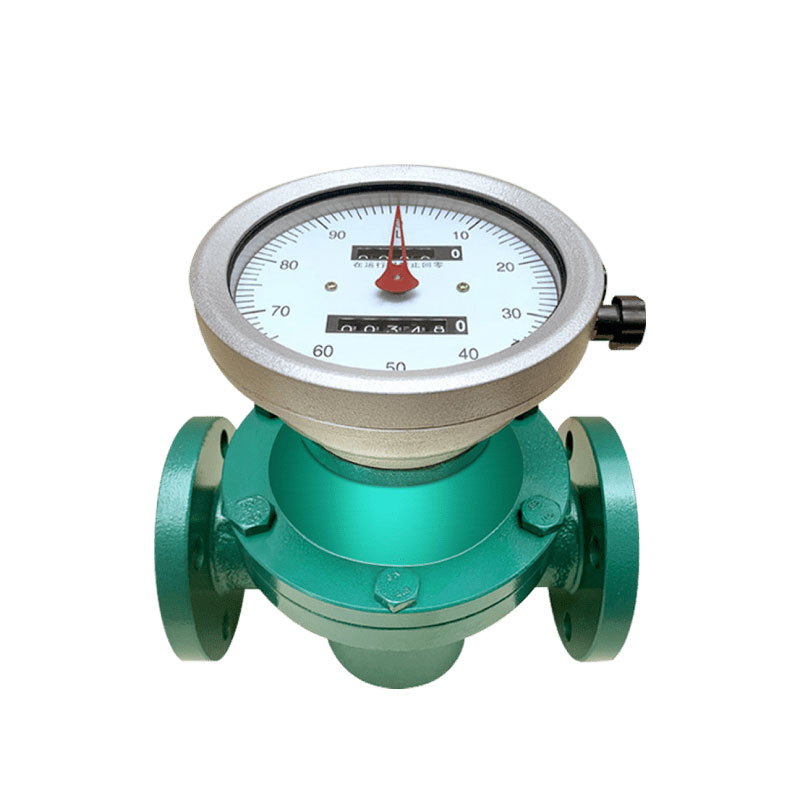

Витратомір з овальною шестернею для вимірювання потоку трансформаторної оливи з імпульсним виходом
Овальні шестерні витратомірів ідеально підходять для вимірювання витрати трансформаторної оливи завдяки своїй точності, адаптивності та надійності. Правильний вибір (відповідність властивостей оливи та умов експлуатації) та встановлення забезпечують надійну роботу. Для енергетичних систем вони підвищують експлуатаційну ефективність, одночасно зменшуючи втрати енергії та витрати. Зверніться до
silverinstruments.com , щоб отримати низьку ціну та відповідні витратоміри оливи.
