Витратомір овальної передачі

Принцип роботи овального шестеренного витратоміра

Овальний шестеренний витратомір працює за простим механічним принципом, коли рідина штовхає колесо. Цей принцип вперше був продемонстрований під час використання водяних коліс для помелу зерна.

Базова конструкція включає дві овальні шестерні із зачепленими зубами, одна з яких має магніт у міцному корпусі. Рідина надходить у камеру, обертає шестерні та виходить з неї. Точно виготовлені шестерні обертаються на підшипниках, а магніт стійкий до хімічних пошкоджень.

Рідина заповнює простір між зубцями шестерень та стінкою корпусу. Капілярна дія забезпечує герметичність, завдяки чому об’єм рідини завжди точний і стабільний. Кожна камера циклічно заповнюється та спорожнюється – позитивне витіснення.

Кожен оберт шестерень відповідає одному й тому ж об’єму рідини. Датчик ззовні камери фіксує імпульс від магніту, підраховуючи кількість обертів. Кількість обертів визначає об’єм рідини, що проходить через витратомір. Бажаєте дізнатися більше про принцип роботи овального шестеренного витратоміра? натисніть тут

Особливості овального шестеренного витратоміра

✔ Ідеальний вибір як витратомір для рідин високої в’язкості
✔ Висока точність: 0.5% або опція 0.2%
✔ Витратомір у мл/хв доступний як опція, підходить для малих витрат
✔ Може бути виготовлений як механічний витратомір або з виходом імпульсу чи 4-20 мА
✔ Доступні різні матеріали: чавун, вуглецева сталь, нержавіюча сталь 304 або 316L
✔ Не потребує прямої ділянки труби при монтажі
✔ Розмір сенсора від DN 2 до DN200 (8 дюймів)
✔ Дешевий витратомір для нафти та олив: важке паливо, дизель, мастильні оливи, пальмова олія, їстівна олія тощо
✔ Механічний витратомір для олив
✔ Кожен витратомір ретельно калібрується для відповідності стандартам точності.  більше інформації: [ ЗРАЗОК ЗАВОДСЬКОГО ЗВІТУ КАЛІБРУВАННЯ ОВАЛЬНОГО ВИТРАТОМІРА]

Ціна овального шестеренного витратоміра

Розмір витратоміра (DN2 ~DN200), чим більший розмір, тим вища ціна.
Матеріал корпусу: чавун, сталь, нержавіюча сталь 304 або 316 – від цього також залежить ціна.
Функції також впливають на вартість.

• a. Механічний або електронний цифровий витратомір із передавачем

• b. Цифровий овальний витратомір з виходами: 4~20мА, HART, імпульс або RS485

• c. Високов’язкісний або високотемпературний тип

• d. Високий тиск чи стандартний


Проте Silver Automation Instruments постачає доступні та недорогі витратоміри від надійних виробників овальних шестеренних витратомірів із швидкою доставкою.

Застосування овальних шестеренних витратомірів

У паливній та нафтовій промисловості овальні витратоміри є найкращим варіантом для точного вимірювання об’єму промислових рідин. Ці витратоміри позитивного витіснення, створені для довготривалої роботи, ідеально підходять для обліку палива (бензин, дизель, паливні оливи) з механічним чи цифровим дисплеєм. Завдяки міцній конструкції вони надійно працюють навіть із важким паливом і дизелем за високих температур і тиску. Також вони незамінні в хімічній промисловості для вимірювання високов’язких рідин, як-от мастила, патока чи смоли. Овальні витратоміри забезпечують повторювані та високоточні результати для оптимізації процесів і контролю якості.

Дізнайтеся більше про наші рішення з вимірювання витрати:
[ Механічний дизельний витратомір ]
[ Цифровий дизельний витратомір ]
[ Витратомір позитивного витіснення для палива та олив]
[ Вбудовані витратоміри для палива]
[ Високов’язкісний овальний витратомір]
[Витратомір для мастила]

Основні типи та матеріали витратоміра LC і їх застосування

LC-A: Чавунний овальний витратомір – для рідин високої в’язкості або середовищ, що не є агресивними до чавуну (нафта, гас, дизель, мастильні оливи, парафін, бітум, гідравлічні оливи тощо).

LC-E: Сталевий овальний витратомір – для слабокорозійних рідин під високим тиском (нафта, анілін, дизель, гас, мастила, гідравлічні оливи, бітум).

LC-B, C: Нержавіючий овальний витратомір – для сильно корозійних рідин (кислоти, луги, органічні хімікати). Також підходить для води, аміаку, соди, оцтової кислоти, етанолу, сірчаної кислоти, фруктових соків, олії, молока, пива, LPG.


Oval debimetreler yapım olarak basittir, ancak boyut ve malzeme kullanımı açısından çok yönlüdür; sıvıları doğru, tutarlı bir şekilde ölçer ve yıllarca bakım gerektirmeden çalışır.

İlgili makale: Oval dişli debimetre avantajları ve dezavantajları

Sıfırlanabilir ve sıfırlanamaz mekanik debimetreler

Farklı türde ekran seçimi nasıl yapılır? Mekanik kadranlı debimetre mi yoksa sıfırlanabilir toplam debimetre mi yoksa darbe ya da analog çıkışlı PD debimetre mi istiyorsunuz?

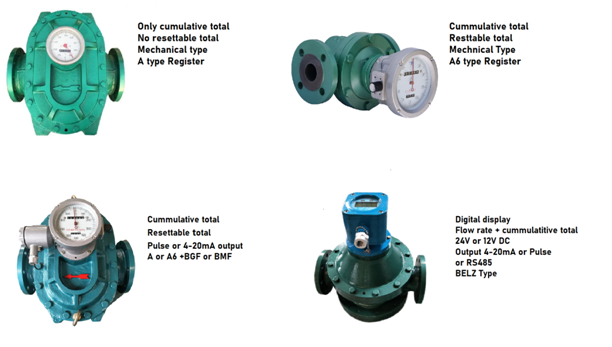

Aşağıdaki resim, sıfırlanabilir ve sıfırlanamaz debimetre farkını gösterir.

Oval Dişli Debimetre Kurulumu ve Kullanımı

Oval dişli debimetrenizin yüksek doğruluğu, ancak doğru kurulum ile sağlanabilir. Bu pozitif deplasman debimetresinin başlıca avantajlarından biri, düz boru hattına gerek olmadan hem dikey hem yatay boru hatlarına kurulabilmesidir; bu, sınırlı alanlar için mükemmeldir. Kurulumdan önce boru hattının temiz olduğundan emin olun. Debimetrenin yukarısına, hassas dişlileri katı partiküllerden korumak için genellikle 100 mesh veya daha ince bir filtre takılmalıdır; katı partiküller en yaygın hasar kaynağıdır.

Oval dişli debimetre, akışı ölçmek için dişlilerin hassas şekilde birleşmesine dayanır; bu nedenle askıda katı madde, aşındırıcı parçacıklar veya yüksek miktarda kir içeren sıvılar için uygun değildir. Bu tür kirleticiler dişlilerin aşınmasına veya sıkışmasına neden olabilir, ölçümlerde hataya ve cihaz hasarına yol açabilir. Sıvının debimetreye girmeden önce filtrelenmiş ve temiz olduğundan emin olun. Daha fazla bilgi için tıklayın: Oval Dişli Debimetre Çalışma Prensibi

Oval dişli debimetrelerde doğru ölçüm için hava giderici ve filtre kullanımı esastır. Bunlar, sıvı debimetreye girmeden önce içerdiği hava ve katı partikülleri giderir, böylece dişli hasarı ve ölçüm hataları önlenir. Ürün bilgisi: [ Hava giderici ve filtre ]
Kurulum sonrası, güç kaynağı bağlantısını talimatlara göre yapın. Eğer model darbe çıkışı sağlıyorsa sinyal kablosunu PLC veya ekrana bağlayın. Debimetre kullanımı kolaydır; güç verildiği anda akışı ölçmeye başlar. Toplam hacim ve anlık akış hızı yerel ekranda gösterilir.
İlgili makale: [Oval dişli debimetre nasıl kurulur ve kullanılır?]

Doğru Oval Dişli Debimetre Seçimi

Doğru debimetre seçimi, doğru, verimli ve güvenli operasyonlar için kritik öneme sahiptir. Oval dişli debimetreler, özellikle viskoz sıvılar (yağlar, yakıtlar ve kimyasallar) ölçümünde üstün doğruluk ve güvenilirlik sunar. Dönen dişliler arasında sıvıyı hapseden hacimsel ölçüm yapmaları nedeniyle sıvı özelliklerindeki değişiklikler ölçüm hassasiyetini büyük ölçüde etkilemez.

Ancak, birçok seçenek mevcut olduğunda en uygununu seçmek zor olabilir. Bu kritik kararı kolaylaştırmak için dört adımlı basit bir rehber geliştirdik. Rehberimiz, sıvınızın özelliklerinin analizinden (viskozite ve kimyasal uyumluluk), sistemin akış hızının belirlenmesine, doğru ekranın seçilmesine ve gerekli sertifikaların tespitine kadar tüm süreci kapsar.

Seçim rehberi: [Doğru Oval Dişli Debimetreyi Seçmek: Basit Rehber]
