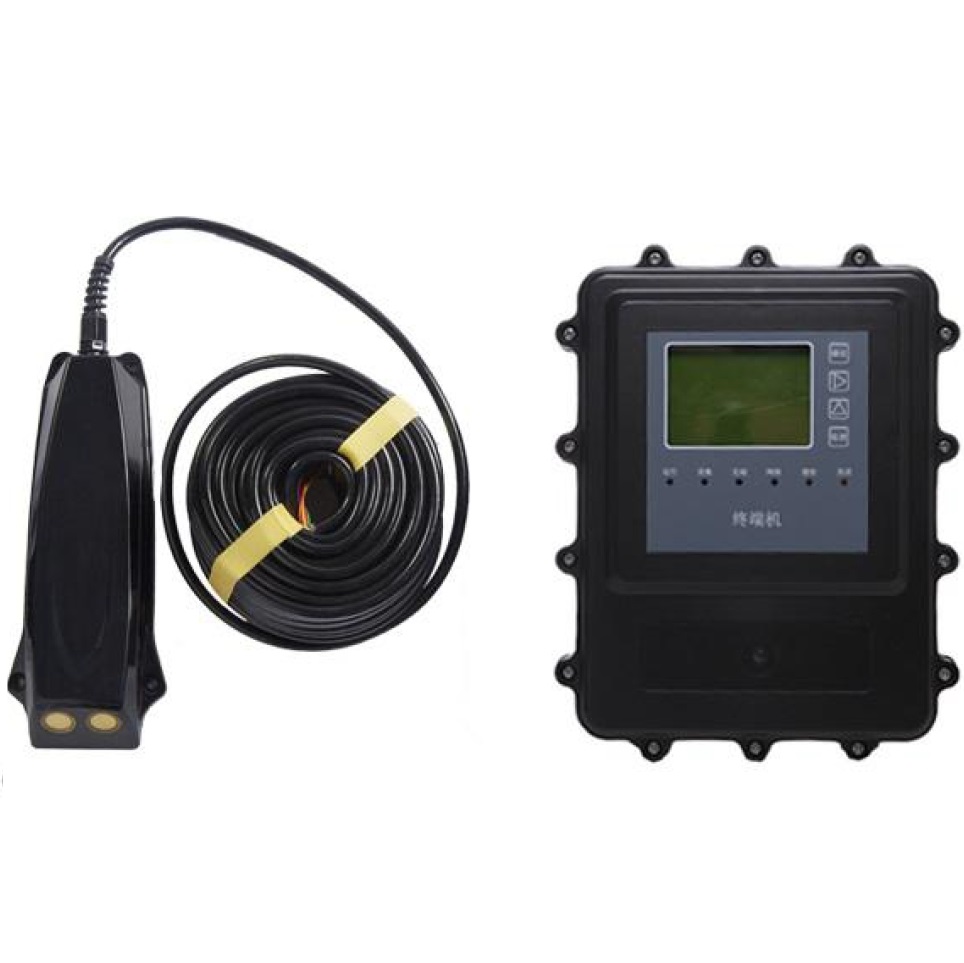

Ультразвуковий витратомір із частково заповненою трубою

Ультразвуковий витратомір із частково заповненою трубою

Related Products

Доплерівський ультразвуковий витратомір з відкритим каналом – це пристрій, який використовується для вимірювання швидкості потоку в частково заповнених трубах або каналах.

Принцип ультразвукового витратоміра з частково заповненою трубою серії SLH-OP

Вимірювання доплерівського зсуву в результаті відбиття ультразвукового променя від відбиваючих матеріалів, таких як тверді частинки або захоплені бульбашки повітря в рідині, що тече, або турбулентність самої рідини дозволяє обчислити швидкість потоку. Використовуючи швидкість звуку в повітрі, можна визначити відстань від датчика до рівня рідини. Потік через канал потім можна розрахувати на основі вимірювання рівня; з властивостями каналу, які вводить користувач. Він розраховує швидкість потоку на основі середньої швидкості потоку, глибини води та температури води. Пристрій також може відображати швидкість потоку в поперечному перерізі.

Температура води вимірюється за допомогою датчика температури, який розміщується у верхній частині приладу, і його потрібно занурити у воду на певний час, щоб відобразити фактичну температуру води. Це робиться для калібрування швидкості ультразвукових хвиль у воді та корекції значень рівня води, виміряних датчиком тиску. Глибина води вимірюється за допомогою високоточного датчика тиску, розміщеного в нижній частині приладу, при цьому сенсорна частина безпосередньо контактує з водою.

Переваги ультразвукового витратоміра з частково заповненою трубою серії SLH-OP

  • Немає втрати напору, не потрібно будувати канали чи греблі.
  • Немає необхідності калібрувати залежність рівня води від потоку, особливо підходить для каналів з повільною течією, де не можна використовувати метод рівня води; немає потреби в інженерному будівництві, немає витрат на інженерні роботи, швидкий і простий монтаж без необхідності переривання потоку.
  • Зонд приладу безпосередньо встановлюється на знімний і простий кронштейн, закріплений на стінці каналу, і підключається до терміналу управління через кабель зв'язку.
  • Низьке енергоспоживання, може безперервно працювати в полі без необхідності зовнішнього джерела живлення.
  • Термінал керування поставляється з невеликою вбудованою батареєю, яка може безперервно працювати протягом 2 місяців і може продовжувати працювати після зарядки або заміни запасної батареї. Його також можна підключити до великої батареї або побутової електрики.
  • Відображення та зберігання на місці, ємність зберігання до шести місяців. Останні виміряні дані автоматично відображаються на місці, а історичні дані можна запитувати за допомогою кнопок керування дисплеєм на терміналі. Дані вимірювань, які проводяться кожні 10 хвилин, можуть зберігатися протягом шести місяців.


Технічна специфікація

Velocity

Range

21 mm/s~5000 mm/s

Accuracy

± 1% of measured velocity

Resolution Ratio

1 mm/s

Temperature

Operation Temperature

0 °C~ 60°C

Resolution

0.2 °C

Level

Range

0~10m

Resolution

1 mm

Accuracy

± 0.5 % of measured level

Flow Rate

Accuracy

± 2 % of measured flow

Power supply

12V DC or 220V AC

Communication

RS 232,RS485 ,4-20mA

Protocol

MODBUS

Data Storage

Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.

Operation Temperature

0 °C~ 60°C

Housing Material

PC or PVC plastic

Protection Level

IP68

Reliable

MTBF25000h

Size

230×90×37 mm (probe) and 257×179×70 mm (terminal).

Standard communication cable length is 10m, extendable up to 1000m.

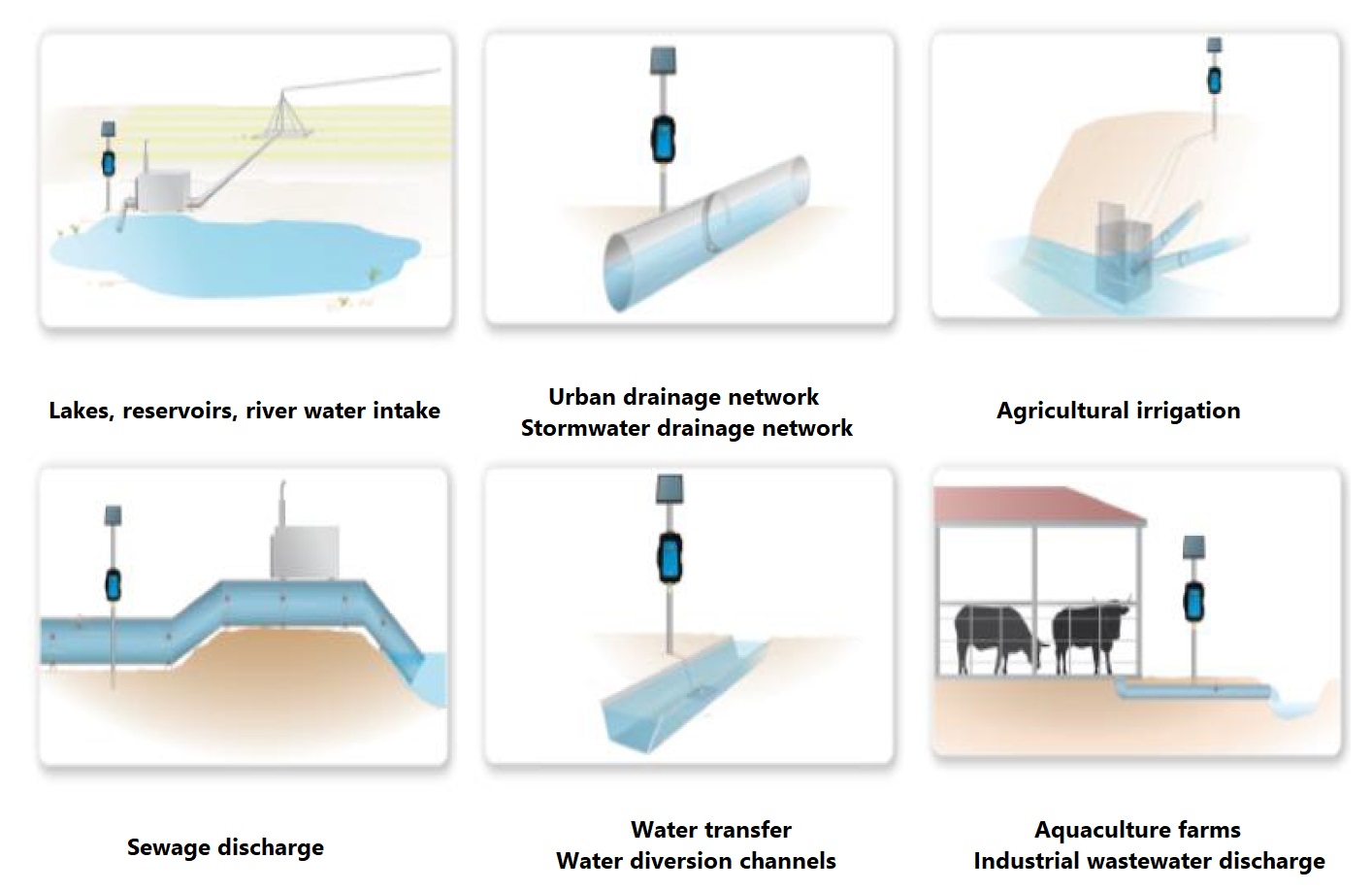

Додатки

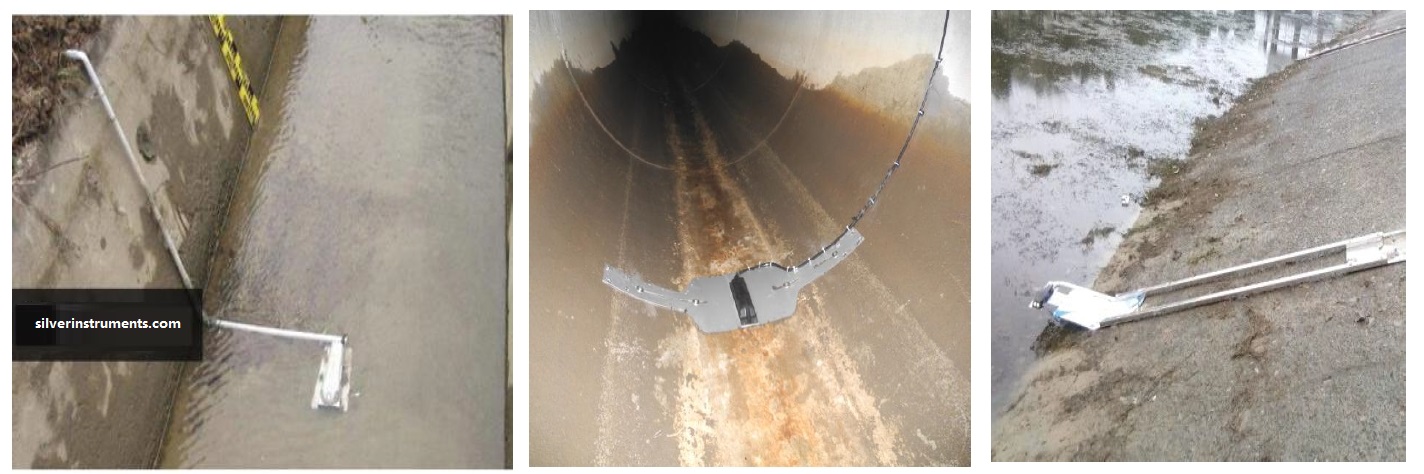

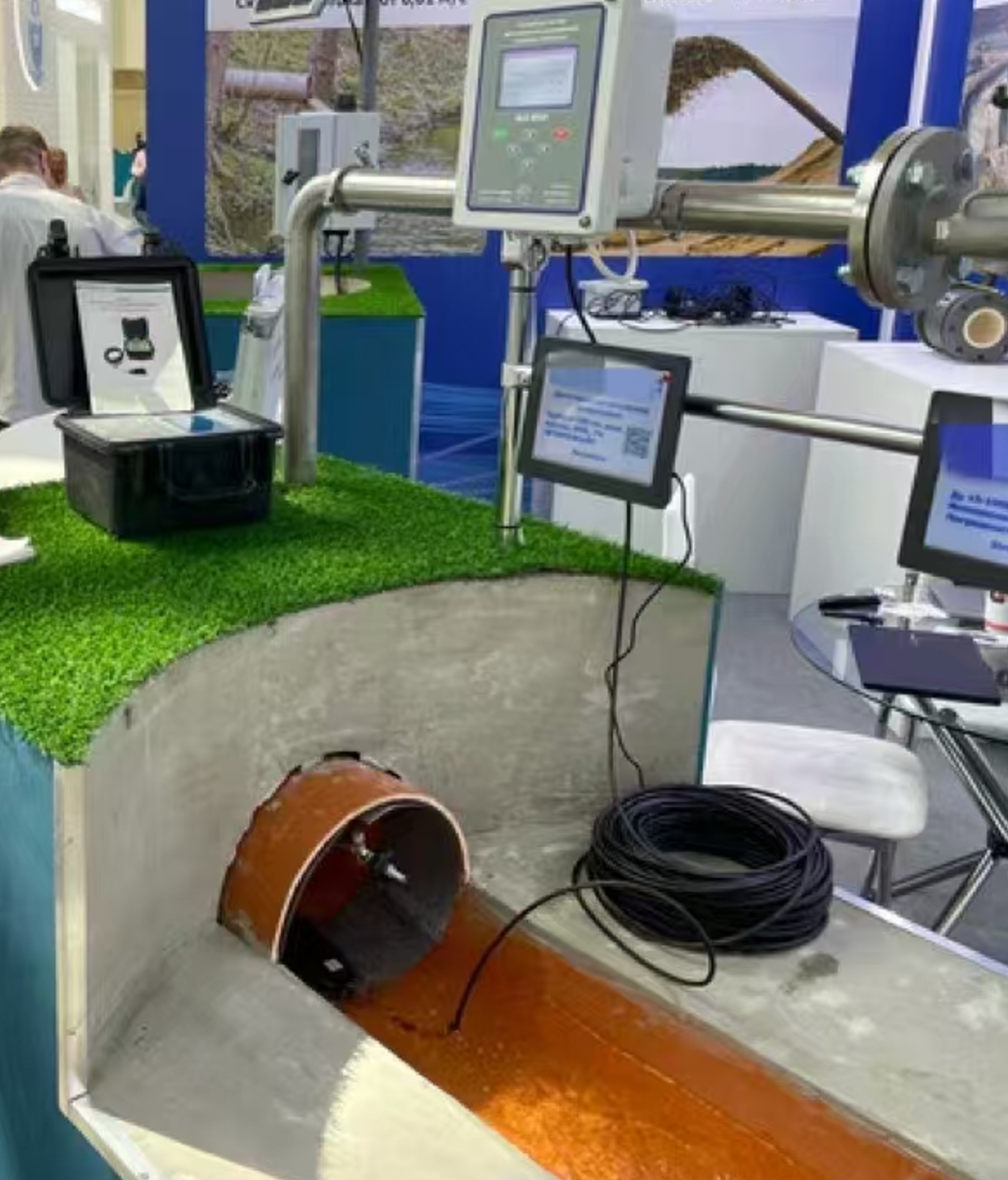

Картинки сайту
