Складений манометр
Related Products
Манометри з нержавіючої сталі Огляд Манометри з нержавіючої сталі широко застосовуються в галузях нафти, хімічних речовин, хімічного волокна, металургії, електростанцій та ін.

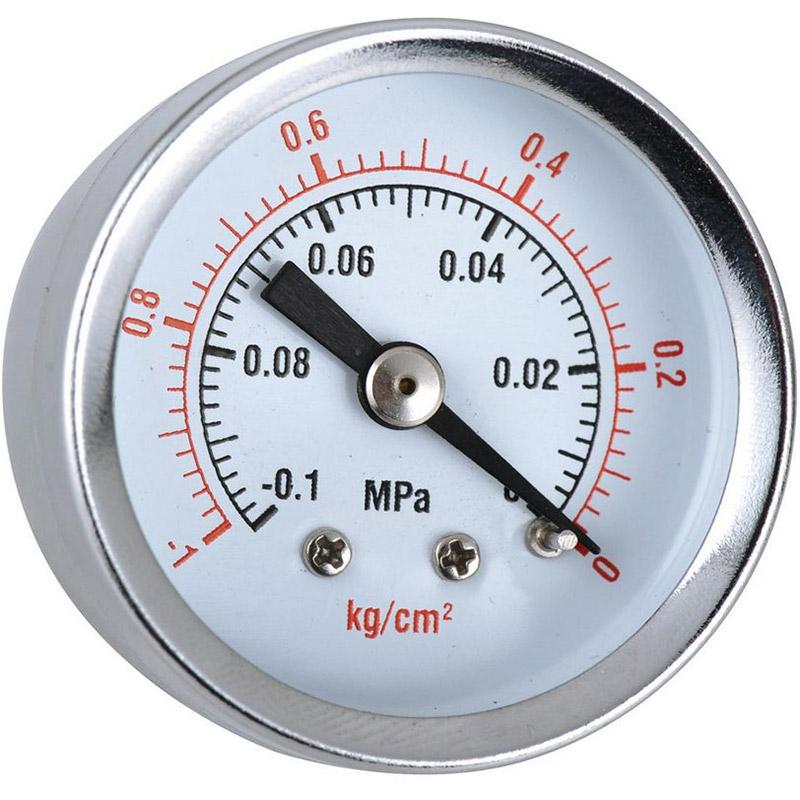

Складений манометр - це пристрій, який може відображати як позитивний, так і негативний (вакуумний) тиск (вакуум і манометр). Вам потрібно використовувати складний манометр, коли ви вимірюєте систему, яка чинить як позитивний, так і негативний тиск на манометр.
СРІБНІ ІНСТРУМЕНТИ АВТОМАТИЗАЦІЇ Манометр складається з системи відведення (включаючи з'єднання, бурдонову трубку, блок), переміщення, індикації (вказівник та циферблат) та корпусу (корпус, вікно та скло). Корпус захищений від бризок, щоб запобігти руху бруду. Манометр, наповнений мастилом (зазвичай кремнієвим маслом), забезпечує сильну вібрацію від робочого середовища, а також може зменшити ефект пульсації середовища. Манометри побудовані з чутливим елементом з трубкою Бурдона. Коли чутливий елемент піддається тиску, він згинається, і результуючий рух передається як вимірювання за допомогою механічного переміщення на циферблат циферблата.
|
Part |
Material |
|
|
Y series Standard Material |
YN Series stainless steel material |
|
|
Connector |
Brass |
Stainless steel |
|
Bourdon tube |
Brass |
Stainless steel |
|
Case |
Metal Plating |
Stainless steel |
|
Item |
Code |
Description |
|
Product |
Y |
Pressure Gauge |
|
Function |
Blank |
Standard Material |
|
N |
Oil filled Pressure Gauge |
|
|
FN |
Stainless steel material and Oil filled Pressure Gauge |
|
|
Diameter |
60 |
Φ60mm |
|
100 |
Φ100mm |
|
|
150 |
Φ150mm |
|
|
Mounting |
AO |
Bottom mounting |
|
AT |
Bottom mounting withfront flange |
|
|
AH |
Bottom mounting with back flange |
|
|
ZO |
Back mounting |
|
|
ZT |
Back mounting with front flange |
|
|
BO |
Lower back mounting |
|
|
BT |
Lower back mounting with front flange |
|
|
ZK |
Back U clamp mounting |
|
|
BK |
Lower back ,U clamp mounting |
|
|
S |
Others |
|
|
Connection |
C1 |
Thread M14×1.5 |
|
C2 |
Thread M20×1.5 |
|
|
C3 |
Thread 1/4NPT |
|
|
C4 |
Thread 1/2NPT |
|
|
Cx |
Others |
|
|
Measuring Range |
M*** |
Refer to range table |
|
Code |
Ranges |
|
M500 |
-0.1~0MPa |
|
M510 |
-0.1~0.06MPa |
|
M520 |
-0.1~0.15MPa |
|
M530 |
-0.1~0.3MPa |
|
M540 |
-0.1~0.5MPa |
|
M550 |
-0.1~0.9MPa |
|
M560 |
-0.1~1.5MPa |
|
M570 |
-0.1~2.4MPa |
|
|
|||||||||||
|

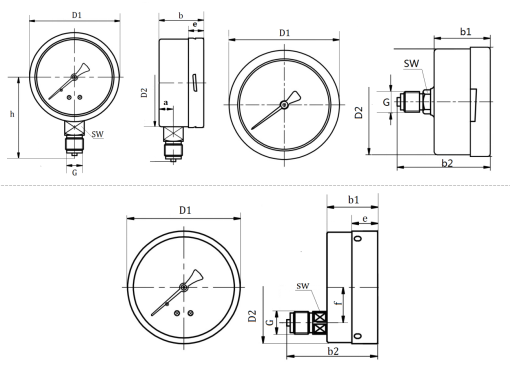

Size |
a |
b |
b1 |
b2 |
D1 |
D2 |
e |
f |
G |
h |
SW |
|
60 |
9 |
31 |
31 |
58 |
68 |
61 |
6 |
- |
M14*1.5 |
58 |
14 |
|
100 |
17 |
50 |
49 |
97 |
101 |
99 |
17 |
30 |
M20*1.5 |
90 |
22 |
|
150 |
17 |
50 |
50 |
97 |
151 |
149 |
17 |
30 |
M20*1.5 |
116 |
22 |
