Витратомір об'ємного типу RS485

Огляд

Точне вимірювання витрати рідини важливе для контролю виробництва та управління енергією в сучасних системах промислової автоматизації. Об'ємний витратомір RS485 (або, як ми його називаємо, витратомір PD), як передовий прилад для вимірювання рідини, що поєднує високоточне вимірювання, інтелектуальну обробку даних та дистанційну передачу зв'язку, стає кращим вимірювальним обладнанням у таких галузях, як нафтохімічна, харчова та фармацевтична промисловість, а також водоочисна промисловість. У цій статті буде розглянуто технічні характеристики, протоколи зв'язку та практичне застосування цього витратоміра RS485 Modbus.

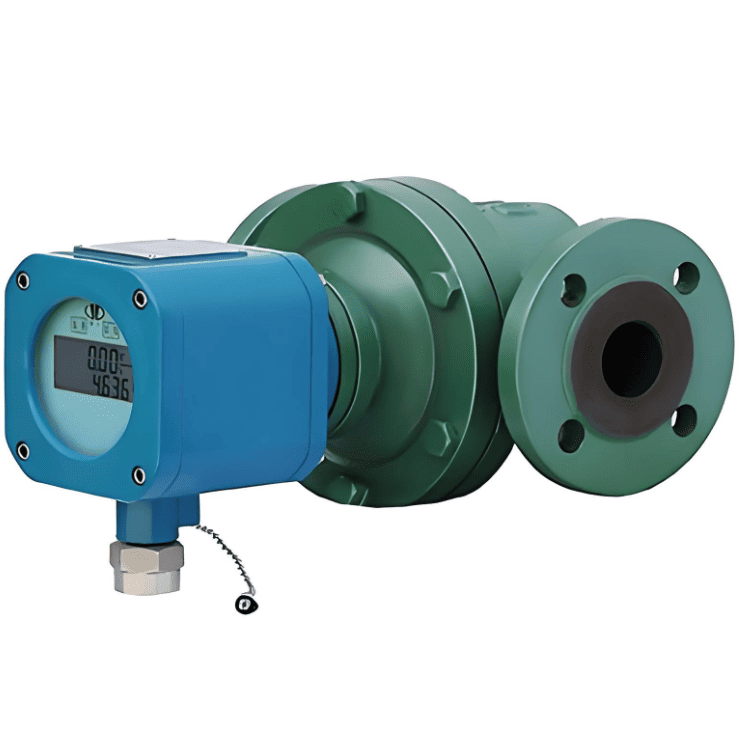

Цифровий об'ємний витратомір RS485 з електронним дисплеєм

Основою витратомірів RS485 PD є вдосконалені цифрові лічильники витрати. Ця серія цифрових витратомірів PD використовує передову технологічну конструкцію з високими характеристиками надійності та може поєднуватися з різними датчиками об'ємного потоку (такими як витратоміри з овальним зубчастим колесом, витратоміри Рутса або гвинтові зубчасті датчики), утворюючи повноцінну цифрову систему вимірювання об'ємної витрати. Користувачі можуть безпосередньо зчитувати загальні та миттєві дані про витрату на витратомірі.

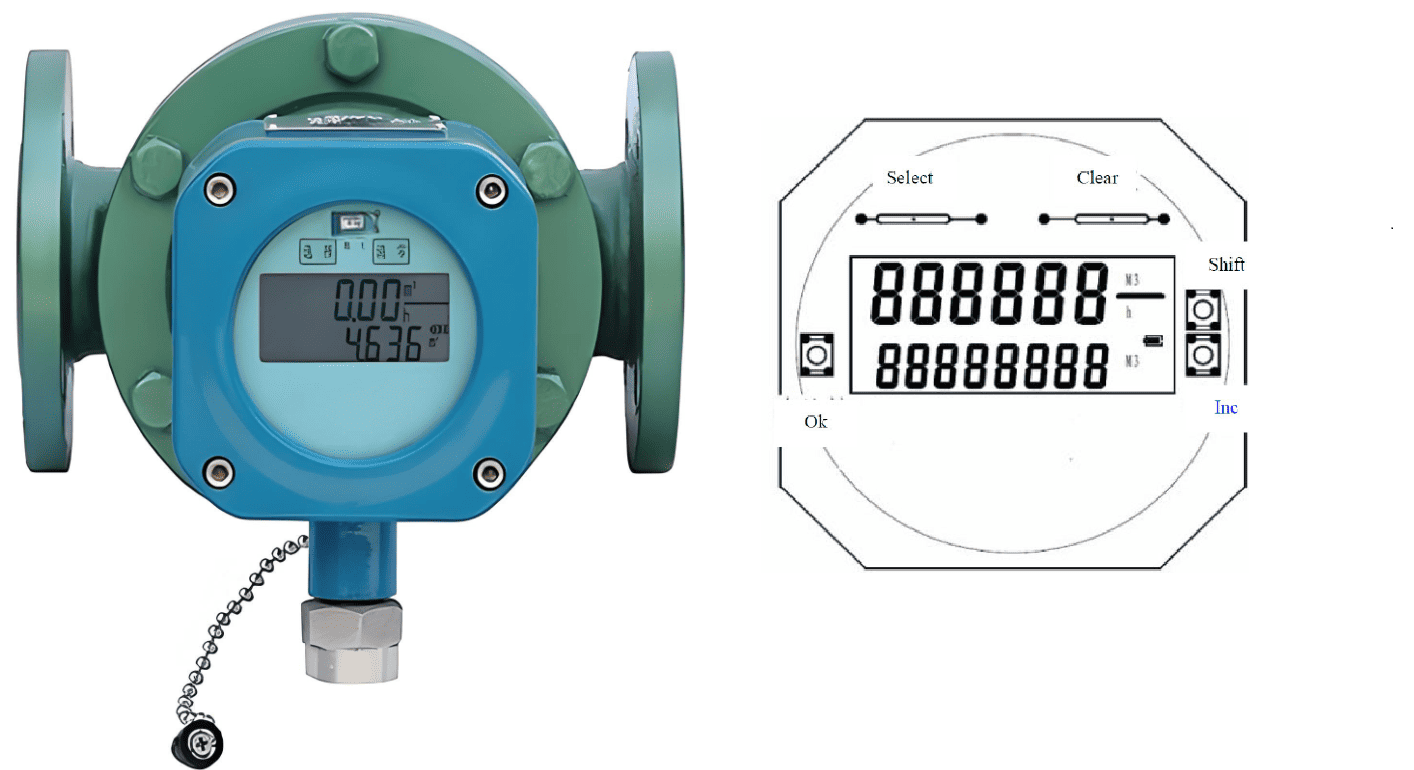

Можливості відображення та вимірювання

Цифровий дисплей серії BELZ оснащений дворядним світлодіодним екраном з широким діапазоном відображення: одинична сукупна кількість коливається від 0,000 літрів до 99999999 літрів, а загальна сукупна кількість може досягати 99999999999 літрів. Діапазон відображення миттєвої витрати становить від 0,000 до 999999 літрів/год. Ця можливість масштабного вимірювання дозволяє йому адаптуватися до різних промислових сценаріїв застосування, від малих до великих швидкостей потоку.

Чому ми віддаємо перевагу використанню об'ємного витратоміра RS485?

• Протокол зв'язку RS485 є одним із найзріліших та найнадійніших стандартів зв'язку в галузі промислової автоматизації, silverinstruments.com використовує MODBUS RTU. Порівняно з традиційними аналоговими витратомірами 4-20 мА, RS485 має такі суттєві переваги:
• Цифрова передача: RS485 використовує цифрову передачу сигналу, щоб уникнути проблем перешкод аналогового струмового сигналу та втрати точності. Під час передачі на великі відстані (до 1200 метрів) якість сигналу стабільна та надійна, тоді як для передавача 4-20 мА достатньо, можливо, 50 метрів.
• Мережа для кількох пристроїв: одна шина RS485 може підключити до 255 пристроїв (таких як витратомір, датчик тиску, датчик рівня тощо), що значно знижує витрати на проводку та складність системи. На великих заводах легко побудувати мережу моніторингу дорожнього руху.
• Двонаправлений зв'язок: MODBUS RS485 може не тільки зчитувати дані трафіку, але й виконувати налаштування параметрів та запити стану пристроїв, забезпечуючи справжнє інтелектуальне керування.

Реалізація протоколу MODBUS RTU

Витратомір RS485 PD використовує стандартний протокол MODBUS RTU з параметрами зв'язку, включаючи швидкість передачі даних 9600 біт/с, 8-бітні біти даних, відсутність контрольної суми (налаштовується) та 1-бітний стоп-біт. Діапазон адрес пристрою становить від 1 до 255, який можна встановити в меню F08.
Протокол підтримує код функції 0x03 (регістр утримання читання), який може зчитувати 7 наборів ключових даних:

Загальний сукупний трафік (6 цифр у старшому, 6 цифр у молодшому, 6 цифр у десятковому дробі)
миттєва швидкість потоку
Один сукупний трафік (4 цифри за величиною, 6 цифр за величиною, 6 знаків після коми)

Наприклад , під час зчитування поточного значення дисплея пристрою з адресою 01, хост надсилає: 01 03 00 01 00 08 15 CC, а ведомий пристрій повертає 16 байтів даних, що містять повну інформацію про трафік. Натисніть тут для отримання додаткових налаштувань: Налаштування витратоміра RS485 MODBUS RTU PD

Технічні характеристики цифрового об'ємного витратоміра MODBUS

Вибухобезпечні та захисні характеристики
Ця серія продуктів має чудову адаптивність до навколишнього середовища:
Клас вибухозахисту: Exd II BT5/Exd II CT5, придатний для використання у легкозаймистих та вибухонебезпечних середовищах
Рівень захисту: IP65, пило- та водонепроникний
Робоча температура: від -25°C до +55°C, підходить для важких умов експлуатації

Інтелектуальні функції

• Витратомір оснащений кількома інтелектуальними функціями:
• Регулювання коефіцієнта демпфування (меню F03): ефективно усуває миттєві коливання потоку, можна встановити на рівні 1-99
• Багатоточкова лінеаризація (F61-F65): покращує точність у повному діапазоні завдяки сегментованій корекції коефіцієнтів
• Калібрування струмового виходу (F05/F06): точне налаштування 4 мА та 20 мА для забезпечення точності виходу
• Конфігурація параметрів зв'язку: підтримує три режими: без перевірки, перевірка непарних чи парних чисел

Значення застосування для об'ємного витратоміра RS485

У практичному промисловому застосуванні об'ємні витратоміри RS485 демонструють унікальні переваги:
Централізований моніторинг: завдяки мережі RS485 дані про витрату в режимі реального часу з кількох точок вимірювання можна контролювати в центральній диспетчерській без необхідності зчитування показань лічильника на місці.
Відстеження даних: Цифрові дані легко зберігати та аналізувати, а загальну сукупну суму не можна скинути, щоб забезпечити справедливість вимірювань.
Зменшення витрат на технічне обслуговування: функції дистанційної діагностики та налаштування параметрів зменшують навантаження на обслуговування на місці.

Висновок

Витратомір RS485 PD є провідним напрямком розвитку технології вимірювання витрати, яка ідеально поєднує точне механічне вимірювання з передовими технологіями цифрового зв'язку. З розвитком Індустрії 4.0 та інтелектуального виробництва цей мережевий та інтелектуальний вимірювальний прилад, безсумнівно, матиме ширший спектр застосування. Вибір відповідного витратоміра RS485 – це не лише вибір вимірювального пристрою, але й закладення основи для цифрової трансформації підприємства.
