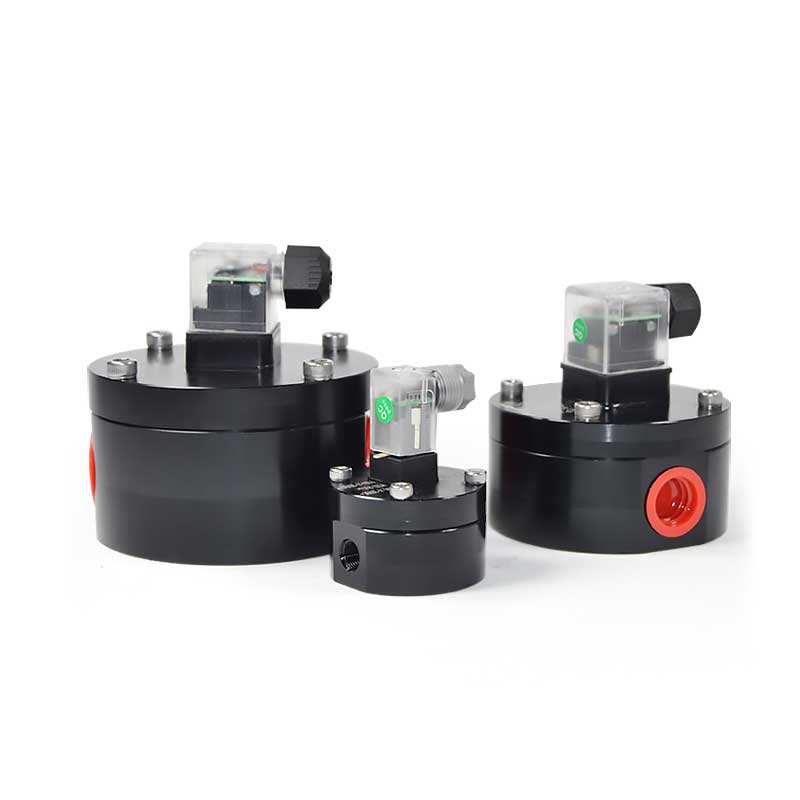

Малий об'ємний витратомір

Для чого використовується об'ємний витратомір малої витрати?

Витратомір з наднизькою витратою та PD спеціально розроблений для точного вимірювання дуже малих швидкостей потоку рідини, причому найменший здатний вимірювати півмілілітра за хвилину (приблизно лише десяток крапель дизельного палива), але все ще може зберігати високу точність 0,5%. Він особливо корисний у місцях, де потрібен точний контроль витрати рідини, наприклад, для вимірювання води при низькій витраті, виявлення палива в мл/хв та вимірювання мастила з дуже низькою витратою.

Як працює об'ємний витратомір з наднизькою швидкістю потоку?

Принцип простий, як і у звичайних витратомірів з овальною шестернею: мініатюрний витратомір PD поділяє рідину з низькою швидкістю потоку на фіксовані невеликі порції, а потім підраховує, скільки порцій пройшло через мікродатчик потоку, щоб дізнатися, скільки рідини протікло загалом.

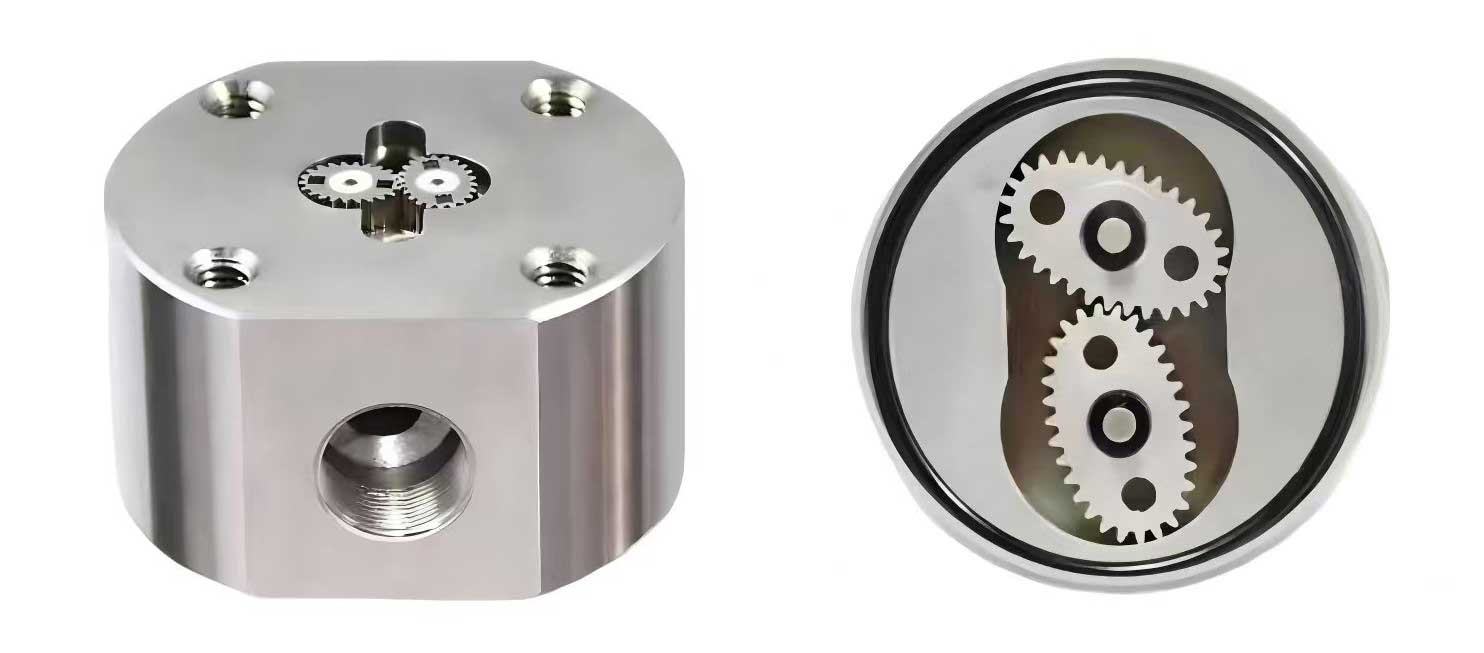

Усередині міцної камери датчика витрати є невеликі, прецизійно оброблені овальні шестерні, які обертаються під час протікання рідини. Кожен оберт являє собою відведення фіксованого об'єму рідини. Розрахувавши, скільки обертів було зроблено, можна визначити загальну швидкість потоку. Цей метод є дуже прямим, і результати вимірювання практично не залежать від температури та в'язкості рідини, тому він дуже точний.

Особливості об'ємного витратоміра з низькою швидкістю потоку

Висока точність: Точність вимірювання може становити ± 0,5%, що є дуже надійним показником.

Широкий діапазон: він може вимірювати як дуже малі витрати, так і справлятися з більшими змінами витрати.

Цифровий мікровитратомір: джерело живлення 24 В постійного струму, імпульсний вихід PNP або NPN, опція з цифровим дисплеєм, аналогові виходи 4-20 мА та RS485.

Добра повторюваність: за однакових умов результати вимірювань щоразу однакові.

Малий розмір, стійкість до високого тиску: легко встановлюється, деякі моделі можна використовувати на трубопроводах з високим тиском до 1000 бар.

Немає вибору рідини: Чи то рідка рідина, як-от вода, чи густа рідина, як-от мастило, її можна виміряти. І чим вища в'язкість, тим точніше вимірювання, оскільки менше витоків між еліптичними шестернями.

Де використовуються малогабаритні об'ємні витратоміри?

Він має застосування навколо нас і в багатьох галузях промисловості:

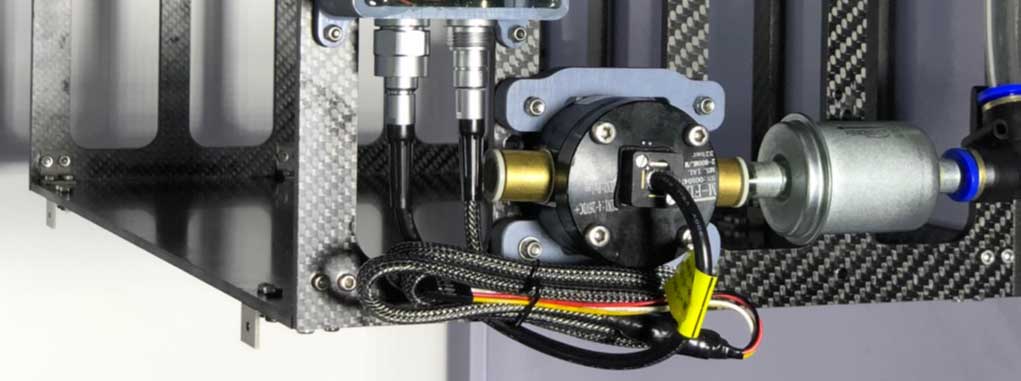

Двигун та паливна система: точне вимірювання незначної витрати палива для розробки більш економічних двигунів.

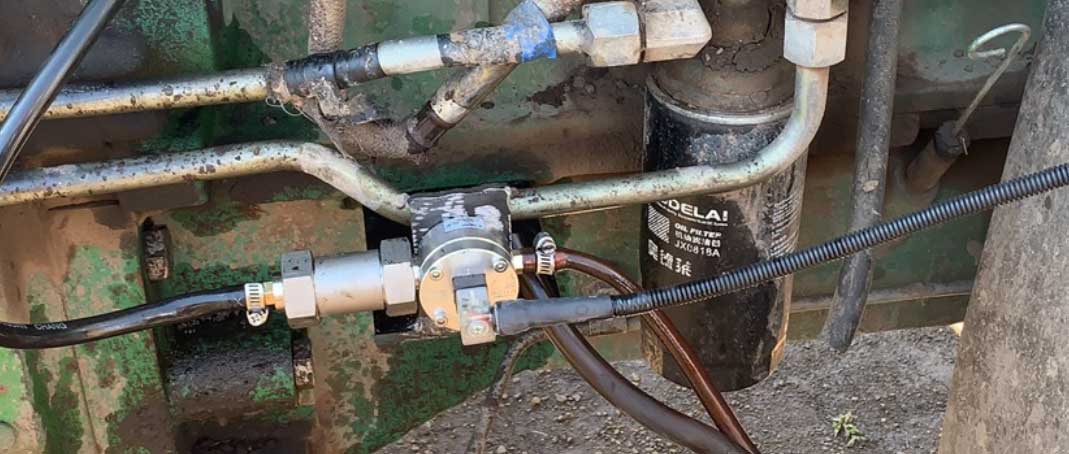

Вимірювання мастила з високою в'язкістю та низькою витратою

Система змащення машини: Контролюйте подачу мастила, щоб уникнути зносу машини через голод або відпрацьоване масло.

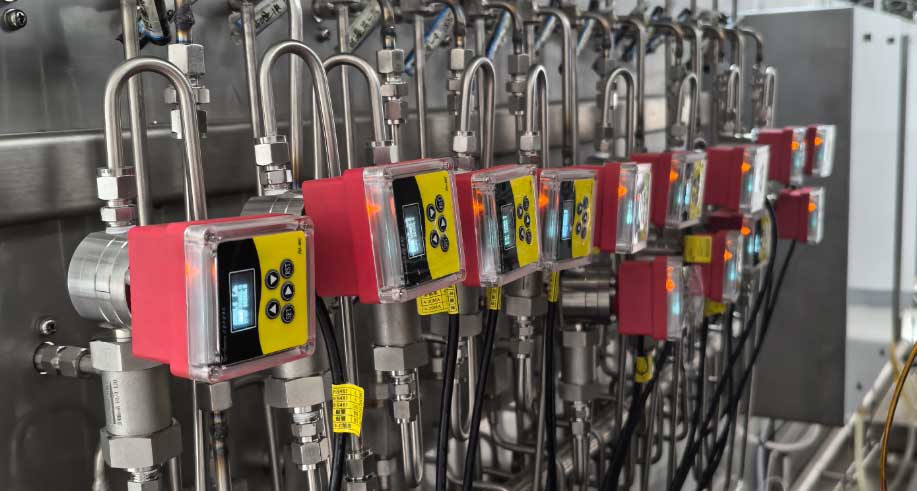

Витратомір для дозування хімікатів з низькою витратою

Хімічні речовини та інгредієнти: Точно контролюйте кількість різних хімічних речовин (навіть корозійних), що додаються, щоб забезпечити якість та безпеку продукції.

Прес-форма та охолодження: У процесах лиття пластмас під тиском та інших процесах точний контроль швидкості потоку охолоджувальної оливи забезпечує краще формування виробу.

Лабораторія та очищення води: точне додавання слідових кількостей рідин у наукових дослідженнях або точне дозування дезінфікуючих розчинів під час очищення води.

На що слід звернути увагу під час вибору та обслуговування малого витратоміра PD?

Як вибрати: Це головним чином залежить від діапазону витрати, який ви хочете виміряти, властивостей рідини (чи є вона корозійною, чи липкою), робочого тиску та необхідної точності.

Як обслуговувати: Рідина має бути чистою, і найкраще встановити фільтр спереду, щоб запобігти потраплянню домішок у прецизійні компоненти всередині. Під час встановлення переконайтеся, що витратомір завжди заповнений рідиною та не містить повітря.

Мікрооб'ємний витратомір до 1000 доларів США

Ціна на невеликі витратоміри з позитивним поршнем залежить від багатьох факторів, таких як алюмінієвий датчик витрати, як правило, дорожчий за датчик витрати з нержавіючої сталі, об'ємні витратоміри високого тиску 400 бар дорожчі за ті, що працюють на 100 psi, об'ємні витратоміри високої температури 300 градусів Цельсія дорожчі за ті, що використовуються за кімнатної температури, а розмір датчика також впливає на ціну. Але silverinstruments.com завжди може допомогти вам вибрати об'ємний витратомір, який коштує менше 1000 доларів, тому вам не доведеться турбуватися про ціну.

Об'ємний витратомір малої витрати схожий на високоточний рідинний "мікрометр". Він працює безпосередньо "копія за копією", отримуючи точні та надійні результати, відіграючи ключову роль у багатьох точних процесах, від лабораторії до заводського виробництва, і є важливим інструментом сучасної промисловості для досягнення точного контролю.
