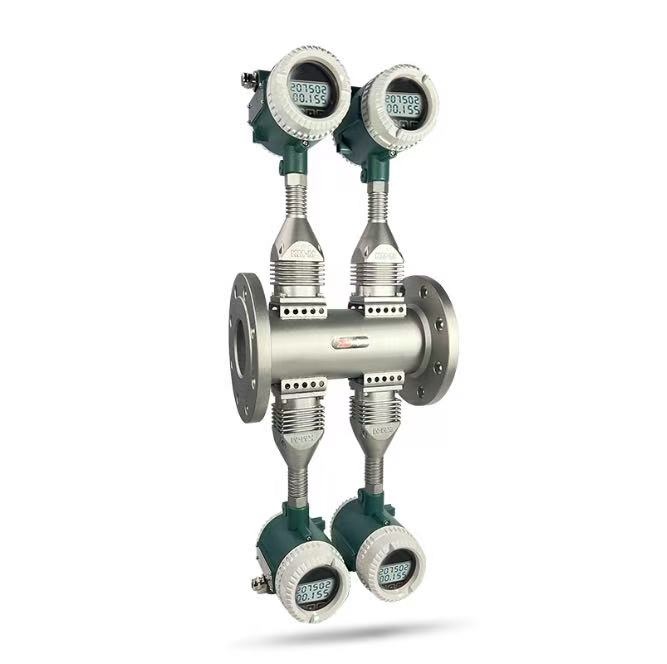

Вихрові витратоміри серії STLU-G
Related Products
Вимірювач масової витрати Коріоліса
Вимірювачі витрати Коріоліса для меляси, сиропу, суспензії, глюкози, вимірювання витрати пари. Купіть вимірник Коріоліса за низькою ціною від Silver Instruments.
Міцний витратомір газу для вимірювання витрати природного газу, скрапленого газу, біогазу.
Нове покоління ізольованих і сейсмостійких індукційних вихрових витратомірів є провідною світовою віхою в історії вихрових витратомірів. Корпус витратоміра має цілісну структуру, яка є міцною, без ущільнювальних частин, монтажних гвинтів або витоків, що забезпечує безпеку та надійність. Він оснащений ізоляцією і дозволяє замінити датчик на місці без зупинки потоку. Датчик має відмінну сейсмостійкість, а також високий тиск і високу температуру. Передавач оснащений передовими схемами сканування та обробки спектру електронного сигналу, що додатково оптимізує сейсмостійкість. Він пропонує точне вимірювання, широкий діапазон, низьку мінімальну швидкість потоку, безпеку, надійність, низькі експлуатаційні витрати та мінімальну втрату тиску. Цей продукт має широкий спектр застосування і став воістину «універсальним витратоміром». Ізольований і сейсмостійкий індуктивний вихровий витратомір, безсумнівно, сподобається розробникам, розробникам специфікацій і широкому колу користувачів.
Індукційний вихровий витратомір - це об'ємний витратомір, який працює за принципом вихрової вулиці Кармана. Усередині корпусу витратоміра є трикутна призма, яка називається корпусом блефа. Коли рідина протікає повз обрив, з обох боків обриву утворюються зони низького тиску, що створює регулярні вихори по черзі з кожного боку, відомі як вихори Кармана. Як показано на малюнку 1.1, вихори розташовані асиметрично за течією від обриву. Швидкість потоку та об'ємна витрата вихрового витратоміра прямо пропорційні частоті вихорів. Він в основному використовується для вимірювання потоку промислових трубопровідних рідин, таких як гази та пари. Він має невеликий розмір, широкий діапазон вимірювань, високу точність і майже не залежить від таких параметрів, як щільність рідини, тиск, температура та в’язкість під час вимірювання об’ємних витрат. Він не має рухомих механічних частин, що забезпечує високу надійність і низькі вимоги до обслуговування. Параметри приладу можуть залишатися стабільними протягом тривалого часу.
Враховуючи: частоту вихору f, середню швидкість рідини V, ширину обриву d, внутрішній діаметр витратоміра D, залежність може бути отримана таким чином:
- f = St * V / [(1-1,25*d/D)*d]
- Де:
- f: частота вихрового потоку
- V: Швидкість потоку рідини
- d: Ширина обриву
- D: внутрішній діаметр витратоміра
- St: число Струхаля

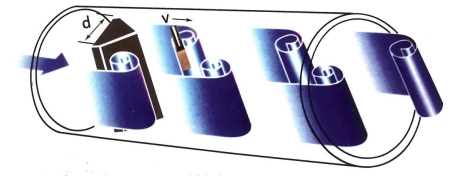

- Принципова схема роботи вихрового витратоміра Karman
Process fluids |
Liquids, Gas and Steam. |
|||||||
Saturated steam can be regarded as single-phase fluid when its dryness |
||||||||
Process |
Standard: -40~+250°C~350°C |
Extended:>+350°C~500°C |
||||||
Pressure rating |
Standard:≤2.5MPa~4.0Mpa |
Extended:>4.0MPa~45MPa |
||||||
Accuracy |
Liquid: |
±0.5% |
±1.0% |
±1.5% |
|
|||
Gas: |
±0.5% |
±1.0% |
±1.5% |
±2.5% |
||||
Turndown |
Standard:8:1~20:1 |
Extended:≥30:1 |
||||||
Reynolds number |
Standard:2x10⁴~7x106 |
Extended:1x104~7x106 |
||||||
Flow velocity |
Liquid:0.21~7.6m/s Gas/steam standard velocity range:2~76m/s, extended <1.98m/s |
|||||||
Resistance factor |
Full pipe type:Cd ≤2.4 |
|||||||
Permitted max. vibration acceleration |
0.5g-1.5g |
|||||||
Straight pipe length |
Upstream straight pipe length ≥ 20D Downstream straight pipe length ≥ 5D |
|||||||
Pressure loss |
△P=1.29*ρ*V2 ρ:density (kg/m3),V:velocity(m/s) |
|||||||
Minimum upstream pressure (liquids) |
Pmin≥2.7*ΔP+1.3*P0 P0: liquid vapor pressure at operating conditions (Pa) |
|||||||
Protection rating |
Standard: IP65 |
Extended: IP68 |
||||||
Ex mark |
Intrinsically safe type: Ex ia IIC T1~T4 Ga |
|||||||
Ambient conditions |
Ambient temperature |
-40~+55°C non-explosion-protected areas |
||||||
-20~+55°C explosion-protected areas |
||||||||
Relative humidity |
non-condensing |
|||||||
Atmospheric pressure |
86~106kPa |
|||||||
Power supply |
Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V |
|||||||
Power |
<1w |
|||||||
Output signals |
Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V |
|||||||
2 wires, 4~20mA output: For exploration-protected type, load resistance ≤300Ω For non-exploration-protected type, load resistance ≤500Ω |
||||||||
Display |
Flow rate, volume flow, flow unit, flow percentage, etc. |
|||||||
Communication protocol |
HART、Modbus RTU(RS485) |
|||||||
Electrical Conduit |
M20*1.5 (F) |
|||||||
1/2”-14 NPT (F) |
||||||||
Body & bluff body |
Standard Material:304 SS |
|||||||
Mark |
|
|||||||
STLU |
Silver Automation Instruments Vortex Flow meter |
|||||||
Code |
Working Principle |
|||||||
G |
Isolated type Karman Vortices Flowmeter |
|||||||
Code |
Process Connection |
|||||||
1 |
Flanged(DN50~DN300) |
|||||||
2 |
Wafer type (DN15~DN300) |
|||||||
3 |
Fixed Inserted |
|||||||
4 |
Adjustable Inserted (without Ball Valve) |
|||||||
5 |
Adjustable Inserted (with Ball Valve) |
|||||||
6 |
Tri-clamp |
|||||||
7 |
Thread ( please specify thread standard) |
|||||||
Code |
Measured Fluid |
|||||||
2 |
Liquid |
|||||||
3 |
Gas |
|||||||
4 |
Steam |
|||||||
Code |
Nominal Diameter |
|||||||
015 |
15mm |
05 |
50mm |
15 |
150mm |
|||
020 |
20mm |
06 |
65mm |
20 |
200mm |
|||
02 |
25mm |
08 |
80mm |
25 |
250mm |
|||
03 |
32mm |
10 |
100mm |
30 |
300mm |
|||
04 |
40mm |
12 |
125mm |
Others |
Inserted ≥250mm |
|||
Code |
Indicator |
|||||||
D |
With Digital Indicator |
|||||||
N |
No Indicator ( 3 wire, pulse frequency output) |
|||||||
Code |
Power Supply |
|||||||
1 |
24V DC |
|||||||
2 |
3.6V Lithium Battery |
|||||||
Code |
Output Signal |
|||||||
0 |
No output |
|||||||
1 |
Pulse Output |
|||||||
2 |
Two Wire :4~20mA DC |
|||||||
4 |
Hart Protocol |
|||||||
5 |
RS-485 (Modbus) |
|||||||
Code |
Fluid Temperature |
|||||||
1 |
Standard -40~250°C |
|||||||
3 |
High Temperature Type :+100~+350°C |
|||||||
4 |
High Temperature Type :+350~+500°C |
|||||||
2 |
Specify |
|||||||
Code |
Pressure Rating |
|||||||
Code |
Standard |
Code |
Standard |
Code |
Standard |
|||
G0 |
GB 1.0Mpa |
D0 |
DIN PN10 |
A1 |
ANSI Class 150 |
|||
G1 |
GB 1.6Mpa |
D1 |
DIN PN16 |
A2 |
ANSI Class 300 |
|||
G2 |
GB 2.5 Mpa |
D2 |
DIN PN25 |
A3 |
ANSI Class 600 |
|||
G3 |
GB 4.0 Mpa |
D3 |
DIN PN40 |
S |
Special |
|||
Code |
Explosion Proof |
|||||||
N |
Non |
|||||||
d |
Flameproof |
|||||||
i |
Intrinsically Safe |
|||||||
Code |
Flow Meter Construction |
|||||||
0 |
Compact display |
|||||||
1 |
Remote display ,specify cable length |
|||||||
Code |
Protection Level |
|||||||
0 |
IP65 |
|||||||
1 |
IP67 |
|||||||
2 |
IP68 |
|||||||
Code |
Compensation |
|||||||
B0 |
Non compensation |
|||||||
BT |
Built-in temperature compensation |
|||||||
BP |
