Витратомір SCCM

Що таке SCCM витратомір?

SCCM витратомір — це високоточний прилад, який використовується для вимірювання дуже малих витрат газу або повітря, зазвичай виражених у SCCM (стандартні кубічні сантиметри за хвилину), наприклад 2 sccm, 10 sccm або 20 мл/хв. Термін «стандартний» означає, що витрата прив'язана до певних температурних та тискових умов, зазвичай 0°C та 1 атм, що дозволяє отримувати стабільні та порівнянні показники в різних застосуваннях. Для отримання додаткової інформації про стандартні та фактичні газові умови дивіться цю статтю: [м³/год проти Nm³/год проти Sm³/год: Повний посібник з одиниць витрати газу].


На відміну від типових промислових газових витратомірів, які працюють з великими об'ємами газу (з одиницями MMscfd, GPM або м³/год), SCCM витратоміри призначені для вимірювання мікровитрат газу. Вони широко використовуються в галузях, де критично важливий точний контроль газу — наприклад, виробництво напівпровідників, лабораторні дослідження, виробництво медичних приладів, виявлення витоків газу та аналітичні прилади. Навіть найменші зміни витрати газу можуть суттєво вплинути на якість процесу та вихід продукції.

Чому важливе вимірювання SCCM

• У високотехнологічному виробництві та лабораторних умовах точний контроль витрати газу забезпечує повторюваність процесів та контроль якості. Наприклад, при виготовленні напівпровідників гази використовуються для травлення схем, нанесення тонких плівок та очищення камер. Навіть незначне відхилення витрати газу може призвести до нерівномірного покриття, поганої однорідності травлення або хімічного дисбалансу.
• Аналогічно, у виробництві фармацевтики або контролі біореакторів підтримка стабільного дозування газу забезпечує сталий перебіг реакцій та безпечну експлуатацію. Тому SCCM витратомір — це не просто вимірювальний прилад, а інструмент контролю процесу, що допомагає підтримувати точність, безпеку та ефективність.
• Крім того, SCCM витратоміри широко використовуються для тестування обладнання на витоки та перевірки герметичності. Завдяки точному вимірюванню дуже малих витрат газу вони можуть виявити навіть найдрібніші витоки у клапанах, трубопроводах або герметичних камерах. Ця здатність критично важлива у фармацевтичній промисловості, виробництві напівпровідників та газових системах, де непомічені витоки можуть загрожувати якості продукції, безпеці та ефективності роботи. Точне вимірювання мікровитрат гарантує збереження цілісності обладнання та своєчасне виявлення будь-яких витоків.

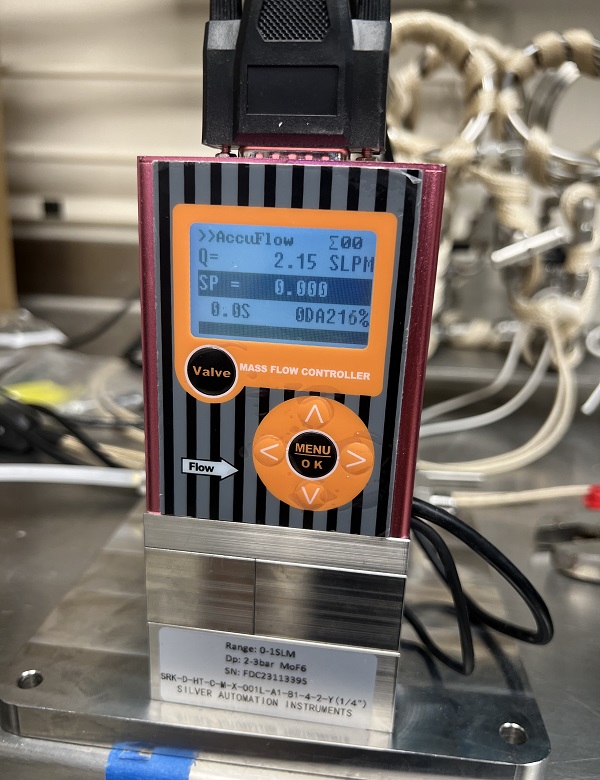

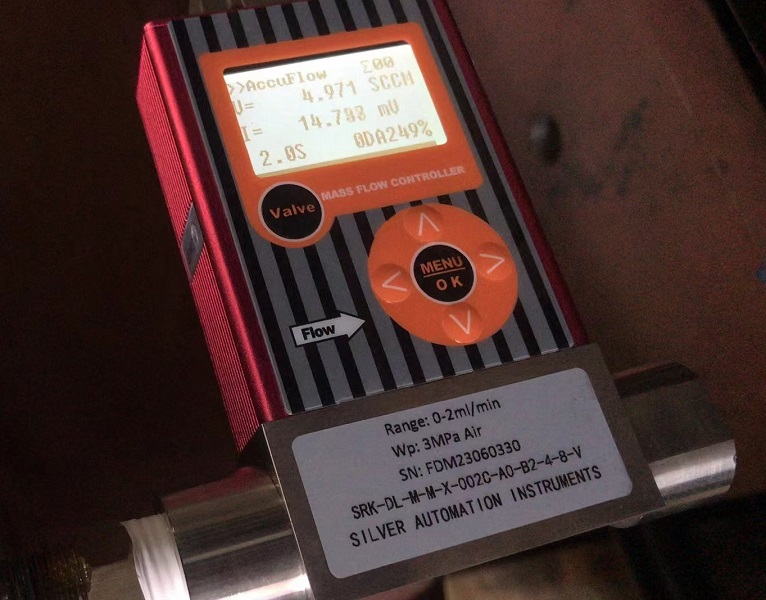

SCCM витратоміри проводять тестування на витоки

Як працюють SCCM витратоміри

SCCM витратоміри можуть працювати на різних принципах вимірювання. Два найпоширеніші типи — термальні масові витратоміри та витратоміри з диференціальним тиском.

1. Принцип термальної маси

Мікро термальний масовий витратомір вимірює витрату газу на основі теплопередачі. Усередині сенсора невеликий нагрівач підігріває частину газового потоку, а температурні сенсори контролюють, як швидко тепло переноситься газом. Чим швидше рухається газ, тим більше тепла забирається.

Оскільки цей метод залежить від теплових властивостей газу, він вимірює масову витрату без необхідності компенсації температури або тиску. Це робить його ідеальним для застосувань, де склад газу та умови експлуатації стабільні.

Мікро термальні витратоміри з одиницями ml/хв особливо підходять для вимірювання газу при низькому тиску та малих витратах, забезпечуючи високу точність, чудову повторюваність та швидку реакцію.

2. Принцип диференціального тиску

Інший поширений метод — витратомір з диференціальним тиском (DP). Він працює шляхом розміщення обмеження (наприклад, дросельного отвору або ламінарного елементу) у газовому потоці. Коли газ проходить через обмеження, створюється падіння тиску, пропорційне витраті.

Вимірюючи цю різницю тиску та знаючи густину газу, система може обчислити об'ємну або масову витрату. Для вимірювання мікровитрат у одиницях SCCM елемент DP має бути ретельно спроектований для створення вимірюваних різниць тиску навіть при дуже малих витратах.

DP-орієнтовані SCCM витратоміри відомі своєю надійністю та сумісністю з різними газами, але зазвичай потребують корекції температури та тиску для підтримки високої точності.

Застосування SCCM витратомірів

SCCM витратоміри — це незамінні інструменти у всіх процесах, що потребують точного контролю газу. Деякі типові застосування:

• Виробництво напівпровідників та електроніки

Використовуються для контролю газів-носіїв, газів для нанесення та систем плазмового травлення. Точність SCCM забезпечує стабільне виробництво пластин та послідовну якість.

• Лабораторні дослідження

У НДДКР лабораторіях вчені використовують SCCM витратоміри для газової хроматографії, спектроскопії та вивчення кінетики реакцій, де потрібне точне дозування газу.

• Фармацевтика та біотехнології

Вони регулюють подачу газу у ферментерах, біореакторах або стерилізаційних камерах, підтримуючи оптимальні умови росту або реакції.

• Аналітичне та екологічне обладнання

SCCM витратоміри допомагають моніторити відбір проб повітря, системи калібрування газу та аналіз викидів, забезпечуючи точне вимірювання слідових газів.

• Медичні та біологічні прилади

У застосуваннях, таких як респіраторна терапія, анестезія та системи змішування газів, контроль на рівні SCCM забезпечує безпеку пацієнтів та точність обладнання.

Важливість точності та стабільності

SCCM витратоміри повинні забезпечувати виняткову точність, часто в межах ±1% або краще. Чутливість та стабільність нуля також критично важливі — навіть невеликий дрейф може спричинити значні помилки у довгострокових операціях.

У автоматизованих виробничих системах SCCM витратоміри часто інтегруються з виходами 4–20 мА, RS485 MODBUS або цифровими дисплеями. Це дозволяє здійснювати моніторинг у реальному часі, запис даних та керування у замкненому циклі, забезпечуючи дотримання точних параметрів газової витрати.

Деякі сучасні моделі дозволяють користувачам встановлювати фіксовану густину газу для перетворення об'ємної витрати на масову (наприклад, кг/год або lb/хв). Проте, якщо густина газу змінюється через перепади тиску чи температури, показання можуть бути неточними. Тому для критичних мікровитрат переважно використовувати термальні масові витратоміри, які вимірюють масову витрату безпосередньо.

Вибір правильного SCCM витратоміра

При виборі SCCM витратоміра інженери повинні враховувати кілька факторів:

Діапазон витрат – Прилад повинен покривати бажаний діапазон витрат (наприклад, 0–10 SCCM, 0–500 SCCM) з достатньою точністю.
Тип газу – Деякі витратоміри призначені для конкретного газу, інші можна калібрувати для кількох газів.
Умови експлуатації – Тиск, температура та вологість можуть впливати на продуктивність.
Сигнальний вихід – Виберіть аналоговий (4–20 мА) або цифровий (MODBUS, RS485 або USB) відповідно до вашої системи керування. Більше інформації про налаштування MODBUS SCCM витратоміра SCCM мікро газовий витратомір MODBUS RTU
Монтаж та час відгуку – Мікровитратні застосування часто потребують швидкого реагування та компактного розміру.

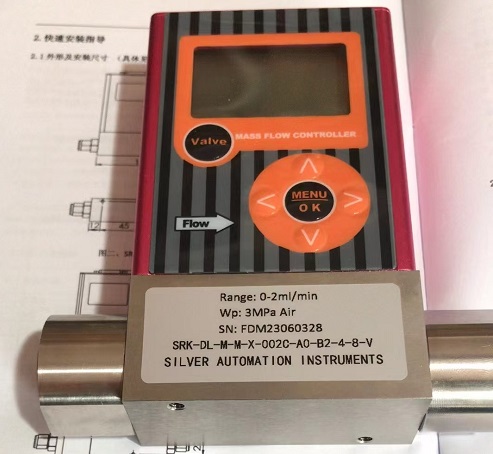

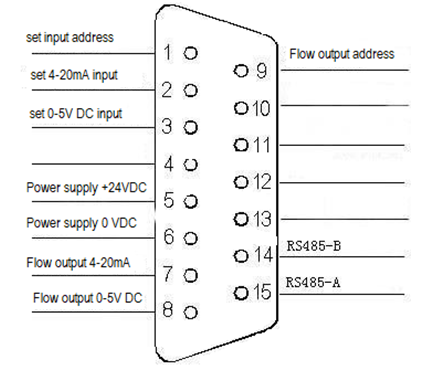

Схема підключення SCCM мікро газового витратоміра

Висновок

SCCM витратомір відіграє ключову роль у сучасних галузях, що залежать від точного контролю витрати газу. Незалежно від того, чи це нанесення тонких плівок на напівпровідники, проведення чутливих хімічних досліджень або точне дозування газу в медичному обладнанні, ці прилади забезпечують стабільність, ефективність та якість.

Розуміння принципів роботи — особливо термальних масових та диференціально-тисневих витратомірів — дозволяє користувачам вибрати оптимальний SCCM витратомір для своїх процесів. У всіх застосуваннях, де важливі мікровитрати газу, точний SCCM витратомір є серцем управління газом.

Нижче наведено відео, яке демонструє роботу нашого SCCM витратоміра:
