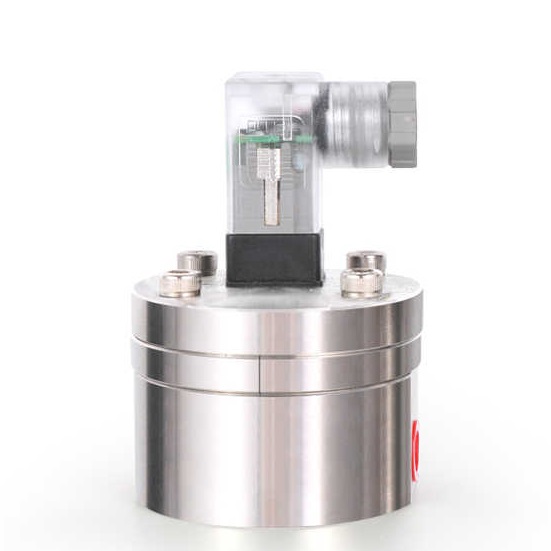

Витратомір низької витрати для інгібітора корозії

Застосування об'ємного витратоміра з низьким потоком у системі впорскування інгібітора корозії

У нафтохімічній промисловості точне додавання інгібітора корозії завжди було технічною діяльністю. Наприклад, потік може бути дуже малим, наприклад, лише 1-2 галони за хвилину або навіть менше, і зазвичай він працює під високим тиском близько 300 пізодів. Надмірні інвестиції витрачають гроші, тоді як недостатні інвестиції в обладнання можуть призвести до утворення накипу та засмічення, тому контроль потоку має бути точним. Останнім часом багато компаній почали використовувати низькопотокові витратоміри PD для вирішення цієї проблеми, і ефект справді хороший.

Фактичний попит на ін'єкції інгібітора корозії

У звичайних системах зворотного осмосу кількість доданого інгібітора корозії (ІК) зазвичай становить від 0,13 до 2,92 літрів на годину, а в деяких системах – навіть 0,02 літра на годину. При такій малій швидкості потоку звичайні витратоміри взагалі не можуть її виміряти. Крім того, в'язкість інгібіторів корозії сильно варіюється, а температура також має значний вплив на них. Як правило, похибка використання витратоміра збільшується.

Поширеною ситуацією на заводах є те, що оператори регулюють дозувальний насос на основі досвіду, регулярно перевіряють рівень рідини в резервуарі для ліків та оцінюють дозування, використовуючи цей «брудний метод». Результатом цього є або збільшення вартості ліків, або зменшення кількості накипу, завжди буде щось неприємне.

Переваги мікрооб'ємного витратоміра

Найбільшою перевагою цього витратоміра є його висока точність, яка може досягати 0,5% або навіть вище, а також вимірювати мінімальну швидкість потоку 0,5 мілілітра за хвилину (0,5 мл/хв). Що ще важливіше, він не боїться змін в'язкості рідини. Незалежно від того, чи це розріджена вода, чи густа рідина, доки можна рухати шестерню, результати вимірювань будуть точними.

Витратомір високого тиску: Вимірювання витрати інгібіторів корозії часто проводиться під високим тиском, наприклад, 280 фунтів на квадратний дюйм або 100 бар. Невеликі витратоміри PD можна перетворити на витратоміри високого тиску, і тиск може сягати навіть 400 бар.

Малі датчики витрати для наднизьких інгібіторів корозії можуть бути виготовлені дуже малих розмірів, таких як 1/8", 1/4", 1/2", 3/4", 1 дюйм, що відповідає вимогам вимірювання низької витрати.

Для систем впорскування інгібітора корозії ці характеристики є надто практичними. По-перше, діапазон потоку охоплює широкий діапазон, від десятків мілілітрів до десятків літрів на годину; по-друге, точність вимірювання висока, а дозування препарату можна точно контролювати; нарешті, він має добру стабільність і потребує мінімального обслуговування після встановлення.

На що слід звернути увагу в практичному застосуванні?

Хоча невеликий овальний шестерний витратомір простий у використанні, все ж існують деякі вимоги до встановлення та використання.

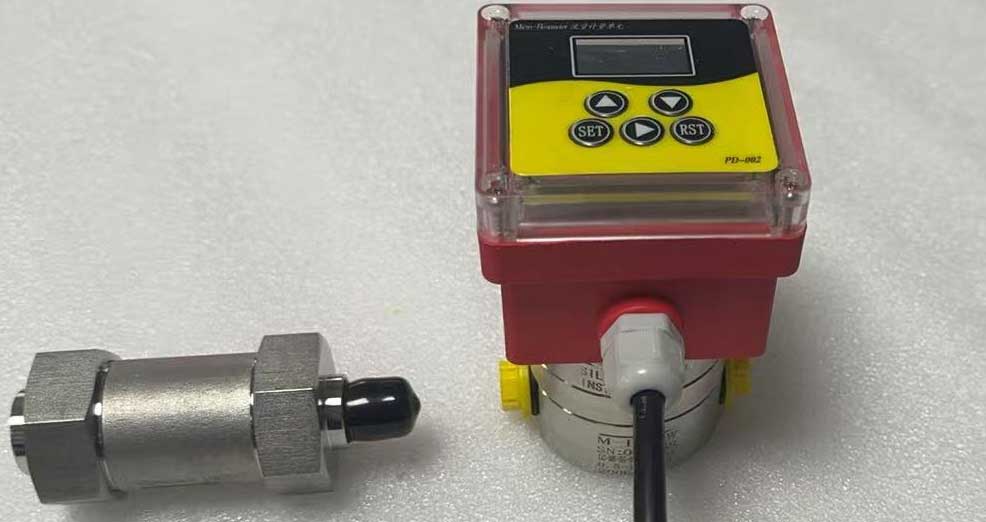

• Необхідно встановити фільтри. Хоча інгібітор корозії виглядає прозорим, неминуче присутні деякі домішки. Якщо фільтр не встановлено, домішки з часом застрягатимуть у шестернях, і показники витратоміра стануть неточними. Зазвичай рекомендується встановлювати фільтри з розміром сітки 200 або більше, що є економічно ефективним, але безпечним.

• Напрямок встановлення має бути правильним. Цей тип витратоміра має вимоги до напрямку встановлення: вхід і вихід не можна переплутати місцями, і для стабільнішого вимірювання найкраще підтримувати певний зворотний тиск. Конкретні інструкції з встановлення наведені в інструкції, просто дотримуйтесь правил.

• Слід контролювати діапазон температур. Стандартна модель працює в діапазоні температур від -30 до 80 градусів Цельсія. Якщо температура на місці особливо висока, слід вибрати високотемпературну модель. Не економте на цьому, інакше витратомір не прослужить довго і зламається.

• Необхідно обережно поводитися зі з'єднаннями. Під час скручування з'єднання не намотуйте занадто багато стрічки з необробленого матеріалу, оскільки це може спричинити проблеми, якщо вона застрягне всередині витратоміра. Цей невеликий витратомір має малий діаметр, і навіть невелика кількість сміття може спричинити проблеми.

Кілька ключових параметрів під час вибору

Мінімальний потік, який він може виявити, становить 0,5 мл/хв

Діапазон витрат слід вибирати відповідно до фактичних потреб. Наприклад, якщо дозування вашої системи становить від 0,5 до 5 літрів на годину, тоді оберіть модель LC-M6, яка має діапазон вимірювання від 0,5 до 100 літрів на годину, чого цілком достатньо та має достатні запаси.

Матеріал також важливий. Інгібітор корозії є корозійним, слід вибрати нержавіючу сталь 316, яка дорожча, але довговічніша.

Вихідний сигнал датчика витрати повинен відповідати системі керування. Поточні витратоміри зазвичай мають імпульсні або струмові виходи 4-20 мА, які можна безпосередньо підключити до систем ПЛК або РСУ для автоматичного керування. Якщо це просто моніторинг, достатньо механічного витратоміра; він дешевий і не потребує зовнішнього джерела живлення.

Практичний досвід у технічному обслуговуванні та ремонті

Перевіряйте фільтр раз на квартал і замінюйте його, якщо він засмічується. Засмічення фільтра може вплинути на вимірювання витрати та збільшити навантаження на насос.

Регулярно перевіряйте точність, підключайте мірний циліндр до виходу та вимірюйте швидкість потоку, щоб перевірити, чи відповідає вона відображеному значенню. Якщо похибка велика, можливо, знадобиться повторне калібрування в найближчій майстерні.

Економічні рахунки потрібно розраховувати чітко

Ціна на мікроовальні шестерні витратоміри справді не з низьких, коливається від кількох тисяч до десятків тисяч доларів за комплект. Але зрештою, ці гроші того варті.

По-перше, йдеться про економію ліків. Точний контроль дозування та додавання відповідно до фактичних потреб може щороку заощаджувати значні кошти на ліки. Особливо імпортні інгібітори корозії коштують дуже дорого; економія 10% може окупити витрати за один рік.

По-друге, це зменшення кількості відмов обладнання. Точне дозування зменшує утворення накипу на обладнанні, знижує частоту очищення та скорочує час простою, що має значні непрямі переваги.

Зрештою, є вартість робочої сили. Автоматичний моніторинг та керування, операторам не потрібно щодня дивитися на коробку з ліками, а також часто регулювати дозуючий насос, що заощаджує їхній час та зусилля.

Використання мініатюрного об'ємного витратоміра для системи впорскування інгібітора корозії справді є гарним рішенням. Висока точність, хороша стабільність та просте обслуговування. Хоча початкові інвестиції дещо великі, зрештою економічна ефективність дуже висока. Звичайно, вибір та встановлення повинні бути виконані правильно, а щоденне обслуговування не повинно бути недбалим, щоб повною мірою використовувати справжню функцію витратоміра.

Якщо ваша система все ще використовує метод «оцінки» для додавання інгібіторів накипу, ви можете розглянути можливість оновлення методів вимірювання. Зрештою, вдосконалене управління – це тренд, а гроші, які потрібно витрачати, все одно потрібно витрачати. Стабільна робота обладнання – ключовий принцип.
