Як точно виміряти витрату пари: пояснення 4 найкращих технологій вимірювання

Пара або водяна пара є одним із найважливіших та найпотужніших інструментів у сучасній промисловості. Це основний спосіб переміщення енергії у виробництві, хімічній обробці та системах опалення, вентиляції та кондиціонування повітря. Виробництво пари потребує багато енергії та коштів, тому здатність точно вимірювати її витрату — це не просто технічне завдання; це також важлива частина управління енергією, зниження витрат, підвищення ефективності процесів та забезпечення безпеки підприємства. Однак вимірювання пари є надзвичайно складним процесом, що створює унікальні проблеми, які можуть призвести до виходу з ладу стандартних цифрових витратомірів (таких як турбінний витратомір або магнітний витратомір).


Отже, вибір правильного витратоміра пари дуже важливий. Якщо датчик витрати пари вибрано або встановлено неправильно або взагалі не встановлено, він може надавати вам неправильні дані, що може коштувати вам багато грошей та знижувати ефективність вашого бізнесу.

Цей повний посібник стане вашим основним джерелом інформації для вимірювання витрати пари. Ми обговоримо найважливіші проблеми, що виникають, розглянемо найкращі технології датчиків витрати пари та надамо вам корисний спосіб вибрати правильні прилади для вимірювання витрати пари відповідно до ваших потреб.

---

Чому так важливо точно вимірювати витрату пари?

Перш ніж перейти до різних технологій вимірювання витрати пари, важливо знати, наскільки важливим є вимірювання пари. Для наступного дуже важливі точні та надійні дані:

Енергоефективність та розподіл витрат: Спалювання палива або використання електроенергії безпосередньо утворює пару. Ви можете відстежувати споживання енергії, розподіляти витрати між певними відділами або процесами та знаходити місця з втратами, такі як витоки або обладнання, яке працює не так добре, як могло б, шляхом точного вимірювання потоку пари.

Контроль процесу: У багатьох випадках кількість пари, що подається, є ключовим фактором для забезпечення того, щоб якість продукту залишалася незмінною. Дуже важливо мати точний контроль потоку для нагрівання, стерилізації та роботи турбін.

Передача відповідальності та виставлення рахунків: Коли пара продається від однієї організації до іншої (наприклад, від центральної електростанції до орендаря), точне вимірювання є основою для справедливого та прозорого виставлення рахунків.

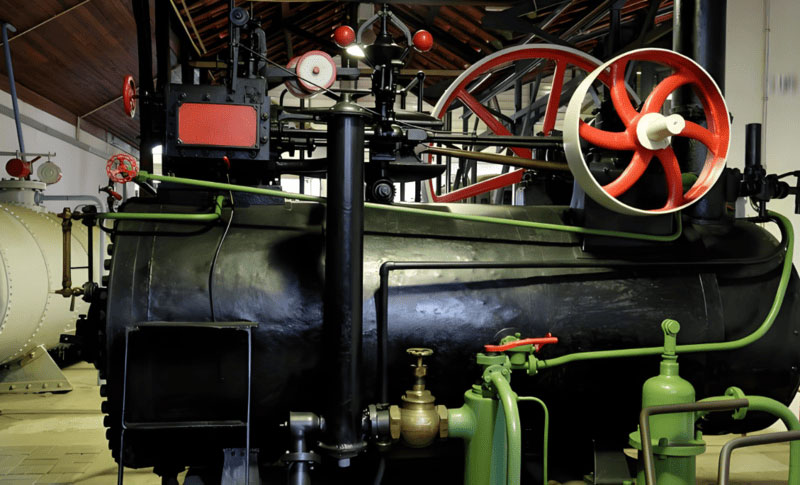

Продуктивність та безпека котла: Ефективність та справність котла можна виміряти кількістю пари, яку він виробляє. Швидкі зміни потоку можуть бути ознакою можливих проблем безпеки, які необхідно негайно вирішувати.

---

Спеціальні проблеми вимірювання потоку пари

Пара — це не просто рідина, як вода чи дизельне паливо. Через свої властивості вона створює суворе середовище, яке потребує потужних спеціалізованих інструментів.

1. Високі температури та тиск: Пара присутня за дуже високих температур і тисків, що може пошкодити або зруйнувати датчики, не призначені для роботи в цих умовах. Температура звичайної насиченої пари зазвичай нижче 200 °C, тоді як перегріта пара може перевищувати 350 °C, а за певних умов вона може навіть досягати 450 °C або вище, особливо за високого тиску.

2. Зміна густини: Найбільша проблема полягає в тому, що густина пари значно змінюється залежно від тиску та температури. Наприклад, насичена пара при тиску 3 бар має густину приблизно 3,2 кг/м³, тоді як при тиску 10 бар густина зростає приблизно до 8,5 кг/м³. Це означає, що кубічний метр пари при тиску 3 бар містить набагато меншу масу, ніж кубічний метр при тиску 10 бар, що може призвести до значних похибок, якщо масова витрата не виміряна належним чином.
Натисніть тут, різна щільність для насиченої пари та перегрітої пари за різної температури та тиску .

3. Якість пари (волога чи суха): У парі в трубі дуже мало газу. У ній часто є краплі води, що називається «волога пара». Такий двофазний потік може спричиняти значні похибки в багатьох технологіях витратомірів.
Безкоштовний калькулятор Steam >>

4. Ерозійна природа: Високошвидкісна пара, особливо волога, може бути дуже ерозійною для будь-яких компонентів у трубі, що призводить до зносу механічних лічильників. Тому для змочених частин витратомірів пари необхідні сенсорні матеріали з нержавіючої сталі, щоб протистояти ерозії.

---

Основний принцип: чому масовий потік є важливим для пари

Оскільки густина пари не є постійною, вимірювання її об'ємної витрати (наприклад, у м³/год) часто не має сенсу без знання її точного тиску та температури в тій самій точці. З цієї причини всі достовірні вимірювання пари зрештою базуються на масовій витраті (наприклад, у кг/год, тоннах/год або фунтах/год), оскільки маса пари є постійною, надійною величиною незалежно від її стану. Високопродуктивний [вимірювач масової витрати пари] забезпечує найточніші та найбезпосередніші показники для всіх застосувань з парою. Тому більшість вимірювань витрати пари потребують одиниці масової витрати.

---

Детальний посібник з технологій вимірювання витрати пари

Хоча існує кілька способів вирішення цієї проблеми вимірювання високотемпературної пари, галузь в основному спирається на кілька перевірених технологій. Повний огляд [чотирьох способів вимірювання витрати пари] включатиме різні методи, але для практичних промислових застосувань вимірювання пари нижче наведено найпоширеніші та найнадійніші прилади для вимірювання витрати пари.

---

# 1. Вихрові витратоміри: галузевий стандарт

Переваги

☆ Відсутність рухомих частин: це їхня найбільша перевага. Вихрові вимірювачі надзвичайно надійні, оскільки вони не зношуються, не ламаються та не засмічуються, тому потребують мінімального обслуговування.

☆ Широкий коефіцієнт регулювання: Вони можуть точно вимірювати широкий діапазон швидкостей потоку, вихровий витратомір серії STLU від silverinstruments.com може обробляти швидкість потоку пари 3-60 м/с.

☆ Витримувати високі температури та тиск: їхня міцна, повністю зварена конструкція з нержавіючої сталі робить їх за своєю суттю придатними для використання в суворих умовах з парою.

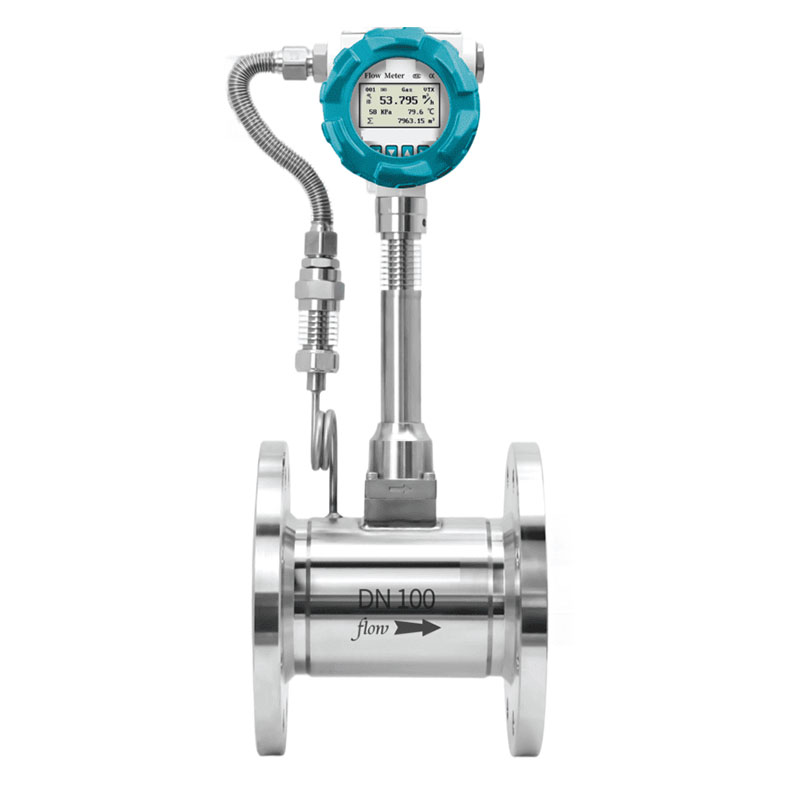

☆ Вбудована компенсація температури та тиску: Багато моделей можуть включати вбудовані датчики температури та тиску, що дозволяє компенсувати зміни щільності пари в режимі реального часу.

☆ Комплексний дисплей витрати: Вони можуть безпосередньо відображати температуру пари, тиск, об'ємну витрату та масову витрату, надаючи повну інформацію про процес на місці.

☆ Легке встановлення: Конструкція спрощує налаштування, усуваючи потребу в кількох допоміжних приладах та зменшуючи складність встановлення, також доступний вихровий витратомір для великих паропроводів діаметром понад 6 дюймів. Встановлення вихрового витратоміра також дуже просте.

Недоліки

Потрібні прямі трубопроводи: Вони чутливі до порушень профілю потоку та вимагають значної довжини прямої, безперешкодної труби вище та нижче за течією для точних показників.
Мінімальна швидкість потоку: Вони не можуть вимірювати дуже низькі швидкості потоку, оскільки для створення стабільних вихорів потрібна мінімальна швидкість.

Вихрові витратоміри мають багато переваг і недоліків; для отримання додаткової інформації зверніться до цієї статті: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Довідник з діапазону витрат вихрового витратоміра насиченої та перегрітої пари

Ми надаємо довідкову таблицю вихрових витратомірів серії STLU, яка показує діапазони витрат пари для труб різних розмірів за різного тиску та температури. Таблиця включає діапазони витрат як насиченої, так і перегрітої пари. Хоча точні діапазони витрат можуть дещо відрізнятися в різних виробників витратомірів пари, цієї довідки достатньо, щоб дати широкій публіці гарне уявлення про типові діапазони витрат пари. Діапазон витрат вихрового витратоміра насиченої та перегрітої пари

Ідеальні застосування

Для глибшого розуміння ознайомтеся з нашим детальним посібником щодо [вихрового витратоміра пари] . Він є ідеальним рішенням для переважної більшості застосувань у сфері виробництва пари та насиченої пари.

Відео по темі: Як налаштувати вихровий витратомір для вимірювання пари.

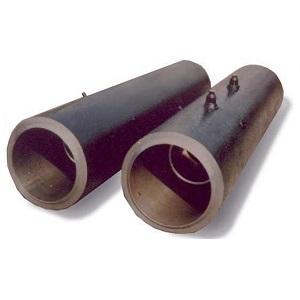

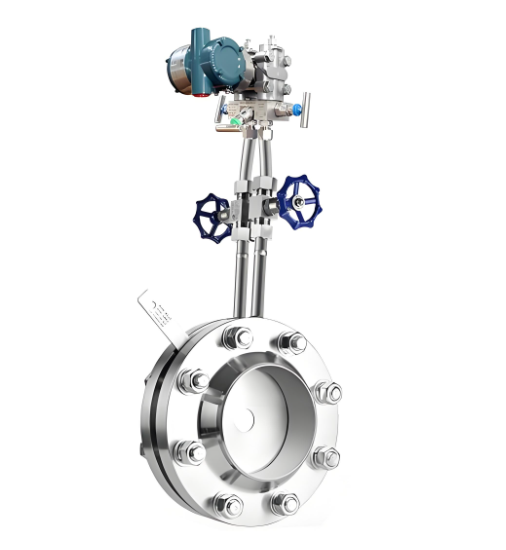

# 2. Витратоміри диференціального тиску (DP): традиційна робоча конячка

Переваги

Надзвичайно висока температурна стійкість: оскільки основним елементом є простий шматок металу, його можна виготовити з екзотичних сплавів, щоб витримувати практично будь-яку температуру, наприклад, температура перегрітої пари може бути дуже високою, а також тиск також дуже високий, і іноді вихровий витратомір не може з цим впоратися, деякі користувачі використовуватимуть витратомір з трубкою Вентурі для вимірювання пари.

Низька вартість для великих труб: Для дуже великих паропроводів підхід DP може бути економічнішим, ніж інші технології.

Недоліки

Втрата тиску: Зокрема, діафрагми спричиняють значну та постійну втрату тиску, що призводить до втрат енергії.

Знос: Гострий край діафрагми може з часом еродувати під дією пари з високою швидкістю, що призводить до втрати точності.

Обмежений діапазон регулювання: Вони мають набагато вужчий діапазон вимірювання порівняно з вихровими вимірювачами.

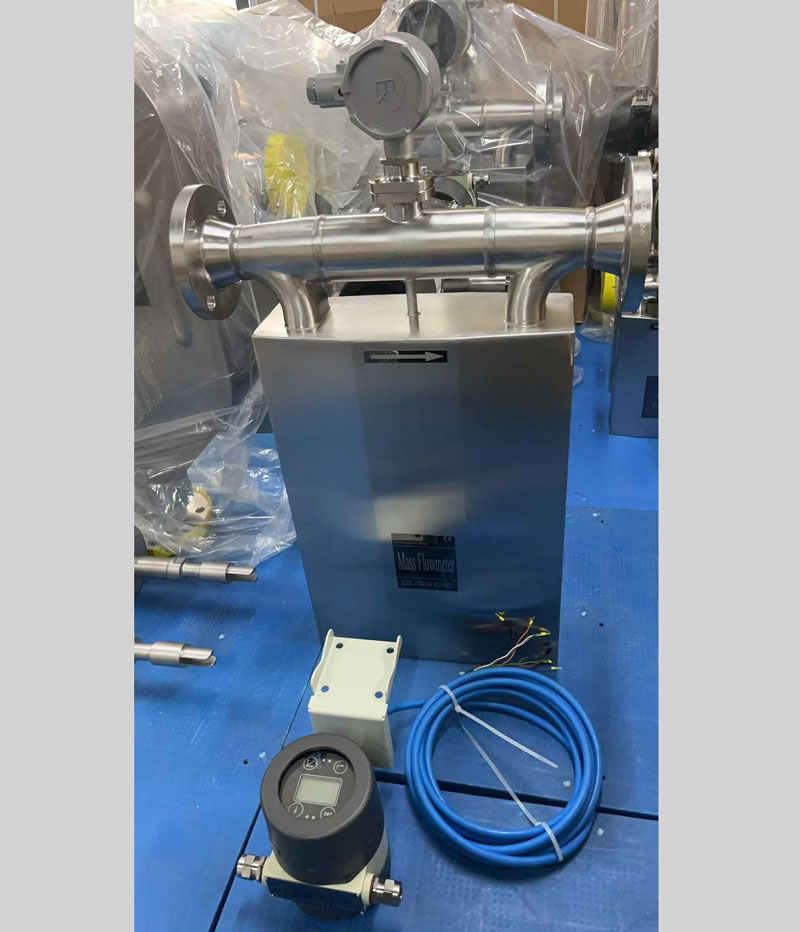

# 3. Коріолісові масові витратоміри: найвища точність

Переваги

Пряме вимірювання маси: Вимірює масу безпосередньо, усуваючи необхідність окремої компенсації температури та тиску.

Найвища точність: це найточніша технологія, доступна для вимірювання пари.

Недоліки

Дуже висока вартість: Коріолісові лічильники значно дорожчі, ніж вихрові або DP-лічильники.

Ціна масового витратоміра коливається від 3000 до 10 000 доларів, залежно від розміру труби, температури та номінального тиску.

Обмежений розмір: Зазвичай вони обмежені меншими розмірами ліній для парових застосувань через вартість та технічні обмеження. Наразі максимальний розмір витратоміра пари Коріоліса становить 12 дюймів.

Витратоміри Коріоліса також мають різні переваги та недоліки. Для отримання детального огляду ви можете звернутися до цієї статті: Переваги та недоліки масового витратоміра Коріоліса

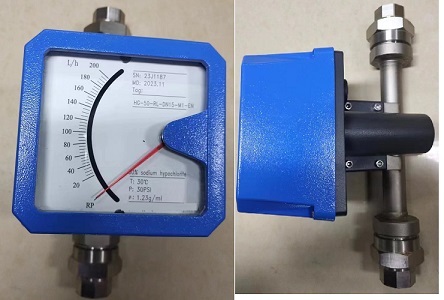

# 4. Ротаметри з металевими трубками: простий та довговічний вибір

Принцип роботи:

Металевий трубчастий ротаметр складається з конічної трубки з поплавцем всередині. Коли пара тече вгору по трубці, вона піднімає поплавок. Поплавок досягає точки рівноваги, де сила потоку пари, спрямована вгору, дорівнює вазі поплавця. Вертикальне положення поплавця потім зчитується за шкалою, що забезпечує пряме відображення швидкості потоку. На відміну від скляних трубчастих ротаметрів, які обмежені низьким тиском і м'якими рідинами, металеві трубчасті ротаметри виготовлені з нержавіючої сталі та інших сплавів, що робить їх придатними для складних умов, таких як робота з парою.

Переваги:

Міцна конструкція: Ротаметри з металевими трубками призначені для роботи з високим тиском і температурою, що робить їх придатними для застосування з насиченою і навіть деякими перегрітими парами.

Механічна простота: вони не потребують зовнішнього живлення, електроніки чи складного встановлення. Це робить їх ідеальними для віддалених або небезпечних середовищ, де ресурси для обслуговування обмежені.
Локальна індикація та дистанційна передача: Хоча багато ротаметрів забезпечують безпосередню індикацію на місці, сучасні моделі також можуть бути оснащені магнітним з'єднанням та електронними передавачами для передачі сигналів 4–20 мА для інтеграції в системи керування.

Стійкість до ерозії: суцільнометалева конструкція та відсутність чутливих датчиків означають, що вони можуть краще протистояти ерозійному середовищу пари, ніж деякі традиційні механічні вимірювачі.

Економічно ефективні: Порівняно з коріолісовими або вихровими лічильниками, ротаметри значно дешевші та часто є економічним вибором для моніторингу пари на комунальному рівні.

Недоліки:

Нижча точність: Ротаметри з металевими трубками зазвичай досягають точності в діапазоні від ±1,5% до ±2,5% від повної шкали, що нижче, ніж у вихрових або коріолісових вимірювачів. Вони найкраще підходять для моніторингу та відстеження тенденцій, а не для комерційного зберігання або високоточних застосувань.
Обмежений коефіцієнт регулювання: діапазон вимірювання вужчий, ніж у вихрових вимірювачів, а це означає, що вони можуть неефективно враховувати дуже низькі або дуже високі коливання витрати.
Ручне зчитування без електроніки: Базові ротаметри вимагають візуального огляду. Хоча електронні перетворювачі вирішують цю проблему, вони додають додаткових витрат.

Ідеальні застосування

Ротаметри з металевими трубками широко використовуються в паропроводах комунальних підприємств, системах живлення котлів та для моніторингу процесів, де достатньо приблизних показників. Наприклад, завод може встановити ротаметри для відстеження споживання пари в різних відділах, забезпечуючи приблизний розподіл витрат на енергію без інвестування в дорожчі прецизійні технології.
Для більш вимогливих застосувань ротаметр з металевою трубкою та перетворювачем може забезпечити надійний електронний вихідний сигнал, зберігаючи при цьому міцну та простоту конструкції. Це робить його практичним проміжним варіантом між традиційними механічними лічильниками та сучасними електронними системами вимірювання витрати.

Короткий огляд технологій вимірювання витрати пари

---

Як вибрати правильний витратомір пари

Зробити правильний вибір передбачає ретельний аналіз вашого процесу. Першим кроком є обговорення основних [типів витратомірів пари] .

# Насичена пара проти перегрітої пари

Вкрай важливо знати стан вашої пари. Насичена пара знаходиться в точці кипіння для заданого тиску, тоді як перегріта пара нагріта. Температура насиченої пари зазвичай становить близько 200–250 °C, тоді як перегріта пара може досягати набагато вищих температур, зазвичай 350–450 °C або більше, часто під дуже високим тиском. Вимірювання потоку перегрітої пари значно складніше, ніж вимірювання насиченої пари, через її високу температуру, низьку щільність та змінні властивості поза точкою кипіння. Перегріта пара є сухою (100% газ), що полегшує її вимірювання. Насичена пара часто «волога» і вимагає ретельного розміщення вимірювача, а іноді й спеціалізованого обладнання для обробки потенційного конденсату.

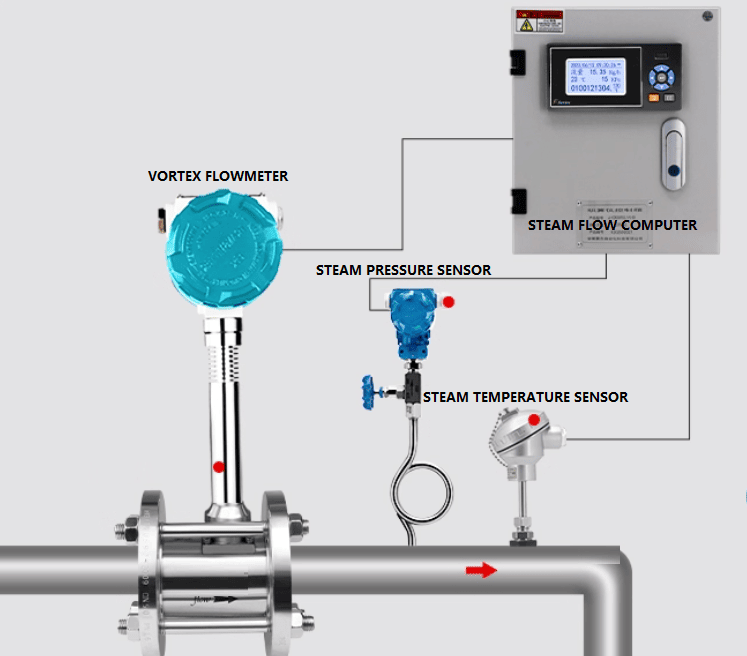

# Критична роль компенсації температури та тиску

Як згадувалося, густина пари змінюється залежно від температури та тиску. Об'ємні вимірювачі, такі як Vortex та DP, насправді вимірюють швидкість, а не масу. Щоб перетворити їхні об'ємні показники на точні показники масової витрати, вони повинні бути інтегровані з датчиками температури та тиску. Це досягається за допомогою обчислювача витрати, який приймає сигнал швидкості від витратоміра та дані в реальному часі від спеціального [ передавача тиску пари ] та датчика температури (RTD). Потім обчислювач витрати виконує розрахунок у режимі реального часу, щоб вивести компенсовану масову витрату.

Пов’язане відео: Як налаштувати обчислювач витрати пари серії AJ


# Розміри та встановлення

Правильний вибір розмірів є важливим для точності. Датчик пари повинен бути розрахований на очікувану швидкість потоку за заданих робочих умов. Наприклад, [ 4-дюймовий витратомір пари ] для головної лінії установки буде вибрано на основі максимальної потужності котла та тиску в лінії. Встановлення не менш важливе, особливо вимога до прямих трубопроводів для вихрових та DP-лічильників для забезпечення стабільного профілю потоку.

Висновок: Партнерство з експертами

Вибір правильного витратоміра пари – це складне, але критичне завдання, яке безпосередньо впливає на ефективність та прибуток вашого заводу. Хоча надійний вихровий вимірювач є ідеальним вибором для більшості застосувань, вимірювачі прямого потоку (DP) та коріолісові вимірювачі пропонують рішення для більш спеціалізованих потреб. Ключем до успіху є ретельний аналіз вашого застосування та розуміння того, як перетворити об'ємні вимірювання на точні дані масової витрати, які вам дійсно потрібні.

У Silver Automation Instruments ми спеціалізуємося на наданні комплексних рішень для вимірювання витрати пари. Наші експерти можуть допомогти вам вибрати, розрахувати розмір та налаштувати правильну технологію для вашого процесу, гарантуючи, що ви отримаєте надійні та точні дані на довгі роки.

Часті запитання (FAQ) про витратоміри пари

1. Який найкращий і найпоширеніший витратомір для пари?
Для переважної більшості промислових застосувань вихровий витратомір є галузевим стандартом і найкращим вибором для вимірювання пари. Його міцна конструкція без рухомих частин робить його дуже надійним і не потребує особливого обслуговування, а також пропонує чудовий баланс продуктивності та вартості. Тим не менш, класичний диференціальний витратомір (ДТ) залишається дуже широко використовуваним рішенням, особливо для складних застосувань з парою високого тиску та високої температури, з якими може бути важко впоратися.

2. Чому я не можу використовувати стандартний витратомір води для пари?
Пара існує за дуже високих температур і тиску, які можуть зруйнувати стандартні витратоміри, такі як магнітні або турбінні. Крім того, щільність пари різко змінюється залежно від тиску та температури, що вимагає спеціалізованих компенсаційних можливостей, що є в спеціалізованих витратомірах пари.

3. Чи потрібно вимірювати масову чи об'ємну витрату пари?
Завжди слід вимірювати масову витрату (наприклад, у кг/год або фунтах/год). Оскільки густина пари не є постійною, прості показники об'єму (наприклад, м³/год) часто не мають значення. Показники масової витрати – це єдиний спосіб точно відстежувати споживання енергії та витрати.

4. Що таке компенсація температури та тиску?
Оскільки об'ємні вимірювачі, такі як Vortex та DP, фактично вимірюють швидкість, їх необхідно поєднувати з окремими датчиками температури та тиску, щоб точно визначати масову витрату пари. Обчислювач витрати використовує дані з усіх трьох датчиків для безперервного обчислення щільності пари та перетворення показників швидкості на точну масову витрату.

5. Яка різниця між насиченою та перегрітою парою?
Насичена пара знаходиться в точці кипіння за заданого тиску та часто містить краплі води («волога пара»). Перегріта пара нагрівається вище точки кипіння та є повністю сухим газом. Перегріту пару легше вимірювати, але відповідний витратомір може обробляти обидва типи.

6. Чи потрібні прямі трубопроводи для встановлення лічильників пари?
Так, більшість із них це роблять. Вихрові та диференціальні витратоміри (ДТ) чутливі до збурень потоку та вимагають значної довжини прямої, вільної труби (зазвичай 10 діаметрів вище за течією та 5 нижче за течією) для забезпечення точності. Лічильник Коріоліса — єдиний тип, який не потребує прямих ділянок трубопроводів.

7. Коли слід використовувати витратомір Коріоліса для пари?
Коріолісів витратомір використовується для застосувань, які вимагають абсолютно найвищого рівня точності (наприклад, краще, ніж ±1%). Він є найкращим вибором для контролю критичних процесів або комерційного зберігання високої вартості, але його вартість значно вища.

8. Чи можна використовувати металевий трубчастий ротаметр для пари?
Так. Ротаметр з металевою трубкою – це простий, довговічний та економічно ефективний механічний вимірювач, який можна використовувати для локальної індикації витрати в паропроводах загального призначення, де висока точність не є основною вимогою. Наша компанія також пропонує ротаметри з металевою трубкою, оснащені сигнальними виходами та функціями підсумовування, що пропонує простий та довговічний варіант для моніторингу пари комунальних підприємств.

9. Що станеться, якщо моя пара «мокра»?
«Волога пара» містить краплі води, які можуть спричиняти неточності вимірювань та роз'їдати компоненти лічильника. Для отримання найкращих результатів витратомір слід встановлювати у вертикальній трубі з потоком пари, спрямованим вгору, а перед лічильником слід встановити конденсатоуловлювачі для видалення якомога більшої кількості рідини.

10. Як мені вибрати правильний розмір для мого витратоміра пари?
Розмір лічильника має бути підібраний на основі очікуваної швидкості потоку за конкретного робочого тиску та температури вашого застосування. Неправильно підібраний лічильник (занадто великий або замалий) буде неточним. Завжди краще надавати дані процесу експерту з контрольно-вимірювальних приладів (наприклад, silverinstruments.com), щоб забезпечити правильний вибір розміру.
