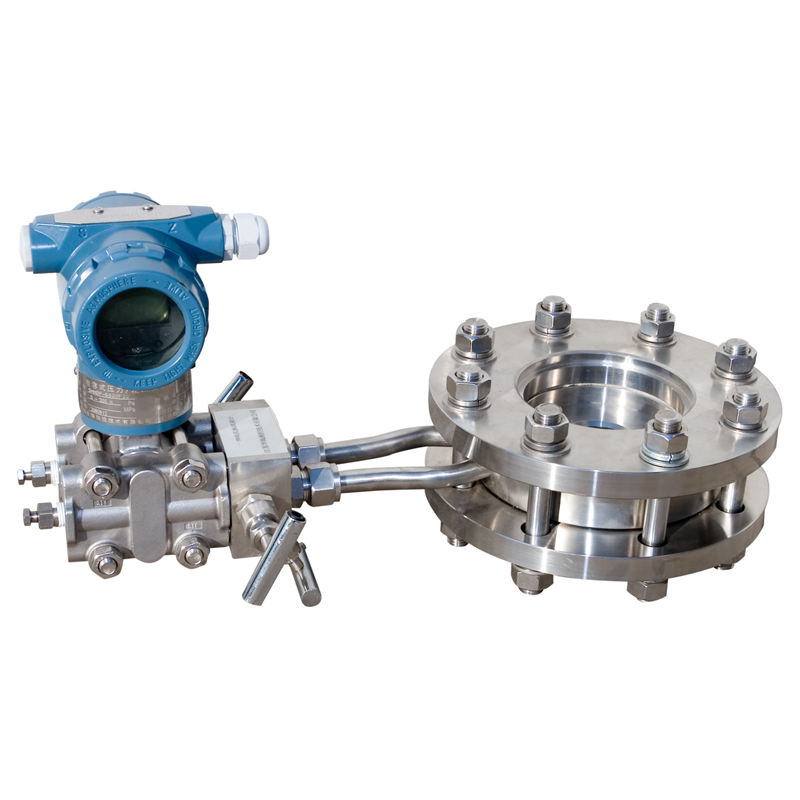

Витратомір типу діафрагми - це пристрій перепаду тиску для вимірювання витрати. Він може використовуватися з датчиками перепаду тиску для вимірювання різної рідини або газу в трубопроводі.
Витратомір діафрагми включає стандартну кільцеву камеру, сопло тощо. Пристрій дросельної заслінки витратоміра використовується з датчиком перепаду тиску для вимірювання витрати рідини, пари та газу. Вимірювач витрати диференціального тиску у отворі широко використовується в нафтовій, хімічній, металургійній, енергетичній, легкій промисловості та інших відділах.
Як працює пластинчастий витратомір Orifice?
Рідина, наповнена трубопроводом, коли вони протікають через дросельний пристрій в трубопроводі, пучок потоку буде утворювати локальне скорочення на дроселі дросельного пристрою, тим самим збільшуючи швидкість потоку і низький статичний тиск, тому він генерується до і після дросельної заслінки. Перепад тиску, тобто диференціальний тиск, чим більший витрата, тим більша різниця тисків створюється до і після дросельної заслінки, тому розходомір отвору може вимірювати швидкість потоку рідини, вимірюючи різницю тисків. Цей метод вимірювання витрати базується на законах енергозбереження та безперервності потоку.
Деякі виробники витратомірів з отвором розробляють мультипараметричний витратомір із діафрагмою, він може визначати температуру, тиск і DP за допомогою одного датчика витратоміра, щоб обчислити витрату газу в стандартних умовах або розрахувати масову витрату пари.
Особливості отвору пластини витратоміра DP
-
Легка структура та стабільна робота
-
Тривалий термін служби
-
Низька ціна витратоміра діафрагмового пластини
-
Вихідні витратоміри мають широкий спектр застосування
-
Доступні різні розміри: 2 ”, 4” витратомір із діафрагмою, 6 ”, 8”, 10 дюймів тощо
-
Висока стійкість
-
Зменшіть діапазон: 3: 1 ~ 4: 1
-
Підходить для вимірювання середовищ, таких як пар, вугільний газ та охолоджуюча вода, доменний газ, стиснене повітря або брудні рідини
-
Може використовуватися як витратомір високої температури або витратомір високого тиску
Огляд витратоміра V-Cone Вимірювач витрати V-Cone - це вдосконалена технологія, яка виводить вимірювання диференціального тиску на новий рівень. Витратомір V -Cone довів свою ефективність в маслі ...
Багатовідвірний збалансований витратомір є різновидом диференціальних передавачів витрати. Він має очевидну перевагу перед традиційними діафрагмовими датчиками потоку.
