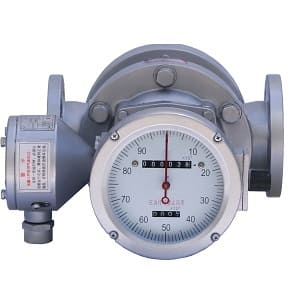

Імпульсний вихідний об'ємний витратомір

Навіщо нам потрібен імпульсний вихід для PD-витратоміра?

Об'ємний витратомір – це прилад для вимірювання витрати, який безпосередньо вимірює загальну витрату чистої рідини шляхом періодичного заповнення та зливу об'єму рідини в прецизійній вимірювальній камері. Він в основному використовується для вимірювання чистих рідин, таких як дизельне паливо, паливо, сира нафта, мастильні матеріали, хімічна сировина та харчові рідини, особливо підходить для ситуацій, коли суворо потрібна точність вимірювання рідини.

Його основна перевага полягає у високій точності вимірювання (0,2% ~0,5%), незалежності від змін в'язкості рідини та відсутності необхідності використання прямих ділянок трубопроводу вище та нижче за течією під час монтажу.

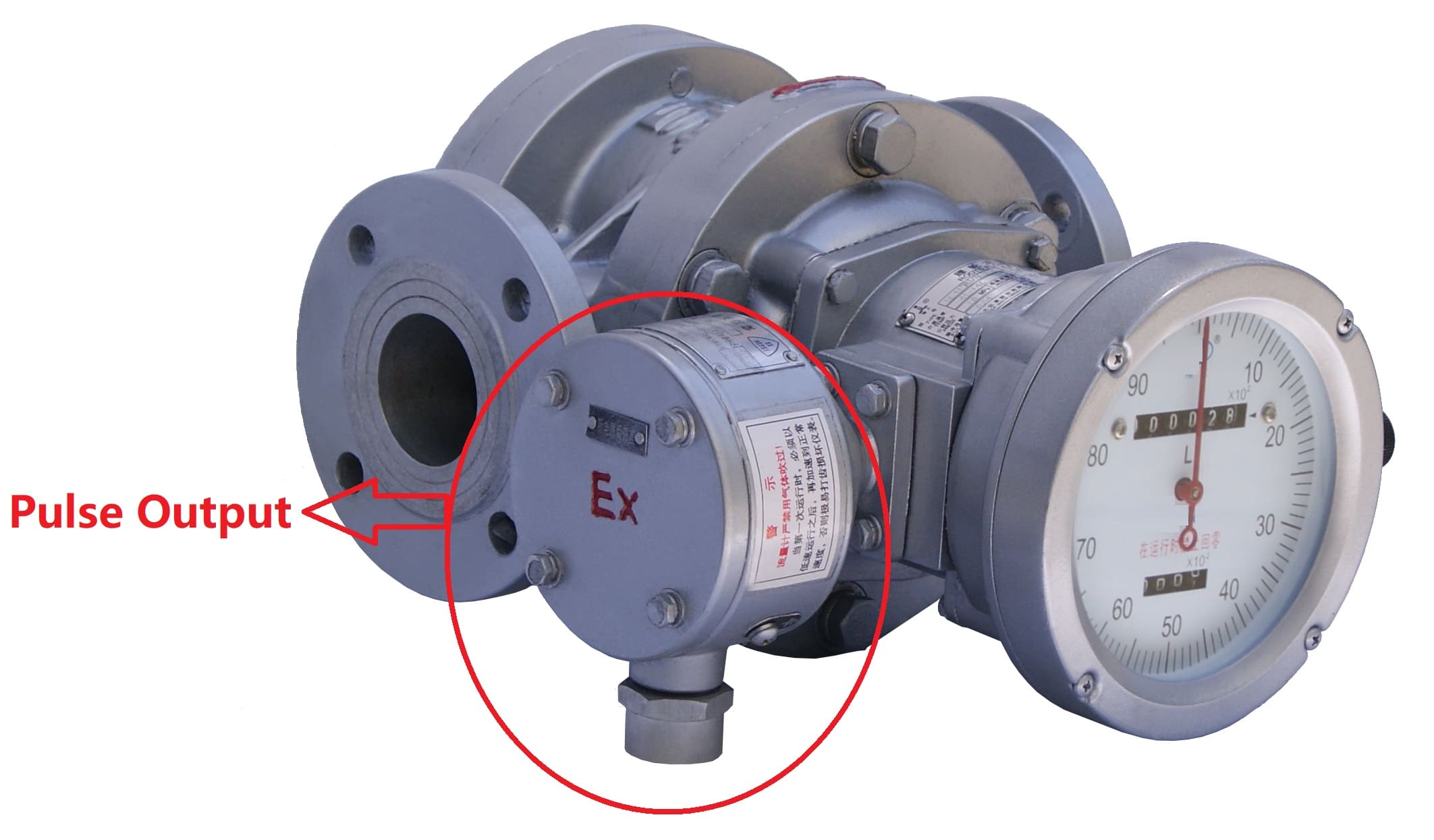

Традиційні витратоміри з прямим поршнем (PD) часто використовують механічну стрілку для відображення сумарного потоку. Зі зростанням попиту на автоматизацію з'явилися об'ємні витратоміри з імпульсним виходом. Їхня перевага полягає в перетворенні сигналів потоку в режимі реального часу на електричні імпульсні сигнали (такі як імпульси PNP або NPN), що полегшує інтеграцію з системами керування, такими як ПЛК та РСУ, забезпечуючи дистанційну передачу даних, миттєвий розрахунок потоку, керування партіями та автоматизоване управління, значно підвищуючи рівень інтелекту та ефективність керування в переробних галузях.

Огляд імпульсного вихідного передавача серії BGF для витратоміра PD

Передавач серії BGF – це датчик кутового переміщення обертового вала, який при використанні з об'ємними витратомірами нашої компанії може перетворювати потік вимірюваного середовища в електричні імпульсні сигнали для дистанційної передачі. Це вибухобезпечний передавач.

Технічні характеристики імпульсного виходу від витратоміра PD

· 1. Безконтактний, прямокутний вихід, надійна передача сигналу, імпульс NPN або PNP

· 2. Частота сигналу пропорційна швидкості потоку

· 3. Робоча температура навколишнього середовища: від -10°C до 60°C

· 4. Вибухозахист: ExdⅡBT5

· 5. Розмір вихідного адаптера: вибухобезпечний тип, внутрішня різьба G1/2"

· 6. Розмір отвору для кабельного входу: вибухобезпечний тип Φ11

· 7. Висока точність, антивібраційний, особливо підходить для кількісного наповнення

Технічні характеристики імпульсного передавача BGF-I (12 В постійного струму + 3-провідна система)

Технічні характеристики імпульсного передавача BGF-II (24 В постійного струму + 3-провідна система)
