Коли йдеться про точність, ефективність та довгострокову надійність, цифрові промислові витратоміри значно перевершують свої механічні аналоги. Незалежно від середовища, яке ви контролюєте, будь то вода, газ, нафта, рідини з високою в'язкістю чи агресивні хімікати, вибір правильного цифрового витратоміра забезпечує точні показники та оптимальну продуктивність у ваших промислових операціях.
У цьому посібнику ми розглянемо найпоширеніші
типи цифрових витратомірів, порівняємо їхні характеристики та допоможемо вам зрозуміти, на що звернути увагу перед покупкою. Типи цифрових витратомірів (і як вони порівнюються)
У промислових умовах використовується кілька типів цифрових витратомірів. Кожен з них працює за різним принципом і підходить для конкретних застосувань. Ось короткий огляд:
Електромагнітний витратомір
Магнітні витратоміри, також відомі як електромагнітні витратоміри, магнітні вимірювачі, вимірюють напругу, яку створює рідина під час протікання через магнітне поле, для розрахунку швидкості потоку рідини.
Найкраще підходить для: струмопровідних рідин (наприклад, води, кислот, хімікатів, молока, шламу, стічних вод)
Як це працює: Вимірює потік за допомогою закону електромагнітної індукції Фарадея
Плюси: відсутність рухомих частин, висока точність, низький перепад тиску
Мінуси: Не можна використовувати для непровідних рідин (таких як нафта чи газ)
Ультразвуковий витратомір
Ультразвуковий цифровий витратомір – це тип пристрою для вимірювання витрати, який використовує ультразвукові хвилі для визначення швидкості потоку рідини – зазвичай рідин, а іноді й газів – всередині труби.
Найкраще підходить для: чистих рідин у великих трубах, більшу частину часу можна працювати на чистій воді.
Як це працює: Використовує ультразвукові хвилі для вимірювання швидкості потоку
Плюси: Ненав'язливий (моделі з кріпленням на затискачі), мінімальне обслуговування
Мінуси: На продуктивність можуть впливати бульбашки або тверді речовини в рідині.
Витратомір Коріоліса
На відміну від багатьох інших витратомірів, що вимірюють об'єм, коріолісові вимірювачі безпосередньо вимірюють масову витрату рідини, що особливо корисно, коли точність є критично важливою.
Найкраще підходить для: високоточного вимірювання рідин і газів, це витратоміри з найвищою точністю.
Як це працює: Виявляє зміни масової витрати за допомогою вібрації
Плюси: Надзвичайно точний, вимірює як масову витрату, так і загальну витрату, температуру та густину
Мінуси: Дорого
Вихровий витратомір
Вихровий цифровий витратомір – це тип витратоміра, який вимірює швидкість потоку рідин, газів або пари шляхом виявлення вихорів (закручених візерунків), що утворюються, коли рідина протікає повз обрив (нерухомий об'єкт на шляху потоку).
Найкраще підходить для: пари, газу та деяких рідин
Як це працює: Вимірює вихори, що утворюються перешкодою в потоці
Плюси: Відсутність рухомих частин, підходить для застосувань з високою температурою та високим тиском, зазвичай використовується для вимірювання пари.
Мінуси: Менш точний для вимірювання низьких швидкостей потоку та рідин з високою в'язкістю.

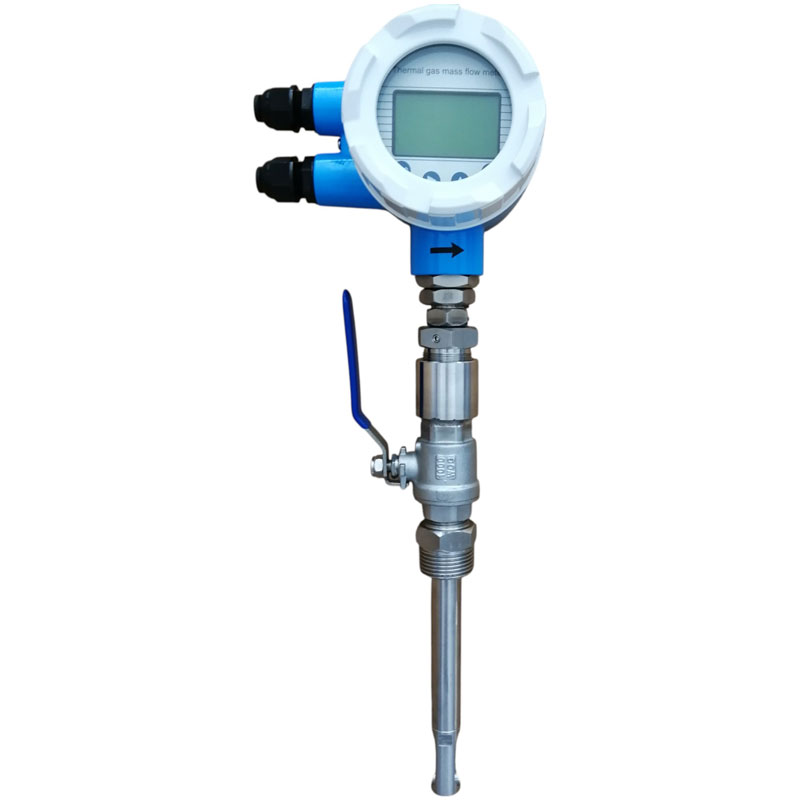

Тепловий масовий витратомір
Тепловий масовий витратомір вимірює фактичний масовий потік газів за допомогою теплопередачі, забезпечуючи точні показники, які не залежать від змін температури чи тиску, на відміну від лічильників, що вимірюють об'єм або швидкість.
Найкраще підходить для: вимірювання газу (особливо повітря, азоту, біогазу, CO2, зрідженого нафтового газу або природного газу)
Як це працює: Вимірює розсіювання тепла, коли газ проходить повз нагрітий датчик.
Плюси: Пряме зчитування масової витрати, добре підходить для низьких швидкостей потоку, може вимірювати навіть газ у вакуумному середовищі.
Мінуси: Не підходить для вимірювання рідин або газів під високим тиском
Зведена таблиця порівняння
|
Digital Flow Meter Type
|
Best Use Case
|
Compatible Fluids
|
Accuracy
|
Applications
|
Advantages
|
Limitations
|
|
Vortex Flow Meter
|
Steam, gas, and liquid flow measurement
|
Liquids, gases, steam
|
±1% of reading
|
Steam boilers, chemical processing, HVAC systems
|
Handles high temperatures and pressure, durable, low maintenance
|
Less accurate at low flow rates
|
|
Electromagnetic Flow Meter (Mag Meter)
|
Measuring conductive liquids
|
Water, slurry, chemicals, wastewater
|
±0.5% of reading
|
Water treatment, food processing, chemical plants
|
Highly accurate, no pressure loss, long service life
|
Cannot measure non-conductive fluids (e.g., oil, air, gas)
|
|
Ultrasonic Flow Meter
|
Clamp-on and inline flow monitoring
|
Clean water
|
±1% or better
|
Energy monitoring, water systems, pipeline flow
|
Non-invasive (clamp-on), no flow disruption
|
Accuracy may vary with pipe and fluid conditions
|
|
Coriolis Flow Meter
|
High-accuracy mass flow for liquids and gases
|
Liquids, gases (including high viscosity)
|
±0.1% or better
|
Oil & gas, pharmaceutical, food and beverage
|
Measures mass flow directly, extremely accurate
|
High cost, sensitive to vibration
|
|
Thermal Mass Flow Meter
|
Low flow gas measurement
|
Air, nitrogen, natural gas, CO₂
|
±1-2% of reading
|
HVAC systems, gas leak detection, cleanrooms
|
Ideal for low gas flow, high sensitivity
|
Not suitable for liquids or dirty gases
|
Ключові фактори, які слід враховувати під час вибору витратоміра
Тепер, коли ви знайомі з різними типами цифрових витратомірів та принципами їхньої роботи, наступним кроком є ретельна оцінка кількох критичних факторів та їх узгодження з відповідним типом витратоміра.
✅ Тип рідини
Це рідина чи газ? Чистий, брудний, провідний чи в'язкий? Це швидко звузить ваш вибір. Якщо рідина має високу в'язкість, як-от вимірювання витрати меляси, асфальту, фруктози та смоли, вам також потрібно
повідомити постачальникам витратомірів інформацію про в'язкість рідин.
✅ Діапазон потоку
Оцініть мінімальну та максимальну об'ємні витрати процесу відносно заданого коефіцієнта регулювання та робочого діапазону витратоміра. Для точного вимірювання витрата повинна залишатися в межах каліброваного діапазону витратоміра. Для витрат нижче нижньої межі виявлення витратоміра слід вибрати наднизькокалібровний або мікровитратомір. Для витрат, що перевищують верхній діапазон, розгляньте можливість збільшення розміру витратоміра або номінального діаметра труби, щоб запобігти неточностям вимірювання та зберегти придатність числа Рейнольдса.
✅ Вимоги до точності
Вам потрібні точні вимірювання чи просто загальне уявлення про витрату? Вимірювачі Коріоліса пропонують найвищу точність, тоді як вихрові вимірювачі зазвичай «достатньо хороші» для багатьох процесів. Наприклад, коли вимірювання мазуту та зрідженого нафтового газу передбачає промислові вимірювання, ми оберемо витратомір CORIOLIS, але для багатьох котельних установок нам потрібен лише вихровий витратомір, щоб отримати дані про споживання пари.
✅ Умови встановлення
Врахуйте розмір труби, вимоги до прямої ділянки, доступний простір та умови навколишнього середовища (температуру, тиск, вібрацію).
✅ Вихід та підключення
Більшість цифрових витратомірів пропонують різні виходи, такі як 4-20 мА, Modbus, частотний, Profibuds DP або імпульсний. Вибирайте залежно від вашої системи керування або інтеграції SCADA.
✅ Технічне обслуговування та загальна вартість
Цифрові лічильники зазвичай потребують менше обслуговування, ніж механічні, але деякі високоякісні типи (наприклад, коріолісові) можуть передбачати вищі початкові витрати.
Вибір правильного цифрового промислового витратоміра не обов'язково має бути складним. Почніть з визначення потреб вашого застосування — типу рідини, діапазону витрати та точності — а потім підберіть найбільш підходящий вимірювач.
Незалежно від того, чи вимірюєте воду, газ, пару чи хімікати, існує цифрове рішення, яке пропонує кращу ефективність, надійність та продуктивність на основі даних.
