Тризатискний витратомір

2026/03/10 2025/06/05

Витратомір Tri-Clamp — це будь-який тип витратоміра, який використовує фітинги Tri-Clamp — тип гігієнічного швидкознімного з'єднання, поширеного в галузях промисловості, де чистота та легкість обслуговування є критично важливими. Tri-Clamp, також відомий як Tri-Clover, широко використовується в харчовій промисловості та виробництві напоїв, фармацевтичній та біотехнологічній промисловості завдяки своїй гладкій конструкції без щілин, яка запобігає росту бактерій та дозволяє легко чистити та стерилізувати.

Переваги з'єднань Tri-Clamp для витратомірів

Основні переваги фітингів Tri-Clamp включають:
Дизайн санітарних приміщень:
Ідеально підходить для процесів очищення на місці (CIP) та стерилізації на місці (SIP). Наприклад, для вимірювання витрати молока, йогурту та харчової олії потрібні затискні з'єднання для легкого розбирання та очищення.

Встановлення без інструментів: легко збирається та розбирається без спеціальних інструментів.

Захист від протікання: Висока герметичність завдяки відповідним прокладкам.

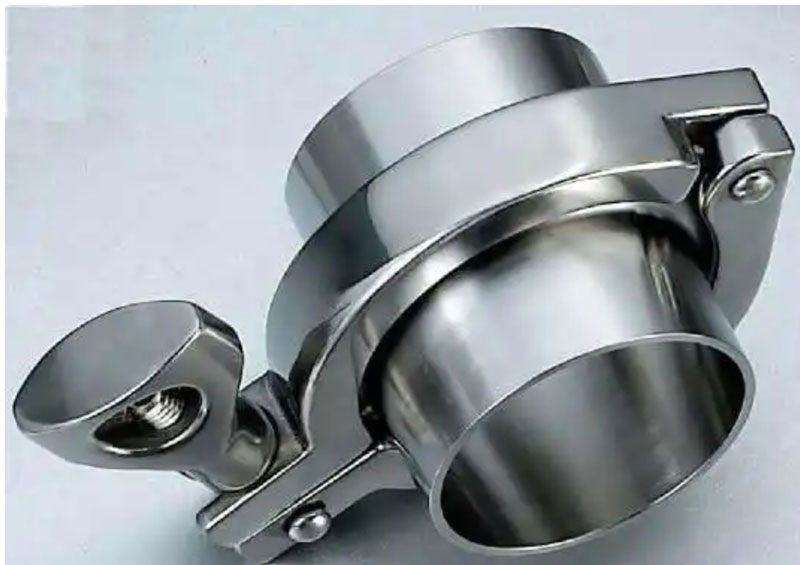

Silverinstruments.com пропонує повні набори аксесуарів для тризатискачів

Стандартизовані розміри:
Сумісний із санітарними трубами та технологічним обладнанням по всьому світу. Silverinstrumentants.com зазвичай пропонує повні комплекти аксесуарів Tri-Clamp, що позбавляє клієнтів клопоту з їх пошуком. Ці переваги роблять витратоміри Tri-Clamp найкращим вибором у гігієнічних технологічних системах. З'єднання Tri-Clamp включають зварний патрубок для санітарного фланця, труби, хомут Tri-Clamp та прокладку.

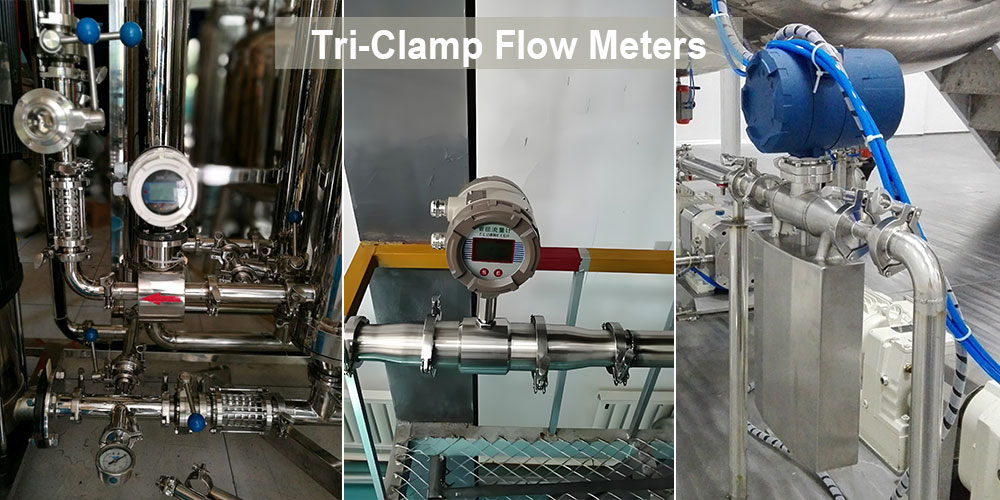

Типи витратомірів Tri-Clamp

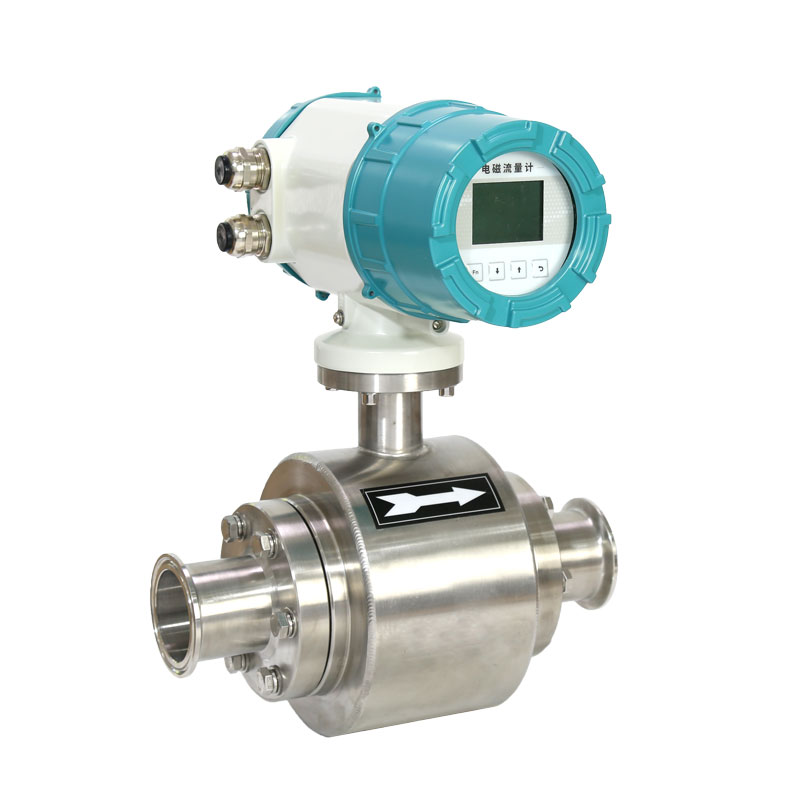

1. Тризатискні електромагнітні витратоміри (магнітометри)

Електромагнітні витратоміри використовують закон Фарадея для вимірювання струмопровідних рідин, таких як соки, молоко, молочні продукти та питна вода. Завдяки санітарній конструкції Tri-Clamp ці санітарні датчики витрати ідеально підходять для рідких харчових продуктів, напоїв та рідин для безрозбірного миття. Магнітні витратоміри Tri-Clamp ідеально підходять для рідких харчових продуктів, напоїв тощо.

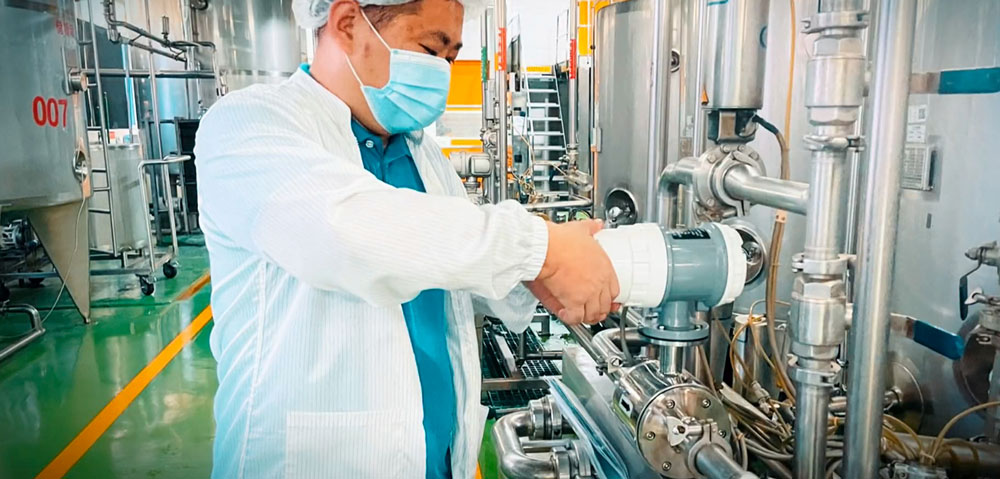

tri-clamp flow meters for hygienic process systems

Тризатискні витратоміри для гігієнічних технологічних систем

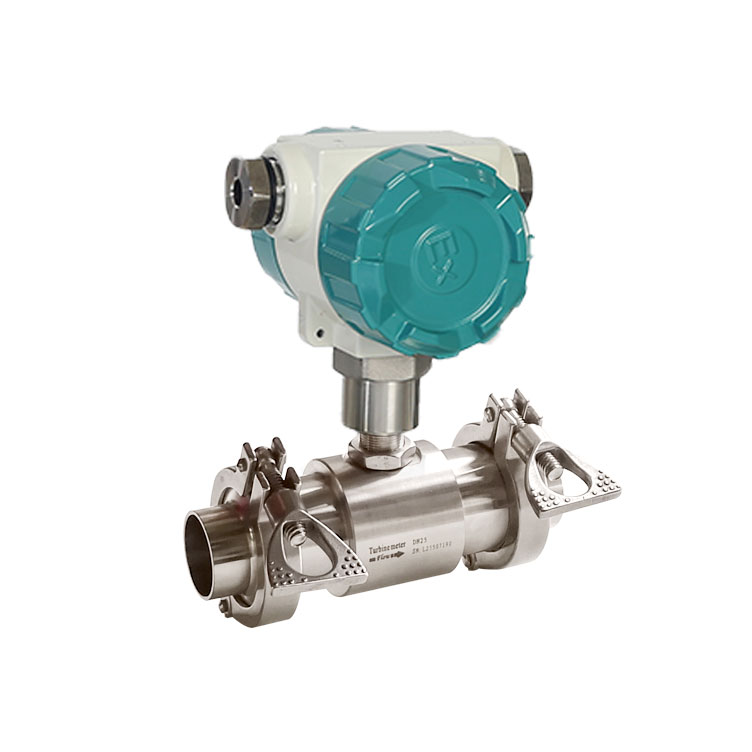

2. Турбінні витратоміри з трьома затискачами

Турбінні лічильники вимірюють витрату на основі швидкості обертання турбіни в потоці рідини. Оснащені тризатискними наконечниками, вони підходять для рідин з низькою в'язкістю, таких як вода, деіонізована вода, харчова олія, соняшникова олія, рослинна олія, пиво або розчинники в гігієнічних середовищах.

3. Ротаметри з металевими трубками (витратоміри зі змінною площею)

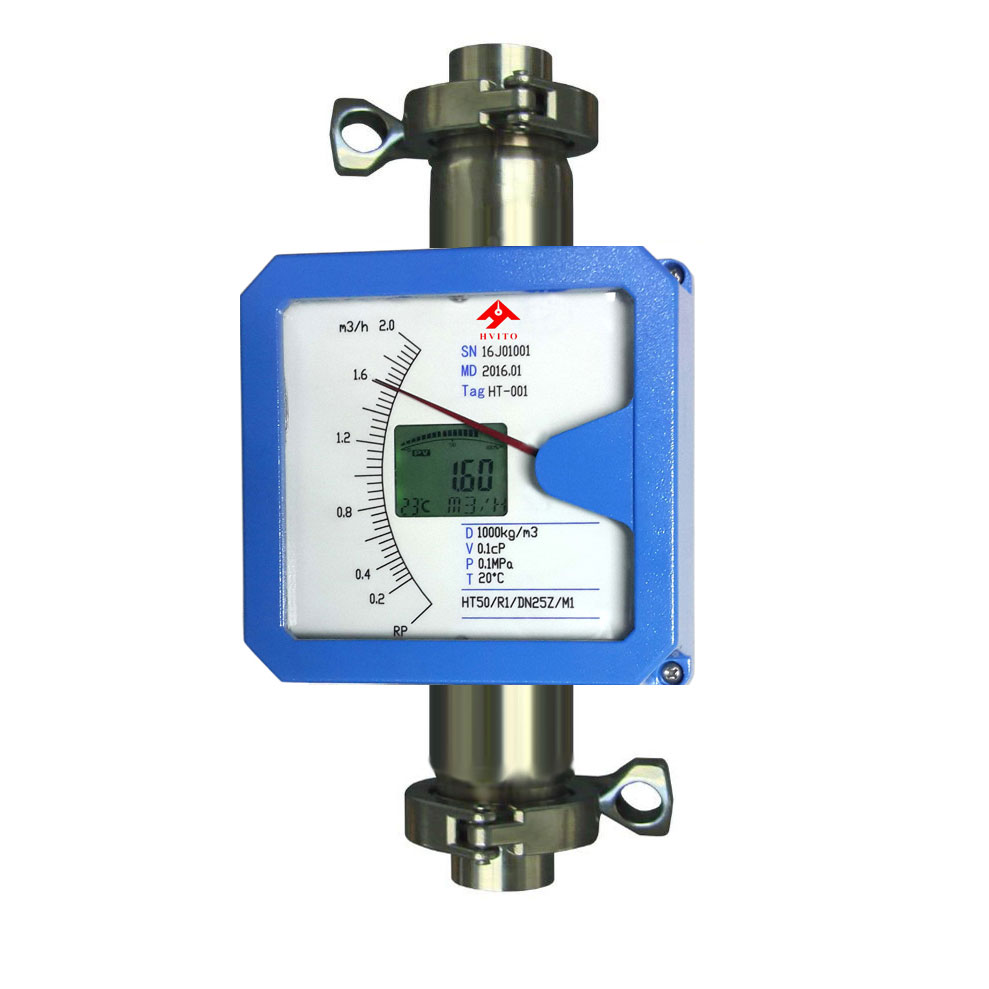

variable area flow meters with tri-camp fittings

Ці витратоміри типу VA вимірюють витрату за допомогою поплавця, що рухається всередині конічної металевої трубки. Хоча вони й менш поширені в санітарних системах, існують варіанти з трьома затискачами для індикації витрати в комунальних лініях, що не потребують особливого обслуговування. Санітарний ротаметр може вимірювати молоко, сік, оцет, воду методом зворотного осмосу, деіонізовану воду тощо.

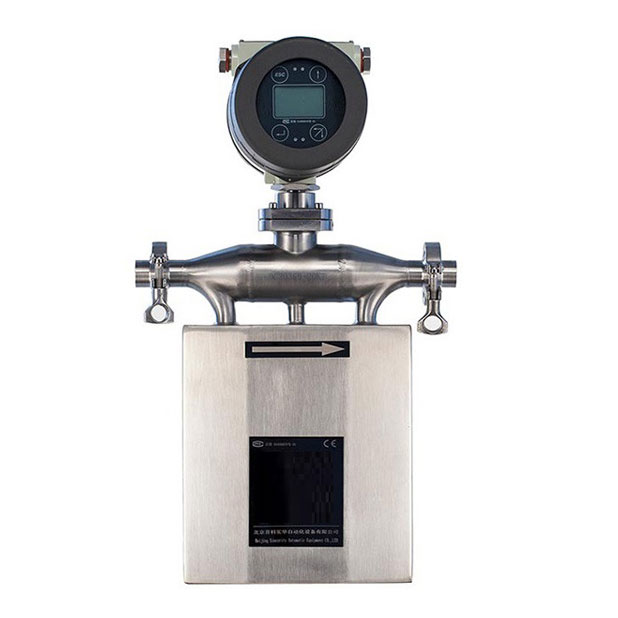

4. Гігієнічні коріолісові масові витратоміри

Коріолісові лічильники безпосередньо вимірюють масову витрату та густину за допомогою ефекту Коріоліса. Тризатискні коріолісові лічильники ідеально підходять для дорогоцінних рідин, таких як сиропи, фармацевтичні інгредієнти та в'язкі продукти, забезпечуючи високу точність та гігієнічну сумісність. Наприклад, вимірювання швидкості потоку патоки, шоколаду, йогурту та варення.

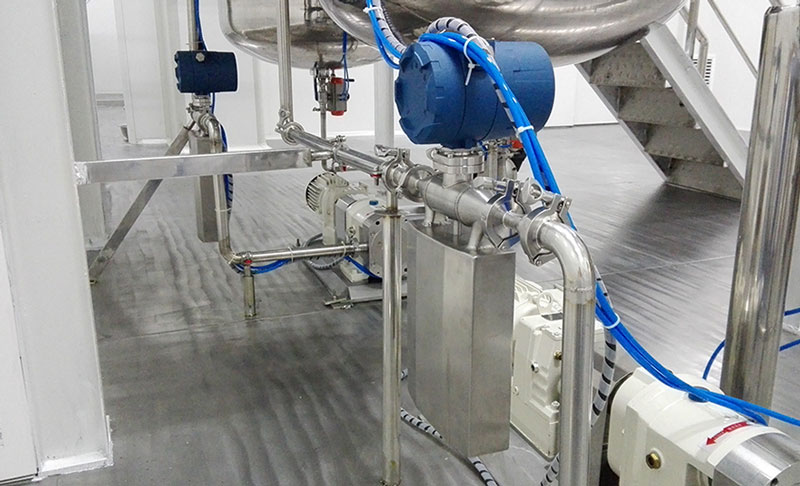

Санітарний коріолісовий масовий витратомір для харчової промисловості

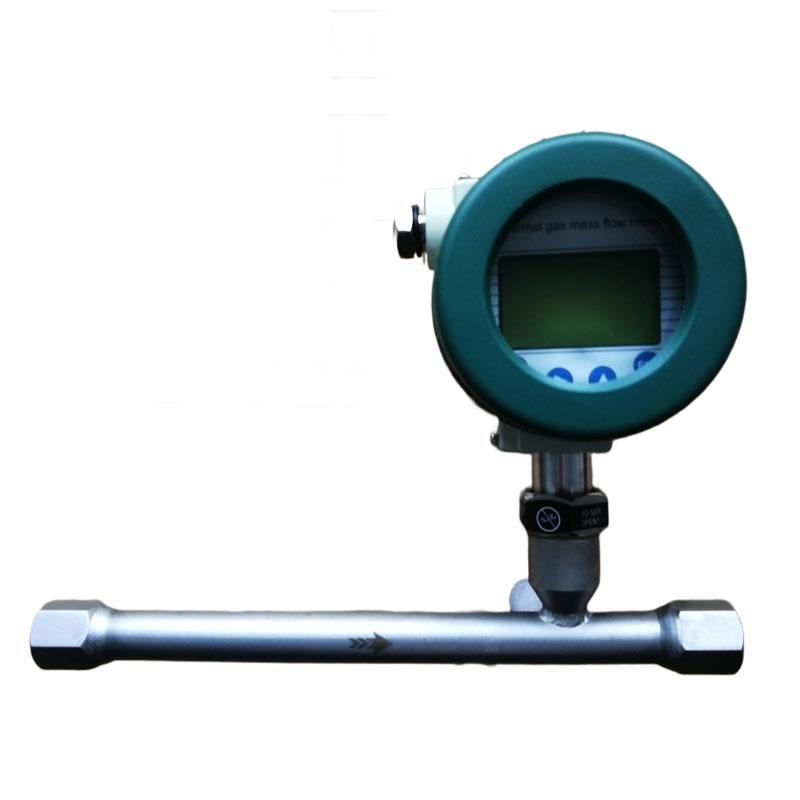

5. Теплові масові витратоміри

Вони вимірюють масовий потік газів на основі розсіювання тепла. Завдяки кріпленню Tri-Clamp вони використовуються для вимірювання газу бродіння або подачі чистого газу в біотехнологічних або фармацевтичних установах.

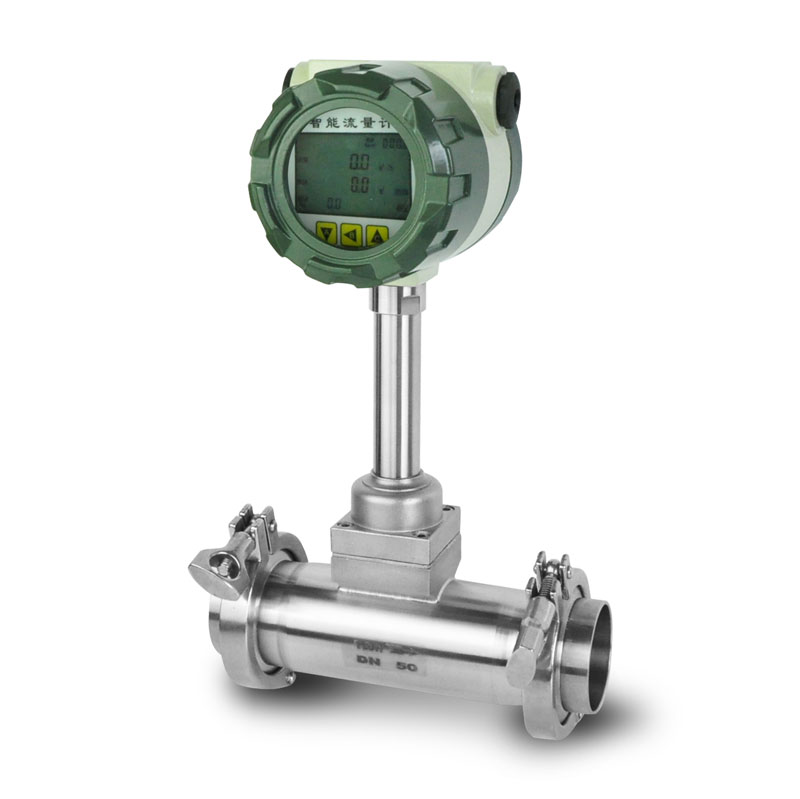

6. Вихрові витратоміри з трьома затискачами

Вихрові витратоміри виявляють вихори, що утворюються обривом потоку. Вихрові витратоміри Tri-Clamp добре підходять для вимірювання пари, газу та чистих рідин у санітарних середовищах, де прийнятна помірна точність.

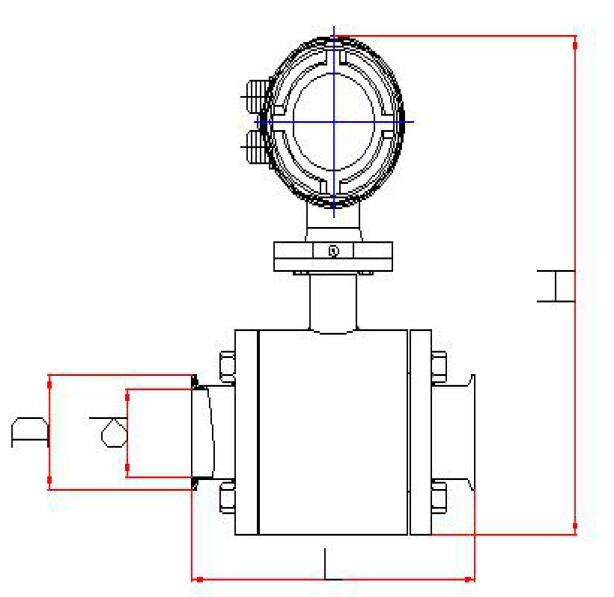

Розмір з'єднання Tri-Clamp

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com пропонує різні види витратомірів із трьома затискачами

Витратоміри Tri-Clamp поєднують точне вимірювання витрати з гігієнічними та зручними підключеннями. Пропонуючи широкий спектр технологій вимірювання витрати в конфігурації Tri-Clamp, вони забезпечують гнучкі рішення для галузей промисловості, що вимагають як чистоти, так і продуктивності. Незалежно від того, чи вимірюєте молоко, пиво, кисень чи фармацевтичні інгредієнти, у вас знайдеться витратомір Tri-Clamp, який задовольнить ваші потреби.

Наступне відео може надати більше інформації про тризатискний витратомір та про те, як його встановити.
