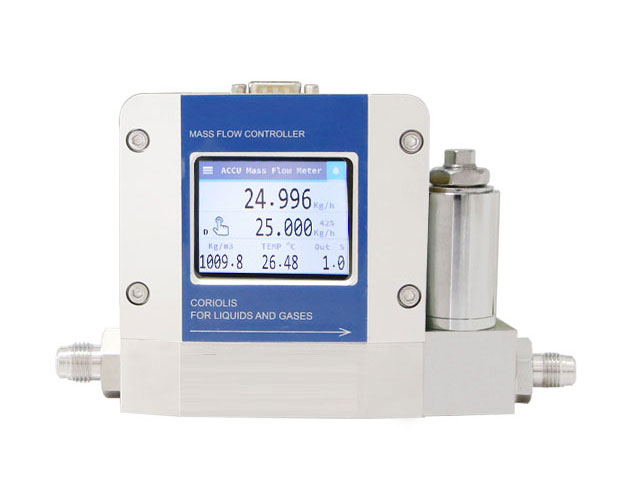

Що таке малий витратомір Коріоліса? Звичайні витратоміри Коріоліса використовуються для вимірювання великих витрат, наприклад 50 Мт/год, 100 Мт/год або навіть вище. . SH-CMF-FE успішно застосовує технології потоку Коріоліса...

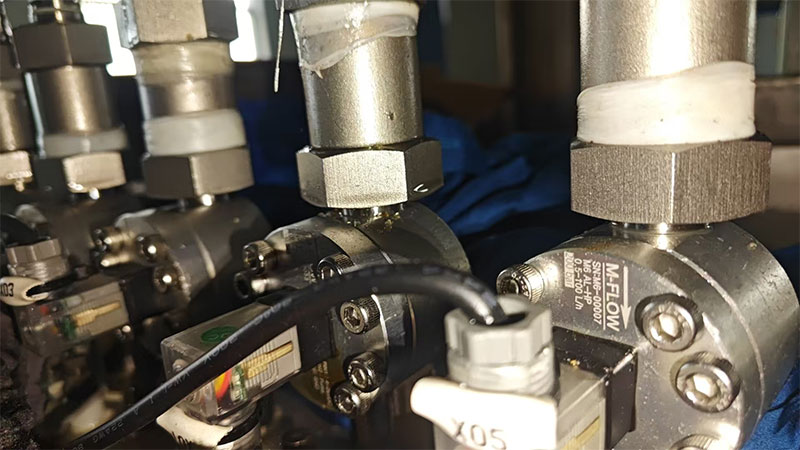

Турбінний витратомір для вимірювання малої витрати водиЗ безперервним прогресом суспільства, науки й техніки все більше уваги приділяється вимірюванню витрати в різних промислових системах...

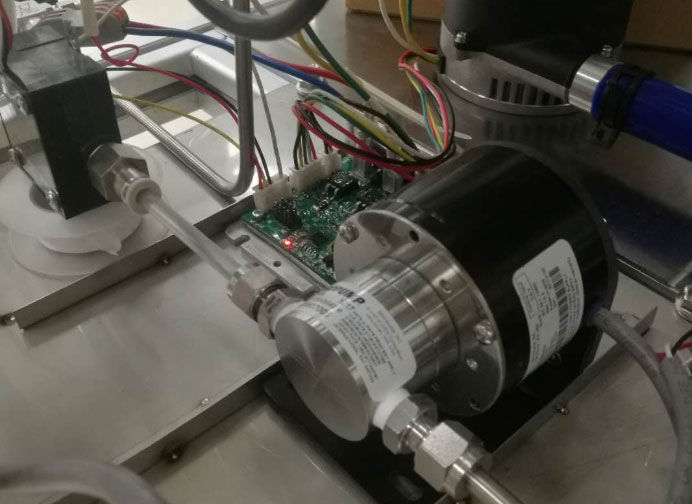

Витратомір палива 3/8" – це прецизійний прилад для вимірювання витрати палива, спеціально розроблений для вимірювання витрати палива малого діаметра. "3/8" у його назві стосується розміру з'єднувального отвору витратоміра, який еквівалентний діаметру труби приблизно 9,525 міліметра (мм). Тобто, існує дуже висока ймовірність того, що розмір трубопроводу, що з'єднує цей витратомір, також становить 3/8". Цей компактний витратомір відіграє незамінну роль у ситуаціях, коли потрібен точний моніторинг паливних систем з низькою витратою.

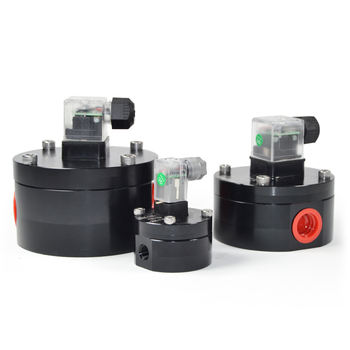

Витратомір 3/8 дюйма означає, що порт підключення датчика витрати становить 3/4 дюйма
З технічної точки зору, витратоміри палива 3/8 дюйма зазвичай використовують високоточні принципи вимірювання, такі як турбінні витратоміри , шестеренні витратоміри або масові витратоміри Коріоліса, для точного вимірювання та запису миттєвого та сумарного потоку палива. Їхній діапазон вимірювання зазвичай становить від 0,1 до 30 літрів за хвилину (залежно від моделі), що робить їх особливо придатними для моніторингу паливних систем з невеликою витратою. Основними матеріалами цих витратомірів часто є нержавіюча сталь, алюмінієвий сплав або високоміцні інженерні пластмаси, що забезпечує довговічність та хімічну сумісність з паливом.

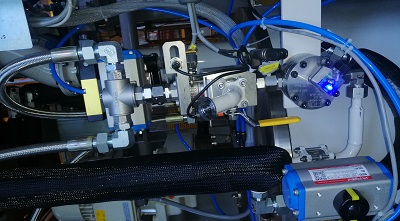

Витратомір 3/8 дюйма для моніторингу невеликих паливних систем
Де використовуються витратоміри палива 3/8 дюйма?
Витратоміри палива 3/8 дюйма широко використовуються в різних промислових галузях завдяки своєму малому діаметру та високим характеристикам точності.
1. Авіаційна галузь: використовується для паливних систем малих літаків, безпілотників та вертольотів, контролюючи витрати палива двигунами для забезпечення безпеки та економічності польотів. В авіації надійність та точність витратомірів мають вирішальне значення, а будь-яка похибка вимірювання може призвести до серйозних помилок у розрахунку палива.
2. Автомобільні випробування: Використовуються під час розробки двигунів та випробувань продуктивності для точного вимірювання характеристик потоку систем впорскування палива. Автовиробники та науково-дослідні установи використовують ці дані для оптимізації конструкції двигуна, підвищення паливної ефективності та дотримання дедалі суворіших стандартів викидів.
3. Промислове обладнання для спалювання: моніторинг подачі палива для невеликих котлів, генераторних установок та промислових систем опалення. Ці застосування вимагають безперервного та стабільного постачання палива, а витратоміри допомагають операторам підтримувати оптимальну ефективність згоряння.

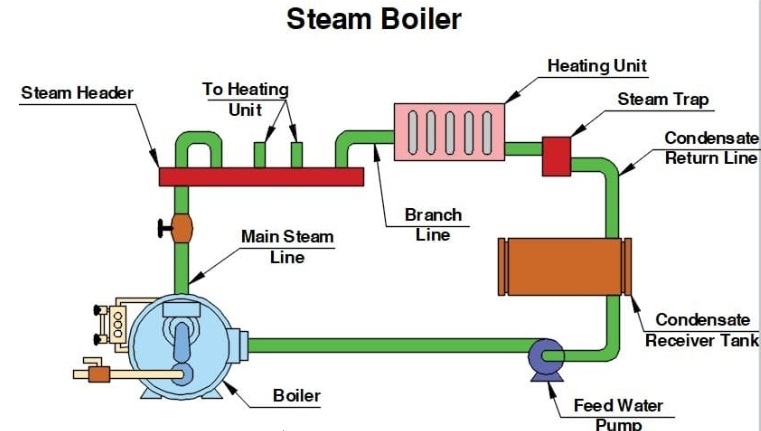

Для невеликих котлів може знадобитися витратомір палива 3/8 дюйма
4. Лабораторні дослідження: Забезпечення точних даних про витрату в науково-дослідних проектах, таких як випробування ефективності паливних присадок та розробка нових двигунів. Витратоміри дослідницького класу часто вимагають вищої точності та складніших функцій виведення даних.

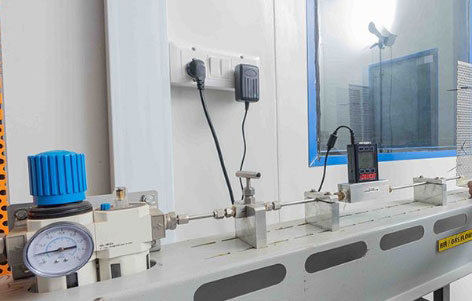

Витратомір 3/8 дюйма для лабораторних досліджень
5. Допоміжна система живлення судна: використовується для моніторингу палива допоміжних двигунів на малих або великих суднах, допомагаючи оптимізувати використання палива та плани навігації.

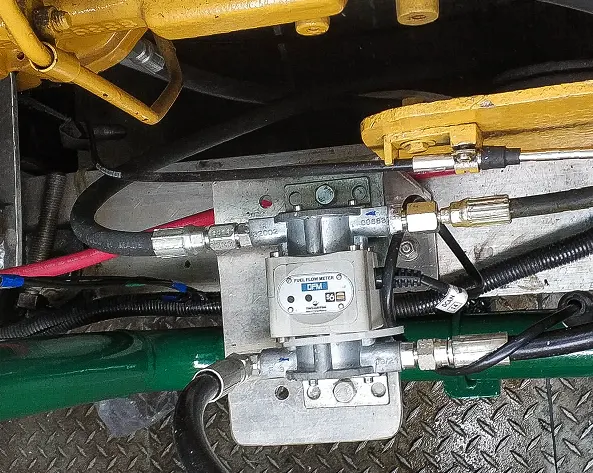

Маленький витратомір 3/8 дюйма для вимірювання палива на суднах
Які технічні труднощі виникають при вимірюванні палива з низькою витратою?
Вимірювання витрати палива малого діаметра стикається з численними технічними проблемами: основною складністю є проблема чутливості, спричинена надзвичайно низьким трафіком. При діаметрі 3/8 дюйма швидкість потоку палива може бути дуже низькою, наприклад, лише 10 мл/хв або 50 куб. см, і традиційні методи вимірювання витрати можуть бути не в змозі точно виявляти такі слабкі сигнали потоку, наприклад, турбінні витратоміри або ротаметри з металевими трубками . Це вимагає від витратомірів надзвичайно високої чутливості, здатної розрізняти невеликі зміни потоку, зберігаючи при цьому стабільність вимірювання.
Не можна ігнорувати вплив змін характеристик палива. Різні види палива (такі як бензин, дизельне паливо, авіаційний гас тощо) мають різні характеристики в'язкості, щільності та змащування, які змінюються з температурою та безпосередньо впливають на точність вимірювання витратомірів. Високоякісний витратомір палива 3/8 дюйма повинен бути здатним компенсувати ці зміни фізичних властивостей або підтримувати стабільну продуктивність вимірювання для різних типів палива.
Обмеження умов монтажу збільшили складність застосування. Системи малого діаметра зазвичай мають обмежений простір і вимагають компактних конструкцій витратомірів без надмірних втрат тиску під час монтажу. Крім того, фактори навколишнього середовища, такі як вібрація трубопроводу та коливання температури, мають більш значний вплив на вимірювання малої витрати, і для усунення цих ефектів потрібна спеціальна конструкція.
Системи малого діаметра мають обмежений простір
Підтримка довгострокової стабільності є ще однією проблемою для вимірювання малих витрат. Паливо може містити дрібні частинки або домішки, які з часом можуть впливати на механічні компоненти або датчики витратоміра. Чудовий витратомір палива 3/8 дюйма повинен мати здатність самоочищення або конструкцію, що запобігає забрудненню, щоб забезпечити довгострокову надійність.
Рішення для вимірювання витрати палива 3/8 дюйма від silverinstruments.com
Компанія Silver Instruments розробила серію мікровимірювачів об'ємного типу, щоб забезпечити професійні рішення для вищезгаданих проблем вимірювання невеликої витрати палива. Ця серія вимірювачів особливо підходить для паливних трубопроводів діаметром 3/8 дюйма та має низку чудових характеристик:
Основною перевагою цього витратоміра є його високоточна вимірювальна здатність. Завдяки принципу прецизійного вимірювання витрати з овальною шестернею (об'ємний витратомір), він може підтримувати точність показань ± 1% навіть за надзвичайно низьких швидкостей потоку, таких як 0,5 куб. см (мл/хв), що відповідає найсуворішим вимогам моніторингу витрати палива. Його діапазон вимірювання становить лише 0,1 літра за хвилину, що повністю покриває діапазон витрат типової паливної системи 3/8 дюйма. Нижче ми перераховуємо діапазон витрат наших об'ємних витратомірів серії LC-M з малими коефіцієнтами, з якими він може працювати:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
Конструкція малого витратоміра повністю враховує особливості застосування труб малого діаметра 3/8 дюйма. Компактний розмір полегшує встановлення в умовах обмеженого простору, а оптимізована конструкція проточного каналу мінімізує втрати тиску, уникаючи впливу на нормальний робочий тиск оригінальної паливної системи. Продукт пропонує кілька варіантів інтерфейсу, які можна легко інтегрувати в існуючі трубопровідні системи 3/8 дюйма, наприклад, гвинтові, фланцеві, компресійні фітинги.

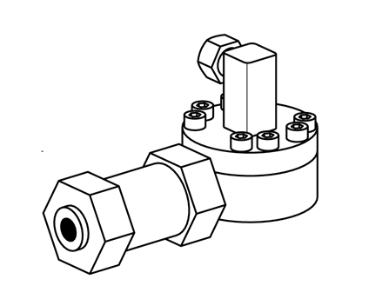

Компактний дизайн витратоміра палива 3/8 дюйма
Вибір матеріалів для датчиків витрати відображає професійні міркування. Компоненти, що контактують з паливом, виготовлені з нержавіючої сталі або алюмінію та спеціальних композитних матеріалів для забезпечення довготривалої стійкості до корозії та стабільності розмірів. Малий витратомір серії LC-M пройшов суворі випробування на герметичність, щоб усунути ризик витоку палива, та відповідає стандартам промислової безпеки.
Багата та практична функціональна конфігурація. Окрім базового вимірювання витрати, він також може забезпечувати різні функціональні опції, такі як керування партіями, MODBUS RS485, імпульсний вихід та аналоговий сигнальний вихід, для задоволення потреб різних сценаріїв застосування. Зручний інтерфейс спрощує налаштування параметрів та операції зчитування даних.

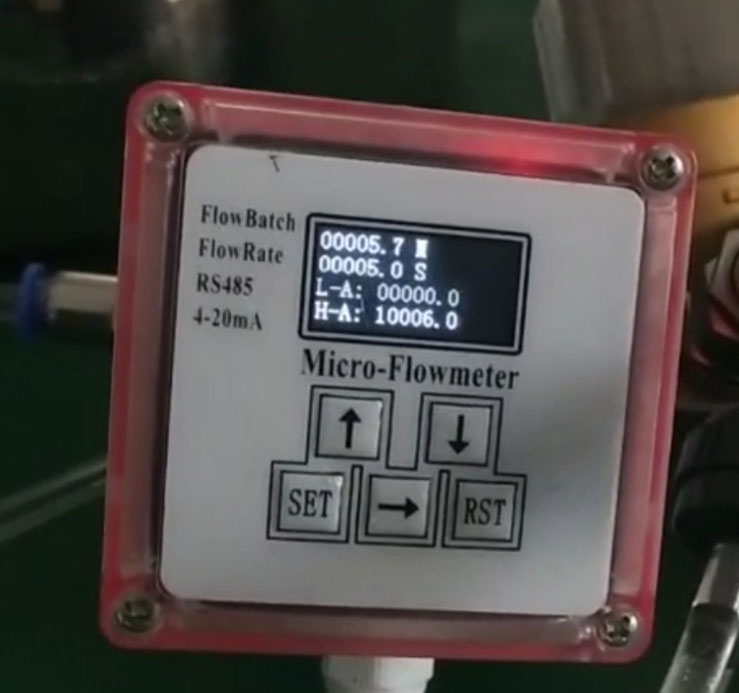

Варіант зі зручним інтерфейсом для вимірювача витрати палива 3/4 дюйма
Як вибрати відповідний витратомір палива 3/8 дюйма?
Вибираючи витратомір палива 3/8 дюйма, слід враховувати такі ключові фактори:
1. Узгодження діапазону витрати: Переконайтеся, що мінімальна та максимальна витрати вибраної моделі відповідають фактичним вимогам застосування, а ідеальна робоча швидкість витрати має бути в межах 20% -80% діапазону, а коефіцієнт регулювання для малого витратоміра палива становить 10:1, тобто якщо ваш максимальний потік становить 100 мл/хв, то мінімальний потік, точність якого може бути забезпечена, становить 10 мл/хв.
2. Сумісність з типом палива: Переконайтеся, що витратомір палива діаметром 3/8 дюйма підходить для конкретного типу палива, що вимірювається, враховуючи діапазон в'язкості та хімічну сумісність.
3. Вимоги до рівня точності: Виберіть відповідний рівень точності залежно від важливості застосування. Лабораторні застосування зазвичай вимагають вищої точності, ніж промисловий моніторинг, silverinstruments.com пропонує кілька варіантів витратомірів палива 3/8 дюйма, від коріолісових до об'ємних витратомірів з різним бюджетом.
4. Тип вихідного сигналу: Ми постачаємо цифровий витратомір палива, будь ласка, виберіть аналоговий (4-20 мА/0-10 В) або імпульсний вихід PNP або NPN, або інтерфейси цифрового зв'язку (MODBUS RS485 тощо) відповідно до вимог системи збору даних.
Налаштування витратоміра палива 3/8 дюйма MODBUS RTU
5. Адаптивність до навколишнього середовища: враховуйте температуру, вологість, вібрацію та інші умови робочого середовища та обирайте продукти з відповідним рівнем захисту.
Правильне встановлення не менш важливе для забезпечення точності вимірювання. Будь ласка, використовуйте відповідні опори для фіксації трубопроводу, щоб зменшити вплив вібрації. Регулярне технічне обслуговування включає перевірку стану фільтра, перевірку дрейфу нуля та калібрування точності, що може значно подовжити термін служби витратоміра та підтримувати надійність вимірювання.
З постійним удосконаленням вимог до паливної ефективності та дедалі суворішими нормами викидів, технологія вимірювання витрати палива з малим потоком продовжуватиме розвиватися. Як професійний інструмент у цій галузі, важливість витратомірів палива 3/8 дюйма ще більше зростатиме, забезпечуючи ключову підтримку даних для оптимізації енергозбереження та точного контролю в різних галузях промисловості.
