Найповніший посібник з витратомірів хімікатів та кислот
2025/09/23
Як вибрати правильний витратомір для агресивних хімікатів та кислот
У хімічній промисловості точне та, що найважливіше, безпечне вимірювання рідин – це не просто питання ефективності, а базова вимога. Прилади для вимірювання витрати мають унікальну та складну проблему з кислотами та хімічними речовинами. Вибір правильного хімічного витратоміра – одна з найважливіших речей, які може зробити інженер. Це пояснюється тим, що деякі кислоти є дуже корозійними та можуть руйнувати звичайні метали, тоді як інші є цінними розчинниками, які потрібно точно дозувати.

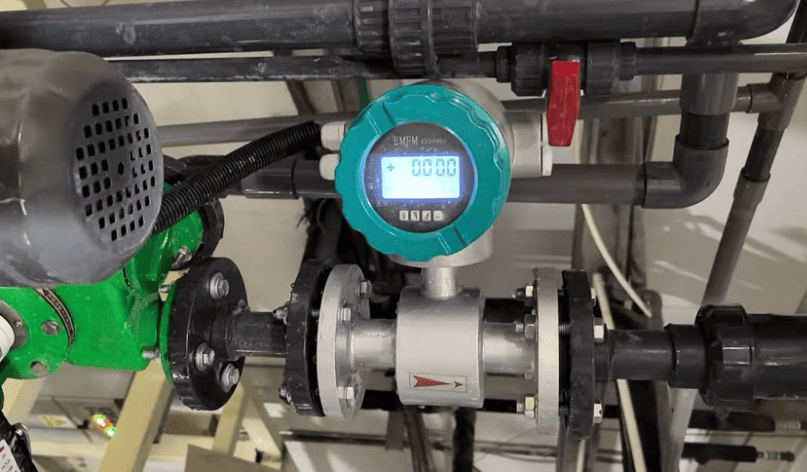

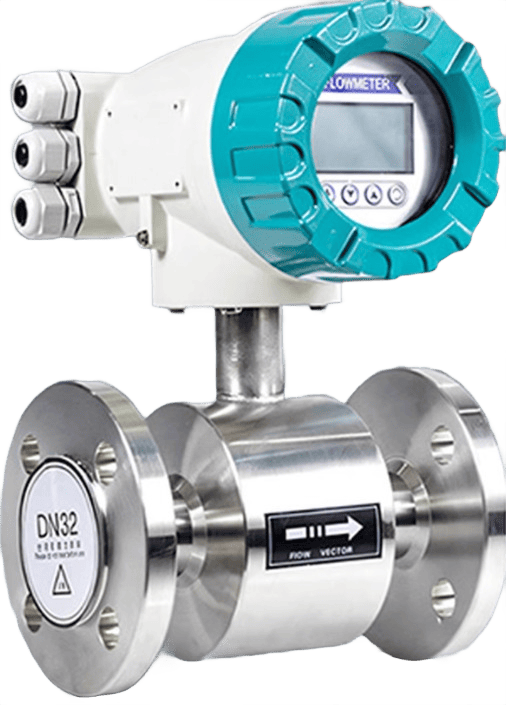

Вимірювач витрати кислот та хімікатів
Неправильний вибір може призвести до поломки вимірювальних приладів, небезпечних витоків, неточного дозування та великих грошових втрат. Цей посібник дає повне уявлення про інструменти та матеріали, необхідні для точного вимірювання витрати хімічних речовин та кислот. Ми поговоримо про проблеми, розглянемо найкращі технології вимірювань для цієї роботи та деякі конкретні способи їх використання, що робить його повним посібником для всіх, кому потрібно вимірювати агресивні та складні рідини.
Чому вимірювання хімічних речовин і кислот є таким складним завданням?
Для роботи з хімікатами або агресивними рідинами потрібно більше, ніж просто стандартний витратомір. Основні проблеми:
Неправильний вибір витратоміра кислоти може спричинити корозію трубки датчика потоку
Корозія: Це найважливіше, про що варто турбуватися. Сильні кислоти або агресивні рідини та луги можуть швидко роз'їдати метали, такі як вуглецева сталь, що призводить до виходу з ладу лічильників та небезпечних витоків.
Безпека: Витік токсичних або легкозаймистих хімічних речовин може бути дуже небезпечним для людей та навколишнього середовища.
Хімічна промисловість працює з рідинами всіх видів. Це включає розріджені розчинники, схожі на воду, в'язкі полімери, кріогенні рідини та високотемпературні рідини. Крім того, поширеною є робота з агресивними середовищами, що охоплюють широкий спектр кислот, таких як хлоридна, азотна та сірчана кислоти, а також абразивні кислотні суспензії, лужні розчини та окислювачі.
Вимоги до чистоти: У таких галузях, як електроніка або фармацевтика, рідина не повинна бути забруднена самим датчиком витрати.
Основою будь-якого успішного [хімічностійкого витратоміра] є матеріал, з якого виготовлений датчик витрати (або, як ми його називаємо, мокрими частинами датчика витрати). Змочені частини — будь-який компонент, який торкається агресивної рідини — повинні бути повністю хімічно сумісними.
Нержавіюча сталь 316L: міцний універсальний вибір для менш агресивних хімікатів, кислот, розчинників та масел.
Пластмаси (PP, PVDF): Економічно ефективні варіанти для певних кислот та лугів, часто використовуються в [турбінних витратомірах для агресивних рідин] . Але цей тип витратоміра не може витримувати високий тиск, нормальний тиск для пластикового витратоміра для кислот становить близько 1 бар.

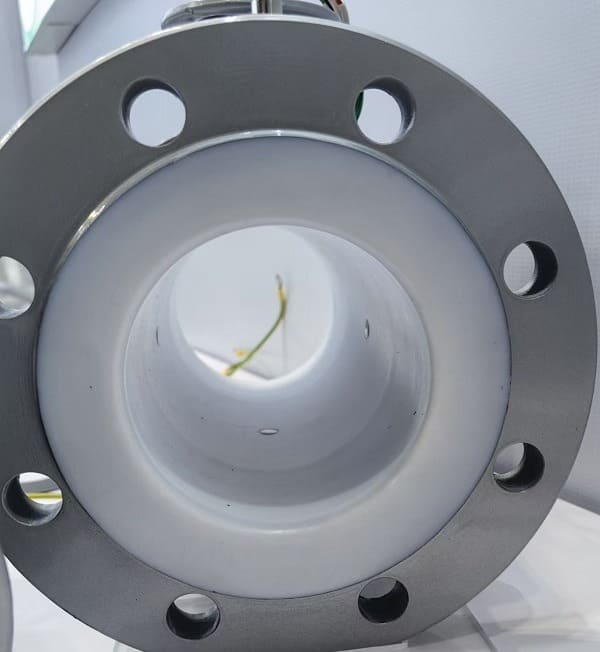

Хімічний витратомір з вкладишами з PTFE/PFA
Вкладки з PTFE/PFA: Ці фторполімери застосовуються як вкладки всередині металевого корпусу лічильника. Вони забезпечують майже універсальну хімічну стійкість і є стандартом для магнітних витратомірів або ротаметрів з металевих трубок, що використовуються в кислотних середовищах.

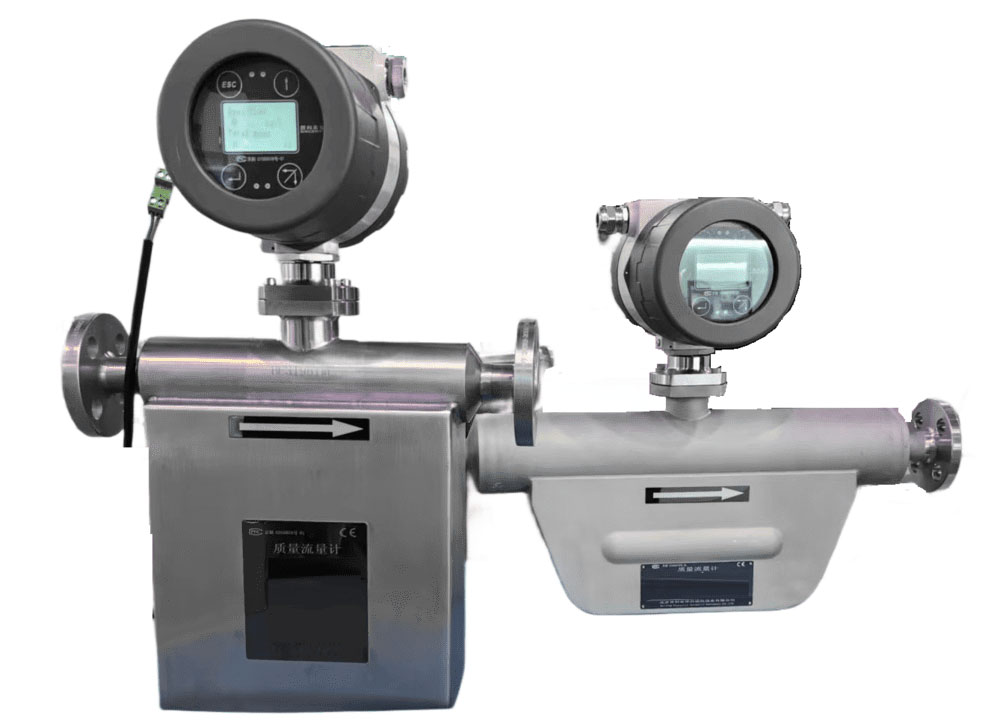

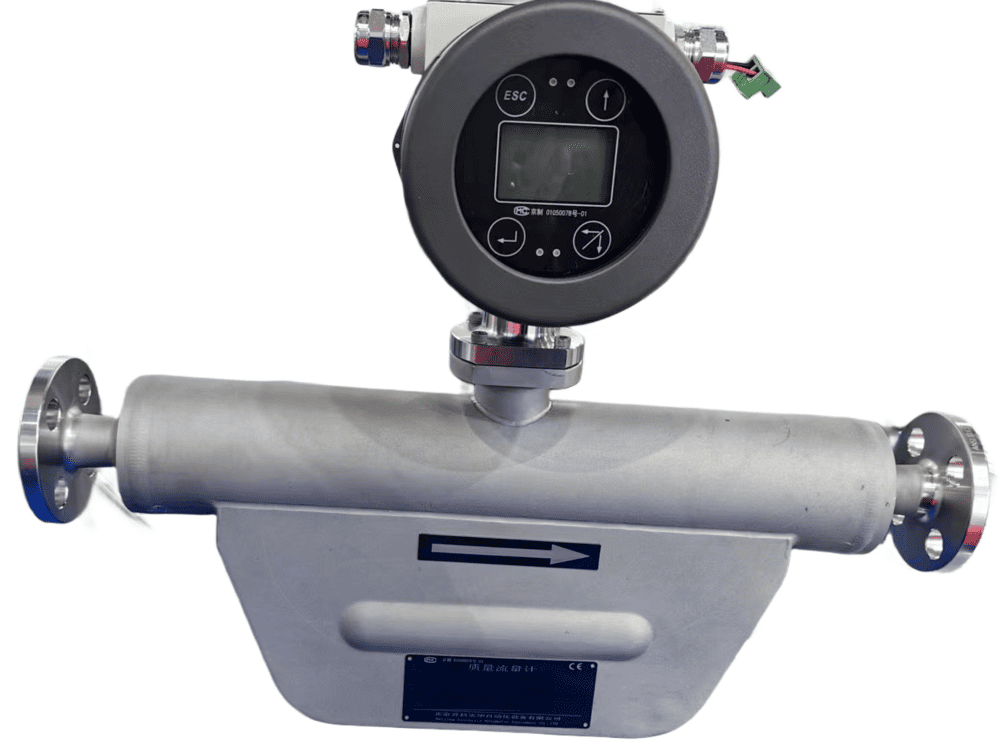

Коріолісов масовий витратомір з хастелою для кислоти
Екзотичні сплави (хастелой, тантал, титан) : для найбільш агресивних хімічних речовин, де нержавіюча сталь не підходить, ці сплави забезпечують чудову стійкість до корозії. Тантал, наприклад, чудово підходить для вимірювання витрати сірчаної кислоти або HCl, платина - для всіх агресивних рідин, титан може використовуватися для вимірювання морської води, гідроксиду калію, гідроксиду натрію, фосфорної кислоти та інших середовищ.
Детальний посібник з технологій вимірювання витрати хімікатів та кислот
Жодна технологія не є ідеальною для кожної хімічної речовини. Вибір залежить від властивостей рідини (провідність, в'язкість, температура, тиск, наявність твердих речовин) та мети вимірювання, а також від бюджету користувача.

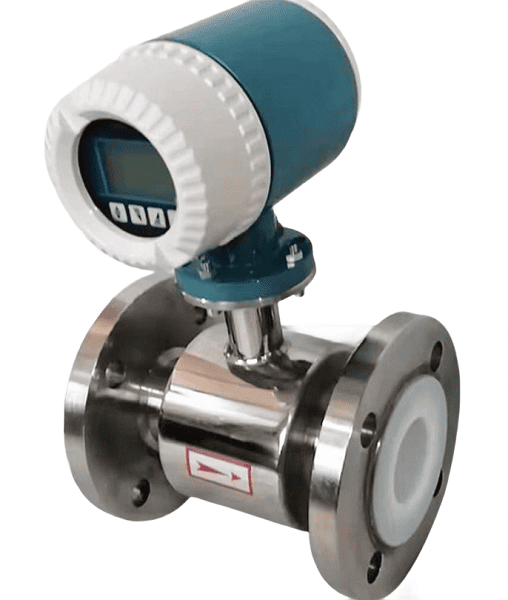

Магнітні витратоміри: стандарт для провідних хімікатів
Магнітні витратоміри – чудовий вибір для будь-яких струмопровідних хімічних речовин, кислот або соди, включаючи більшість кислот та лугів на водній основі. Вони мають безперешкодну конструкцію без рухомих частин (повнопрохідний витратомір), що робить їх дуже надійними. Для вимірювання витрати в агресивних середовищах вони оснащені нереактивними електродами та міцною PTFE або PFA-вкладкою, як детально описано в нашому посібнику [електромагнітні витратоміри для агресивних рідин] . Крім того, вартість магнітних витратомірів також дуже низька, що робить магнітні витратоміри найкращим вибором для [ дозування хімікатів ].
Щоб забезпечити точність і довговічність вашого електромагнітного витратоміра, вибір правильного матеріалу футеровки та електрода є критично важливим. Ми завантажили вичерпний посібник з вибору матеріалів змочених частин, що підходять для широкого спектру кислот, лугів та хімічних середовищ. Цей документ містить експертні рекомендації, необхідні для вибору найбільш підходящих матеріалів для вашого конкретного застосування.
Ось відео, щоб показати більше інформації про магнітний витратомір кислоти.
Коріолісові масові витратоміри: для максимальної точності та універсальності
Коли точність є критично важливою, або коли потрібне вимірювання масової витрати, або це шламові кислоти, вимірювач Коріоліса є найкращим вибором. Його здатність безпосередньо вимірювати масу робить його стійким до змін густини або в'язкості. Завдяки змоченим деталям, виготовленим з нержавіючої сталі 316L, хастелою або навіть танталу, його можна налаштувати для роботи з надзвичайно широким спектром агресивних хімічних речовин. Наш посібник [з антикорозійних масових витратомірів] детально розглядає ці варіанти матеріалів.

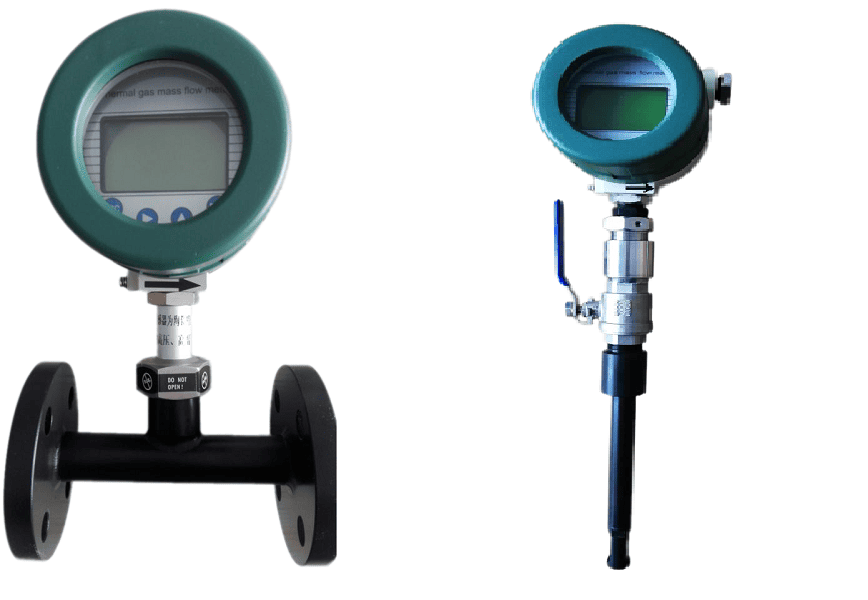

Теплові масові витратоміри: вибір для агресивних газів
Для вимірювання масової витрати газів галузевим стандартом є теплові масові витратоміри. Для застосувань, пов'язаних з агресивними газами, ці датчики масової витрати газу виготовлені зі спеціалізованих матеріалів. Наш [теплові масові витратоміри для агресивних газів] розроблений для безпечної та точної роботи зі складними газоподібними середовищами, такими як вимірювальний витратомір біогазу, кисле повітря або сухий газ Cl2 (хлор). Це краща технологія для вимірювання таких газів, як [хлор] та кислий газ, що містить H₂S.

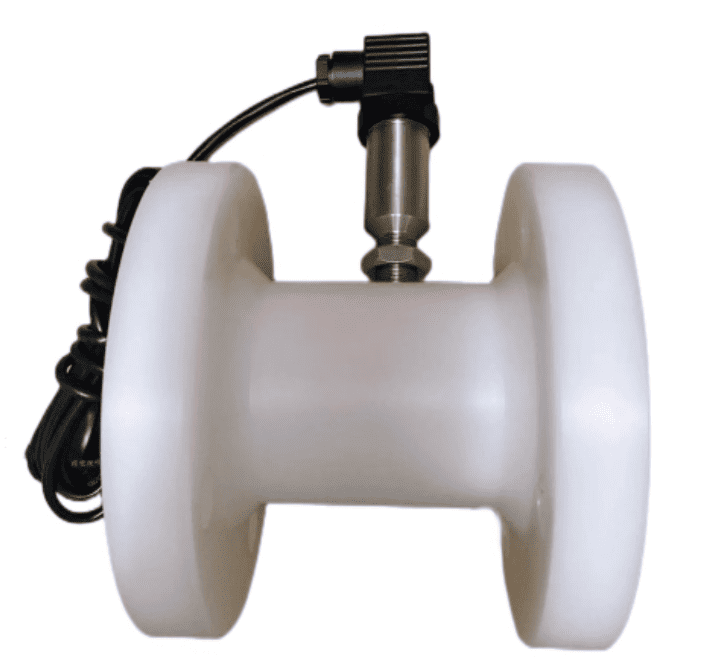

Пластикові витратоміри (турбінні та овальні витратоміри)
Для менш агресивних хімічних речовин, агресивних рідин за низького робочого тиску або коли потрібне більш дешеве рішення, витратоміри, виготовлені з інженерних пластмас, таких як PP або PVDF, є життєздатним варіантом. Пластикові [турбінні витратоміри для агресивних рідин] можуть забезпечити точне вимірювання для хімічних речовин з низькою в'язкістю, тоді як невеликі пластикові овальні шестерні чудово підходять для дозування хімічних речовин. Але будьте обережні, пластикові витратоміри обох видів для їдких або кислотних речовин повинні бути вільними від твердих речовин або частинок, інакше рухомі частини пластикових витратомірів можуть бути зруйновані твердими речовинами.
Ротаметри для металевих труб
Для простої локальної індикації витрати, де не потрібен високотехнологічний електронний вихід, ротаметр з металевою трубкою пропонує надійне та надійне рішення. Вибравши модель з нержавіючої сталі 316L або з PTFE-підкладкою, ці вимірювальні пристрої можна використовувати для широкого спектру хімічних потоків і навіть агресивних рідин. Однак silverinstruments.com також пропонує ротаметр з виходом 4-20 мА. Він може не тільки показувати швидкість потоку, але й показувати сумарний потік агресивної рідини. Наш посібник з [ротаметра з металевою трубкою для вимірювання агресивної рідини] містить більше деталей.

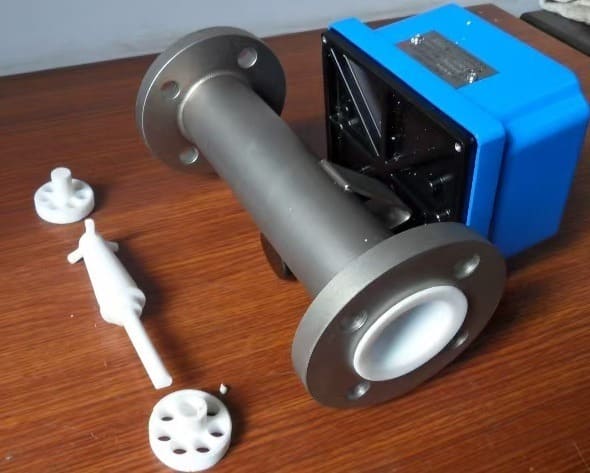

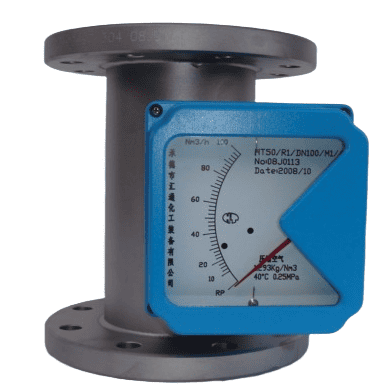

Металевий трубчастий витратомір з тефлоновою підкладкою та тефлоновим поплавком
Порівняння витратомірів для агресивних хімікатів
Flow Meter Type
Best For
Key Advantages
Material Options
Limitations
Magmeter
Conductive liquids, acids, bases
• No moving parts
• Full bore design
• Low cost
• High reliability
• PTFE/PFA liner
• Non-reactive electrodes
Only for conductive fluids
Coriolis Mass
High accuracy applications, slurry acids
• Direct mass measurement
• Immune to density/viscosity changes
• Ultimate accuracy
• 316L stainless steel
• Hastelloy
• Tantalum
Higher cost
Thermal Mass
Low corrosive gases
• Industry standard for gases
• Handles challenging media
• Safe and accurate
• Specialized corrosion-resistant materials
Gas applications only
Plastic Turbine/Oval Gear
Low-pressure and corrosive liquids
• Lower cost solution
• Good for chemical dosing
• Positive displacement flowmeter
• PP (Polypropylene)
• PVDF
• Must be particle-free
• Lower pressure rating
• Moving parts can be damaged
Metal Tube Rotameter
Simple local indication or transmitter
• Robust and reliable
• Available with 4-20mA output
• Cost-effective
• 316L stainless steel
• PTFE liner
Not good for high temperature
Вирішення конкретних проблем вимірювання
Вимірювання низьких швидкостей потоку та дозування хімікатів

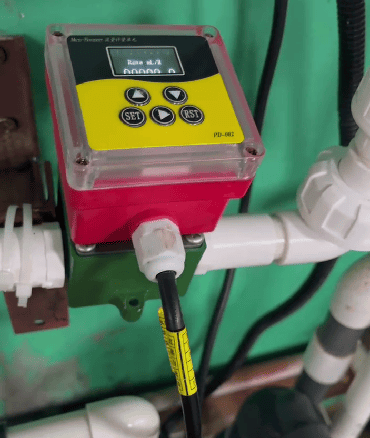

Вимірювання хімічних речовин при низькій витраті за допомогою пластикового витратоміра
Для точного дозування хімікатів потрібен датчик витрати, який може точно вимірювати дуже малі об'єми. Мікрокоріолісові вимірювачі та невеликі об'ємні вимірювачі спеціально розроблені для цього. Вибір [витратоміра хімікатів для низької витрати] є критично важливим для вимірювання хімічних речовин з низькою витратою в лабораторіях, пілотних установках та системах впорскування добавок. Ці [невеликі вимірювачі витрати для агресивних рідин] гарантують, що навіть найменші кількості вимірюються з високою точністю, цей мікрохімічний витратомір може вимірюватися в одиницях вимірювання для низької витрати мл/хв (або куб. см) або в кг/год або г/год (грам на годину). На відео нижче показано мікромасовий витратомір для хімічних вимірювань.
Робота з високими температурами та тиском

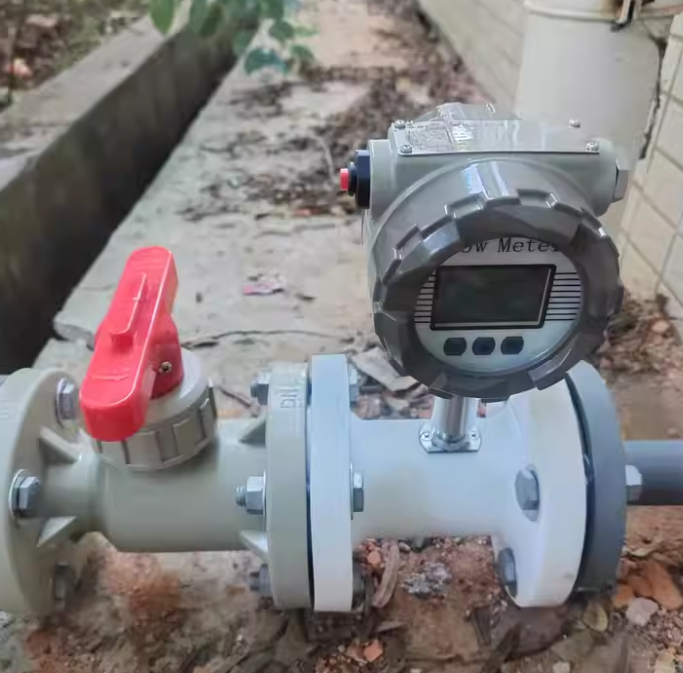

Пластикові витратоміри обмежені матеріалом, з якого вони зроблені, і не витримують високих температур.
Хімічні процеси часто пов'язані з високими температурами та тиском, що вимагає міцної конструкції вимірювача. Вибір типів витратомірів, матеріалів датчиків, номінальних характеристик фланців та конструкції датчика є дуже важливими. У цих умовах також важливо точно вимірювати тиск за допомогою спеціального [датчика тиску для агресивного газу або рідини] . Наш коріолісів витратомір SH-CMF може працювати з агресивними середовищами за температур до 350°C. Натомість більшість пластикових витратомірів обмежені властивостями своїх матеріалів, зазвичай з максимальною робочою температурою від 60°C до 100°C, а номінальний тиск знаходиться в межах 145 фунтів на квадратний дюйм.
Застосування: Витратоміри для певних хімічних речовин
Справжнім випробуванням [витратоміра хімічних кислот] є його продуктивність зі специфічними, складними рідинами. Silver Automation Instruments пропонує перевірені рішення для широкого спектру середовищ.

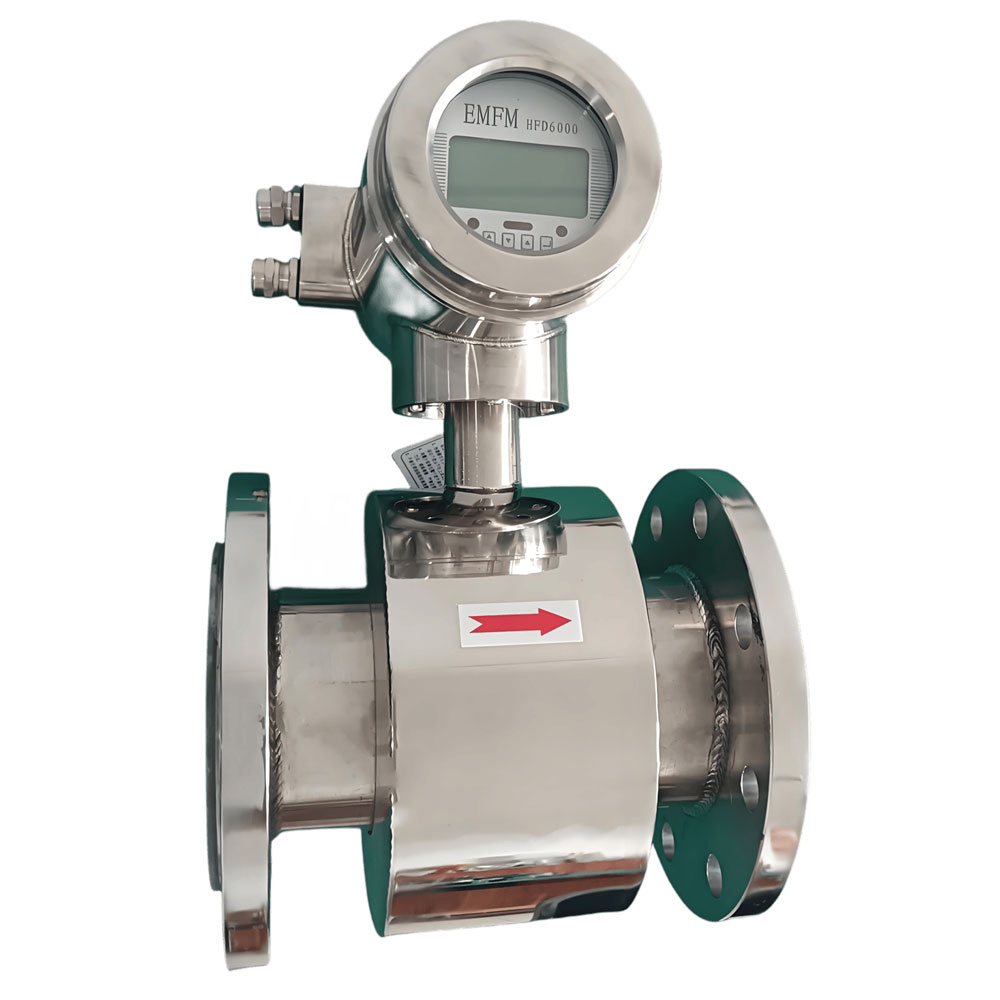

Магнітні витратоміри з PTFE-вкладишами та танталовими електродами є чудовим вибором для вимірювання [ потоку HCl ]. Однак, для HCl за підвищених температур або високих концентрацій ми рекомендуємо перейти на конфігурацію з платиновими електродами та PFA-вкладишами для кращої стійкості. Зверніть увагу: для стандартних умов достатньо корпусу з вуглецевої сталі для електромагнітного витратоміра. Однак, якщо зовнішнє середовище є агресивним, ми можемо оновити корпус до нержавіючої сталі 304 або 316.
• Сірчана кислота (H₂SO₄):
Для концентрованої сірчаної кислоти часто потрібен масовий витратомір Коріоліса з датчиком з Хастеллой-С. Ми пропонуємо спеціалізовані рішення, такі як наш [масовий витратомір сульфонової кислоти] . Для загального застосування: у багатьох випадках, коли найвища точність не є критичною, стабільних та надійних вимірювань можна досягти за допомогою більш економічних варіантів. До них належать витратомір змінної площі (ротаметр) з PTFE-футеруванням або магнітний витратомір, оснащений PTFE-футеруванням та танталовими електродами.
• Азотна кислота (HNO₃):
Нержавіюча сталь 316L часто підходить для азотної кислоти, що робить її придатною для використання в різних технологіях. Дізнайтеся більше про наші варіанти [витратомірів HNO₃] .
Наша експертиза поширюється на деякі з найскладніших рідин у галузі.
• Газоподібний хлор:

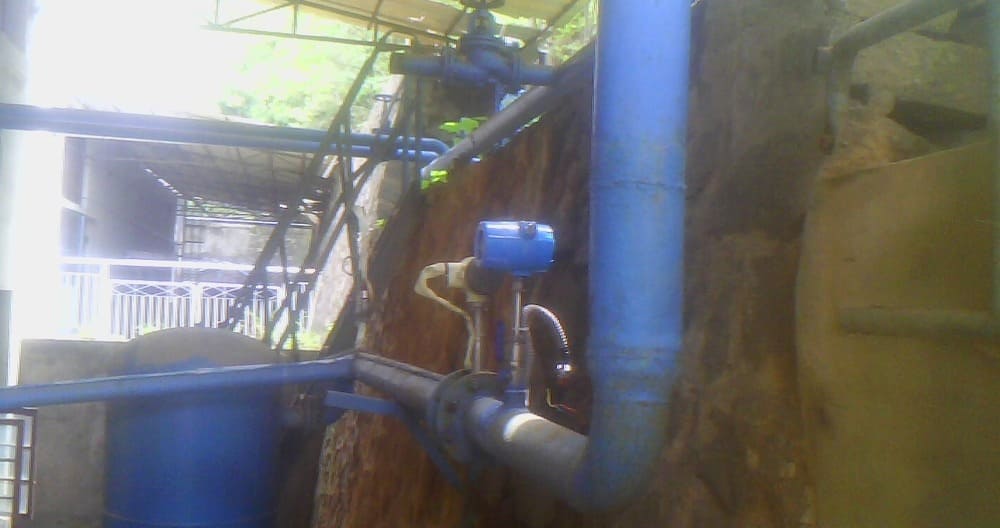

Вимірювання витрати газоподібного хлору за допомогою теплового масового витратоміра
Цей високотоксичний та корозійний газ вимагає спеціалізованого [витратоміра хлорного газу] , зазвичай термомасового типу з корозійностійких матеріалів, або найкращим вибором є коріолісовий витратомір хлору. Ми також пропонуємо [манометри тиску хлору] .
Вимірювання рідин, таких як [рідкий літій та натрій], вимагає вузькоспеціалізованих коріолісових вимірювачів, розроблених для екстремальних температур.
Висновок: Ваш партнер для вимірювання хімічного потоку

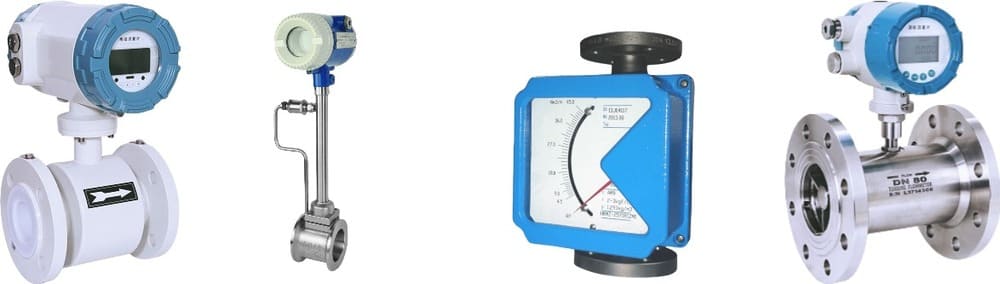

Рішення для вимірювання хімічного потоку
Немає однозначної відповіді на питання [ що таке витратомір для агресивних рідин ]. Оптимальний вибір – це комплексне рішення, яке ґрунтується на хімічній сумісності, умовах процесу, вартості витратоміра та вимогах до продуктивності. Від стандартного [ 1-дюймового хімічного витратоміра ] до датчика великого діаметра з корпусом зі сплаву, правильний прилад – це той, який спеціально розроблений для вашого застосування. У Silver Automation Instruments ми є експертами у [витратомірах для хімічних вимірювань] . Наші досвідчені інженери можуть проаналізувати ваш процес і порекомендувати надійний, надійний і точний [цифровий хімічний витратомір] , який відповідає унікальним вимогам [ хімічної та нафтохімічної промисловості ]. Зверніться до нас сьогодні для консультації.
Часті запитання (FAQ) про витратоміри для хімікатів та кислот
1. Який найважливіший фактор при виборі витратоміра для хімікатів? Найважливішим фактором є сумісність матеріалів. Змочені частини витратоміра (будь-який компонент, що торкається рідини), повинні бути повністю стійкими до корозійних властивостей конкретної хімічної речовини. Неправильний вибір матеріалу може призвести до швидкого виходу з ладу датчика та небезпечних витоків.
2. Який витратомір найкраще підходить для загальноприйнятих електропровідних кислот та лугів? Для більшості провідних хімічних речовин, таких як кислоти та луги на водній основі, магнітний витратомір є галузевим стандартом. Його безперешкодна конструкція (або, як ми її називаємо, конструкція датчика потоку з повним отвором) не має рухомих частин, що робить його дуже надійним. Завдяки правильному вибору нереактивних електродів та міцної PTFE або PFA-підкладки, він може обробляти широкий спектр агресивних рідин за відносно низькою ціною.
3. Коли слід використовувати коріолісів масовий витратомір для хімікатів? Масовий витратомір Коріоліса – це найкращий вибір для застосувань, що вимагають найвищої точності, коли необхідно вимірювати пряму масу рідини або під час роботи зі шламами. Оскільки він стійкий до змін густини та в'язкості рідини, він ідеально підходить для керування критичними процесами та може бути виготовлений з екзотичних сплавів, таких як хастеллой або тантал, для найбільш агресивних хімічних речовин.
4. Як виміряти потік агресивних газів, таких як хлор? Для агресивних газів стандартною технологією є термомасовий витратомір. Ці вимірювачі виготовлені зі спеціалізованих корозійностійких матеріалів для безпечного та точного вимірювання масової витрати складних газів, таких як хлор (сухий Cl₂), біогаз або кислий газ, що містить H₂S.
5. Яке найкраще рішення для дозування хімікатів з низькою витратою? Для точного вимірювання дуже низьких швидкостей потоку (часто в мл/хв), наприклад, при дозуванні хімікатів або лабораторних застосуваннях, потрібен мікровимірювач витрати. Як мікровимірювачі Коріоліса, так і невеликі пластикові вимірювачі з овальною шестернею спеціально розроблені для цих завдань, забезпечуючи високу точність для найменших об'ємів.
6. Чи можна використовувати пластиковий витратомір для кислот? Так, для певних застосувань. Витратоміри, виготовлені з інженерних пластмас, таких як PP або PVDF, можуть бути економічно ефективним варіантом для менш агресивних хімічних речовин при низькому робочому тиску (зазвичай нижче 10 бар). Однак вони не підходять для рідин, що містять тверді речовини, оскільки рухомі частини можуть бути пошкоджені.
7. Як виміряти сильну кислоту, таку як концентрована сірчана кислота (H₂SO₄)? Для високоагресивних та концентрованих кислот, таких як H₂SO₄, стандартного вимірювача з нержавіючої сталі недостатньо. Рекомендованим рішенням часто є масовий витратомір Коріоліса з датчиком з Хастеллою C. Для менш критичних застосувань магнітний витратомір з PTFE-підкладкою та танталовими електродами також може бути стабільним варіантом.
8. Чи може магнітний витратомір вимірювати всі кислоти? Ні. Магнітний витратомір може вимірювати лише електропровідні рідини. Хоча більшість кислот на водній основі є електропровідними, він не працюватиме для непровідних хімічних розчинників або вуглеводнів.
9. Що таке вкладиші та чому вони важливі для витратомірів кислоти? Вкладиші, зазвичай виготовлені з PTFE або PFA, – це нереактивні втулки, вставлені всередину металевого корпусу магнітного витратоміра або ротаметра з металевою трубкою. Вкладиша захищає металевий корпус лічильника від корозії, що дозволяє використовувати стандартний лічильник для високоагресивних рідин.
10. Як високі температури та тиск впливають на вибір хімічного витратоміра? Високі температури та тиск вимагають міцної конструкції вимірювача. Пластикові витратоміри зазвичай обмежені нижчими температурами (60-100°C) та тиском (менше 145 psi). Для більш екстремальних умов необхідні прилади з металевим корпусом, такі як коріолісові або магнітні витратоміри з відповідними фланцями для високого тиску.
