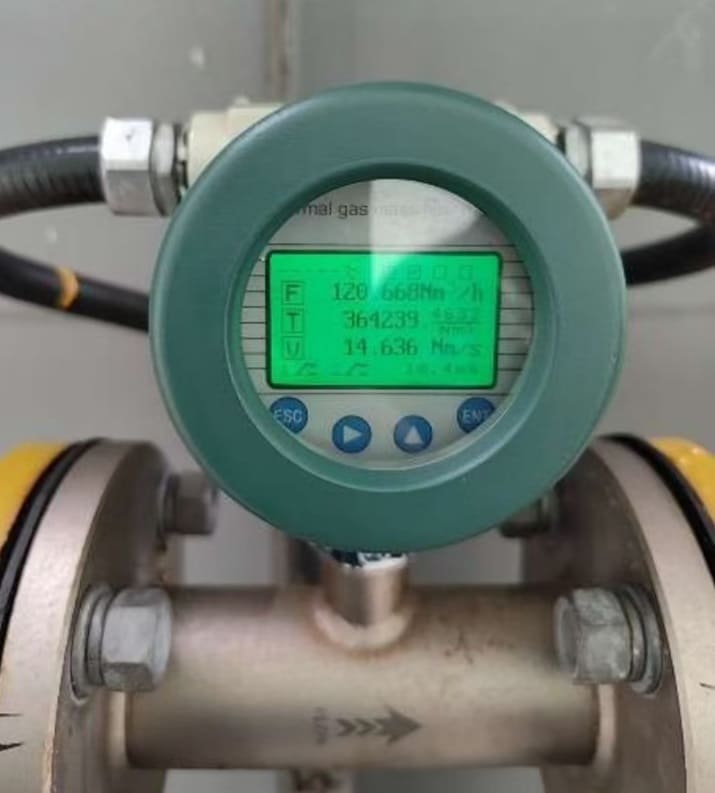

Що таке масовий витратомір повітря і яка його вартість?

Для промислових процесів, систем опалення, вентиляції та кондиціонування повітря (ОВК) та управління стисненим повітрям дуже важливо знати, скільки повітря використовується, і потрібно знайти відповідні прилади для вимірювання витрати повітря, щоб точно визначати його. Датчик масової витрати повітря дає точні показники незалежно від змін температури чи тиску. Це робить його важливим пристроєм для сучасних будівель або заводів, які хочуть використовувати менше енергії та зробити свої процеси ефективнішими.

Навіщо нам потрібен вимірювач масової витрати повітря?

Все більше підприємств або заводів по всьому світу усвідомлюють важливість точного вимірювання масової витрати повітря. Без правильного вимірювання та моніторингу витрати повітря багато заводів зіткнуться з багатьма проблемами, такими як марна витрата енергії, неефективні виробничі процеси та складне та тривале виявлення витоків у системах стисненого повітря. Витратоміри повітря дозволяють інженерам з контрольно-вимірювальних приладів стежити за процесом у режимі реального часу, що може допомогти заводам скоротити витрати до 30%, знаходячи витоки та покращуючи роботу системи.
Цифровий масовий витратомір повітря надає вам дані в режимі реального часу, які допомагають планувати технічне обслуговування. Інженери з контрольно-вимірювальних приладів можуть виявляти проблеми до того, як вони перетворяться на дорогі поломки, стежачи за схемами потоку. Крім того, дотримання нормативних вимог у таких галузях, як фармацевтика, харчова промисловість та виробництво напівпровідників, вимагає письмового підтвердження швидкості потоку повітря, тому ці датчики потоку повітря настільки важливі для забезпечення якості.

Як працює вимірювач масової витрати?

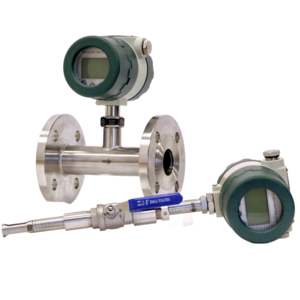

Тепловий масовий витратомір повітря є найпоширенішим способом вимірювання повітря. Цей інструмент працює шляхом переміщення тепла з одного місця в інше. У датчику є два елементи, що визначають температуру: один нагрівається, а інший ні. Нагрітий елемент втрачає тепло, коли повітря рухається повз нього, через що два датчики показують різні температури. Кількість втраченого тепла безпосередньо пов'язана з масовою витратою повітря.
Цей принцип роботи термодисперсійного витратоміра повітря має низку переваг: він безпосередньо вимірює масову витрату без необхідності компенсації тиску та температури, він дуже точний у широкому діапазоні швидкостей потоку та добре працює навіть за досить низького тиску повітря. Термічний масовий витратомір стисненого повітря працює за тим самим принципом і дає точні показники при вимірюванні стисненого повітря високого тиску.

Де використовувати масовий витратомір для повітря та стисненого повітря?

У багатьох галузях промисловості використовуються масові витратоміри для стисненого повітря . Ці прилади для вимірювання повітря допомагають заводам чітко знати своє стиснене повітря та мережі розподілу повітря, своєчасно виявляючи місця, де повітря або енергія стисненого повітря використовуються без дозволу або де вони використовуються неефективно. У виробництві напівпровідників точне вимірювання та контроль потоку повітря важливі для збереження якості продукції під час обробки пластин.
Вимірювання масової витрати повітря дуже корисне для систем опалення, вентиляції та кондиціонування повітря, оскільки воно допомагає керівникам будівель оптимізувати кількість свіжого повітря, що надходить, та підтримувати якість повітря всередині будівлі на рівні стандартів.
Хімічним переробним заводам потрібні точні дані вимірювання витрати повітря для контролю горіння та забезпечення правильного співвідношення палива та повітря, що максимізує ефективність, зменшує викиди та втрати енергії. Валідовані вимірювання витрати повітря необхідні у фармацевтичних чистих приміщеннях, щоб забезпечити відповідність класифікованих середовищ стандартам GMP.

Технічні деталі використання теплового масового витратоміра повітря

Купуючи новий масовий витратомір повітря, важливо знати його технічні характеристики. Більшість сучасних теплових масових витратомірів можуть вимірювати низькі витрати від 0 до 10 кубічних футів/см³ до 0–10 000 кубічних футів/хв з точністю ±1% від показань плюс ±0,5% від повної шкали. Принцип вимірювання дозволяє виявляти потік при дуже низькому тиску.
Теплові масові витратоміри для повітря зазвичай працюють у діапазоні від -40°C до 300°C, а номінальний тиск може коливатися від вакуумних умов до 500 PSI для певних застосувань. Час відгуку зазвичай становить менше однієї секунди, що дозволяє інженерам з контрольно-вимірювальних приладів контролювати процеси в режимі реального часу. Цифрові виходи включають MODBUS RTU, HART; також мають аналогові сигнали 4-20 мА , імпульсні виходи. Це дозволяє легко підключатися до систем SCADA, DCS, ПЛК та платформ управління будівлями.

Інша технологія вимірювання витрати повітря

Є кілька інших варіантів, але термічна технологія є найпопулярнішою.

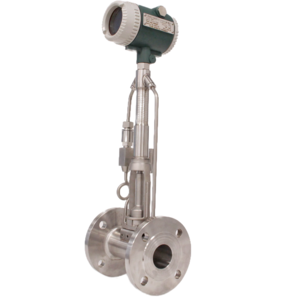

Вихровий витратомір для вимірювання масової витрати повітря

Вихрові витратоміри можуть вимірювати масову витрату повітря або стисненого повітря, але для розрахунку масової витрати повітря їм потрібні зовнішні датчики тиску та температури, також потрібні стабільні умови потоку та мінімальні пороги швидкості, вони не підходять для повітря низького тиску та низької витрати.

Ротаметри з металевими трубками для вимірювання масової витрати повітря

Ротаметри з металевими трубками (витратоміри зі змінною площею) – це стара та класична технологія вимірювання потоку, яка потребує досить стабільних умов температури та тиску повітря для отримання точних показників масової витрати. Вони прості у використанні та дешеві, але під час виробництва ротаметрів температура та тиск є фіксованими значеннями. Якщо температура та тиск повітря або стисненого повітря змінюються під час фактичного використання, виміряні значення будуть не дуже точними.

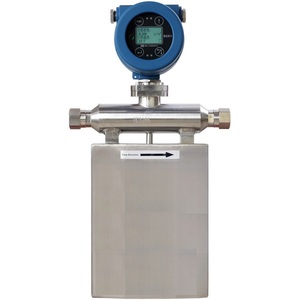

Коріолісові вимірювачі масової витрати повітря

Витратоміри Коріоліса є найточнішими витратомірами на ринку, з точністю ±0,5% від показань для газу та повітря. Вони вимірюють справжню масову витрату з високою повторюваністю. Але їхня висока початкова вартість робить їх занадто дорогими для більшості застосувань вимірювання повітря. Зазвичай вони використовуються лише для критичного контролю процесів, де вартість точності того варта. Але вони не підходять для вимірювання повітря низького тиску.

Супутні товари

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

Ціна на масовий витратомір повітря: Вартість масового витратоміра повітря починається від 800 доларів

Бюджетні питання мають великий вплив на вибір. Ціна на масовий витратомір повітря сильно варіюється залежно від характеристик. Наприклад, базові термодатчики коштують близько 800 доларів. Гарний запасний масовий витратомір повітря з базовим цифровим виходом та стандартним діапазоном витрати зазвичай коштує від 800 до 900 доларів. Це робить його доступним для малого та середнього бізнесу.
Ціна на масовий витратомір повітря зростає з додаванням додаткових функцій, таких як вимоги до високих температур (наприклад, 300 градусів Цельсія), вищі номінальні тиски, такі як 200 або 400 фунтів на квадратний дюйм, та протоколи HART, або потреби в різних матеріалах для датчиків витрати. Але вкладення коштів у надійний інструмент окупається зниженням витрат енергії та кращим контролем процесів, що часто призводить до повернення інвестицій (ROI) у застосування зі стисненим повітрям.

Часті запитання (FAQ)

З: Яке технічне обслуговування потребує тепловий масовий витратомір?

A: Датчики потрібно лише час від часу очищати та перевіряти на нульове значення та діапазон показань, щоб вони були точними.

З: Що мені потрібно знати, щоб вибрати правильний витратомір повітряної маси?

A: Щоб вибрати правильний датчик масової витрати повітря, вам потрібно надати кілька важливих даних: очікуваний діапазон витрати (мінімальний та максимальний), діаметр труби, робочий тиск, робочу температуру, чи є повітря чистим або містить частинки (наприклад, для відпрацьованого повітря або повітря з повітроводу ), необхідний рівень точності та бажаний тип вихідного сигналу (аналоговий чи цифровий). Також повідомте нам, чи потрібен вам локальний дисплей, вимоги до вибухозахисту та як ви хочете його встановити ( вставний чи вбудований монтаж).

З: Чи можна використовувати масовий витратомір для вимірювання повітря за високих температур?

В: Так, спеціальні теплові масові витратоміри можуть вимірювати повітря за високих температур. Стандартні моделі зазвичай можуть витримувати температуру до 80°C, але високотемпературні моделі можуть витримувати температуру до 300°C. Але ціна масового витратоміра повітря значною мірою залежить від його здатності працювати за високих температур. Завжди перевіряйте температурні вимоги перед замовленням, оскільки використання стандартного витратоміра поза межами його номінальної температури призведе до поломки датчика та анулювання гарантії.

З: Скільки коштує вимірювач масової витрати повітря?

A: Ціна на витратомір маси повітря значно варіюється залежно від його функцій та специфікацій. Для базового використання початкові теплові масові витратоміри коштують від 700 до 800 доларів. Для повітря цифрові масові витратоміри середнього класу зі стандартними функціями зазвичай коштують від 800 до 1500 доларів. Моделі вищого класу можуть коштувати від 1500 до 5000 доларів і мають ширші діапазони температур, вищу точність та більш просунуті протоколи зв'язку.

З: Чи існують якісь витратоміри маси повітря, які коштують менше 100 доларів?

A: Справжні датчики масової витрати повітря промислового класу, які коштують менше 100 доларів, дуже важко знайти, і вони не рекомендуються для професійного використання. Ви можете знайти прості пластикові ротаметри або прості механічні індикатори витрати за такою ціною, але вони не такі точні, надійні та багатофункціональні, як справжні масові витратоміри. Неможливо виготовити складні датчики, електроніку та калібрування, необхідні для точного вимірювання масової витрати, за такою низькою ціною, водночас відповідаючи стандартам якості. Якщо ви хочете тепловий масовий витратомір, який добре працює, ви повинні бути готові витратити щонайменше від 800 до 1500 доларів. Купівля дуже дешевих альтернатив часто означає отримання неправильних вимірювань, часті поломки та необхідність платити більше в довгостроковій перспективі за їх заміну.
