Вимірювач витрати стисненого повітря

Врізний витратомір для вимірювання стисненого повітря: зручний та економічно вигідний вибір

Під час встановлення витратоміра в системі стисненого повітря першою реакцією багатьох людей є обрізання ділянки трубопроводу та встановлення лінійного витратоміра з фланцевим або гвинтовим з'єднанням. Але останніми роками все більше заводів почали використовувати врізні витратоміри, особливо для вимірювання стисненого повітря. Чому так відбувається?

Чому клієнти хочуть придбати врізний витратомір для стисненого повітря?

Клієнти надають перевагу використанню вставних витратомірів для стисненого повітря через їхню легкість встановлення.

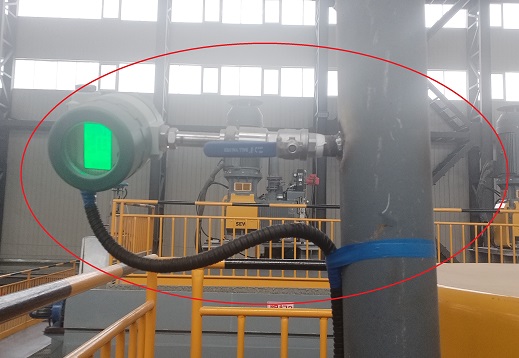

Характерною рисою систем стисненого повітря є те, що трубопроводи часто вже прокладені, і виробництво неможливо зупинити. Якщо трубопровід розрізати та повторно зварити лише для встановлення датчика витрати стисненого повітря в цей час, втрати від зупинки виробництва будуть набагато дорожчими, ніж витратомір. Найбільшою перевагою вставних витратомірів є те, що їх можна встановлювати онлайн – просвердливши отвір у трубопроводі та вставивши зонд, гвинт можна затягнути та використовувати, не впливаючи на виробництво. Особливо підходить для проектів реконструкції або для об'єктів зі старими трубопроводами, які не наважуються вносити суттєві зміни.

Чому люди надають перевагу врізним витратомірам повітря над лінійними зондами?

Перший варіант дешевий, що не тільки заощаджує загальну вартість передавача повітряного потоку, але й значно економить на монтажі. Немає потреби різати труби, не потрібно з'єднувати фланці, не потрібні крани, двоє робітників можуть впоратися з цим за півдня.
Друга перевага — низькі втрати тиску, лише один зонд і майже повна відсутність блокування вітром, що робить його особливо зручним для систем стисненого повітря, яким вже «не вистачає повітря».
Третє – це гнучкість. Якщо сьогодні встановити систему в цю трубу, а завтра її відремонтувати, її все одно можна буде використовувати, знявши та замінивши трубу.
Зверніть увагу:
Однак не всі трубопроводи можна використовувати для вставних витратомірів повітря, такі як 1/2", 3/4 дюйма та 1 дюйм, які не можна використовувати для вставних витратомірів повітря. Якщо вибрано вставний тепловий витратомір, можна вибрати труби діаметром 2 дюйми або більше, наприклад, трубопровід стисненого повітря 3 або 4 дюйми; якщо вибрано вихровий витратомір, вставний вихровий зонд можна використовувати лише для великих ділянок труб діаметром 6 дюймів або більше.

Два поширених вставних витратоміри для стисненого повітря

Наразі існує два основних методи вимірювання стисненого повітря:

Вставний тепловий масовий витратомір:

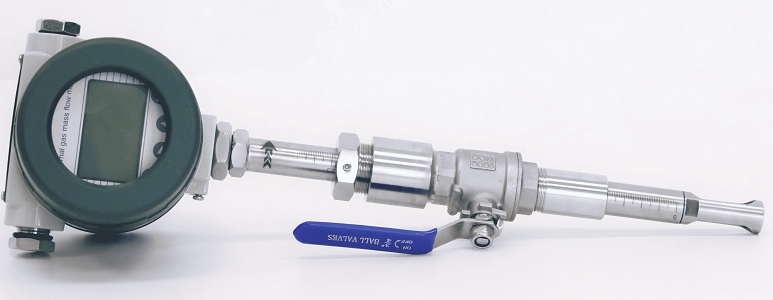

Вставний тепловий масовий витратомір

Тепловий масовий витратомір розраховує витрату шляхом нагрівання та вимірювання температури за допомогою зонда. Його перевагою є широкий діапазон, який дозволяє точно вимірювати від легкого до сильного вітру, а зонд не боїться вібрації, що робить його придатним для ситуацій, коли повітряний потік на виході з компресорної станції нестабільний. Недоліком є те, що він чутливий до пилу та масляних плям, а якщо задня частина повітряного компресора не оброблена належним чином, зонд схильний до забруднення. Гарна новина полягає в тому, що вбудований тепловий масовий витратомір та лінійний тепловий масовий витратомір мають однакову точність.

Вставний вихровий витратомір:

Вставний вихровий витратомір

Швидкість потоку розраховується на основі частоти вихорів за зондом. Він міцний та стійкий до бруду, деякі масляні плями та водяна пара не сильно на нього впливають. Його ціна зазвичай на один рівень нижча, ніж у традиційних теплових насосів. Але вони бояться вібрації. Якщо повітряний компресор сильно вібрує або трубопровід сильно вібрує, вимірювання може показати стрибок. Діапазон також вужчий, ніж у теплового типу, і він може добре вимірювати при сильному вітрі, але може "заглушати" при слабкому вітрі. Але врізний вихровий витратомір має нижчу точність, ніж лінійний вихровий витратомір.

Яка ціна вбудованого витратоміра стисненого повітря?

Ви отримуєте те, за що платите. Врізний вихровий датчик потоку китайського виробництва можна придбати приблизно за 1000-2000 доларів США залежно від матеріалу, розміру повітряного трубопроводу та функції витратоміра;

У той час як вартість встановлення теплового масового витратоміра починається від 900 доларів.

Загалом, у випадку зі стисненим повітрям, якщо це не зовсім новий трубопровід або економічно ефективний проект, вбудовані витратоміри стисненого повітря часто є більш практичним вибором. Це як стетоскоп для "трубного лікаря", який може діагностувати проблеми системи без хірургічного втручання. Для більшості заводів цього достатньо, це просто у використанні та без проблем.
