8-дюймовий витратомір стисненого повітря

Що таке 8-дюймовий витратомір стисненого повітря?

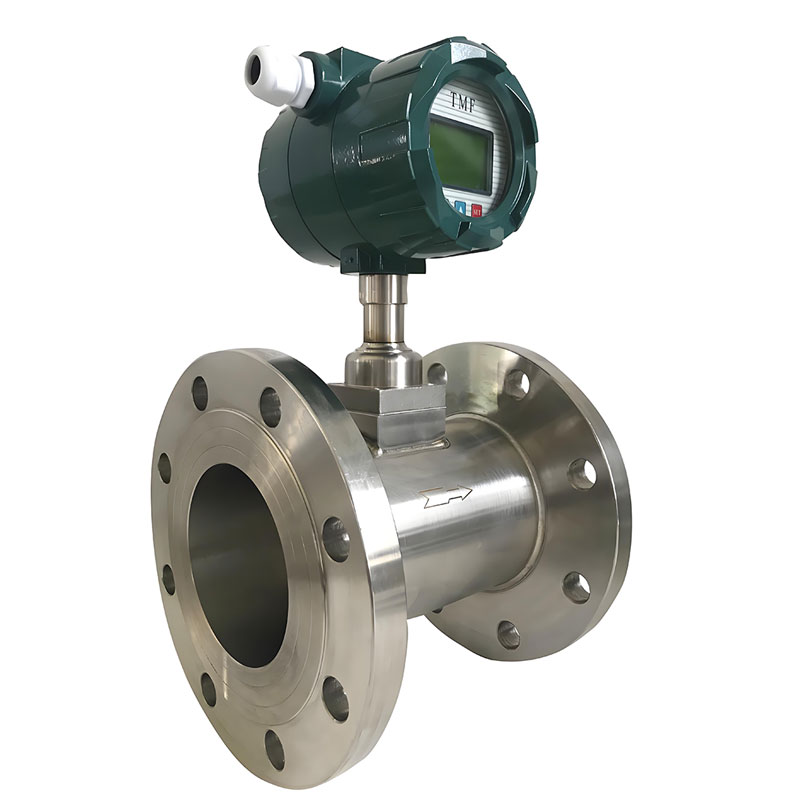

8-дюймовий витратомір стисненого повітря

8-дюймовий витратомір стисненого повітря – це прилад для вимірювання витрати з внутрішнім діаметром DN200 (приблизно 200 міліметрів або 8 дюймів), спеціально розроблений для контролю та вимірювання миттєвої та сумарної витрати стисненого повітря, зазвичай для 8-дюймового трубопроводу. Як важливе обладнання для вимірювання витрати повітря, що з'єднує головний трубопровід, він може адаптуватися до промислових об'єктів з високим тиском та високою витратою повітря, забезпечуючи ключову основу для управління енергією, обліку витрат та оптимізації системи завдяки точним даним вимірювань. Цей тип датчика витрати повітря розміром 200 мм зазвичай встановлюється безпосередньо на головному трубопроводі, а результати його вимірювань безпосередньо впливають на оцінку споживання енергії та аналіз ефективності обладнання на заводі.

Важливість та застосування 8-дюймового витратоміра стисненого повітря

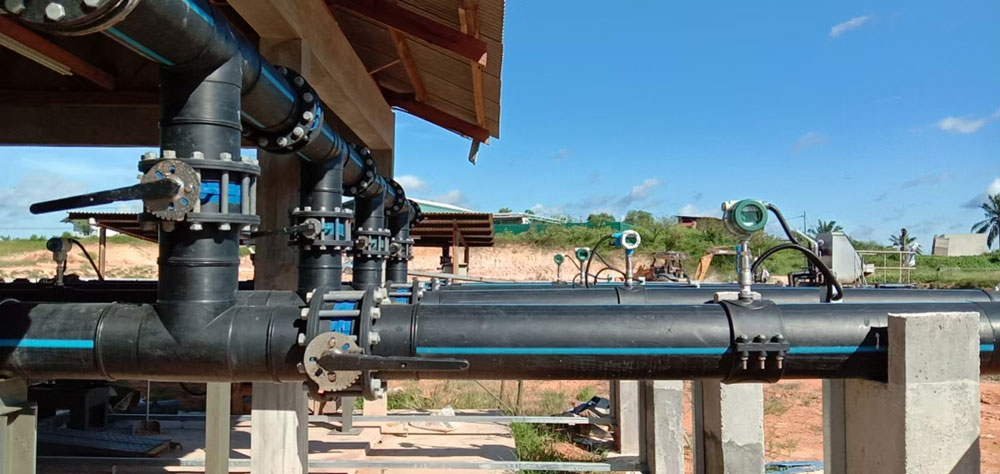

Широке застосування промислового 8-дюймового витратоміра стисненого повітря

У багатьох промислових системах заводів стиснене повітря є поширеним джерелом живлення та технологічним середовищем, і його споживання становить значну частку споживання енергії підприємством. Важливість 8-дюймового витратоміра як вимірювального приладу для магістрального трубопроводу полягає в:

• Контроль витрат на енергію: точне вимірювання загальної кількості використаного стисненого повітря, підтримка енергетичного аудиту та розподілу витрат.
• Моніторинг витоків у системі : Виявлення витоків у трубопроводі за допомогою аномальних коливань потоку для зменшення втрат енергії.
• Управління ефективністю обладнання: Забезпечує основу даних для керування групою повітряних компресорів та зв'язку осушувачів.
• Забезпечення безпеки процесу: забезпечення стабільного постачання газу для критично важливих технологічних ланок, таких як розпилення та пневматичний транспорт.

Типові застосування 8-дюймового витратоміра стисненого повітря

-Головний газопровід для виробничих галузей, таких як автомобільна, сталеливарна та хімічна.

-Загальний вимір на вході централізованої системи газопостачання в індустріальному парку.

-Вихідний головний трубопровід та мережа відгалужувальних розподільчих трубопроводів станції стиснення повітря.

-Сценарії постачання газу, що вимагають торговельних розрахунків або незалежного відомчого обліку.

Основні типи 8-дюймових витратомірів стисненого повітря

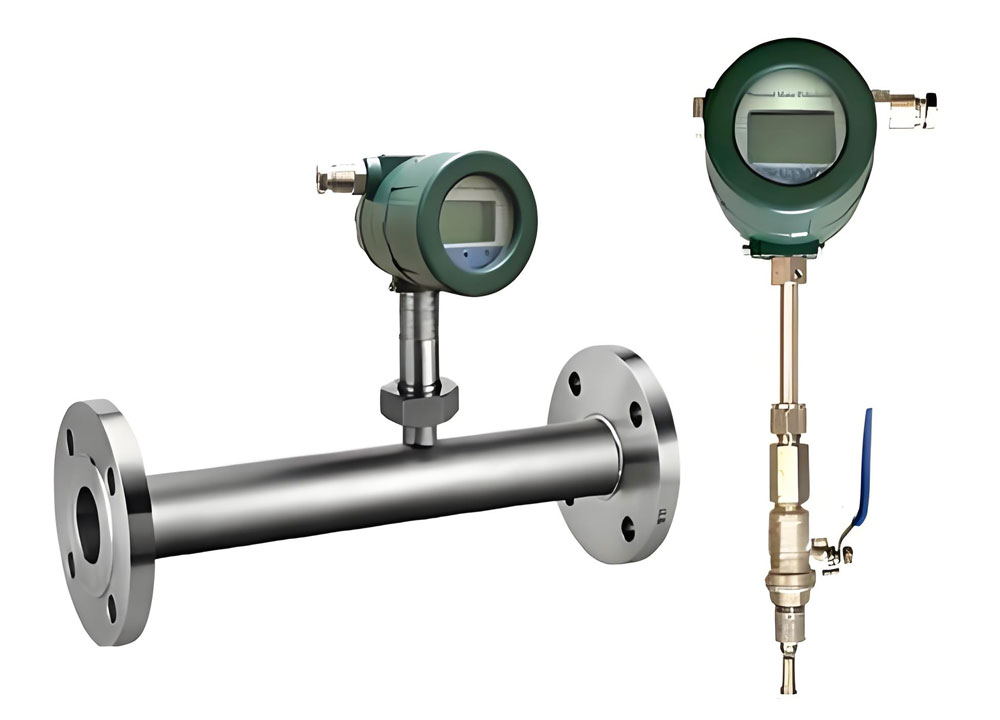

Вбудований та вставний 8-дюймовий витратомір стисненого повітря теплового масового типу

# 8” Термічний витратомір газу для стисненого повітря

Тепловий витратомір базується на принципі теплообміну, коли рідина протікає через тепловий датчик, безпосередньо вимірюючи масову витрату газу без компенсації температури та тиску, особливо підходить для труб великого діаметра та умов низької витрати.

• Тип фланцевого з'єднання: встановлюється безпосередньо між фланцями трубопроводу, з високою точністю вимірювання (до ± 1%) та надзвичайно низькими втратами тиску, підходить для тривалого стабільного вимірювання магістральних трубопроводів.
• Вставний витратомір стисненого повітря 8 дюймів: встановлюється через отвори трубопроводу, зазвичай з патрубками 3/4 дюйма. Має значно нижчу вартість порівняно з фланцевим витратоміром повітря DN200, але зберігає таку ж точність, як і фланцевий тип (близько ± 1,5%).

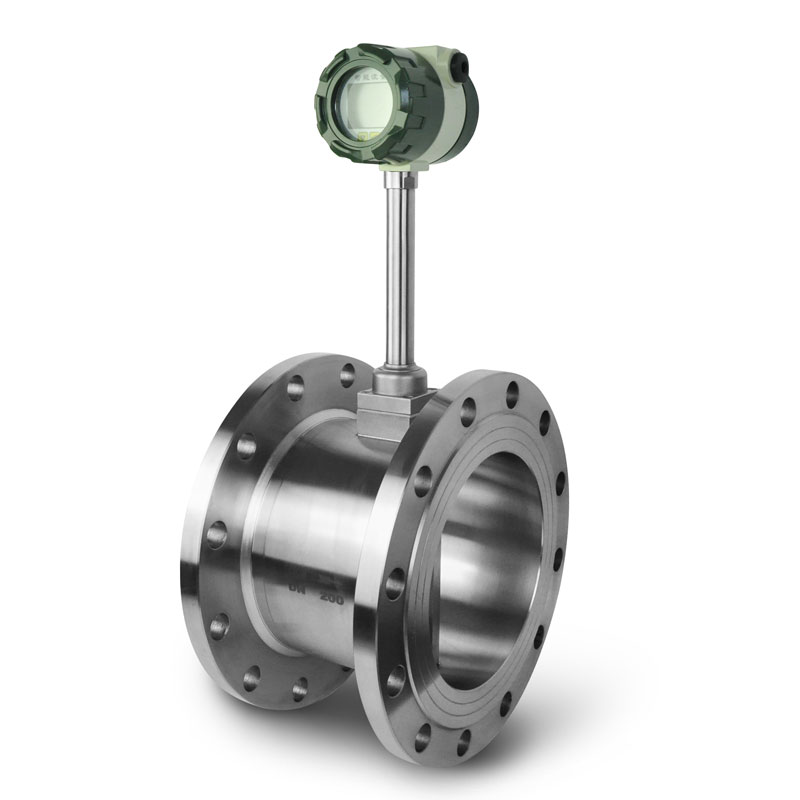

8-дюймовий вихровий витратомір для стисненого повітря

# 8-дюймовий вихровий витратомір для стисненого повітря

Вихровий витратомір розраховує об'ємну витрату, виявляючи частоту вихору, що виникає, коли повітря проходить через тупе тіло. У поєднанні з вбудованими датчиками температури та тиску для компенсації вимірювання повітря в режимі реального часу, він може видавати точні дані про витрату стисненого повітря за стандартних умов.

• -Характеристики: Міцна конструкція, стійкість до високого тиску, підходить для систем стисненого повітря з великими коливаннями або високим номінальним тиском
• -Застосовність: Підходить для ситуацій з частими змінами тиску та чутливістю до вартості, точність після компенсації може досягати ± 1,5%.
• - Вихровий датчик витрати має вбудований датчик температури та тиску, який може відображати температуру стисненого повітря, тиск, робочий потік та інформацію про нормальний потік на одному дисплеї.

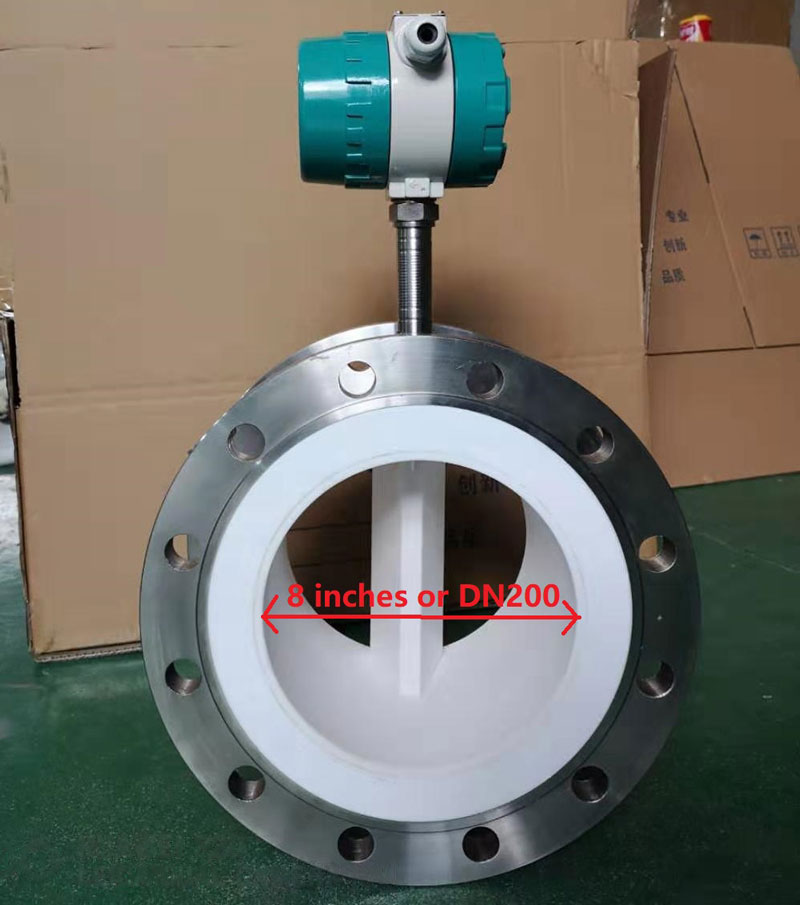

Технічні характеристики 8-дюймового витратоміра стисненого повітря

Яка ціна 8-дюймового витратоміра стисненого повітря?

Різниця в ціні 8-дюймових витратомірів є значною, головним чином визначається такими факторами:

- Бренд та якість : ціни на продукцію провідних міжнародних брендів (таких як Emerson та Siemens) зазвичай коливаються від 4000 до 10 000 доларів США; ціна на надійний 8-дюймовий витратомір стисненого повітря з Китаю (https://www.silverinstruments.com/product/flow-measurement/) становить приблизно від 1000 до 3000 доларів США. Щоб придбати 8-дюймовий витратомір стисненого повітря за низькою ціною, звертайтеся до silverinstruments.com.

- Принцип вимірювання : Теплові витратоміри зазвичай приблизно на 30%-50% дорожчі за вихрові витратоміри через їхню складну технологію.

Конфігурація функцій : Додаткові функції, такі як компенсація температури та тиску, протоколи зв'язку (такі як Modbus, HART), сертифікація вибухозахисту (витратомір газу ATEX) та високоточні сертифікати калібрування від сторонньої майстерні калібрування, збільшать ціну.

- Спосіб встановлення : Фланцеве з'єднання дорожче, ніж врізний 8-дюймовий датчик витрати повітря, але має кращу довгострокову стабільність.

Як правильно вибрати 8-дюймовий витратомір стисненого повітря ?

Пропонована стратегія вибору: всебічно враховувати вимоги до точності, бюджетні обмеження та довгострокові витрати на обслуговування. Для ключових вузлів в управлінні енергією рекомендується вибирати високоточні теплові або компенсовані вихрові витратоміри; для загальних сценаріїв моніторингу можна вибрати вихрові витратоміри вітчизняного виробництва з високою економічною ефективністю.

Завдяки розумному вибору та застосуванню, 8-дюймовий витратомір стисненого повітря є не лише промисловим вимірювальним інструментом, але й важливою технічною підтримкою для підприємств, що дозволяє їм досягти вдосконаленого управління енергією та сприяти сталому розвитку.
