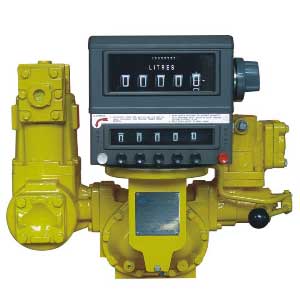

Витратомір об'ємного типу серії LC-M

Лічильник серії LC-M – це об'ємний лічильник для рідин; це різновид витратомірів палива. Вони призначені для вимірювання об'ємної витрати рідини як у системах перекачування, так і в системах керування технологічними процесами; вони ідеально підходять для вимірювання об'ємної витрати нафти та палива.

Принцип роботи об'ємного витратоміра

Лічильник складається з корпусу, в якому два лопатевих ротори об'ємного типу та центральний одинарний блокувальний ротор синхронно обертаються в трьох циліндричних отворах без контакту металу з металом всередині лічильного елемента. Кожен ротор підтримується з обох кінців опорною пластиною, крізь яку виступають вали ротора.
Лопаті витісняючих роторів по черзі рухаються через два півциліндричні отвори вимірювального елемента, тоді як один блокувальний ротор обертається у своєму отворі таким чином, щоб створювати безперервне капілярне ущільнення між невиміряним продуктом вище за течією та вимірюваним продуктом нижче за течією.
На одному кінці кожного вала ротора знаходиться зубчаста передача. Шестерня блокувального ротора, що має вдвічі більшу кількість зубців, ніж кожна з шестерень витісняючого ротора, обертається зі швидкістю, що вдвічі менша за швидкість обертання витісняючих роторів.

Переваги об'ємного витратоміра серії LC-M

• Відмінний безступінчастий механізм регулювання дозволяє мікроналаштування лічильника
• Висока точність і повторюваність у широкому діапазоні потоку, чудова точність при постійному потоці
• Низькі потреби в обслуговуванні, відсутність контакту металу з металом у вимірювальній камері, тривалий термін служби. Низькі втрати тиску, справжній гравітаційний витратомір.
• Високоточне вимірювання витрати незалежно від коливань тиску, зміни температури, зміни в'язкості
• Аксесуари для об'ємних витратомірів включають повітрявідвідники, фільтри, клапани, а також механічні або електронні регістри та принтери на вибір для попереднього налаштування, підсумовування поставок та друку квитанцій.

Технічні характеристики витратоміра PD

• Матеріал датчика витратоміра PD: алюміній, чавун та нержавіюча сталь
• Високоточний витратомір PD: ± 0,2%
• Повторюваність: ≤0,07%
• Одиниця вимірювання витрати: літр/галон США/галон IMP
• Доступні розміри та діапазон витрат PD-вимірювача
• Витратомір PD 40 мм або 1,5 дюйма: 25-250 л/хв
• Витратомір об'ємного типу DN50 або 2 дюйми, 55-550 л/хв
• Витратомір DN80 PD або розмір 3 дюйми: 506-5063 GPM (галони США за хвилину)
• Вимірювач об'ємного потоку DN100 або 4 дюйми: 748~7484 галонів/хвилину
• Датчик витрати NB150 мм або 6 дюймів PD може обробляти 300-3000 літрів за хвилину

Застосування об'ємних витратомірів

Вимірювання витрати авіаційного палива, розчинників, палива, бензину, дизельного палива, біодизеля, зрідженого нафтового газу (ЗНГ), витратоміри сирої нафти, заправка поїздів та залізничних вагонів, заправка гірничодобувних та заводських транспортних засобів, а також заправка суден та човнів. Також для нагрітих та/або в'язких рідин; цистерн, що доставляють паливо до будинків для опалення або бензин до автозаправних станцій; напівпричепів, що доставляють ЗНГ до будинків та ферм; та авіаційних заправників, що доставляють авіаційний газ або реактивне паливо до літаків.
Перевірка операцій завантаження/розвантаження палива та нафтохімічної продукції на паливних заводах та/або нафтопереробних заводах
На автоцистерні для перевезення та доставки палива/скрапленого газу
Потужна система роздачі палива для великих транспортних засобів та літаків

Аксесуари для об'ємних витратомірів
