1. ВСТУП ДО ПРОДУКТУ

Витратомір рідинного коріння серії LL є типом об'ємного витратоміра, або іноді ми називаємо його ротаційним витратоміром. Завдяки інноваційному дизайну виробу, привабливому зовнішньому вигляду та раціональній конструкції, витратомір рідинного рутування серії LL пропонує високу точність, високу прецизійність, а також легкість встановлення та використання. Він широко застосовується в нафтовій, електроенергетиці, металургії, транспорті, обороні та інших секторах для вимірювання нафти та комерційних розрахунків.

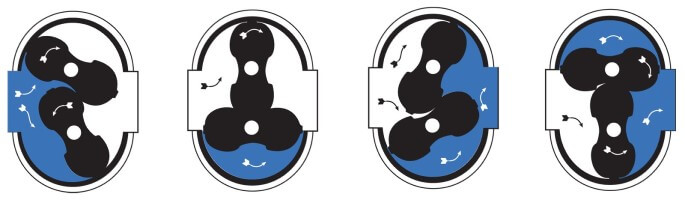

1.1 Принцип роботи

working principle of roots flow meter

Коли вимірювана рідина протікає через вимірювальну камеру, на вході та виході витратоміра утворюється різниця тисків, і рідинні корені обертаються під дією цієї різниці тисків. Одночасно, через пару приводних шестерень, закріплених на валу кулястого з'єднання, два рідинні корені підтримують безперервне обертання. Під час обертання рідина безперервно виводиться з витратоміра через вимірювальну камеру. Об'єм рідини, що проходить через кожну пару, в чотири рази перевищує об'єм вимірювальної камери. Завдяки герметичному механізму з'єднання та зменшення кількість обертів зменшується та передається на лічильник, який показує миттєвий та сукупний потік рідини.

Встановлення передавача в лічильному механізмі створює витратомір з передавачами. У поєднанні з дисплеями або мікрокомп'ютерними системами він може здійснювати дистанційну передачу (кількісних, кумулятивних, миттєвих та інших функцій) автоматизованих вимірювань та керування. Інструкції з використання дивіться в інструкції з класифікації дисплеїв.

1. 2. СТАНДАРТИ ТА СЕРТИФІКАТИ

Product Standard

JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)

Explosion-proof Mark

Exd II CT6

Flange Standard

DN, ANSI, JIS

Protection Class

IP66

1.3 . ТЕХНІЧНІ ПАРАМЕТРИ

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Матеріали основних компонентів та номінальний тиск

Model

Shell, Front & Rear Cover

Cover Plate

Liquid Roots

Shaft

Bearing

Nominal Pressure (MPa)

LL-AL

Cast Iron

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

0.6, 1.0, 1.6

LL-EL

Cast Steel

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

DN80↓ 4.0 DN100↑ 2.5

LL-LL

Aluminum Alloy

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

0.6, 1.0, 1.6

Note

Special materials available upon request and can be customized for specific applications

Примітки щодо застосування:

• Серія LL-AL: Чавунні витратоміри широко використовуються для різних масел та неагресивних рідин.

• Серія LL-EL: Витратоміри з литої сталі підходять для рідин високого тиску та низької в'язкості.

• Серія LL-LL: надлегкий алюмінієвий сплав для рідин низького тиску та низької в'язкості.

1. 4. ДІАПАЗОН ПОТОКУ

Діапазони витрат залежать від в'язкості рідини та необхідного класу точності.

Діапазон витрати Одиниця вимірювання: м³/год

Nominal Diameter (mm)

Fluid Viscosity (mPa·s)

2.0~150

0.6~2.0

2.0~150

0.6~2.0

2.0~150

0.6~2.0

25

0.6~6

1.2~6

1.2~6

1.5~6

1.5~6

2~6

40

1.6~16

3.2~16

3.2~16

4~16

4~16

5~16

50

2.5~25

5~25

5~25

6~25

6~25

8~25

80

6~60

12~60

12~60

15~60

15~60

20~60

100

10~100

20~100

20~100

25~100

25~100

33~100

150

25~250

50~250

50~250

60~250

60~250

80~250

Accuracy Grade

0.5

0.3

0.2

Примітка: Для застосувань, що вимагають ступеня точності 0,2% з певними вимогами до потоку, можна використовувати механічно ущільнену конструкцію з скоригованою максимальною швидкістю потоку. Будь ласка, зверніться до заводу для отримання інформації про конкретні конфігурації.

1. 5. РОЗМІРИ ТА МОНТАЖ

dimensions of roots flow meter

Повні характеристики дивіться в окремому документі з таблицями розмірів:

• Чавунний витратомір (серія LL-AL) – магнітно-герметична конструкція

Model

L

H

I

B

C

D

D1

N-Φ

Weight (kg/unit)

LL-AL25.06 Thread

180

297

75

110×110

148

G1¼″ (Pipe thread)

8

LL-AL25.06 Flange

φ115

φ85

4-φ14

10

LL-AL40.1

240

320

88

φ170

170

φ150

φ110

4-φ18

21

LL-AL50.1

265

335

97

φ190

185

φ165

φ125

4-φ18

26

LL-AL80.1

265

394

122

φ246

248

φ200

φ160

8-φ18

40

LL-AL100.1

350

484

164

φ305

335

φ220

φ180

8-φ18

88

LL-AL150.1

560

602

232

φ440

455

φ285

φ240

8-φ22

202

Зразок пояснення моделі: LL-AL25.06

Витратомір LL-Liquid Roots

Чавунний корпус AL + ротор з алюмінієвого сплаву

25-DN25

0,06-Тиск 0,6 МПа

• Витратомір із литої сталі (серія LL-EL) – магнітно-герметична конструкція

Model

L

H

I

B

C

D

D1

N×Φ

Weight (kg/unit)

LL-EL25.3 Thread

180

297

75

120×120

148

G1¼″ (Pipe thread)

10

LL-EL25.3 Flange

φ115

φ85

4-φ14

LL-EL40.4

240

320

88

φ170

170

φ150

φ110

4-φ18

30

LL-EL50.4

360

370

105

φ226

222

φ165

φ125

4-φ18

41

LL-EL80.4

360

405

128

φ256

258

φ200

φ160

8-φ18

52

LL-EL100.3

450

482

167

φ334

338

φ235

φ190

8-φ22

110

LL-EL150.3

560

602

232

φ455

458

φ300

φ250

8-φ26

215

Зразок пояснення моделі: LL-EL40.4

Витратомір LL-Liquid Roots

Сталевий корпус EL-Cast + ротор з алюмінієвого сплаву

40-DN40

.4-Тиск 4 МПа

2. КОНФІГУРАЦІЯ ВИТРИМУВАЧА

Витратоміри зазвичай постачаються з заводу відповідно до наступних конфігурацій. Див. таблицю нижче для відповідних моделей лічильників та параметрів продуктивності:

Type Parameters Pictures

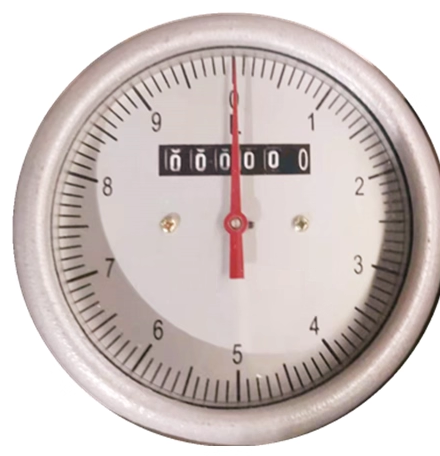

A

Pointer indication, 6-digit totalizer, no reset.

Pointer indication:
DN25 and below: 10L/rev
DN80 and below: 100L/rev
DN100 and above: 1000L/rev
 pd flow meter mechancial display

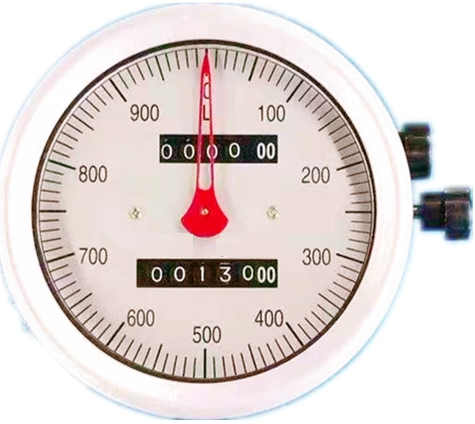

A6

Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable.

Pointer indication:
DN25 and below: 10L/rev
DN80 and below: 100L/rev
DN100 and above: 1000L/rev
 PD flow meter with return to zero display
BELZ Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. ВИБІР МОДЕЛІ

Для вибору моделі витратоміра Liquid Roots використовується наступна система кодування:

Item Code Description
Series Type LL Liquid Roots Flowmeter
Shell Material A Cast iron
E Cast steel
L Aluminum alloy
Rotor Material L Aluminum alloy
Nominal Diameter 25~150 Flow meter sizes from DN 25mm to DN150mm
Pressure Rating .06 0.6 MPa
.1 1.0 MPa
.2 1.6 MPa
.3 2.5 MPa
.4 4.0 MPa
Register A Mechanical pointer, 6 digits totalizer, no return to zero
A6 Mechanical pointer, 6 digits totalizer, return to zero
BELZ-0 Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
BELZ-1 Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
BELZ-2 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
BELZ-3 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
BELZ-4 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter BGF-I Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
BGF-II Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
BMF Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy
