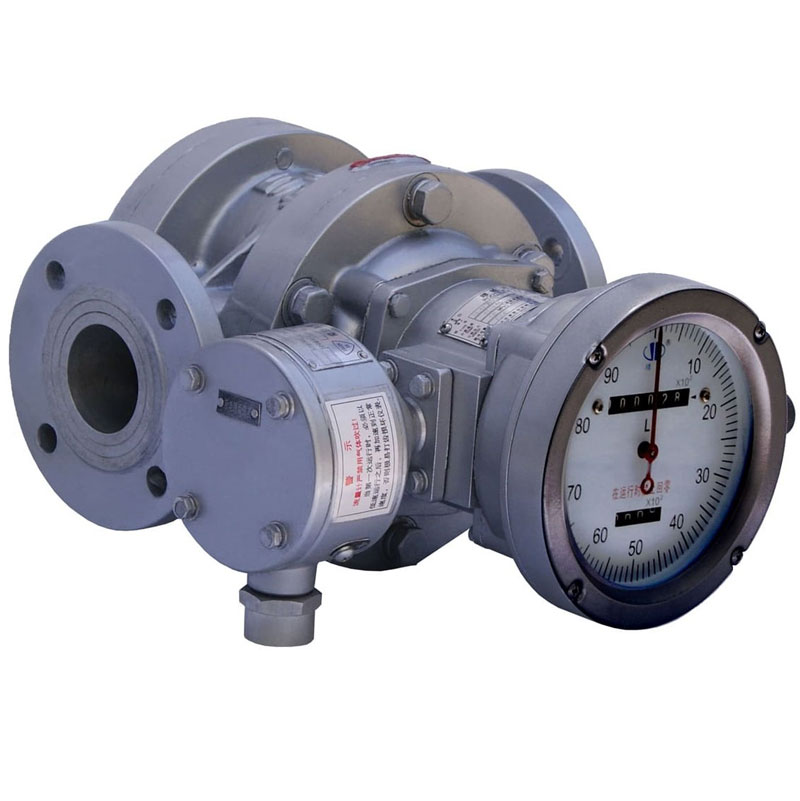

Вимірювач об'ємного потоку з виходом 4-20 мА

Об'ємний витратомір: надійний вибір для високоточних вимірювань

Що таке об'ємний витратомір?

Об'ємний витратомір, також відомий як об'ємний витратомір, – це прецизійний прилад для вимірювання витрати рідини. Його принцип роботи дуже прямий: він поділяє рідину на «невеликі одиниці» відомого об'єму та обчислює загальний об'єм рідини, підраховуючи кількість цих одиниць. Це як використовувати відро фіксованої місткості для вимірювання загальної кількості рідини, що протікає через трубопровід, відро за відром. До поширених типів витратомірів належать витратоміри з овальною шестернею, витратоміри Рута та гвинтові шестерні.

Об'ємний витратомір для широкого спектру застосувань<

Завдяки своїм високоточним характеристикам, витратоміри PD часто використовуються в ситуаціях, що вимагають точного вимірювання, розрахунку або контролю партій. Типові застосування включають:

• Торгівля нафтою: така як автозаправні станції, транспортування дизельного палива, палива, гасу, пропану, реактивного палива, сирої нафти та продуктів переробки нафти.
• Хімічна промисловість: Точне додавання дорогих або критично важливих хімічних реагентів, таких як толуол, ксилем, нафта, парафін
• Харчові продукти та фармацевтика: вимірювання сировини, такої як харчова олія, спирт, етанол, патока, сироп тощо.
• Вимірювання високов'язких рідин, таких як смоли, сира нафта та асфальт.

Навіщо нам потрібен об'ємний витратомір з виходом 4-20 мА?

Традиційні механічні витратоміри з роздільним фазним розрядом в основному показують сукупний потік (загальне використання) без будь-яких виходів. Silverinstruments.com може постачати моделі, оснащені функцією виходу 4-20 мА, що забезпечує ключові переваги модернізації:

Здійснюйте дистанційний моніторинг миттєвої витрати: сигнал 4-20 мА може безперешкодно відповідати миттєвому значенню витрати рідини. Це дозволяє операторам контролювати зміни витрати в трубопроводі в режимі реального часу в центральній диспетчерській, що значно підвищує зручність керування процесом.

Проста інтеграція та автоматизація: аналоговий вихід 4-20 мА є найстандартнішим сигналом у галузі промислового управління, який може легко прийматися такими системами, як ПЛК та РСУ. Це дозволяє даним про витрату безпосередньо брати участь в автоматизованому управлінні, такому як автоматичне регулювання клапанів, спрацьовування сигналізації або блокування з іншим обладнанням.

Підвищення цінності даних: Одночасно отримуючи миттєвий потік (вихідний струм 4-20 мА) та сукупний потік (відображається самим приладом), підприємства можуть проводити більш комплексний аналіз енергоефективності, оптимізацію процесів та діагностику несправностей.

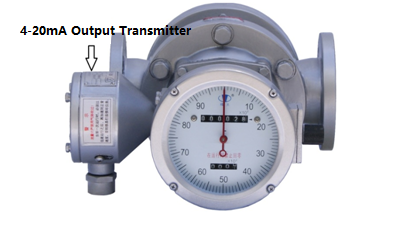

Аналоговий вихідний передавач 4-20 мА для витратоміра PD

Передавач серії BMF з виходом 4-20 мА можна поєднати з об'ємними витратомірами нашої компанії для перетворення миттєвого потоку на місці в аналоговий вихідний сигнал 4-20 мА та дистанційної передачі його до диспетчерської для відображення, регулювання та контролю миттєвого потоку. Він також виводить імпульсні сигнали потоку для підсумовування потоку.

Особливості передавача 4-20 мА для вимірювача частинок розряду

1. Чотирипровідна система (позитивний провід живлення, провід струму 4-20 мА, провід імпульсного сигналу, провід заземлення живлення)

• Примітка: Тільки для виходу 4-20 мА це трипровідна система. Провід імпульсного сигналу не підключений зовні під час доставки.

2. Прямий вихідний сигнал 4-20 мА від витратоміра, велика відстань передачі, безпечний та надійний

Технічні параметри передавачів 4-20 мА для витратоміра PD

1. Вихідні сигнали:

a. Аналогова величина 4-20 мА

b. Імпульсна напруга: VL<0,5 В, VH>9 В для живлення 12 В; VL<1 В, VH>20 В для живлення 24 В

2. Допустима похибка:

• Аналогова величина: ±0,5% від повного діапазону

• Кількість імпульсів: ±1 імпульс

3. Температура навколишнього середовища: від -25°C до +50°C

4. Опір навантаження аналогової величини (з боку користувача):

• <400 Ом для живлення 12 В

• <800 Ом для живлення 24 В

5. Джерело живлення:

• DC12 В ± 10%, 60 мА

• DC24 В ± 10%, 60 мА

6. Вибухозахищений клас: ExdIIBT5

Як підключити датчик витрати серії BMF 4-20 мА

Під час замовлення користувачі повинні вказати, чи потрібне джерело живлення: 24 В постійного струму чи 12 В. Підключення слід виконувати згідно з наданою схемою.

УВАГА: НЕ ПІДКЛЮЧАЙТЕ ПРОВОДИ ПІД ЧАС УВІМКНЕНОГО ЖИВЛЕННЯ!

Висновок

Сам по собі об'ємний витратомір є синонімом високої точності. Додавання до нього функції виходу 4-20 мА еквівалентно оснащенню його "віддаленими очима та вухами", що робить його не лише точною "вимірювальною шкалою", але й надійним учасником сучасних систем автоматизованого управління процесами в режимі реального часу, що є важливою частиною досягнення промислового інтелекту та вдосконаленого управління.
