Як вибрати правильний витратомір з овальною шестернею: простий посібник

Для того, щоб ваша робота була точною, ефективною та безпечною, вибір відповідного витратоміра є надзвичайно важливим. Завдяки високій точності та надійності, витратоміри з овальним шестернею є популярним варіантом для багатьох галузей промисловості, особливо під час вимірювання в'язких рідин, таких як олії, паливо та хімікати.

Як тип об'ємного (PD) витратоміра, вони працюють, захоплюючи точну кількість рідини між двома обертовими шестернями овальної форми та підраховуючи кожну порцію, що проходить через неї. Таке пряме вимірювання об'єму робить їх неймовірно точними та менш залежними від змін властивостей рідини. Однак, з огляду на таку велику кількість доступних варіантів, вибір ідеального може здатися складним. Цей простий посібник розбиває процес вибору на чотири простих кроки, щоб допомогти вам вибрати правильний витратомір з овальною шестернею для ваших конкретних потреб.

---

Крок 1: Зрозумійте свою рідину

Перший і найважливіший крок – це знати властивості рідини, яку потрібно виміряти. Лічильники з овальною шестернею призначені для чистих рідин, оскільки тверді речовини можуть заклинювати шестерні та спричиняти пошкодження. Завжди плануйте встановлення сітчастого фільтра або фільтра перед лічильником для його захисту. Три ключові властивості рідини будуть орієнтиром вашого вибору:

1. В'язкість (наскільки густа ваша рідина?)

В'язкість – це опір рідини потоку. Лічильники з овальною шестернею чудово справляються з широким діапазоном в'язкостей, але це критичний фактор при вашому виборі. Низька в'язкість (менше 3 сП – наприклад, вода, розчинники): Для рідких, водоподібних рідин деяка рідина може "прослизати" між шестернями та стінкою камери, що може вплинути на точність при дуже низьких швидкостях потоку. Щоб отримати найкращі результати, вам може знадобитися працювати з трохи вищою швидкістю потоку, щоб підтримувати заявлену точність лічильника. Середня в'язкість (від 3 до 1000 сП – наприклад, дизельне паливо, мастильні олії): Це ідеальний діапазон для лічильників з овальною шестернею. Вони забезпечують чудову точність з цими рідинами, оскільки прослизання мінімальне. Висока в'язкість (вище 1000 сП – наприклад, мед, мастило, густі смоли): Дуже густі рідини створюють більший опір, що призводить до більшого перепаду тиску на лічильнику. Для цих застосувань шукайте лічильники зі спеціальними роторами "високої в'язкості". Вони розроблені для зменшення перепаду тиску до 50% без шкоди для точності.

2. Хімічна сумісність

Матеріали датчика витрати повинні бути стійкими до рідини без корозії та руйнування. Це стосується кожної частини, яка торкається рідини, відомої як «змочувані частини». Матеріал корпусу: Чавун або лита сталь є поширеним та економічно ефективним вибором для палива, масел та мастил. Для хімічних речовин, розчинників або застосувань у харчовій промисловості та виробництві напоїв зазвичай потрібна нержавіюча сталь (316 або 304). Матеріал ротора (шестерні): Ротори часто виготовляються з таких матеріалів, як чавун, алюміній або нержавіюча сталь. Чавунні або алюмінієві ротори зазвичай використовуються для вимірювання неагресивних рідин, таких як мазут, важка нафта та дизельне паливо. Нержавіюча сталь забезпечує чудову стійкість до більш агресивних хімічних речовин або харчової промисловості, таких як харчова олія, емульсії, патока, молоко тощо.

Нижче наведено таблицю з детальним описом матеріалів для витратоміра з овальною шестернею

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

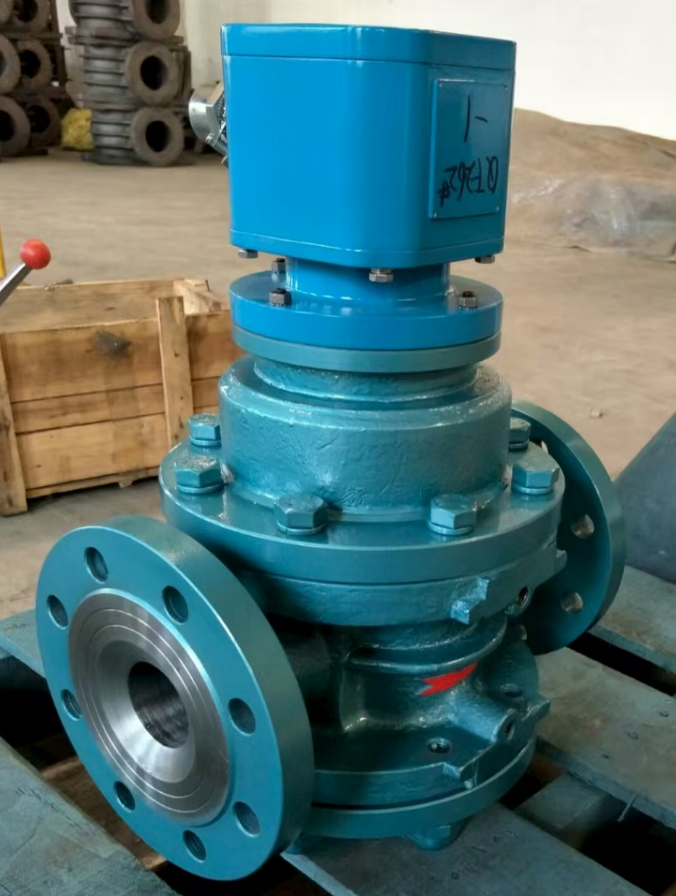

LC-A: Чавунний витратомір з овальною шестернею, широко застосовується для рідин з високою в'язкістю або інших середовищ, які не викликають корозії чавуну; Чавунний витратомір з овальною шестернею підходить для вимірювання витрати рідини, такої як нафта, гас, дизельне паливо, важка нафта, мастило, парафін, асфальт, мазут, гідравлічне масло.
LC-E: Витратомір з овальною шестернею з литої сталі, застосовується в низькоагресивних рідинах під високим тиском. Витратомір з литої сталі з овальною шестернею підходить для вимірювання витрати сирої нафти, аніліну, гасу, сирої нафти, мазуту, дизельного палива, мастильних масел, гідравлічних масел, асфальту.
LC-B, C: Витратомір з овальною шестернею з нержавіючої сталі, застосовується для сильно агресивних рідин, таких як кислоти, луги, солоні або органічні хімікати. Витратомір з овальною шестернею з нержавіючої сталі підходить для вимірювання витрати води, аміаку, каустичної соди, оцтової кислоти, акрилової кислоти, етанолу, сірчаної кислоти, фосфорної кислоти, аміачної селітри, фруктового соку, рослинної олії, арахісової олії, оливкової олії, харчової олії, молока, пива, бутадієну, толуолу, ксилолу, зрідженого нафтового газу.

3. Температура та тиск

Переконайтеся, що обраний вами лічильник розрахований на роботу за нормальної робочої температури та тиску вашої системи, а також будь-яких потенційних максимальних значень. Нормальна робоча температура для овального шестерні витратоміра серії LC становить від -20 до +60°C, ми виготовляємо овальний шестерний витратомір для високої температури до 200°C. Овальний шестерний витратомір серії LC має граничний номінальний тиск;

Нижче ми перераховуємо нормальний та максимальний тиск, який ми можемо створити для витратоміра з овальною шестернею

	Normal Pressure	Max Pressure
LC-A	16 bar	16 bar
LC-E,B,C	16 bar	Max 63 bar for size below 4” Max 25 bar for 6” and 8”

---

Крок 2: Визначте вимоги до вашої системи

Далі зверніть увагу на фізичні та експлуатаційні потреби вашої системи.

1. Швидкість потоку (мінімальна, нормальна та максимальна)

Це основний фактор, який визначає розмір лічильника. Вам потрібно знати повний діапазон витрати, який випробовуватиме ваша система. У таблиці нижче наведено діапазон витрати овальних шестерень серії LC для рідин різної в'язкості. Корисним галузевим правилом є вибір розміру лічильника, за якого ваша нормальна робоча витрата становить близько 60% від максимальної продуктивності лічильника. Така практика гарантує, що лічильник працюватиме в найточнішому діапазоні, зменшить знос і подовжить термін його служби. Наприклад, якщо ваша нормальна витрата становить 25 галонів за хвилину, лічильник з максимальною продуктивністю близько 40 галонів за хвилину буде доречним.

2. Розмір труби та тип з'єднання

Датчик витрати повинен фізично вписуватися у вашу існуючу трубопровідну систему. Лічильники з овальною шестернею доступні з різними типами підключення, включаючи: фланцеві (ANSI, DIN, JIS або фланець таблиці E); санітарні (Tri-Clover) для застосувань, що вимагають гігієни. Однією з найбільших переваг лічильників з овальною шестернею є те, що вони не потребують прямих трубопровідних ділянок до або після лічильника, на відміну від багатьох інших технологій, таких як вихрові витратоміри або турбінні витратоміри. Це дає вам велику гнучкість у встановленні їх у тісних просторах, одразу після насоса або коліна, без шкоди для точності.

---

Крок 3: Виберіть вихідний сигнал та дисплей

Як вам потрібно отримати доступ до даних про потоки?

Існує кілька варіантів для задоволення різних потреб.

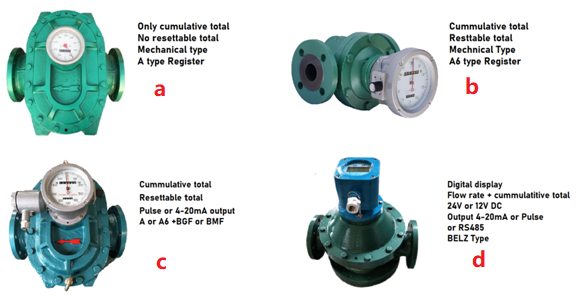

a. Механічний дисплей: Це простий лічильник без живлення, розташований на самому лічильнику. Це надійний та надійний варіант для локального зчитування показників, коли не потрібно підключатися до системи керування. Як показано на малюнку вище, показано один із типів витратоміра.

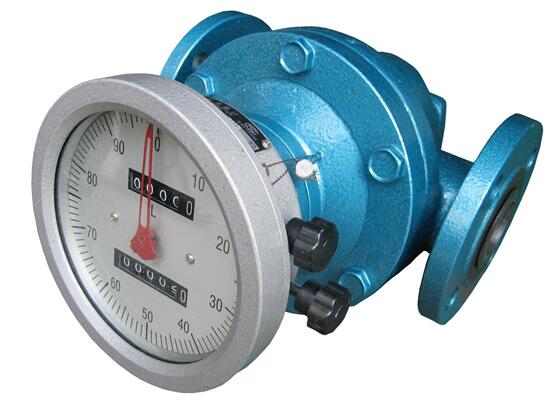

b. Механічний дисплей та скиданий підсумовувач: Механічний дисплей пропонує просте та автономне зчитування даних безпосередньо на лічильнику. Він включає скиданий підсумовувач партій, який можна вручну обнулити для окремих вимірювань. Як показано на малюнку вище, витратомір типу b.

c. Імпульсний вихід або аналоговий вихід 4-20 мА: Цей тип має механічний дисплей, а також генерує електронний імпульсний сигнал 4-20 мА, який можна надсилати на ПЛК, контролер партій або віддалений цифровий дисплей. Це ідеально підходить для автоматизованих систем. Як показано на малюнку вище, витратомір типу c.

d. Вбудований цифровий дисплей: електронний дисплей з живленням від батареї або петлі, встановлений безпосередньо на лічильнику. Він може показувати витрату та загальний об'єм, пропонуючи сучасну альтернативу механічному реєстратору. Електронний дисплей з живленням від петлі пропонує імпульсний вихід 4-20 мА, вихід RS485 або Hart або зв'язок. Як показано на малюнку d вище.

---

Крок 4: Розгляньте спеціальні сертифікати

Нарешті, визначте, чи потребує ваша заявка якихось спеціальних дозволів для безпеки або відповідності законодавству.

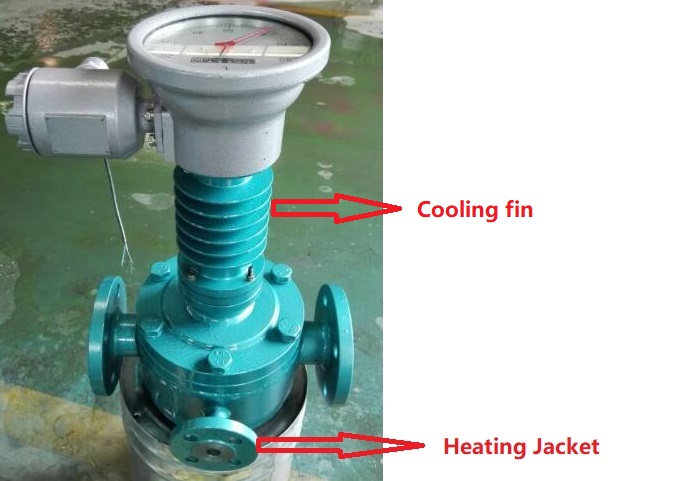

1. Витратомір нагрівальних сорочек

Для рідин, які легко застигають або надзвичайно в'язкі за кімнатної температури, таких як асфальт, бітум або важкі смоли, стандартного лічильника недостатньо. У цих випадках вам потрібен лічильник із нагрівальною сорочкою. Це зовнішній корпус навколо корпусу лічильника, де може циркулювати нагрівальне середовище, таке як пара або гаряча олія. Сорочка підтримує температуру рідини, зберігаючи її рідкою та запобігаючи її затвердінню всередині лічильника, що є важливим для точного вимірювання. Щоб дізнатися більше про витратомір з овальною шестернею та сорочкою, натисніть тут [ Витратомір з овальною шестернею та зовнішньою нагрівальною сорочкою ].

2. Високотемпературний витратомір

Для процесів, що включають рідини з постійною температурою вище 60°C, висока температура може потенційно пошкодити електронні компоненти лічильника (такі як передавач і датчик) та скоротити термін їхньої служби. У такому випадку рекомендується використовувати датчик витрати, оснащений охолоджувальним ребром або радіатором. Ці ребра збільшують площу поверхні корпусу лічильника, ефективно розсіюючи тепло в навколишнє повітря та знижуючи внутрішню температуру до безпечного робочого діапазону для електроніки. Така конструкція має вирішальне значення для надійної роботи в таких сферах застосування, як високотемпературні оливи, бітум або інші нагріті технологічні рідини.

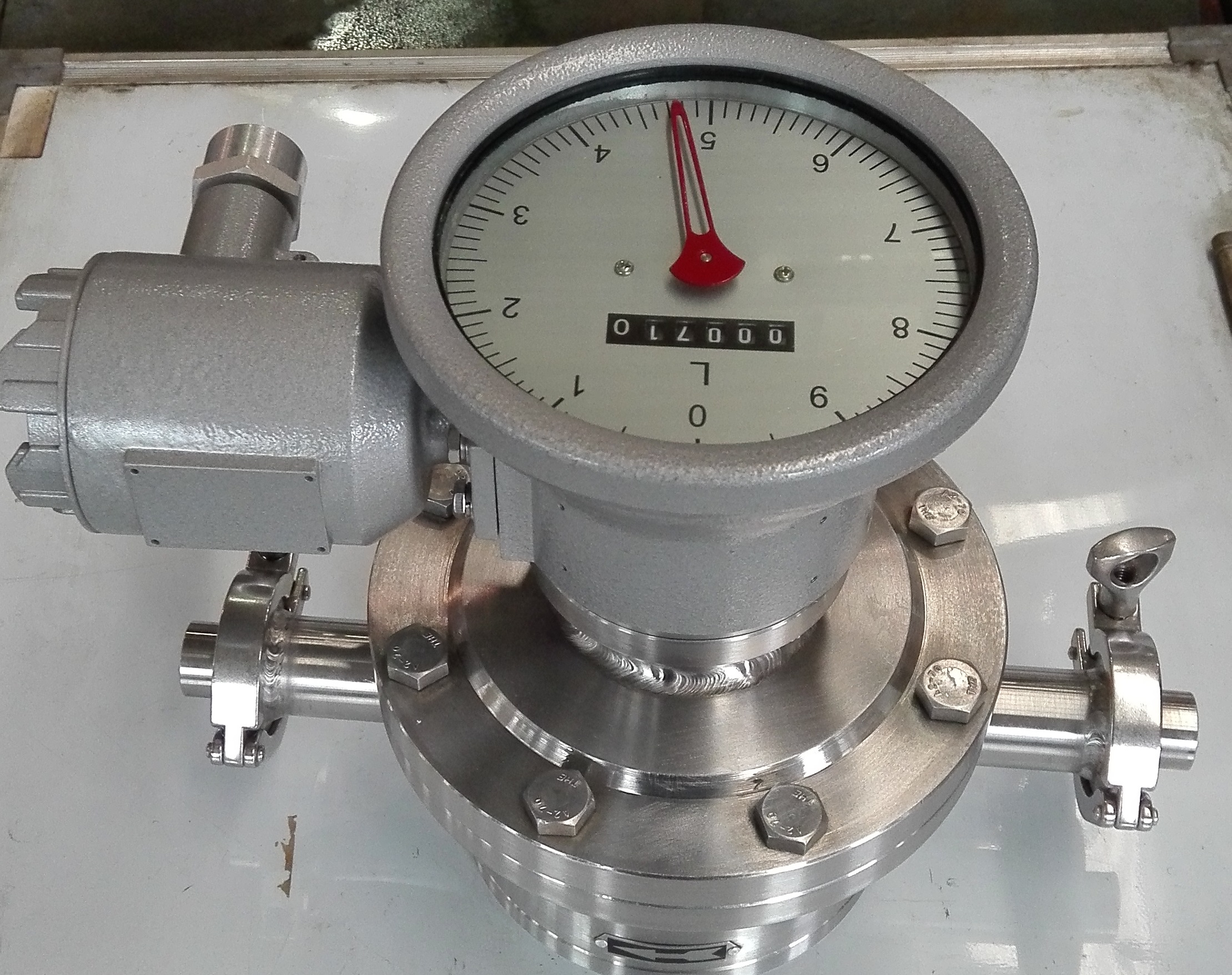

3. Санітарний витратомір

Для виробництва харчових продуктів, напоїв або фармацевтичної продукції лічильник повинен відповідати суворим гігієнічним стандартам проектування, щоб забезпечити його ретельне очищення та дезінфекцію. Щоб дізнатися більше про санітарний витратомір з овальною шестернею, натисніть тут: [ Санітарний витратомір з овальною шестернею]

4. Розмір датчика та адаптація труби (перехідники/розширювачі):

Під час вибору лічильника номінальний діаметр датчика витрати з овальною шестернею визначається на основі діапазону витрат, а не лише розміру труби. В ідеалі номінальний діаметр фланця датчика має точно відповідати вашому існуючому трубопроводу, оскільки це мінімізує складність та вартість встановлення.

Однак, якщо для оптимальної витрати потрібен датчик розміру, відмінного від розміру вашої труби, адаптація можлива за допомогою зменшувальних фланців (для встановлення меншого лічильника в більшу трубу) або розширювальних фланців (для встановлення більшого лічильника в меншу трубу).

Важливе обмеження продукту:

Тип LC-A (ймовірно, це специфічна модель витратоміра) не може бути оснащений зменшувальним або розширювальним фланцем. Для його встановлення розмір трубопроводу повинен точно відповідати розміру його фланця.

Ця можливість адаптації наразі доступна лише для певних міцних конструкцій лічильників, таких як наші лічильники з литої сталі серії LC-E та еліптичні шестерні серії LC-B та C з нержавіючої сталі. Будь ласка, підтвердіть сумісність моделі під час процесу вибору.

5. Небезпечні зони:

Якщо ви вимірюєте легкозаймисті рідини або лічильник знаходиться в середовищі з вибухонебезпечними газами чи пилом, він повинен бути сертифікований на безпеку.

---

Ваш контрольний список вибору

Відповівши на ці прості запитання, ви можете впевнено вибрати правильний лічильник з овальною шестернею:

Рідина: Що таке моя рідина, і яка її в'язкість, температура та тиск?
Сумісність: Які матеріали (корпус, ротори, ущільнення) сумісні з моєю рідиною?
Чистота: Чи чиста моя рідина? (Якщо ні, мені потрібен фільтр).
Швидкість потоку: Які мої мінімальні, нормальні та максимальні швидкості потоку?
Монтаж: Який розмір труби та бажаний тип з'єднання?
Вихід: Як мені потрібно зчитувати дані (механічний, цифровий дисплей, імпульсний)?
Сертифікації: Чи потрібні мені дозволи для використання в небезпечних зонах, для зберігання або санітарного використання?

---

Висновок

Вибір правильного витратоміра з овальною шестернею не обов'язково має бути складним. Систематично враховуючи вимоги до рідини, системи, потреби в даних та будь-які спеціальні сертифікати, ви можете вибрати вимірювач, який забезпечуватиме точні та надійні вимірювання протягом багатьох років. Цей ретельний процес вибору – це невелика інвестиція, яка окупається покращеним контролем процесу, зменшенням відходів та нижчою загальною вартістю володіння.
