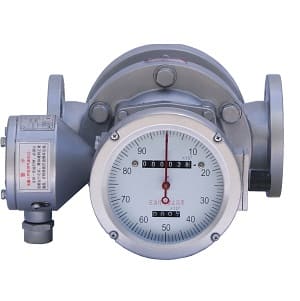

Об'ємний витратомір з імпульсним виходом

Що таке PD-витратомір?

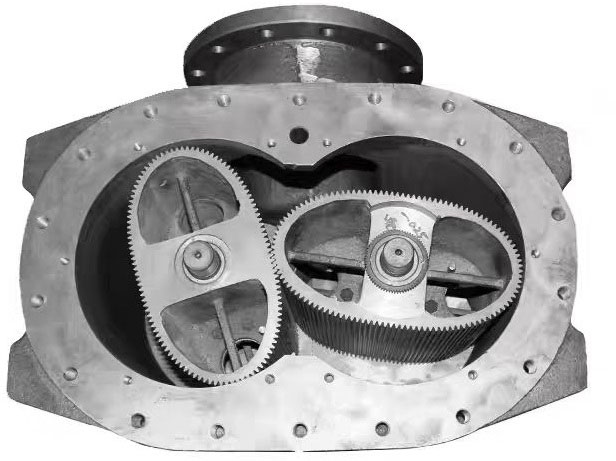

Об'ємний витратомір – це прилад для вимірювання витрати, який безпосередньо вимірює загальну витрату чистої рідини шляхом періодичного заповнення та зливу об'єму рідини в прецизійній вимірювальній камері. Він в основному використовується для вимірювання чистих рідин, таких як дизельне паливо, паливо, сира нафта, мастильні матеріали, хімічна сировина та харчові рідини, особливо підходить для ситуацій, коли суворо потрібна точність вимірювання рідини.

Його основна перевага полягає у високій точності вимірювання (0,2% ~0,5%), незалежності від змін в'язкості рідини та відсутності необхідності використання прямих ділянок трубопроводу вище та нижче за течією під час монтажу.

Навіщо нам потрібен імпульсний об'ємний витратомір?

Традиційні витратоміри з прямим поршнем (PD) часто використовують механічну стрілку для відображення сумарного потоку. Зі зростанням попиту на автоматизацію з'явилися об'ємні витратоміри з імпульсним виходом. Їхня перевага полягає в перетворенні сигналів потоку в режимі реального часу на електричні імпульсні сигнали (такі як імпульси PNP або NPN), що полегшує інтеграцію з системами керування, такими як ПЛК та РСУ, забезпечуючи дистанційну передачу даних, миттєвий розрахунок потоку, керування партіями та автоматизоване управління, значно підвищуючи рівень інтелекту та ефективність керування в переробних галузях.

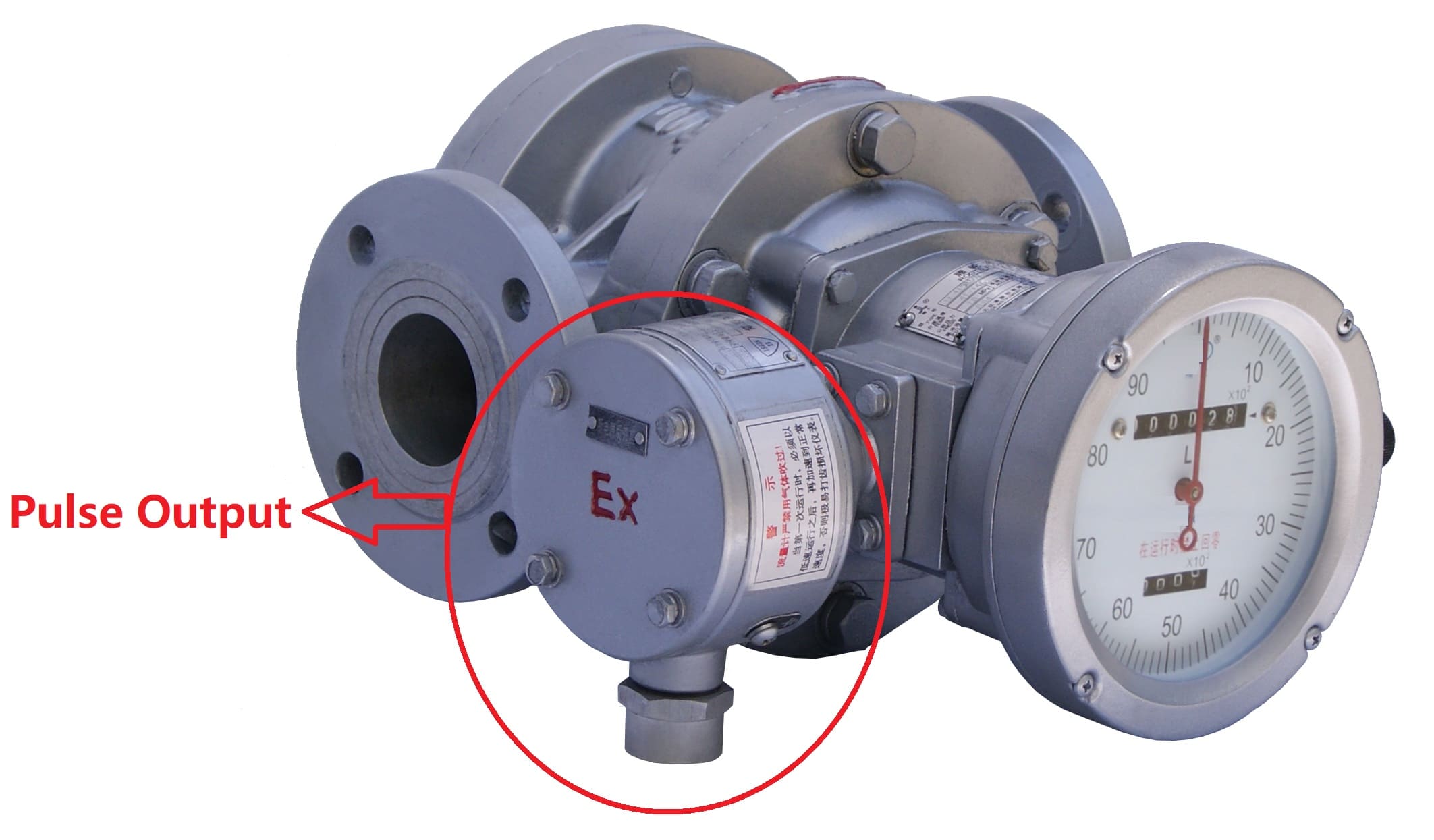

Імпульсний вихідний передавач для витратоміра PD

Огляд імпульсного передавача серії BGF для вимірювача частинок розряду

Імпульсний передавач серії BGF – це датчик кутового переміщення обертового вала, який при використанні з об'ємними витратомірами нашої компанії може перетворювати потік вимірюваного середовища в електричні імпульсні сигнали для дистанційної передачі. Це вибухобезпечний передавач.

Технічні характеристики імпульсного вихідного датчика потоку

• 1. Безконтактний, прямокутний вихідний сигнал, надійна передача сигналу
• 2. Частота сигналу пропорційна швидкості потоку
• 3. Робоча температура навколишнього середовища: від -10°C до 60°C
• 4. Вибухозахищений клас: ExdⅡBT5
• 5. Розмір вихідного адаптера: вибухобезпечний тип, внутрішня різьба G1/2"
• 6. Розмір отвору для кабельного входу: вибухобезпечний тип Φ11
• 7. Висока точність, антивібраційний, особливо підходить для кількісного наповнення

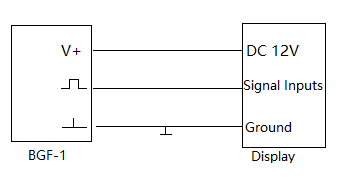

Імпульсна проводка живлення 12 В постійного струму

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

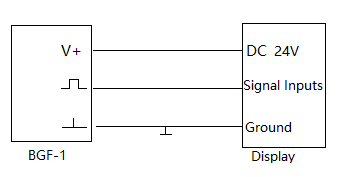

Імпульсна проводка живлення 24 В постійного струму

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
