Як встановити витратомір з овальною шестернею?

Як вибрати відповідне місце для встановлення витратоміра з овальною шестернею?

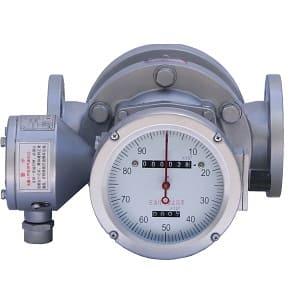

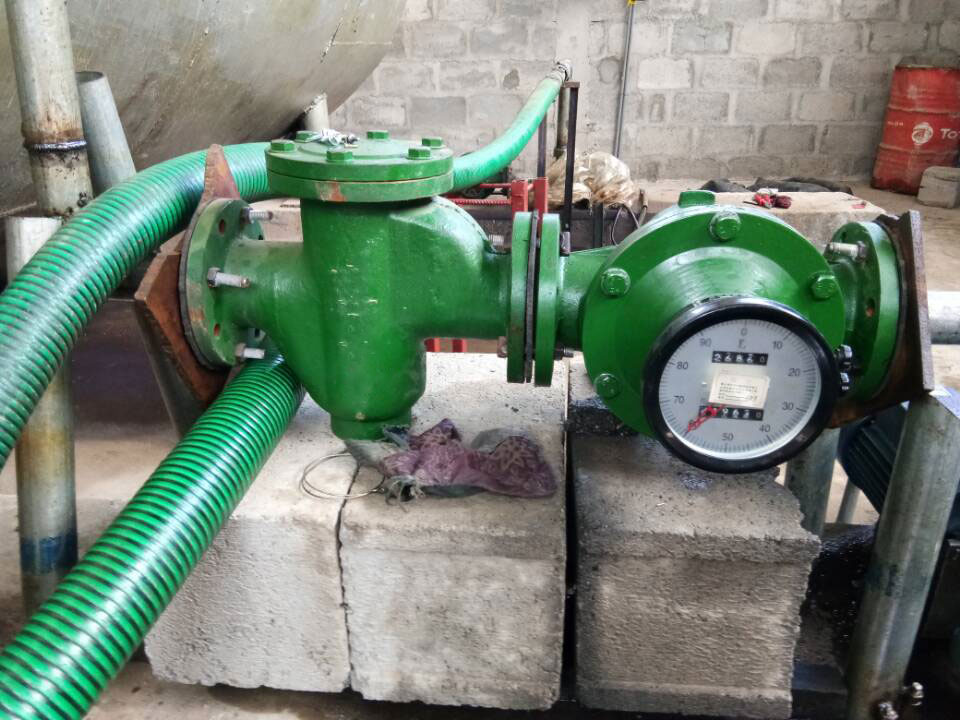

Овальний шестерний витратомір має бути встановлений у відповідному місці з суворим дотриманням наступних критичних вимог:

1) Температура та вологість навколишнього середовища повинні відповідати вимогам виробника витратоміра з овальною шестернею, із загальною температурою -10 (-15)~40 (50) °C та вологістю 10%~90%.

2) Прямі сонячні промені влітку можуть спричинити підвищення температури; Місця поблизу променевого тепла також можуть спричинити підвищення температури. У таких місцях слід вжити заходів щодо сонцезахисних заходів або ізоляції.

3) Незахищені від атмосферних впливів прилади (непилозахищені/водонепроникні моделі) повинні встановлюватися подалі від агресивних середовищ або вологих середовищ. Конденсат, що утворюється внаслідок добових коливань температури, у поєднанні з агресивними газами може пошкодити критично важливі компоненти, такі як редуктори інтегратора. Коли необхідне неминуче встановлення в таких умовах, підтримуйте невеликий позитивний тиск всередині корпусу за допомогою системи продувки чистим повітрям.

4) Місце встановлення повинно бути вільним від надмірної вібрації та механічних ударів. Слід уникати зон з обертовим обладнанням або важкими машинами, якщо не вжито належних заходів віброізоляції.

5) Повинно бути достатньо місця для встановлення та щоденного обслуговування.

Про напрямок потоку та технологічне підключення витратоміра з овальною шестернею

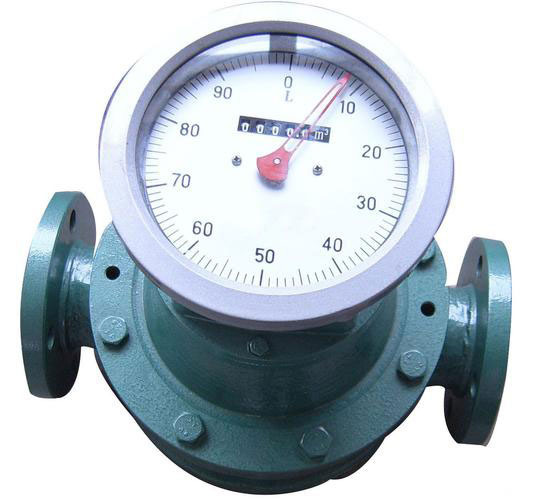

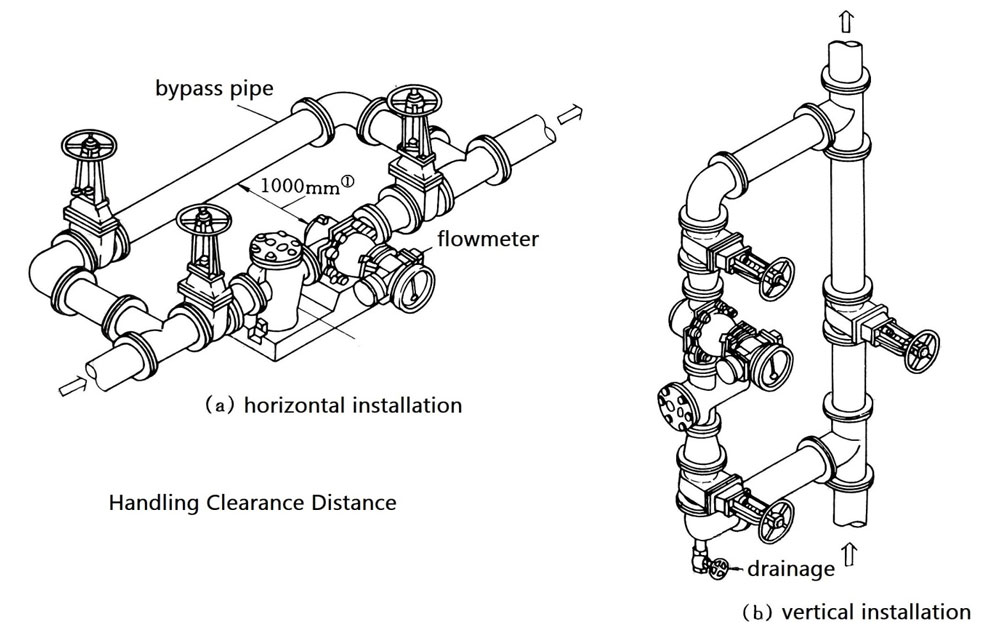

Овальний шестерний витратомір має бути встановлений з ідеальним рівнем та вертикальним вирівнюванням. Вал ротора повинен бути паралельним рівню землі, за винятком конструкцій з вертикально орієнтованим валом ротора; інші моделі повинні бути встановлені горизонтально, як зазначено в інструкції з експлуатації. Типову схему встановлення див. на рисунку 1.

Для застосувань зі зворотним напрямком потоку положення витратоміра та фільтра слід поміняти місцями порівняно з проілюстрованою конфігурацією. Необхідно забезпечити достатній зазор для зняття та очищення фільтруючої сітки. У вертикальних установках PDF слід встановлювати на байпасній лінії, щоб запобігти потраплянню сміття з трубопроводу вище за течією.

Овальний зубчастий витратомір має бути ізольований від напружень у трубопроводі, включаючи теплове розширення/стискання, деформацію та вібрацію. Слід запобігати вібрації, спричиненій неправильною конструкцією клапана/трубопроводу, приділяючи особливу увагу уникненню резонансних умов. При встановленні слід уникати механічних напружень, спричинених непаралельними поверхнями фланців, надмірним зазором між фланцями, перекісом труб та іншими неправильними конфігураціями трубопроводів.

Для витратомірів з овальною шестернею, інтегрованих корпусів під тиском та вимірювальних камер, надмірне монтажне напруження може спричинити деформацію корпусу, вплинути на точність вимірювання та навіть заклинювати рухомі вимірювальні компоненти.

Запобігання потраплянню рідин з протифазним розташуванням фази у витратомір з овальною шестернею

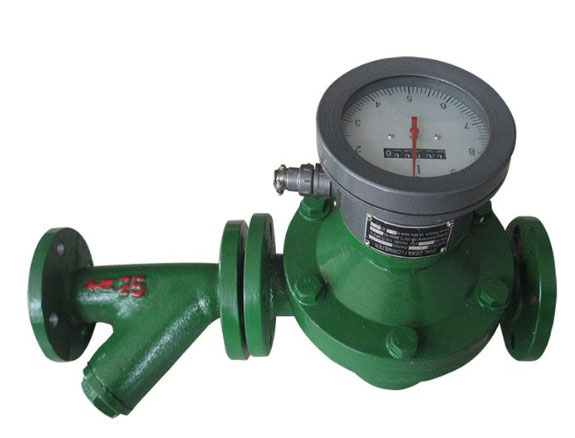

Овальні шестерні витратоміра мають мінімальні зазори між вимірювальною камерою та рухомими компонентами. Забруднення рідини твердими частинками може призвести до заклинювання компонентів та передчасного зносу. Перед вимірювальним пристроєм слід встановити фільтр з регулярним очищенням. Для вимірювання газу за потреби встановіть захисні пристрої, такі як уловлювачі осаду або поглиначі вологи. Для вимірювання витрати рідини необхідно запобігати потраплянню газу в трубопровідну систему. За необхідності перед вимірювальним пристроєм слід встановити сепаратор газу та рідини.

Заходи щодо пом'якшення пульсуючих, перенапружених та перевантажених потоків

Хоча є успішні випадки встановлення на всмоктувальних лініях насосів, витратоміри з овальною шестернею стандартно слід встановлювати на стороні нагнітання насоса. Пульсуючий та імпульсний потік може пошкодити датчики потоку з овальною шестернею. Ідеальними джерелами потоку є відцентрові насоси та резервуари з підвищеним напором. Для застосувань, що включають поршневі насоси або трубопровідні системи, чутливі до стрибків надлишкового тиску (включаючи вплив гідравлічного удару), необхідно встановити захисні пристрої, такі як демпфери пульсацій, розширювальні камери та запобіжні клапани.

Робота еліптичного витратоміра з перевищенням швидкості може призвести до незворотних пошкоджень. У системах, де можуть виникнути умови перевантаження потоку, слід встановити захисні пристрої, такі як обмежувальна діафрагма, клапан постійного потоку та регулятор потоку.

Безперебійна установка

Через недолік переривання трубопроводу, спричиненого пошкодженням вимірювальних компонентів еліптичного зубчастого витратоміра, у місцях, де допускається безперервне виробництво або відсутність перерв, слід обладнати паралельну резервну систему з автоматичним перемикальним обладнанням; також можна застосувати загальновживаний режим паралельної роботи з високою витратою, коли одна машина виходить з ладу, а інша все ще може протікати.

Калібрування в польових умовах

Якщо потрібне калібрування витратоміра з овальною шестернею на місці за допомогою мобільних стандартних об'ємних труб, стандартних лічильників або інших пристроїв для стандартизації витрати, відгалужувальні труби, з'єднувальні фітинги та запірні клапани слід попередньо встановити у відповідних місцях на місці.

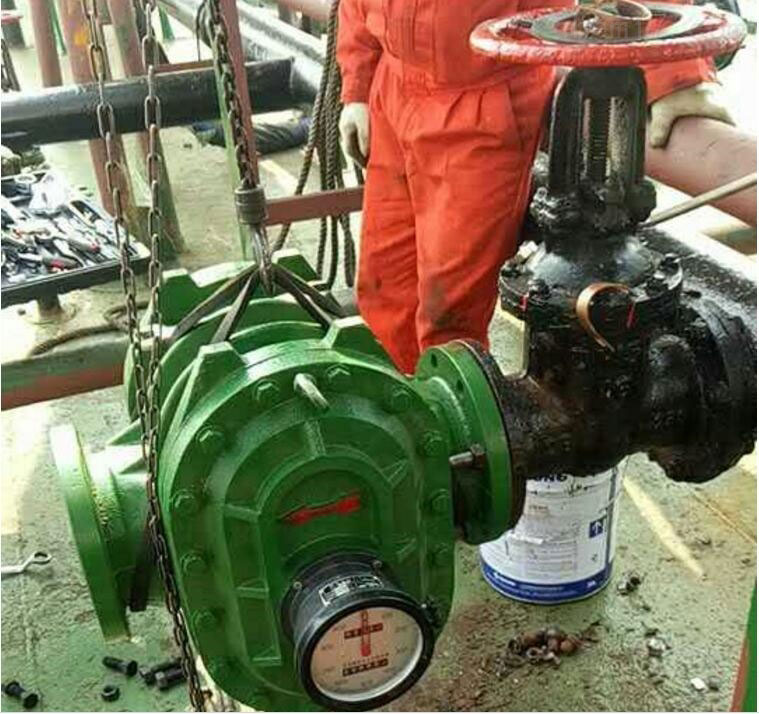

Які запобіжні заходи щодо використання витратомірів з овальною шестернею?

1) Очищення трубопроводів

Нові трубопроводи необхідно очистити перед експлуатацією, а також часто потрібне подальше промивання справжньою рідиною для видалення залишків зварювального шлаку, окалини та інших забруднень. Цей процес має закрити запірні клапани як на вході, так і на виході витратоміра, щоб відвести рідину через байпасну лінію.

Якщо байпасна лінія відсутня, тимчасово замініть витратомір короткою ділянкою труби.

2) Продувка газом

Після початкового промивання рідиною в трубопроводі часто залишаються значні повітряні кишені. Коли починається робота під тиском, це захоплене повітря може проходити через витратоміри з овальною шестернею з надмірною швидкістю, що призводить до перевищення швидкості рухомих вимірювальних компонентів та потенційного пошкодження валів і підшипників. Тому на початку швидкість потоку слід повільно збільшувати, щоб повітря могло поступово виходити.

3) Послідовність перемикання байпасної труби

Під час перемикання потоку рідини з байпасної труби на прилад послідовність відкриття та закриття має бути правильною, а операції слід виконувати повільно, особливо на трубопроводах високої температури та високого тиску. Як показано на рисунку 2, кроки активації такі:

• Крок 1: Поступово відкрийте клапан A, дозволяючи рідині протікати через байпасну трубу протягом певного періоду часу.
• Крок 2: Поступово відкрийте клапан B.
• Крок 3: Поступово відкрийте клапан C.
• Крок 4: Поступово закрийте клапан А.

Для деактивації виконайте зворотну послідовність дій.

Після запуску використовуйте покажчик найнижчого положення або цифрове колесо разом із секундоміром, щоб переконатися, що надмірного потоку немає. Оптимальна швидкість потоку повинна підтримуватися на рівні (70–80)% від максимальної швидкості потоку, щоб забезпечити термін служби приладу.

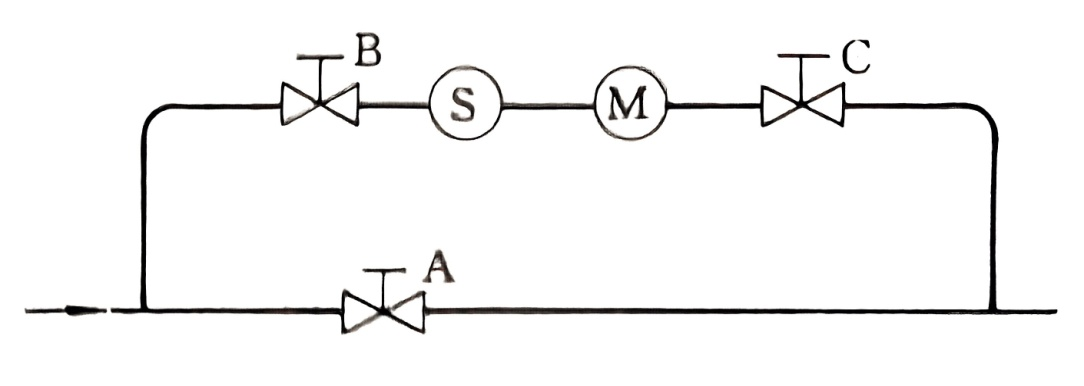

Рисунок 2. Послідовність перемикання байпасної труби

4) Моніторинг фільтрів

Фільтрувальний екран найбільш схильний до пошкоджень під час першого запуску нового трубопроводу. Після пробної експлуатації негайно перевірте, чи екран залишився цілим. Крім того, коли фільтрувальний екран чистий і не містить забруднень, зафіксуйте падіння тиску за нормальних швидкостей потоку. Цей параметр усуває необхідність подальшого розбирання для перевірки на засмічення — натомість, ступінь збільшення падіння тиску можна використовувати для визначення необхідності очищення.

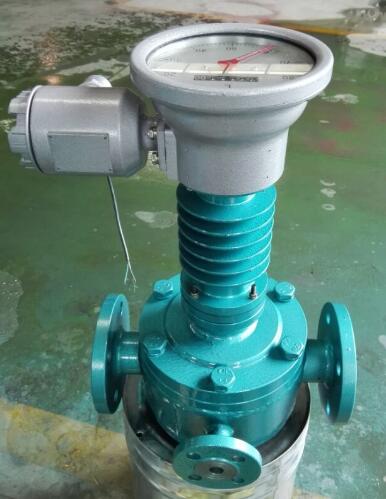

5) Вимірювання рідин з високою в'язкістю

Для вимірювання витрати рідин з високою в'язкістю зазвичай потрібне нагрівання для забезпечення текучості. Коли еліптичний витратомір з шестернями вимикається, внутрішня рідина охолоджується та густішає. Перед повторним запуском її необхідно повторно нагріти, щоб зменшити в'язкість, перш ніж дозволити потоку проходити через прилад. В іншому випадку загусла рідина може заклинити рухомі вимірювальні компоненти, що призведе до пошкодження приладу.

6) Змащення

Для газових об'ємних витратомірів змащення необхідно виконати перед запуском. Під час планової експлуатації регулярно перевіряйте покажчик рівня оливи, щоб контролювати об'єм мастила.

7) Уникайте різких змін швидкості потоку

Під час використання витратоміра газу Рутса важливо уникати різких змін витрати (наприклад, спричинених швидковідкриваючимися клапанами). Через інерцію роторів різкі зміни потоку можуть створювати значні додаткові інерційні сили, що потенційно може пошкодити ротори.
Якщо витратомір використовується як прилад для вимірювання витрати в системі керування, раптове закриття регулюючого клапана нижче за течією може призвести до короткочасного продовження обертання роторів, створюючи ефект компресора. Це призводить до підвищення тиску нижче за течією, а потім до зворотного потоку, що може призвести до помилкових сигналів.

8) Забороняється пропускати пару, що використовується для промивання трубопроводів, через витратоміри з овальною шестернею.

Усунення несправностей витратомірів з овальними шестернями

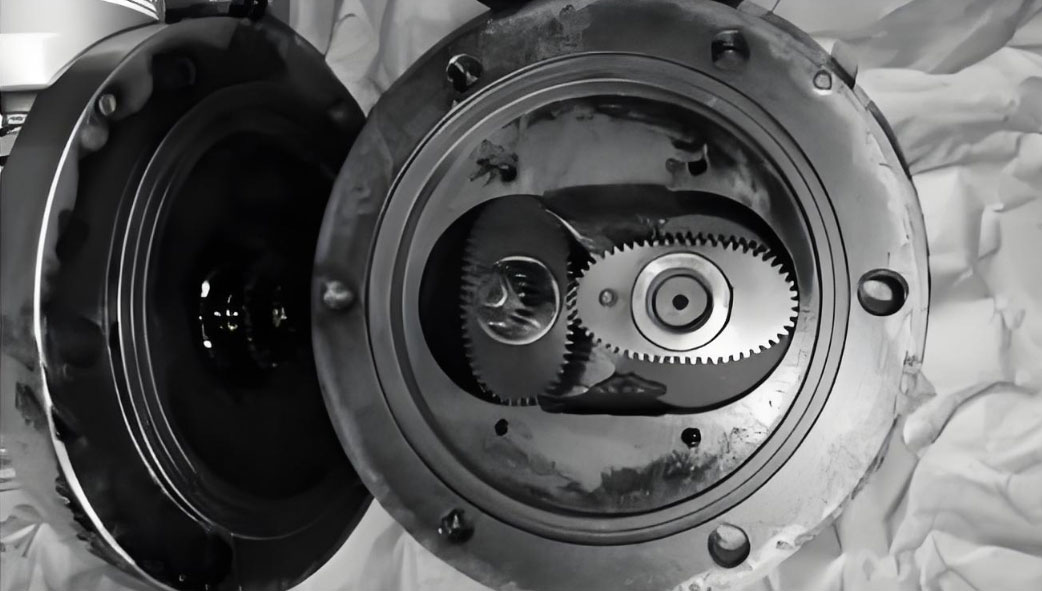

1. Заклинювання ротора в дозувальній камері

 Причини:
(1) Потрапляння сторонніх предметів у вимірювальну камеру з трубопроводу;
(2) Затвердіння вимірюваної рідини;
(3) Гідравлічний удар або перевантаження внаслідок ненормальної роботи системи, що пошкоджує штифти, що з'єднують ротор і ведучу шестерню;
(4) Надмірний знос підшипників ведучої шестерні після тривалого використання, що призводить до зіткнення та заклинювання ротора.

 Заходи з усунення несправностей:
(1) Розберіть та почистіть витратомір; промийте фільтри та трубопроводи.
(2) Вжити заходів щодо розморожування затверділого середовища.
(3) Модифікувати трубопровідну систему для усунення гідравлічного удару/перевантаження; відремонтувати витратомір.

(4) Замініть підшипники, ведучі шестерні або ротори; встановіть новий витратомір, якщо пошкодження не підлягає виправленню.

2. Ротор працює нормально, але лічильник не реєструється

Причини:
(1) Пошкодження вихідної секції ущільнення дозуючої камери, розмагнічування магнітної сталі або заклинювання магнітної муфти сторонніми предметами;
(2) Вільне відключення шестерні в контрголовці;
(3) Несправність лічильника скидання або лічильника сумарного значення;
(4) Нещільно закріплений покажчик.

Заходи усунення несправностей:
(1) Розібрати та почистити або перемагнітити компоненти;
(2) Встановіть назад та відрегулюйте зубчастий вузол;
(3) Зняти та відремонтувати механізм лічильника;
(4) Надійне кріплення покажчика.

3. Похибка вимірювання витратоміра

Причини:
(1) Значне відхилення температури через несправний автоматичний температурний компенсатор;
(2) Зміна виміряної в'язкості середовища;
(3) Неправильне зачеплення шестерні в контрголовці після технічного обслуговування;
(4) Байпасний клапан не повністю закритий під час роботи, що спричиняє витік;
(5) Фактична витрата перевищує заданий діапазон;
(6) Тугий рух механізму індикатора або корпусу ротора, що контактує з ним;
(7) Надмірна пульсація потоку;
(8) Захоплення газу вимірюваним середовищем.

Заходи усунення несправностей:
(1) Перевірити та відремонтувати систему температурної компенсації;
(2) Перекалібруйте для поточної в'язкості середовища або виберіть новий вимірювач, придатний для середовища;
(3) Зніміть контрголовку та правильно встановіть шестерні на місце;
(4) Переконайтеся, що байпасний клапан повністю закритий;
(5) Замініть витратомір на витратомір відповідного розміру або відрегулюйте витрату в межах заданого діапазону;
(6) Перевірити правильність встановлення ротора, підшипників та приводних шестерень; замінити зношені компоненти;
(7) Впровадити заходи щодо гасіння пульсацій;
(8) Встановіть газоуловлювач.

4. Надмірний шум витратоміра

Причини:
(1) Зламаний штифт шестерні приводу ротора, що спричиняє удар ротора;
(2) Неправильна експлуатація з надмірним перевантаженням потоком;
(3) Захоплення газу або вібрація системи;
(4) Поломка підшипника;
(5) Подовжений термін служби після закінчення терміну експлуатації.

Заходи усунення несправностей:
(1) Зніміть та замініть ротор, зішкребіть будь-які подряпини або вм'ятини на роторі;
(2) Встановіть пристрій обмеження потоку після витратоміра;
(3) Перевірте систему та усуньте вібрації;
(4) Замініть підшипник, перевірте надійність фільтра та зменште знос підшипника;
(5) Замініть витратомір на новий.

5. Витік витратоміра

Причини:
(1) Робочий тиск перевищує задану межу, що призводить до деформації корпусу та витоку;
(2) Старіння гумових ущільнювачів;
(3) Поломка механічного ущільнення.

Заходи усунення несправностей:
(1) Перевірити цілісність манометра системи, зменшити тиск або замінити лічильник, щоб підтримувати його в межах номінальних значень; замінити/відремонтувати сильно деформовані корпуси;
(2) Замініть усі пошкоджені ущільнення;
(3) Замінити зношені механічні компоненти або гумові деталі.

6. Нестабільний рух голки (заїдання/нестабільна індикація)

Причина:
Нещільні або нещільні важелі в механізмі приводу індикатора.

Заходи усунення несправностей:
Закріпіть усі з'єднання та змастіть рухомі частини.
