Тепловий масовий витратомір використовується для вимірювання газу, такого як повітря, стиснене повітря, великий газ, зріджений газ і так далі. Ця стаття в основному говорить про інфорамцію установки про тепловий витратомір.

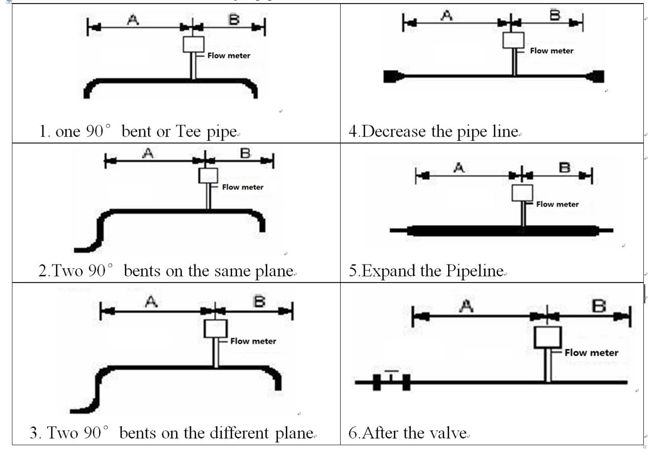

Нижче ми перелічимо кілька випадків для прямих трубопроводів:
Вимірювач масового витрати Встановлення Фотографії
No. |
A-Upstream straight Length needed |
B-DownStream Straight length needed |
1 |
15D |
5D |
2 |
20D |
5D |
3 |
40D |
10D |
4 |
15D |
5D |
5 |
30D |
10D |
6 |
40D |
5D |
Якщо прямої довжини трубопроводів неможливо досягти через обмеження полів, кінцеві користувачі можуть розглянути газові випрямлячі для вирішення проблеми.
Якщо на трубопроводах недостатньо довгих прямих труб, а на трубопроводах є погнуті елементи або клапани, зверніться за консультацією до виробника теплових витратомірів.
1. Необхідна глибина введення датчика теплового витратоміра
Повітря проходить по трубопроводах; швидкість руху повітря в різних точках труби різна. Швидкість потоку газу біля стінки труби повільніша, ніж у центрі труби. Тепловий масовий витратомір фактично виявляє датчик швидкості газу; витрата дорівнює площі перерізу труби, помножте швидкість потоку.
Q = SV
S1 = πR2
S2 = ab
S = площа перерізу труби
R = радіус круглої труби
a, b = довжина сторони квадратної труби
V = швидкість потоку газу
Q = масовий потік
Тепловий витратомір вимірює одноточкову швидкість газу трубопроводу; ця точка повинна бути середньою точкою швидкості при застосуванні наведеної вище формули. Під час встановлення датчик повинен бути встановлений до точки середньої швидкості.
2. Відповідно до проектного стандарту, тепловий масовий витратомір SRK-100 повинен встановлюватися наступним чином:
Коли є достатньо довгі прямі труби або діаметр труби > Ø250, датчик повинен знаходитись у ¼ трубопроводу.
Коли пряма труба коротка або діаметр труби ≤250, датчик повинен знаходитися в ½ трубопроводу.
3. Вставте тип і вийміть
1) Відкрийте отвір Ø20 на трубопроводі, приваріть основу ніпеля, сосок буде забезпечений виробником.
2) Кульовий кран буде забезпечуватися виробництвом, щоб уникнути витоку газу.
1. У більшості випадків для живлення може використовуватися вита пара.
2.Також можна використовувати шістковий кабель, наприклад 3 × 33 / 0,2 або RVVP. Дріт жили повинен бути більше Ø0,5.
3. При підключенні кабелю до приладів кабель повинен бути нижчим за прилади, щоб уникнути потрапляння води в витратомір.
4. Для Ex-витратоміра слід використовувати Ex-гнучкі труби; OD кабелю повинен відповідати ідентифікатору кабельних сальників. Ущільнювальна прокладка повинна надаватися виробником.
1) Корпус не може підключитися до внутрішнього контуру, а лише до проводки.
2) Блок живлення може бути імпульсним.
|
Compact Thermal Mass Flow meter Wiring |
|
Remote Type Thermal Mass Flow meter Wiring |
Red-Red |
Power supply+ |
Black-Black |
Power supply- & meter 4-20mA outputnegative(-) |
White-White |
meter 4-20mA output positive(+) |
Вимірювач теплового масового витратоміра віддаленого типу - це 3-провідна система, два з них призначені для живлення, одна - для виведення сигналу.
