Міркування при виборі витратоміра

На ринку доступно кілька типів витратомірів, кожен з яких працює за різними технологіями. Отже, вибираючи потокові прилади, необхідно бути поінформованим про плюси та мінуси кожного типу.
Сьогодні від фірм вимагається активна відповідальність за корпоративну відповідальність та екологічну стійкість, а також обережність контролювати норми викидів парникових газів (ПГ). Вони повинні відповідати нормам, орієнтуючись на свої активи, людські ресурси та вплив на навколишнє середовище. Крім того, передача опіки є ще одним ключовим фактором, який вимагає кращого фіскального моніторингу дорогих продуктів та послуг, - це подорожчання енергії.

Загальні програми вимірювання витрати

У наш час на фабриках та в галузях промисловості люди зобов’язані приймати швидкі та якісні рішення на основі даних, які збираються та аналізуються. Більшість рослин покладаються на правильне вимірювання своїх потокових процесів, щоб це сталося. Існує дві загальні проблеми вимірювання витрати - вартість та точність. Для досягнення найкращих результатів використовується правильний витратомір для правильного застосування, щоб досягти ефективності роботи за оптимальних витрат для компанії.
Прилади для вимірювання популярного потоку
Хоча витратоміри є найкращими інструментами для контролю, контролю та вимірювання потоку технологічної рідини, фірми повинні бути обережними щодо вибору технології.

Коріолісовий витратомір

Коріолісові витратоміри використовують принцип зсуву фази, частоти або амплітуди рідин, що проходять через вібраційну трубку. Цілісно встановлена плата для ПК приймає вхідний сигнал, а вихідний сигнал пропорційний швидкості масового потоку рідини. Це на відміну від теплових витратомірів, де вихід залежить від фізичних властивостей рідини.
Ці датчики масового витратоміра можуть точно вимірювати масу рідини для високотемпературного діапазону. Вони можуть бути використані для непровідних, в'язких рідин через відкриту конструкцію, яка забезпечує безперешкодний потік. Ці вимірювачі масового витрати мають низький рівень обслуговування, оскільки немає рухомих частин. Єдиним недоліком є те, що ці лічильники коріоліса є дорогими та складнішими, тому вважаються громіздкими.

Електромагнітний витратомір

Ці магнітні витратоміри функціонують за принципом закону Фарадея про електромагнітну індукцію. Це означає, що коли провідник проходить через магнітне поле, створюється напруга. У цьому випадку технологічна рідина є провідною, а магнітне поле створюється енергетичними котушками, встановленими на зовнішній стороні трубки. Вироблена напруга прямо пропорційна швидкості потоку.
Швидкість потоку будь-якої провідної технологічної рідини може бути виміряна магнітометрами. Його перевагами є мінімальний перепад тиску, високий коефіцієнт зниження, відмінна точність і повторюваність. Крім того, на магнітні витратоміри не впливає в’язкість рідини, зміна температури та тиску при правильній калібруванні та не мають рухомих частин, що перешкоджають потоку рідини. Однак вони можуть бути важкими і досить дорогими, особливо у великих розмірах, і мають тенденцію до фолів. Однак виробництво витратомірів зараз розробляє магнітні лічильники типу вставки, які значно заощаджують витрати на встановлення.

Витратомір позитивного переміщення (PD)

Ці витратоміри розділяють рідину на фіксовані кроки та вимірюють витрату шляхом підсумовування індивідуальних показників. Потік технологічної рідини призводить до обертання робочого колеса, і лічильники, прикріплені до цього робочого колеса, вимірюють обертання, щоб записати об'ємне вимірювання загального потоку. Ці лічильники надзвичайно точні та мають одне з найвищих коефіцієнтів відновлення. Не вимагаючи прямих труб та однієї чи двох рухомих частин, вимірювачі PD не потребують технічного обслуговування. Єдина мінуса полягає в тому, що вони можуть використовувати лише чисті рідини і можуть бути громіздкими для монтажу.

Тепловий витратомір маси

Нагрітий сенсорний елемент, віддалений від шляху потоку, дозволяє технологічній рідині проводити тепло в цих лічильниках. Кількість проведеного тепла прямо пропорційна швидкості потоку. Ці витратоміри з тепловою дисперсією мають компенсатор температури, аналізатор витрати та кондиціонер сигналу, що забезпечує лінійний вихід. Теплові витратоміри зазвичай мають низьку вартість і працюють з чистими газами з питомою теплоємністю. Вони також використовуються для газів низького тиску, низької щільності, які не підходять для лічильників Коріоліса. Недоліком цих вимірювачів масової витрати газу є не настільки високі показники точності, хоча нещодавні проекти вирішували це значною мірою.

Турбінний витратомір

Вільно підвішений ротор у цих витратомірах обертається, коли рідина проходить проти своїх лопаток. Отримана швидкість обертання прямо пропорційна швидкості потоку рідини і фіксується за допомогою датчика в якості імпульсних сигналів. Цей сигнал обробляється передавачем потоку для визначення кінцевої швидкості потоку.
Ці витратоміри використовують перевірений часом принцип і мають високу точність із великим коефіцієнтом зменшення та повторюваністю. Сигнали швидкості імпульсів мають високу роздільну здатність і вимірюють об'ємну швидкість потоку. Однак вони можуть використовуватися лише для чистих рідин і вимагають регулярного калібрування та технічного обслуговування.

Витратомір зі змінною площею

Ці вимірювальні витратоміри мають дві частини - конічну вимірювальну трубку та поплавок у трубці. Баланс висхідного потоку рідини і вага ваги визначають її положення. Це положення є лінійною функцією потоку. Показання можна проводити через прозорі пластикові або скляні трубки.
Ці витратоміри прості, універсальні, надійні та дешеві. Вони повинні бути встановлені вертикально та калібровано для вимірювання стиснених газів та рідин з високою в'язкістю. Вони мають нижчий коефіцієнт відбиття та точності.

Вихровий витратомір

Ці вихрові витратоміри функціонують від ефекту фон Кармана. Рідина, що проходить повз тіло блефа (конструкція з плоским, широким фронтом, що простягається в потік потоку), утворює чергові вихори, і швидкість потоку прямо пропорційна частоті вихрів. Швидкість потоку дорівнює добутку площі труби та швидкості потоку.
Ці вихрові лічильники не мають рухомих частин і, отже, потребують технічного обслуговування. Вони можуть вимірювати лише чисті рідини і можуть мати перепади тиску, коли шлях потоку перешкоджений.

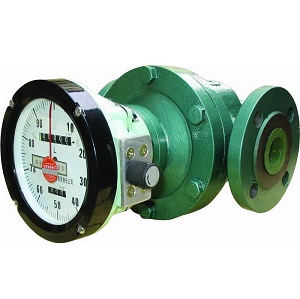

Витратомір овальної шестерні

Ці вбудовані об'ємні витратоміри використовують функцію PD-вимірювача рідини, яка надходить через отвір і проходить через камеру. Рідина змушує внутрішні шестірні в камері обертатися, а потім витікає з вихідного отвору. Обертові шестерні переміщують певну кількість рідини і проходять повз геркон, який виробляє імпульси. Ці імпульси фіксуються мікропроцесором, що спричиняє зміну світлодіодного дисплея.
Найновіші конструкції приладів вимірювача витрати вимірюють реальний об'єм і мають широкий діапазон потоку з низьким перепадом тиску та високою в'язкістю, отже, можуть бути використані як витратоміри з високою в'язкістю. Ці об'ємні лічильники можуть бути легко встановлені та точні при калібруванні навіть у високих температурах, їдких та в'язких умовах.
